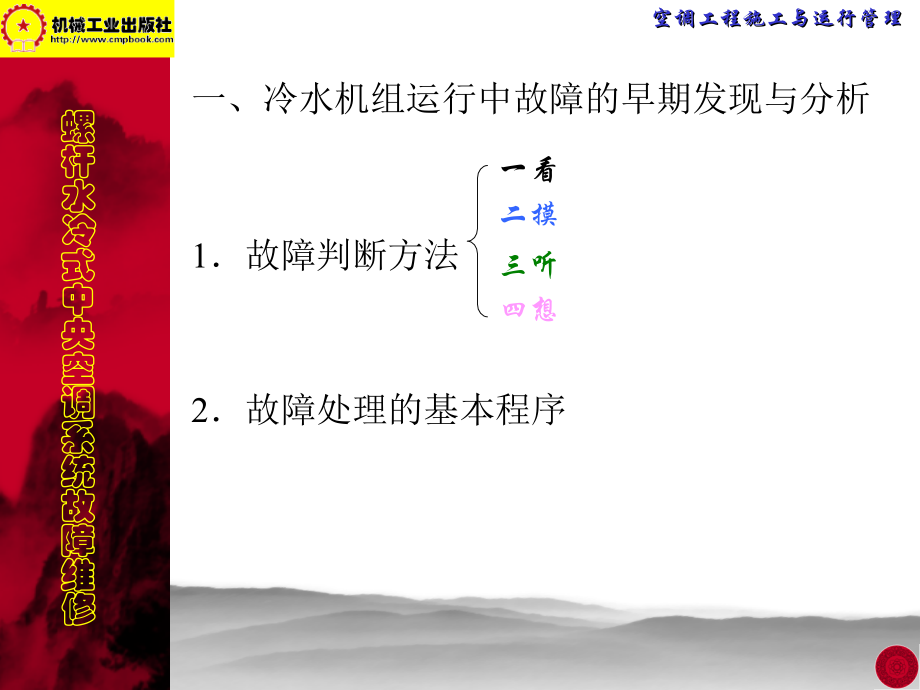

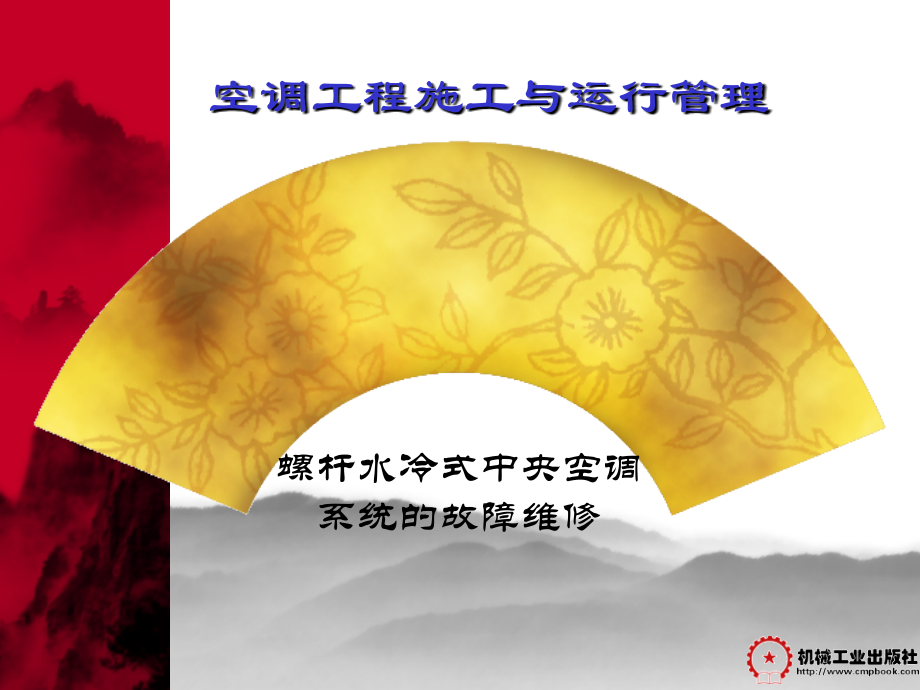

*,单击此处编辑母,版,文本样式,第二层,第三层,第四层,第五层,螺杆水冷式中央空调系统故障维修,空调工程施工与运行管理,螺杆水冷式中央空调系统的故障维修,一、冷水机组运行中故障的早期发现与分析,1,故障判断方法,2,故障处理的基本程序,一看,二摸,三听,四想,温度,手感特征,温度,手感特征,35,低于体温，微凉,65,强烫酌感，触,3s,缩回,40,稍高于体温，微温舒服,70,剧烫酌感，手指触,3s,缩回,45,温和而稍带热感,75,手指触有针刺感，,1s,2s,缩回,50,稍热但可长时间承受,80,有烘酌感，手一触即回，稍停留则有轻度酌伤,55,有较强热感，产生回避意识,85,有辐射热，焦酌感，触及烫伤,60,有烫酌感，触,4s,急缩回,90,极热，有畏缩感，不可触及,触摸物体测温的感觉特征,调查了解故障产生的经过,搜集数据资料，查找故障原因,分析数据资料，诊断故障原因,确定维修方案,实施维修操作,检查维修结果,各类故障的逻辑关系图,a,）机组不启动的故障逻辑关系,图,2-83,冷水机组故障逻辑关系图,a,）机组不启动的故障逻辑关系,b,）机组运转但制冷效果不佳的故障逻辑关系,c,）机组频繁开停的故障逻辑关系,b,）机组运转但制冷效果不佳的故障逻辑关系,c,）机组频繁开停的故障逻辑关系,二、螺杆式冷水机组中央空调常见故障分析与处理,1,常见故障（,1,）螺杆式冷水机组常见故障,排气压力过高,排气压力过低,吸气压力过高、低,压缩机因高压保护停机,压缩机因主电动机过载停机,压缩机因主电动机温度保护而停机,压缩机因低压保护停机,压缩机有噪声,压缩机不能运转,卸载系统不能工作,水冷螺杆式机组常见问题和故障的分析、检查或解决方法,问题或故障,可能原因,检查或解决方法,排气压力过高,1,）冷凝器进水温度过高或,流量不够,2,）系统内有空气或不凝结,气体,3,）冷凝器铜管内结垢严重,4,）制冷剂充灌过多,5,）冷凝器上进气阀未完全,打开,6,）吸气压力高于正常情况,7,）水泵故障,1,）检查冷却塔、水过滤器和各个,水阀,2,）由冷凝器排出,3,）清洗铜管,4,）排出多余量,5,）全打开,6,）参考“吸气压力过高”栏目,7,）检查冷却水泵,排气压力过低,1,）通过冷凝器的水流量过,大,2,）冷凝器的进水温度过低,3,）大量液体制冷剂进入压,缩机,4,）制冷剂充灌不足,5,）吸气压力低于标准,1,）调小阀门,2,）调节冷却塔风机转速或风机工,作台数,3,）检查膨胀阀及其感温包,4,）充灌到规定量,5,）参考“吸气压力过低”栏目,吸气压力过高,1,）制冷剂充灌过量,2,）在满负荷时，大量液体,制冷剂流入压缩机,1,）排除多余量,2,）检查和调整膨胀阀及其感温包，,确定感温包是否紧固于吸气管上，并,已隔热；冷水入口温度高于限定温度,吸气压力过低,1,）未完全打开冷凝器制冷,剂液体出口阀门,2,）制冷剂过滤器有堵塞,3,）膨胀阀调整不当或故障,4,）制冷剂充灌不足,5,）过量润滑油在制冷系统,中循环,6,）蒸发器的进水温度过低,7,）通过蒸发器的水量不足,1,）全打开,2,）更换过滤器,3,）正确调整过热度，检查感温包泄,漏否,4,）补充到规定量,5,）查明原因，减少到合适值,6,）提高进水温度设定值,7,）检查水泵、水阀,压缩机因高压保护停机,1,）通过冷凝器的水量不足,2,）冷凝器铜管堵塞,3,）制冷剂充灌过量,4,）高压保护设定值不正确,1,）检查冷却塔、水泵、水阀,2,）清洗铜管,3,）排除多余量,4,）正确设定,压缩机因主电动机过载停机,1,）电压过高或过低,或相间不平衡,2,）排气压力过高,3,）回水温度过高,4,）过载元件故障,5,）主电动机或接线座,短路,1,）查明原因，使电压值与额定值误,差在,10,以内或相间不平衡率在,3,以内,2,）参考“排气压力过高”栏目,3,）查明原因，降低,4,）检查压缩机电流，对比资料上的,全额电流,5,）栓查电动机接线座与地线之间的阻,抗并修复,压缩机因主电动机温度保护而停机,1,）电压过高或过低,2,）排气压力过高,3,）冷水回水温度过高,4,）温度保护器件故障,5,）制冷剂充灌不足,6,）冷凝器气体入口阀,关闭,1,）检查电压与机组额定值是否一,致，必要时更正相位不平衡,2,）检查排气压力和确定排气压力过,高原因，排除,3,）检查原因，排除,4,）排除或更换,5,）补充到规定量,6,）打开,压缩机因低压保护停机,1,）制冷剂过滤器堵塞,2,）膨胀阀故障,3,）制冷剂充灌不足,4,）未打开冷凝器液体出口阀,1,）更换,2,）排除或更换,3,）补充到规定量,4,）打开,压缩机有噪声,压缩机吸入液体制冷剂,调整膨胀阀,压缩机不能运转,1,）过载保护断开或控制线,路熔丝烧断,2,）控制线路接触不良,3,）压缩机继电器线圈烧坏,4,）相位错误,1,）查明原因，更换,2,）检修,3,）更换,4,）调整正确,卸载系统不能工作,1,）温控器故障,2,）卸载电磁阀故障,3,）卸载机构损坏,1,）排除或更换,2,）排除或更换,3,）修理或更换,（,2,）风机常见故障,电动机温升过高,轴承温升过高,传动带方面的问题,噪声过大,振动过大,叶轮与进风口或机壳摩擦,出风量偏小,风机常见问题和故障的分析与解决方法,问题或故障,原因分析,解决方法,电动机温升过高,1,）流量超过额定值,2,）电动机或电源方面有问题,1,）关小阀门,2,）查找电动机和电源方面的原因,轴承温升过高,1,）润滑油,(,脂）不够,2,）润滑油,(,脂）质量不良,3,）风机轴与电动机轴不同心,4,）轴承损坏,5,）两轴承不同心,1,）加足,2,）清洗轴承后换合格润滑油,(,脂）,3,）调整同心,4,）更换,5,）找正,传动带方面的问题,1,）传动带过松,(,跳动）或过紧,2,）多条传动带传动时松紧不一,3,）传动带易自己脱落,4,）传动带擦碰传动带保护罩,5,）传动带磨损、油腻或脏污,1,）调电动机位张紧或放松,2,）全部更换,3,）将两传动带轮对应的带槽调到一,条直线上,4,）张紧传动带或调整保护罩,5,）更换,噪声过大,1,）叶轮与进风口或机壳摩擦,2,）轴承部件磨损，间隙过大,3,）转速过高,1,）参见下面有关条目,2,）更换或调整,3,）降低转速或更换风机,振动过大,1,）地脚螺栓或其他连接螺栓的螺母松动,2,）轴承磨损或松动,3,）风机轴与电动机轴不同心,4,）叶轮与轴的连接松动,5,）叶片重量不对称或部分叶片磨损、腐蚀,6,）叶片上附有不均匀的附着物,7,）叶轮上的平衡块重量或位置不对,8,）风机与电动机两传动带轮的轴不平衡,1,）拧紧,2,）更换或调紧,3,）调整同心,4,）紧固,5,）调整平衡或更换叶片或叶轮,6,）清洁,7,）进行平衡校正,8,）调整平衡,叶轮与进风口或机壳摩擦,1,）轴承在轴承座中松动,2,）叶轮中心未在进风口中心,3,）叶轮与轴的连接松动,4,）叶轮变形,1,）紧固,2,）查明原因，调整,3,）紧固,4,）更换,出风量偏小,1,）叶轮旋转方向反了,2,）阀门开度不够,3,）传动带过松,4,）转速不够,5,）进风或出风口、管道堵塞,6,）叶轮与轴的连接松动,7,）叶轮与进风口间隙过大,8,）风机制造质量问题，达不到铭牌上标定的额定风量,1,）调换电动机任意两根接线位置,2,）开大到合适开度,3,）张紧或更换,4,）检查电压、轴承,5,）清除堵塞物,6,）紧固,7,）调整到合适间隙,8,）更换合适风机,（,3,）水泵常见故障,启动后出水管不出水,启动后出水压力表有显示，但管道系统末端无水,启动后出水压力表和进水真空表指针剧烈摆动,启动后一开始有出水，但立刻停止,在运行中突然停止出水、轴承过热,泵内声音异常、泵振动、,流量达不到额定值、,耗用功率过大,水泵常见故障的分析与解决方法,问题或,故 障,原因分析,解决方法,启动后出水管不出水,1,）进水管和泵内的水严重不足,2,）叶轮旋转方向反了,3,）进水和出水阀未打开,4,）进水管部分或叶轮内有异物堵塞,1,）将水充满,2,）调换电动机任意两根接线位置,3,）打开阀门,4,）清除异物,启动后出水压力表有显示，但管道系统末端无水,1,）转速未达到额定值,2,）管道系统阻力大于水泵额定扬程,1,）检查电压是否偏底，填料是否压得过紧，轴承 是否润滑不够,2,）更换合适的水泵或加大管径、截短管路,启动后出水压力表和进水真空表指针剧烈摆动,有空气从进水管随水流进泵内,查明空气从何而来，并采取措施杜绝,启动后一开始有出水，但立刻停止,1,）进水管中有大量空气积存,2,）有大量空气吸入,1,）查明原因，排除空气,2,）检查进水管口的严密性，轴封的密封性,在运行中突然停止出水,1,）进水管、口被堵塞,2,）有大量空气吸入,3,）叶轮严重损坏,1,）清除堵塞物,2,）检查进水管口的严密性，轴封的密封性,3,）更换叶轮,轴承过热,1,）润滑油不足,2,）润滑油,(,脂）老化或油质不佳,3,）轴承安装不正确或间隙不合适,4,）泵与电动机的轴不同心,1,）及时加油,2,）清洗后更换合格的润滑油,(,脂）,3,）调整或更换,4,）调整找正,泵内声音异常,1,）有空气吸入，发生气蚀,2,）泵内有固体异物,1,）查明原因，杜绝空气吸入,2,）拆泵清除,泵振动,1,）地脚螺栓或各连接螺栓螺母有松动,2,）有空气吸人，发生气蚀,3,）轴承破损,4,）叶轮破损,5,）叶轮局部有堵塞,6,）泵与电动机的轴不同心,7,）轴弯曲,1,）拧紧,2,）查明原因，杜绝空气吸入,3,）更换,4,）修补或更换,5,）拆泵清除,6,）调整找正,7,）校正或更换,流量达不到额定值,1,）转速未达到额定值,2,）阀门开度不够,3,）输水管道过长或过高,4,）管道系统管径偏小,5,）有空气吸入,6,）进水管或叶轮内有异物堵塞,7,）密封环磨损过多,8,）叶轮磨损严重,1,）检查电压、填料、轴承,2,）开到合适开度,3,）缩短输水距离或更换合适的水泵,4,）加大管径或更换合适的水泵,5,）查明原因，杜绝,6,）清除异物,7,）更换密封环,8,）更换叶轮,耗用功率过大,1,）转速过高,2,）在高于额定流量和扬程的状态,下运行,3,）叶轮与蜗壳摩擦,4,）水中混有泥沙或其,他异物,5,）泵与电动机的轴不同 心,1,）检查电动机、电压,2,）调节出水管阀门开度,3,）查明原因，消除,4,）查明原因、采取清洗和过滤措施,5,）调整找正,（,4,）冷却塔常见故障,出水温度过高,通风量不足,集水盘,(,槽）溢水、集水盘,(,槽）中水位偏低,有明显飘水现象,布,(,配）水不均匀,配水槽中有水溢出、有异常噪声或振动、滴水声过大,问题或故 障,原因分析,解决方法,出水温度过高,1,）循环水量过大,2,）布水管,(,配水槽）部分出水孔塞造成偏流,3,）进出空气不畅或短路,4,）通风量不足,5,）进水温度过高,6,）吸、排空气短路,7,）填料部分堵塞造成偏流,8,）室外湿球温度过高,1,）调阀门至合适水量或更换容量匹配的冷却塔,2,）清除堵塞物,3,）查明原因、改善,4,）参见通风量不足的解决方法,5,）检查冷水机组方面的原因,6,）改善空气循环流动为直流,7,）清除堵塞物,8,）减小冷却水量,通风量不足,1,）风机转速降低,（,1,）传动传动带松弛,（,2,）轴承润滑不良,2,）风机口十片角度不合适,3,）风机叶片破损,4,）填料部分堵塞,（,1,）调整电动机位张紧或更换传动带,（,2,）加油或更换轴承,2,）调至合适角度,3,）修复或更换,4,）清除堵塞物,冷却塔常见故障的分析与解决方法,集水盘,(,槽）溢水,1,）集水盘,(,槽）出水口,(,滤网）堵塞,2,）浮球阀失灵，不能自动关闭,3,）循环水量超过冷却塔额定容量,1,）清除堵塞物,2,）修复,3,）减少循环水量或更换容量匹配的冷却塔,集水盘,(,槽）中水位偏低,1,）浮球阀开度偏小，造成补水量小,2,）补水压力不足，造成补水量小,3,）管道系统有漏水的地方,4,）冷却过程失水过多,5,）补水管径偏小,1,）开大到合适开度,2,）查明原因，提高压力或加大管径,3,）查明漏水处，堵漏,4,）参见冷却过程水量散失过多的解决方法,5,）更换,有明显飘水现象,1,）循环水量过大或过小,2,）通风量过大,3,）填料中有偏流现象,4,）布水装置转速过快,5,）隔水袖,(,挡水板）安装位置不当,1,）调节阀门至合适水量或更换容量匹配的 冷却塔,2,）降低风机转速或调整风机叶片角度或更换合适风量的风机,3,）查明原因，使其均流,4,）调至合适转速,5,）调整,布,(,配）水不均匀,1,）布水管,(,配水槽）部分出水孔堵塞,2,）循环水量过小,1,）清除堵塞物,2,）加大循环水量或更换容量匹配的冷却塔,配水槽中,有水溢出,配水槽的出水孔堵塞,2,）水量过大,清除堵塞物,2,）调至合适水量或更换容量匹配的冷却塔,有异常噪,声或振动,1,）机转速过高，通风量过大,2,）轴承缺油或损坏,3,）风机叶片与其他部件碰撞,4,）有些部件紧固螺栓的螺母松,5,）风机叶片螺钉桧,6,）传动带与防护罩磨擦,7,）齿轮箱缺油或齿轮组磨损,8,）隔水袖（挡水板）与填料磨,擦,1,）降低风机转速或调整风机叶片角度或更换合适的风机,2,）加油或更换,3,）查明原因，排除,4,）紧固,5,）紧固,6,）张紧传动带，紧固防护罩,7,）加够油或更换齿轮给,8,）调整隔水袖（挡水板）或填料,滴水声,过大,1,）填料下水偏流,2,）冷却水量过大,3,）集水盘中无吸声垫,4,）填料与集水盘距离大,1,）查明原因，使其均流,2,）减小,3,）集水盘中加装吸声垫,4,）换成填料埋入集水盘中的机型,（,5,）风机盘管常见故障,风机旋转但风量较小或不出风,吹出的风不够冷,(,热）,振动与噪声偏大,漏水、有异物吹出,机组外壳结露、凝结水排放不畅、滴水盘结露,表 风机盘管常见问题和故障的分析与解决方法,问题或故障,原因分析,解决方法,风机旋转但风量较小或不出风,1,）送风档位设置不当,2,）过滤网积尘过多,3,）盘管肋片间积尘过多,4,）电压偏低,5,）风机反转,1,）调整到合适档位,2,）清洁,3,）清洁,4,）查明原因,5,）调换接线相序,吹出的风不够冷,(,热）,1,）温度档位设置不当,2,）盘管内有空气,3,）供水温度异常,4,）供水不足,5,）盘管肋片氧化,1,）调整到合适档位,2,）开盘管放气阀排出,3,）检查冷热源,4,）开大水阀或加大支管径,5,）更换盘管,振动与噪声偏大,1,）风机轴承润滑不好或损坏,2,）风机叶片积尘太多或损坏,3,）风机叶轮与机壳摩擦,4,）出风口与外接风管或送风口不是软连接,5,）盘管和滴水盘与供回水管及排水管不是软连接,6,）风机盘管在高速档下运行,7,）固定风机的连接件松动,8,）送风口百叶松动,1,）加润滑油或更换,2,）清洁或更换,3,）消除磨擦或更换风机,4,）用软连接,5,）用软连接,6,）调到中、低速档,7,）紧固,8,）紧固,有异物吹出,1,）过滤网破损,2,）机组或风管内积尘太多,3,）风机叶片表面锈蚀,4,）盘管翅片氧化,5,）机组或风管内保温材料破损,1,）更换,2,）清洁,3,）更换风机,4,）更换盘管,5,）修补或更换,机组外壳结露,1,）机组内贴保温材料破损或与内壁脱离,2,）机壳破损漏风,1,）修补或粘贴好,2,）修补,凝结水排放不畅,1,）外接管道水平坡度过小,2,）外接管道堵塞,1,）调整坡度,8,2,）疏通,滴水盘结露,滴水盘底部保温层破损或与盘底脱离,修补或粘贴好,漏水,1,）滴水,(1,）排水口,(,管）堵塞盘溢水,(2,）排不出水或排水不畅,2,）滴水盘倾斜,3,）放气阀未关,4,）各管接头连接不严密,1,）,(1,）用吸、通、吹、冲等方法疏通,(2,）加大排水管坡度或管径,2,）调整，使排水口处最低,3,）关闭,4,）连接严密并紧固,重点,1,）故障判断方法,2,）故障处理的基本程序,3,）螺杆式冷水机组中央空调常见故障,（,1,）螺杆式冷水机组常见故,（,2,）风机常见故障,（,3,）水泵常见故障,（,4,）冷却塔常见故障,（,5,）风机盘管常见故障,
