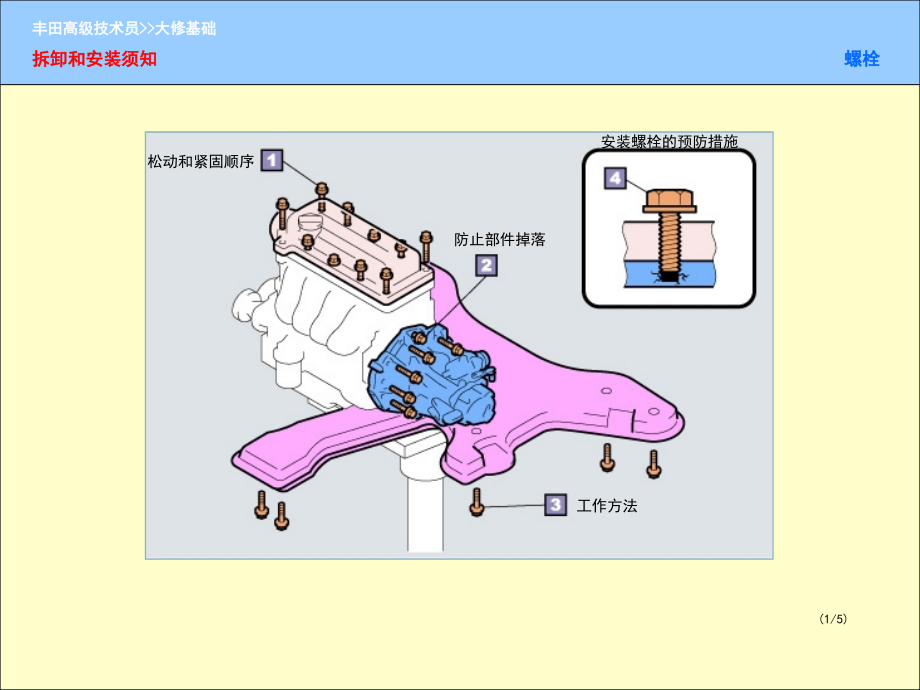

,丰田高级技术员大修基础,基本技能训练,拆装与安装,测量与维修,(1/5),松动和紧固顺序,防止部件掉落,工作方法,安装螺栓的预防措施,拆卸和安装须知,螺栓,当部件用多个螺栓安装时，遵照以下各点能防止损伤和事故（受伤），也能帮助你顺利地完成工作,1.,松动和紧固顺序,2.防止部件掉落,3.,工作方法,4.,安装螺栓的预防措施,(2/5),1.松动和紧固顺序,拆卸和安装须知,螺栓,1.松动和紧固顺序,遵循规定的顺序，每次均匀.少许地松动和紧固螺栓以防变弯。,(1)矩形部件（气缸盖）,拆卸时，从外侧向内侧松动螺栓。安装时，从内侧向外侧紧固螺栓。,(2)圆柱形部件（离合器,壳,）,以对角线方向每次少许松动和紧固螺栓。,(3)盖（轴承盖）,拆卸时，从外侧向内侧松动螺栓。安装时，从内侧向外侧紧固螺栓。,拆卸和安装须知,螺栓,(2/5),1.松动和紧固顺序,1.松动和紧固顺序,遵循规定的顺序，每次均匀.少许地松动和紧固螺栓以防变弯。,(1)矩形部件（气缸盖）,拆卸时，从外侧向内侧松动螺栓。安装时，从内侧向外侧紧固螺栓。,(2)圆柱形部件（离合器壳）,以对角线方向每次少许松动和紧固螺栓。,(3)盖（轴承盖）,拆卸时，从外侧向内侧松动螺栓。安装时，从内侧向外侧紧固螺栓。,(2/5),螺栓,气,缸盖,拆卸和安装须知,螺栓,1.松动和紧固顺序,注意,:,只在一侧松动螺栓将导致变形及螺栓弯曲。,除去以上部件，有些部件要按特殊的顺序紧固和松动。参看说明书进行该操作。,螺栓,松动最后的螺栓,传动桥,(3/5),拆卸和安装须知,螺栓,2.防止部件掉落的措施,2.,防止部件掉落的措施,发动机和传动桥等重部件安装时，用多只高扭矩螺栓。拆卸和安装这些部件时，要防止掉落。,(1)拆卸传动桥时，不要一次拆掉所有的螺栓，而是一旦松动就要暂时紧固螺栓。,(2)以上方法能防止在松动最后的螺栓时，传动桥被拆下或移动。,紧固螺栓,悬梁架,(4/5),拆卸和安装须知,螺栓,3.工作方法,3.,工作方法,(1)松动螺栓时，如果有重的部件作用于螺栓就很难顺利地松动螺栓。撑起该部件可消除作用于螺栓上的力。没有部件的重力作用于其上的螺栓容易松动。,(2)安装个只螺栓时，比如在安装悬架梁时，如果只在一侧完全紧固，其他螺栓就很难对齐螺栓孔。为防止这类事情的发生，应先整体对正并稍紧固后再最后紧固。,压缩空气,螺栓,油或水,(5/5),拆卸和安装须知,螺栓,4.安装螺栓的预防措施,4.,安装螺栓的预防措施,紧固螺栓时，必须检查螺栓空孔内是否有液体，比如水或油。如果螺栓在此状况下紧固，液压变高，这将破坏部件。,刷子,压缩空气,旧螺栓,螺栓孔,(1/2),旧螺栓,压缩,空气,拆卸和安装须知,螺栓粘合剂,1.洁净,为防止松动，一些螺栓要涂抺粘合剂。螺栓再次使用时，要洁净螺栓并涂抺锁紧粘合剂。另外，一些螺栓在供应时即涂抺锁紧粘合剂。这种螺栓称为预覆螺栓。松动涂抺锁紧粘合剂的螺栓时，开始比较困难，但是一旦粘合剂失去功效，松动螺栓就很容易。,1.洁净,(1)用钢丝刷洁净螺栓，然后用压缩空气吹去多余的粘合剂。,(2)用洁净油除去粘附在螺栓孔内的锁止粘合剂。如同清洁螺栓一样，最后用压缩空气吹去多余的锁止粘合剂。,注意：,不除去异物而紧固螺栓将损伤螺栓和部件。,提示：,重新覆加锁紧粘合剂前，洁净旧粘合剂将极大提高粘合效果。,螺栓,粘合剂,参考:,锁紧粘合剂的型号,(2/2),拆卸和安装须知,螺栓粘合剂,2.紧固（重新涂抺锁紧粘合剂）,2.紧固（重新涂抺锁紧粘合剂）,螺栓洁净后，给整个表面涂一层粘合剂。,注意：,一些锁紧粘合剂使用后立即硬化。使用这种粘合剂时，应即时紧固螺栓。,由于使用粘合剂后螺栓需要即时紧固，要事先准备好要安装的部件。,粘合剂有数种型号。遵照说明书，正确使用。,(1/3),拆卸和安装须知,皮带轮,水泵皮带轮,SST（,活动销扳手臂总成）,台钳,凸轮轴,正时链轮（,不配,VVT-i）,水泵皮带轮,拆卸和安装转动部件时，比如皮带轮，它们将沿松动和紧固方向转动，要确保稳定转动部件。不能稳定转动部件将损伤螺栓或很难进行准确的调整部件位置不同，固定方法也不一样。操作时参考修理手册。,一些稳定方法：,用,SST,稳定部件,用工具或台钳稳定部件,SST-A：,凸轮轴皮带轮夹持工具,SST-B：,配对凸缘夹持工具,(2/3),拆卸和安装须知,皮带轮,1.用,SST,稳定部件,凸轮轴皮带轮固定螺栓,1.,用,SST,稳定部件,凸轮轴皮带轮固定螺栓,(1)把,SSTA,安装到皮带轮上。,(2)用销子把,SST B,固定到,SST A,上。,(3)夹住,SST B。,(4),拆卸和安装皮带轮固定螺栓。,提示：,部件不能只用,SST B,固定。把,SST A,加入到要固定的部件之间。,(2/3),拆卸和安装须知,皮带轮,1.用,SST,稳定部件,SST（,活动销扳手臂组件）,SST（,活动销扳手臂组件）,对正间距,水泵皮带轮,水泵皮带轮,(1),对正,SST,卡爪和维修孔，调节间距以把,SST,安装到带轮上。,(2),夹住,SST,，拆卸和安装带轮固定螺栓。,梅花扳手,凸轮轴,六边形部份/平行对边,(3/3),六边形部份/平行对边,可调扳手,拆卸和安装须知,皮带轮,可调扳手,梅花扳手,凸轮轴,六边形部份/平行对边,台钳,铝板,2.用工具或台钳稳定部件,凸轮轴,2.,用工具或台钳稳定部件,有些部件可以直接用工具或台钳夹紧。,凸轮轴,把六边形部份或其平行对边夹在铝板间。,提示,:,过度紧固台钳会损伤部件。,塑性域螺栓,气缸盖,气缸体,凸轮轴轴承盖,参考:,塑性域螺栓的特性,(1/3),拆卸和安装须知,塑性域螺栓,塑性域螺栓,2.用工具或台钳稳定部件,塑性域螺栓能提供加强的轴向张紧力和稳定性，在某些发动机用作气缸盖螺栓和轴承盖螺栓。螺栓头是12边形（外侧和内侧）。,油漆标记,(2/3),拆卸和安装须知,塑性域螺栓,1.塑性域螺栓的紧固方法,1.,塑性域螺栓的紧固方法,拧紧塑性域螺栓的方法不同于拧紧普通螺栓。,(1),在螺丝上和螺栓头部的下面涂抹薄薄一层机油。,(2),安装并用力均匀地上紧螺栓。,(3),给每一只螺栓作油漆标记。,(4),紧固螺栓到规定的角度。,规定角度的例如,：,90,度,+90,度,90,度,45,度,+45,度,提示,:,位置不同，规定的角度也不同。,参考修理手册,。,(5),检查油漆标记的位置。,塑性域螺栓,游标卡尺,测量范围,最大收缩范围,(3/3),拆卸和安装须知,塑性域螺栓,2.如何判断塑性域螺栓可否被再使用,2.,如何判断塑性域螺栓可否被再使用,塑性域螺栓的形状被轴向力所改变。,被拆缷掉的塑性域螺栓是否可再使用需进一步的判断。,测量下面的位置可以判断该零件是否可再使用。,(1),测量螺栓的应力位置直径。,在螺栓的螺纹处,在螺栓颈下,(2),测量螺栓的长度。,全长,缸垫,油底壳,SST（,油底壳密封刮刀）,刮刀,布,密封填料,(1/5),拆卸和安装须知,密封填料/垫圈,密封填料和垫片可确保紧密粘接。如何拆卸和安装有密封填料和垫片的部件：,拆卸粘合的部件,冲洗密封填料和垫片,涂抺密封填料,SST（,油底壳密封刮刀）,油底壳,密封填料,(2/5),拆卸和安装须知,密封填料/垫圈,1.拆卸粘合的部件,使用油底壳密封刮刀,1.,拆卸粘合的部件,使用油底壳密封刮刀,(1),把,SST,（油底壳密封刮刀）直插入油底壳、气缸体等的安装面。,提示,:,第一次把,SST,插入到安装面时，油底壳容易扭曲。要均匀地插入,SST,，使它的边和粘接面充分接触。,(2),水平移动,SST,时要沿对角斜面敲击,SST,。,(3),用,SST,尽可能地分开密封面，避免弄弯油底壳。,注意,:,打入,SST,时检查双头螺栓的位置。,打入,SST,时，沿油底壳小心滑动而不撬起其表面。损伤安装面将导致漏油等故障，所以操作时要小心逐步地进行。,塑料锤,传动桥箱盖,肋条,(3/5),拆卸和安装须知,密封填料/垫圈,1.拆卸粘合的部件,用塑料锤或平头螺丝刀时,用塑料锤或平头螺丝刀时,拆卸部件时，用塑料锤或平头螺丝刀撬和击打肋条。,示例,用塑料锤,(3/5),拆卸和安装须知,密封填料/垫圈,1.拆卸粘合的部件,气缸体,油底壳,平头螺丝刀,用塑料锤或平头螺丝刀时,示例,用平头螺丝刀,注意,:,用平头螺丝刀时，用保护带或乙烯带缠住其尖端，以避免对安装面的任何损伤。,然后用螺丝刀均匀地沿交叉对角线方向撬以使顺利地拆掉该箱。,该部件的任何弯曲或对安装面的任何损伤将导致漏油。,(4/5),布,刮刀,油石,刷子,拆卸和安装须知,密封填料/垫圈,2.密封填料和垫片的清洁方法,2.,密封填料和垫片的清洁方法,为得到最好效果，把粘附在该部件上的老密封填料和垫片清除掉。,(1),用油石、刮泥器和刷子清除掉尘土和老密封填料。,(2),用冲洗油辅助密封填料的拆卸。,(3),用清洁的汽油拆卸残留油。,注意,:,小心不要造成涂有密封剂的表面任何的弯曲或损伤。,涂有密封剂的表面上如有任何油或异物，将不利于紧密粘接并导致漏油。,密封填料,变速器壳盖,一号油底壳,参考:,密封剂的类型,(5/5),密封填料,拆卸和安装须知,密封填料/垫圈,涂抺密封填料,3.涂抺密封填料,3.,涂抺密封填料,在全部表面均匀地涂抺一层密封填料，不要有任何间隙。密封填料的位置和数量（厚度）有规定值。,注意,:,一些密封填料在涂抺后后立即硬化，所以要迅速安装该部件。,安装新部件后，至少两个小时内不要加油。,如果零部件在粘上后需移动或分开，要把原有的密封填料全部清除并重新涂抺。,如果密封填料的涂抺位置错误或太少将导致漏油。,如果涂抺过多将堵塞油路和过滤器。,提示,:,轻度加热密封填料将使涂抺更加容易。,凸轮轴,凸轮轴轴承盖,参考:对于剪式齿轮型,(1/1),可调扳手,拆卸和安装须知,凸轮轴,安装或拆卸依靠阀门弹力工作的部件时，比如凸轮轴，要确保弹力保持水平方向。,1.,固定凸轮轴的位置，以便凸轮轴能水平方向拆卸，并确保阀门弹力均匀地加在凸轮轴上。,2.,每次少许均匀地松动固定轴承盖的螺栓，重复该操作，以卸掉所有的螺栓。,提示,:,发动机型号不同，凸轮轴的位置和盖的安装螺栓的拆卸顺序也不同。参考修理手册。,用滑锤,用拆卸器,用,SST,和液压机,用,SST,和锤,加热部件,(1/7),拆卸和安装须知,压入零件,为了防止碰松，压入部件（比如齿轮和传动桥离合器毂）的安装是很牢靠的，因此，选择的工具不适当或以错误的顺序操作将会损伤部件。,下面是拆卸和安装压入部件的方法：,用滑锤,用拆卸器,用,SST,和液压机,用,SST,和锤,加热部件,附件（,油封拆卸器附件,）,附件（,驱动轴拆卸器附件,）,配重,轴,手柄,(2/7),拆卸和安装须知,压入零件,1.用滑锤,1.,用滑锤,用爪钩住部件，大力拉紧滑锤，通过配重冲力拉出该部件。拆卸花键规格部件时，用滑锤。,提示：,拉出滑锤时，爪可能钩不住接触面。务必使卡爪部牢固地钩住部件。,压进部件时也可使用滑锤。,(3/7),拆卸和安装须知,压入零件,1.用滑锤,SST,（,滑锤,）,卡爪（驱动轴拆卸器附件）,卡爪（驱动轴拆卸器附件）,驱动轴,带槽,拆卸驱动轴,示例,拆卸驱动轴,SST,（,滑锤,）,轴承,卡爪（油封拆卸器附件）,(2/7),轴承,拆卸和安装须知,压入零件,1.用滑锤,拆卸传动桥轴承,卡爪（油封拆卸器附件）,示例,拆卸传动桥轴承,(3/7),拆卸和安装须知,压入零件,2.用拆卸器,2.,用拆卸器,(3/7),拆卸和安装须知,压入零件,2.用拆卸器,SST（,拆卸器）,卡爪,中间螺栓,中间螺栓,夹紧螺栓,可调扳手,润滑脂,(1)安装拆卸器的方法,固定拆卸器使其不倾斜，卡爪和螺栓左右对称。,转动螺栓 固定以免卡爪张开。,注意：,若卡爪未卡紧，部件将受损伤。,用可调扳手夹住拆卸器，固定中间螺栓。,注意：,确保给拆卸器的中间螺栓的螺纹加润滑油等。,拆卸时，如果拆卸器的螺栓变硬，停止操作，检查原因。继续操作将损伤拆卸器或部件。,SST（,球头拉具）,中间螺栓,转向节,防尘罩,球形接头,横拉杆接头,(4/7),拆卸和安装须知,压入零件,2.用拆卸器,压出时（拆卸横拉杆球接头）,(2),程序示例,压出时（拆卸横拉杆球接头）,紧固拆卸器中间螺栓，压出横拉杆球接头的球接头，拆下横拉杆球接头。,(4/7),拆卸和安装须知,压入零件,2.用拆卸器,SST（,拉具,B,组件,）,中间螺栓,离合器毂,5档齿轮,可调扳手,SST（,附件）,传动桥的输出轴,拉出时（拆卸传动桥的第5,档,）,拉出时（拆卸传动桥的第,5,档,）,紧固拆卸器的中间螺栓推动输出轴。齿轮被同时拉出。拆卸器的中间螺栓，推输出轴。同时，拉出齿轮。,SST（,拉具,B,组件,）,中间螺栓,凸轮轴皮带轮,可调扳手,(4/7),拆卸和安装须知,压入零件,2.用拆卸器,用螺栓安装（拆卸凸轮轴带轮）,用螺栓安装（拆卸凸轮轴带轮）,直向紧固拆卸器中间螺栓，推凸轮轴。同时，推掉带轮。,(5/7),拆卸和安装须知,压入零件,3.用,SST,和液压机,液压机,选择,SST,超过100,kgf,防止掉落,3.,用,SST,和液压机,通过用,SST,紧固来安装部件，用液压机把,SST,压进部件。,如何使用液压机,安装部件，使压力垂直作用于,SST,和部件。,用液压机慢慢地施加压力，以拆卸和安装。,有必要根据所要拆卸的部件选择,SST,所要接触的位置以及合适型号的,SST,。,当液压机压力超过,100kgf,时，停止操作，检查原因。,继续操作将损伤,SST,和部件。,用液压机把部件拆拆下后部件会掉落，所以拆卸时要用手托住部件。,(5/7),拆卸和安装须知,压入零件,3.用,SST,和液压机,液压机,SST（,火花塞销拆卸器和更换器）,SST（,火花塞销拆卸器和更换器）,SST（,火花塞销拆卸器和更换器）,SST（,火花塞销拆卸器和更换器）,SST（,火花塞销拆卸器和更换器）,活塞销,轴承盖,活塞,连杆,推,压,活塞销,示例,活塞销,液压机,SST（,轴承拆卸工具）,输出轴轴承,4,号,从动齿轮,(5/7),拆卸和安装须知,压入零件,3.用,SST,和液压机,输出轴的齿轮,示例,输出轴的齿轮,压外圈,压内圈,均匀地压表面,有限定值时,(6/7),拆卸和安装须知,压入零件,4.用,SST,和锤,4.,用,SST,和锤,对于,SST,，根据轴承或油封的型号，选择压入方法或不同的,SST,。所以，参考说明书，选择最恰当的,SST,和方法。,如何使用,SST,（,轴承拆卸器和更换器,）,(1),根据部件的形状选择,部件形状特殊时，设置间距以防部件被碰，并据此选择,SST,。,(2),根据压入距离选择,根据压入距离选择,锤子,SST（,手柄和更换件）,传动桥壳油封,(6/7),SST（,手柄和更换件）,拆卸和安装须知,压入零件,4.用,SST,和锤,传动桥壳油封,传动桥壳油封,示例,传动桥壳油封,气缸盖,阀门导管衬套,SST（,阀导套拆卸器和更换器）,锤子,游标卡尺,(7/7),阀门导管衬套,拆卸和安装须知,压入零件,5.加热部件（阀导套）,5.,加热部件（阀导套）,当气缸盖受热时，其阀导套膨胀，咬合变松。,(7/7),拆卸和安装须知,压入零件,5.加热部件（阀导套）,拆卸,拆卸,(1),加热气缸盖到,80-100,摄氏度。,(2),把,SST,放在阀导套上，用锤敲击使之滑入燃烧室。,(7/7),拆卸和安装须知,压入零件,5.加热部件（阀导套）,压,入,压,入,(1),加热气缸盖到,80-100,摄氏度。,(2),把,SST,放在阀倒套上，用锤敲。,(3),用游标卡尺测量压入的距离。,提示,:,加热气缸盖过度将导致变形。,注意,:,参考修理手册，查找压入量。,发动机,传动桥,(1/2),油封,油封,油封,油封,油封,拆卸和安装须知,油封,油封用来防止漏油。不根据油封的外形或安装位置来选择工具将导致零件的损环。,有多种,SST,可用于安装和拆,下,油封。,不要破坏唇口,均匀按压表面,有限定值时,导向装置防止反向旋转,(1/2),拆卸和安装须知,油封,如何选择,SST,(1),通过压入点选择,当在圆柱形零件中或在轴上安装零件时，选择压入位置以免破环零件。,(2),压入量,根据压入量选择,SST,。,(3),使用导向装置,设置压入导向以使零件可倾斜安装。,滑锤,卡爪,传动桥,(2/2),变速器壳油封,拆卸和安装须知,油封,变速器壳油封,1.拆卸,使用滑锤,拆卸和安装油封的方法如下：,1.,拆卸,使用滑锤,变速器壳油封,用爪钩住油封，用力拉滑锤，依靠滑锤的冲击作用拉出油封。,SST（,转向蜗杆轴承拉具）,卡爪,前传动桥壳油封,(2/2),拆卸和安装须知,油封,1.拆卸,前传动桥壳油封,前传动桥壳油封,使用拆缷器,前传动桥壳油封,上紧拆缷器中心螺栓，沿直线推动轴，这样就使油封被同时拉出。,平头螺丝刀,布,(2/2),平头螺丝刀,平头螺丝刀,布,拆卸和安装须知,油封,1.拆卸,发动机前油封,发动机前油封,发动机后油封,发动机后油封,使用平头螺丝刀,使用平头螺丝刀,发动机前油封,把平头螺丝刀插进唇口，撬掉油封。,发动机后油封,用切刀切掉油封的唇口形成一个方便螺丝刀插入的凹口。,SST（,拆卸器和更换器）,锤子,(2/2),拆卸和安装须知,油封,2.安装,前传动桥壳油封,前传动桥壳油封,使用,SST,和锤子,2.,安装,使用,SST,和锤子,变速器壳油封,对于,SST,，有必要根据油封类型选择压入方法或各种,SST,。,因此，参见修理手册以便选择最合适的,SST,和方法。,胀开拆卸型,收缩拆卸型,卡环钳,卡环钳,(1/3),拆卸和安装须知,卡环,卡环共有两个拆卸类型。一个是胀开型，另一个是收缩型。,根据卡环形状或者安装位置，选用适用的工具来拆卸或安装卡环。,如果选用不适用的工具或使用过度的力量会损伤卡环和其他零件。,(1/3),拆卸和安装须知,卡环,卡环钳的类型,卡环钳的类型,有若干种类型的工具可用于拆卸和安装卡环。并且有些工具的尖端是可换的。根据卡环选用最适用的工具。,输出轴用的齿轮,卡环,平头螺丝刀,止推间隙,卡环厚度,(1/3),卡环,输出轴用的齿轮,拆卸和安装须知,卡环,提示,:,有些轴向间隙用卡环来调整。,应保证装配后卡环能平滑地转动，来确认此零件已可靠地装入了卡环槽内。（在有些情况中，卡环不能转动，要根据所用位置而定。）,如果卡环变形，则换用新的卡环。,卡环钳,卡环,传动桥壳,(2/3),拆卸和安装须知,卡环,1.膨胀型,用卡环钳,1.,膨胀型,(1),用卡环钳,在卡环端头的间隙中放一个卡环钳，并用手把卡环的另一头撑住。,张开卡环钳并将卡环取出或安装在位。,平头螺丝刀,布,卡环,传动桥壳,锤子,(2/3),平头螺丝刀,拆卸和安装须知,卡环,1.膨胀型,使用平头螺丝刀,(2),使用平头螺丝刀,在卡环端头间隙中，每侧放一个平头螺丝刀，共用两个平头螺丝刀，然后轻击螺丝刀。,为将卡环安装在位，可用黄铜棒向下轻压卡环，并在卡环开口端的对端用锤轻击。,注意,:,用布块防止卡环弹出。,应保证黄铜棒上遗留的金属屑清除干净。,卡环钳,卡环,制动器主缸,(3/3),拆卸和安装须知,卡环,2.收缩类型,使用卡环钳,2.,收缩类型,(1),使用卡环钳,将卡环钳放入卡环孔中，收缩卡环钳，将卡环取出或将卡环装配在位。,卡环,平头螺丝刀,自动传动桥的低速传动离合器,(3/3),卡环,拆卸和安装须知,卡环,2.收缩类型,使用平头螺丝刀,(2),使用平头螺丝刀,使用平头螺丝刀，从卡环的边缘将内侧渐渐地撬出来拆下。,为了将卡环安装在位，用平头螺丝刀压卡环直至将卡环牢固地装入保持槽内。,台钳,卡环,起动器电枢总成,(3/3),拆卸和安装须知,卡环,2.收缩类型,(3),使用台钳,将卡环装配在轴上。用台钳将卡环夹住，然后压入安装。,(1/1),拆卸和安装须知,直销,直销,直销,销冲头,销冲头,锤子,反向限制销,变速器壳,固定轴时可使用直销。,在拆卸和装配时应正面用力。,1.,当可用手将其推入时，可将直销直接轻击入位。,2.,使用销冲和手锤正面用力驱动直销以免直销弯曲。,注意,:,在斜面上轻击销钉会使销钉和其他零件损伤。,将销冲的直径和直销的直径对齐，将直销打入。,由于有些直销具有方向性，请参考修理手册。,锁止螺母,锁止片,(1/4),拆卸和安装须知,锁止螺母/锁止片,转动零件上要用锁止螺母或锁止片。将螺母的一部分卷边或者将锁止片折起来固定螺栓，防止螺栓松开。,和安装差速器箱直销相同，有些零件安装时也需将其变形，使其不会滑出。,锁止螺母,凿子,锤子,卷边区域,(2/4),拆卸和安装须知,锁止螺母/锁止片,1.锁止螺母,凿开,1.,锁止螺母,给锁止螺母卷边使螺母变形，防止松动。,凿开,(1),沿着驱动轴的槽将,SST,伸入敲打面积的最深点。,(2),将,SST,撬起和按下来松动。,注意,:,过度地将,SST,伸入会损伤螺钉的螺纹。,当锁紧螺帽拆卸时，松动不足也会损伤螺钉。,(2/4),锁止螺母,锤子,卷边区域,凿子,拆卸和安装须知,锁止螺母/锁止片,1.锁止螺母,卷边,卷边,(1),将锁紧螺帽旋紧至规定的力矩。,(2),用冲头沿着螺钉的槽冲击锁止螺母。,注意,:,使用新的锁止螺母。,树脂零件,卷边零件,(2/4),卷边零件,拆卸和安装须知,锁止螺母/锁止片,1.锁止螺母,锁止螺母的类型,锁止螺母的类型,能够防止自身松开的螺母称为自锁螺母。,锁止片,凿子,锤子,铝板,台钳,差速器箱,(3/4),拆卸和安装须知,锁止螺母/锁止片,2.锁止片,松开,2.,锁止片,松开,(1),使用冲头和手锤，松开锁止片。,(2),将冲头放在锁止片上，用手锤轻击，直至锁止片完全脱开。,注意,:,在锁止片完全松开前，拆卸锁止片会损伤螺栓和其他零件。,凿子,锤子,(3/4),铝板,台钳,差速器箱,锁止片,拆卸和安装须知,锁止螺母/锁止片,2.锁止片,卷边,卷边,(1),使用冲头，将锁止片稍稍撬起。,(2),将冲头放在锁止片上，用手锤击桩来固定螺栓。,注意,:,当将锁止片击桩时，往松开的一侧击打螺栓。,使用新的锁止片。,(4/4),差速器箱,直销,凿子,锤子,台钳,铝板,拆卸和安装须知,锁止螺母/锁止片,凿子,3.差速器箱的直销,3.,差速器箱的直销,改变差速器箱的销孔来紧配销钉和防止销钉滑出。,拆卸,(1),将冲头放在差速器箱的销孔中。,(2),用手锤轻击冲头，直至卷边完全松开。,安装,(1),将冲头放在差速器箱销孔的卷边部分。,(2),用手锤轻击冲头来卷边。,注意,:,在卷边完全松开前拆卸直销会损伤差速器箱。,(1/2),槽顶螺母,开口销,横拉杆接头,拆卸和安装须知,槽顶螺母,槽顶螺母是安装在诸如转向连杆机构等活动零件上的螺母，防止松开。,它有一个有槽的特殊结构，供开口销穿过来锁住螺母。,(2/2),槽顶螺母,开口销,拆卸和安装须知,槽顶螺母,1.拆卸,1.,拆卸,(1),将弯曲的开口销弄直，从槽顶螺母中将其拉出。,(2),拆下槽顶螺母。,(2/2),槽顶螺母,拆卸和安装须知,槽顶螺母,2.安装,2.,安装,(1),将槽顶螺母旋紧至规定力矩。,(2),将螺栓的通孔和螺母的通孔沿旋紧方向对齐。,(3),插入开口销并将其弯曲来固定。,提示,:,将开口销的较长的一端放在上面。,在确定了正确的销对螺栓尺寸比后，插入开口销。,(1/5),特性标记,识别号,凸轮轴轴承盖,拆卸和安装须知,安装位置/方向,某些零件安装时有规定的位置和方向。安装时如未正确地遵守这些要求，这些零件可能受到损伤，或即使安装上了以后也会出问题。,这些零件具有特殊的标记、形状、识别号等。在拆卸这些零件时，应认真记录它们的特征，确保照原样更换。,有关具有规定位置和方向零件的注意事项：,作匹配标记,/,标签,进行临时安装,按分解的次序排列零件,/,作上标识号,检查方向,参考:,转动零件,(2/5),箭头标记,正时皮带,标签,接头,拆卸和安装须知,安装位置/方向,1.作匹配标记/标签,1.,作匹配标记,/,标签,作完匹配标记或标签后，先拆卸诸如软管和接头等相似零件，然后拆卸那些需要重新组装回原来位置的零件。,正时皮带,在拆卸正时皮带前应在其背面用粉笔作上箭头标记来标明转动方向。还要作上匹配标记使皮带和凸轮轴或凸轮轴位置对正。安装正时皮带时，应根据箭头标记和匹配标记对皮带准确定位。,接头,/,软管,当拆卸电气设备和与管道相关的零件时，在接头/软管上系上标签，使重新组装时不错装。,(3/5),正时链盖,螺母,A,型螺栓,B,型螺栓,拆卸和安装须知,安装位置/方向,2.进行临时安装,临时安装,（,正时链盖,）,2.,进行临时安装,对于复杂零件或安装时需要有多个不同粗细和长度的螺栓的零件来说，要辨认安装位置并不容易。为防止安装错误，可进行临时安装。,临时安装,（,正时链盖,）,它要用多个螺栓进行安装，所以要先将螺栓插入该零件。,(3/5),离合器毂,换档键,毂套,键簧,换档键,键簧,换档键,拆卸和安装须知,安装位置/方向,2.进行临时安装,临时装配,（,毂套,）,临时装配,（,毂套,）,检查方向并把它们作为一个部件保存。,(4/5),连杆,阀门,气门弹簧,凸轮轴轴承盖,拆卸和安装须知,安装位置/方向,3.按分解的次序排列零件/作上标识号,3.,按分解的次序排列零件,/,作上标识号,在有相似零件的情况下，使用分类箱按次序安放零件，以免在重新装配时发生差错。,(1),在分类箱上编号并按零件拆卸次序摆放。,(2),轴承盖等零件自身有标识号，所以应提前在分类箱上编号，将零件按拆卸次序摆放。,(5/5),前部标记,活塞,连杆,前部标记,凸轮轴轴承盖,前部标记,拆卸和安装须知,安装位置/方向,4.检查方向,4.,检查方向,对于具有方向和组合的零件，应保证其安装正确。,活塞,/,连杆,将活塞上的前部标记和连杆上的对齐。,轴承盖,将前部标记和编号对齐。,(1/3),夹具,软管,拆卸和安装须知,软管/夹具,1.拆缷弹簧夹,软管用管夹夹住，使其不会滑出。拆下夹具要用合适的工具，以免损伤。安装软管或夹具，要安装在原位置。,1.,拆缷弹簧夹,(1),使用手钳，夹住夹具爪，使它变宽。,(2),从软管连接处滑动拆下夹具。,注意,:,使用与夹具爪宽度相匹配的工具,不能过分扩大夹具。,不能使夹具爪变形。,(1/3),拆卸和安装须知,软管/夹具,提示:,夹具型号和快速接头,1.拆缷弹簧夹,注意,:,具有两个重叠板簧的夹具卡箍不能被重复使用。确保更换这样的夹具卡箍。,(2/3),散热器,夹具,散热器软管,拆卸和安装须知,软管/夹具,2.脱开软管,2.,脱开软管,(1),在软管上和连接端上作标记。,(2),用适用的管夹工具将管夹滑动到软管的中间。,(3),为防止损伤软管起见，用布块包在管外。然后用钳子抓住软管的根部一边转动一边将其拆下。,(2/3),拆卸和安装须知,软管/夹具,2.脱开软管,注意,:,用力扭转软管可使其损伤。,用钳子用力地夹住软管也会损伤软管或连接件。,当拆卸软管时，在连接部位上盖上布块防止留在软管内的液体漏出，或者异物进入软管。,(3/3),夹具,软管,夹轨,匹配标记,匹配标记,拆卸和安装须知,软管/夹具,3.连接软管,3.,连接软管,(1),冲洗软管和连接件。,(2),对齐软管上的匹配标记并将管夹放至在夹轨上（原印痕止）。,注意,:,未将管夹位置或方向对齐可造成冷却剂泄漏。,如果管夹变形，用新管夹将其更换。,(1/4),拆卸和安装须知,蓄电池,检查,当拆卸电气元器件和蓄电池时，先断开蓄电池负极接线端子（,-,）以防短路。,断开蓄电池负极（,-,）端子须知,记录下车辆的信息。,按顺序进行连接和切断连接。,复原记忆信息,(2/4),DTC（,诊断故障代码）,座椅位置（带有记忆系统）,方向盘位置（带记忆系统）,选择收音机频道,拆卸和安装须知,蓄电池,1.记录下车辆的信息,1.,记录下车辆的信息,断开蓄电池负极（,-,）接线柱将删除贮存在储如,ECU,等存储器中的信息。应预先记录下来这些信息以便保存。这些信息随车型和级别的不同而不同。,一些记忆信息的类型,DTC,（诊断故障代码）,选择收音机频道,座椅位置（带有记忆系统）,方向盘位置（带记忆系统）,等,(3/4),点火开关,蓄电池正极,（,+,）,接线端子。,蓄电池,蓄电池负极,（,-,）,接线端子。,拆卸和安装须知,蓄电池,2.按顺序进行连接和切断连接,2.,按顺序进行连接和切断连接。,(1),拔下汽车点火钥匙。,注意,:,点火开关开启时断开蓄电池缆线是很危险的，因为电流会在蓄电池的缆线和接线端子之间产生火花。,(2),松开紧固在蓄电池负极（,-,）接线端子上的螺母并将蓄电池缆线拆下。,注意,:,通过旋转方式拆下蓄电池缆线可能刮伤电池接线端子。,拆卸蓄电池缆线的顺序不正确时，会造成短路，这样就损伤保险丝或者使线路着火。,(3/4),蓄电池负极（-）接线端子,工具,蓄电池,接地点,蓄电池正极（+）接线端子。,拆卸和安装须知,蓄电池,2.按顺序进行连接和切断连接,短路,注意,:,短路,总的来说，车辆上的电气元器件形成一个以车身为地线的电路。在蓄电池负极（,-,）接线端子还处于连接状态的情况下，误拆卸蓄电池的正极接线端子（,+,），可能会造成短路（当工具或电缆碰到正极端子时）。,(3),连接蓄电池缆线,注意,:,在点火开关关闭时，先连接正极电缆而后连接负接电缆。,(4/4),方向盘位置（带记忆系统）,选择收音机频道,方向盘位置（带记忆系统）,时钟设置,拆卸和安装须知,蓄电池,3.复原记忆信息,3.,复原记忆信息,复原记录的车辆信息。,车辆信息,选择收音机频道,时钟设置,方向盘位置（带记忆系统）,座椅位置,（,带有记忆系统,）,等,(1/2),线朿和连接器,标签,连接器,拆卸和安装须知,蓄电池,车辆的电气部件通过连接器连接；因此，当拆卸和安装电气零部件时，需要断开连接器。,因为连接器有不同的类型，因此要用合适的方法拆卸每种不同的连接器。,连接连接器时应挂上标签以标明连接位置。,(1/2),拆卸和安装须知,蓄电池,1.断开连接器的连接,1.,断开连接器的连接,在可靠地使,锁销,脱离啮合后，分开连接器。,(1/2),拆卸和安装须知,蓄电池,1.断开连接器的连接,注意,:,拉扯线朿断开连接器会扯断电线，为防止这种情况的发生，断开连接器时应握住整个连接器。,当连接器很难断开时，把连接器朝连接处推动一下会有助于松开连接器锁定。,(2/2),拆卸和安装须知,蓄电池,2.连接连接器,2.,连接连接器,牢固地接合连接器直到听到一个卡嗒的声音（锁住）。,参考:,怎样拆卸和安装特殊的连接器,(2/2),拆卸和安装须知,蓄电池,2.连接连接器,提示,:,在断开连接器时应参考所附的标签，根据以前的情况连接连接器。,在装配零件时注意连接器的方向，并且还要注意对线朿不能施加过大的力。,(1/3),门饰,车颈上部通风器隔栅,组合仪表盖,行李厢装饰盖,拆卸和安装须知,卡扣/卡爪,1.拆卸卡扣/卡爪,卡扣,诸如仪表板等内部零件用的是卡扣或卡爪来紧固的。拆缷程序随类型不同而不同。,1.,拆卸卡扣,/,爪扣,(1),关于它们位置和形状的细节，请参考修理手册。,(2),在平头螺丝刀的刀口上，用保护薄膜包上，不损伤零件。,(3),根据卡扣和卡爪的类型选用适用的卸卡扣器或螺丝刀，或用手将其拉下。,拉拔方向错误也会损伤零件。,提示,:,卡扣有多种类型，检查数量切勿遗漏。,卡扣,(1/3),灯光控制开关,车颈侧部饰板,皱褶板,仪表板饰板,散热器护栅,组合仪表盖,前立柱饰件,电动车窗开关,拆卸和安装须知,卡扣/卡爪,1.拆卸卡扣/卡爪,卡爪,提示,:,卡扣有多种类型，检查数量切勿遗漏。,卡爪,(2/3),拆卸和安装须知,卡扣/卡爪,2.安装卡扣/卡爪,2.,安装卡扣,/,卡爪,(1),当使用卡扣,/,卡爪时，要根据下列准则判断卡扣,/,卡爪是否能再用：,卡爪是否已破碎,卡扣是否已弯曲,被装的零件是否已弯曲,(3/3),组合仪表盖,门饰,车颈上部通风,行李厢装饰盖,拆卸和安装须知,卡扣/卡爪,2.安装卡扣/卡爪,卡扣,(2),对齐卡扣,/,卡爪的位置并检查是否已装入目标孔。根据类型选择将卡扣,/,卡爪连结起来的方法。,对于要用多个卡扣,/,卡爪一起安装的零件，安装前应检查全部卡扣,/,卡爪的位置。,装上不适用的卡扣会损伤零件，所以安装前应检查所用的位置。,卡扣,(3/3),灯光控制开关,车颈侧部饰板,皱褶板,仪表板饰板,散热器护栅,组合仪表盖,前立柱饰件,电动车窗开关,拆卸和安装须知,卡扣/卡爪,2.安装卡扣/卡爪,卡爪,卡爪,(1/2),焊铁,海绵,拆卸和安装须知,焊接,1.洁净,焊接有时用于连接电气零件或布线。注意焊铁很烫，操作时应该小心。,焊料只能按需要的量使用。,过多的焊料会造成短路。,焊接操作包括下列要点。,1.,洁净,(1),在焊接部位上清除脂,/,油，锈蚀和脏物。,(2),冲洗焊铁的头部。,提示,:,用湿布或海绵来擦洗。不得使用砂纸，防止将防锈层擦掉。,(2/2),焊铁,电刷,起动机磁轭,拆卸和安装须知,焊接,2.焊接,2.,焊接,(1),充分地加热焊铁。,(2),将焊铁紧按在目标位置上数秒钟，来加热零件。,然后进行焊接。,提示,:,过多地使用焊料会造成短路。,(2/2),焊铁,ECU,焊铁,ECU,拆卸和安装须知,焊接,3.防止高温,3.,防止高温,(1),在诸如,ECU,等电子部件上，禁止使用,30W,以上功率电焊。高热能会损伤这些部件。,(2),在目标区域上，不得将焊铁的头部按住超过所需的时间。这些部件可被热量所损伤。,(1/6),拆卸和安装须知,SRS,空气囊,不按正确的顺序或不按正确的方法来维修,SRS,空气囊可能会触发气囊，有可能导致严重事故。,另外，错误的修理可引起故障，使气囊在需要时不能触发。,应遵照修理手册采取防误操作预防措施。,(2/6),s,拆卸和安装须知,SRS,空气囊,1.误操作预防措施,智能型测试仪,蓄电池负极(-)接线端子,SRS,气囊接头,1.,误操作预防措施,SRS,空气囊,ECU,有一个备用电源。断开蓄电池负极（,-,）后，须等待,90,秒钟使后备效应消失。,执行一个错误的程序可能激,SRS,空气囊和预张紧器，这是非常危险的。,(1),确认诊断代码。,(2),将点火开关转到,LOCK,位置。,(3),断开蓄电池负极（,-,）端子。,(4)90,秒钟过去后，开始拆卸和安装空气囊总成。,(3/6),滑块型,双啮合型,拆卸和安装须知,SRS,空气囊,2.断开和连接,SRS,空气囊连接器,2.,断开和连接,SRS,空气囊连接器,除发动机室中的一部分以外，,SRS,空气囊连接器和线束为黄色，并且它们将使用特殊的连接器。存在下述类型的,SRS,空气囊连接器（中央空气囊传感器总成,/,方向盘衬垫等）。,带滑块型,(1),断开连接拉动连接器的滑块会释放连接器的啮合，所以断开连接器时要握住连接器,体,。,(2),连接,连接连连器会自动使滑块啮合。,双啮合型,(1),断开连接打开副锁后将其拉上去，握住连接器,体,，打开主锁并断开连接器。,(2),连接,握住连接器,体,连接连接器。将主锁锁住后再锁住副锁。,(4/6),螺旋电缆,中心标记,拆卸和安装须知,SRS,空气囊,3.拆卸/安装,SRS,空气囊的注意事项,3.,拆卸,/,安装,SRS,空气囊的注意事项,(1),操作螺旋电缆,安装螺旋电缆以及拆卸和安装方向盘时确保使螺旋电缆处于中心位置。,逆时针转动螺旋电缆直到其锁定。,提示,:,螺旋电缆最多可以旋转,5,圈,。,从螺旋电缆的锁定位置开始顺时针回转,2.5,圈并且校正插图中的中心标记。,注意,:,如果螺旋电缆没有处于中心位置，连接后对其进行操作可能会使螺旋电缆断裂。,(5/6),喇叭按垫,拆卸和安装须知,SRS,空气囊,3.拆卸/安装,SRS,空气囊的注意事项,(2),衬垫操作,拆卸衬垫以后，务必将其开口端（衬垫侧）朝上存放。,存放时，不要在,SRS,空气囊总成上放置任何东西，或把若干,SRS,空气囊叠放在一起。,注意,:,将衬垫的开口端朝下存放时，如果,SRS,空气囊被意外地
