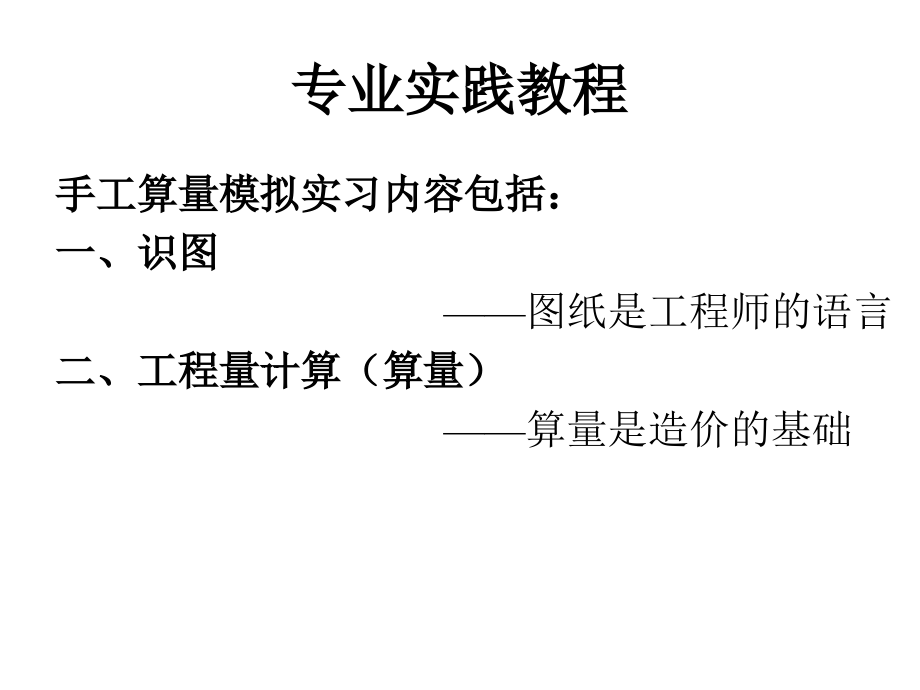

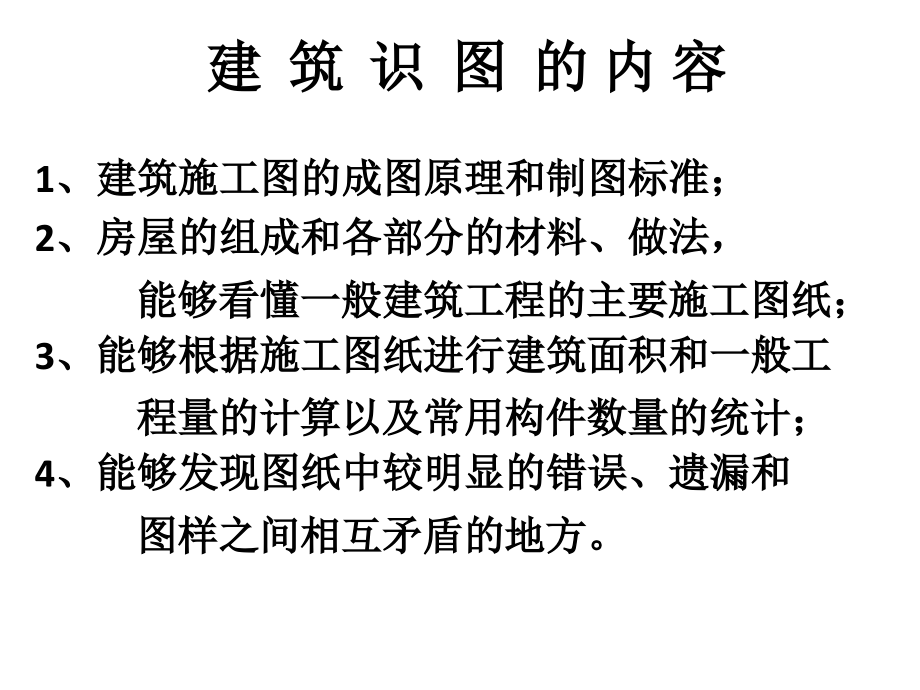

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,专业实践教程,手工算量模拟实习内容包括：,一、识图,图纸是工程师的语言,二、工程量计算（算量）,算量,是造价的基础,建 筑 识 图 的 内 容,1,、建筑施工图的成图原理和制图标准；,2,、房屋的组成和各部分的材料、做法，,能够看懂一般建筑工程的主要施工图纸；,3,、能够根据施工图纸进行建筑面积和一般工,程量的计算以及常用构件数量的统计；,4,、能够发现图纸中较明显的错误、遗漏和,图样之间相互矛盾的地方。,总论,一、建筑工程制图,以国家建筑制图标准为依据，用图形、符号、带注释的围框、简化外形表示其系统、各部分之间相互关系及其联系，并以文字说明其组成,二、各专业施工图的内容,1,、总图：建筑场地范围内建筑物的位置、形状和尺,寸，道路、绿化及各种室外管线的布置等。,2,、建筑施工图：建筑平面图、立面图、剖面图、各种,详图及门窗表、材料做法表。,3,、结构施工图：基础图、各层顶板的平面、剖面、各,种构件详图，构件数量表及设计说明。,4,、设备施工图：包括给水、排水、采暖、通风各系统,的平面图、轴测图和各种详图。,5,、电气施工图：包括照明、动力和弱电的系统图、平,面图及详图等。,第一章 建筑施工图识读,第一,节 建筑工程图的成图原理,第二节,建筑施工图的制图标准,第三节,施工图的识读,第一节 建筑工程图的成图原理,一、投影的概念,用一组假想的投射线把物体的形状投到一个平面上，,就可以得到一个图形，称为投影法。,二、投影的种类,1,、,中心投影：,投影线由一点放射出来投射到物体上，这种作,图方法称为中心投影法。,2,、,平行投影：,投影线呈相互平行状投射到物体上，称平行投,影。,（,1,）正投影,：,使投影线垂直于投影面时，并且使物体的一,个面也垂直于投影线。,（,2,）斜投影：,当投影线倾斜于投影面时，所作出的投影。,中 心 投 影 图,正 投 影 图,三、物体的三面正投影图,1,、三面正投影体系的形成：,（,1,）将物体放在三个相互垂直的投影面间；,（,2,）用三组垂直于投影面的投影线作投影；,（,3,）在三个投影面上得到三个正投影图。,2,、三面正投影体系的展开,（,1,）正立投影面不动；,（,2,）水平投影面向下转动,90,；,（,3,）侧立投影面向右后方转动,90,。,V,正立面,H,水平面,W,侧立面,O,X,Y,Z,三面投影体系的形成,三面正投影图,V,H,W,长对正,高平齐,宽相等,V,H,W,三面正投影图的展开,3,、三面投影图的特性,（,1,）不全面性,每个投影图只能反映物体两个方向的尺,寸；立面图反映长度和高度；平面图反,映长度和宽度；侧面图反映高度和宽度。,（,2,）“三等关系”,长对正：立面图与平面图的长度相等；,高平齐：立面图与侧面图的高度相等；,宽相等：平面图与侧面图的宽度相等。,4,、,镜像投影图,当用正投影图不易表达物体形状时，可在物体下方放一个镜面，再用正投影法从上向下进行投影，在镜面中反射出的物体的图形就是镜像投影图。,镜像投影法一般应用在绘制各层结构顶板平面图。,镜像投影图,四、剖面图,（一）剖面图的形成,：用一个假想的平面把物体切开，,移走一部分，作剩下这部分物体的正投影。,（二）剖面图的形式,：,1,、全剖面图,2,、半剖面图,3,、局部剖面图,4,、阶梯剖面图,（三）剖面图的标注方式,1,、剖切线：剖切位置、剖切方向、剖面编号。,2,、剖面图编号,水 池 的 剖 面 图,半 剖 面 图 和局 部 剖 面 图,阶 梯 剖 面 图,第二节 建 筑 制 图 标 准,一、房屋建筑制图统一标准,（,GBJ186,）,1,、尺寸和单位：,一般尺寸以毫米（,mm,）为单位。,2,、图标和会签栏：,工程名称、图名、图号及设计人签字,3,、比例：,图样大小与实物大小的尺寸之比。,4,、线型：,实线、虚线、点划线、折断线、波浪线等。,5,、定位轴线：,是确定建筑物结构或构件位置及其标志尺寸,的线。,6,、,标高：,表示建筑物各部位高度的符号,。（,1,）绝对标高,我国以青岛黄海平均海平面为绝对标高的零点。（,2,）相对标高,以建筑物室内首层地面为零点的标高。,3,、比例：图样大小与实物大小的尺寸之比。,定 位 轴 线,6,、剖切符号,：表示剖切的位置、剖视方向及剖面编号。,7,、引出线：用细实线引出后注明各层材料做法。,8,、尺寸注法：由尺寸线、尺寸界限和尺寸的起止符号组成。,10,、,指北针和风玫瑰图,:,表示图纸和建筑 物的方向。风玫瑰表示 各地区的风向频率。,11,、,索引符号：,表示图上某一部分或某一构件另,有详图。,12,、剖切索引符号：,表示剖切后的做法另有详,图。,13,、详图编号：,表示局部详细做法图样的编号。,14,、对称符号：,表示此线两侧的形状做法完全一,样但方向相反。,15,、连接符号：,以折断线表示两部分应该连接的,部位。,16,、常用建筑材料图例（见下表）,11,、索引符号：,表示图上某一部分或某一构件另有详图。,12,、剖切索引符号：表示剖切后的做法另有详图。,连接符号 对称符号,二、总图制图图例,构件及配件图例,27,页,三、常用结构构件代号,（表,316,）,第三节 施 工 图 的 识 读,一、总平面图,（一）,作用：用于建筑物的定位、定标高，施工放线，,土方工程和施工现场布置。,（二）内容：,1,、新建房屋的平面形状、尺寸，标高，层数、出入口,2,、用地范围，新建房屋和原有房屋、构筑物的间距。,3,、新建房屋室内外地坪标高、道路的标高，土方填挖,与地面坡度，雨水排除方向等。,4,、用指北针表示房屋的朝向。,5,、有时还有水、暖、电的管线布置，道路庭园绿化的,布置。,建筑总平面图,4-1,建筑总平面图,二、建筑专业图,（一）平面图,1,、作用：,用于施工放线，主体结构施工，门窗安,装、室内装饰及编制工程预算。,2,、基本内容,（,1,）建筑物的朝向，平面形状和房间布局；,（,2,）建筑物的平面尺寸和轴线间距：柱距、跨度。,（,3,）建筑物的结构形式为框架结构；,（,4,）主要建筑材料：钢筋混凝土柱，粘土空心砖墙。,（,5,）门窗的编号、尺寸见门窗表；,（,6,）变形缝的位置、作用；,（,7,）散水、台阶的尺寸。,门窗表是一个子项工程中所有门窗的汇总和,索引，目的在于方便土建施工和厂家制作。门窗,表通常由类别、编号、洞口尺寸、樘数、引用标,准图集及编号和备注组成。,门窗编号,通常按,材质、功能,或,特征,来分类编排，这样,便于分别加工和调整樘数。门窗编号通常取其拼音的,声母。如,MM,表示木门,MC,表示木窗,MQ,表示幕墙。,门,木门：,MM,钢门：,GM,塑钢门：,SGM,铝合金门：,LM,卷帘门：,JM,防盗门：,FDM,防火门：,FM,甲（乙、丙）,防火卷帘门：,FJM,人防门：,RFM,（防护密闭门）,密闭门：,RMM,防爆活门：,RHM,窗,木窗：,MC,钢窗：,GC,铝合金窗：,LC,木百叶窗：,MBC,钢百叶窗：,GBC,铝合金百叶窗：,LBC,塑钢窗：,SGC,防火窗：,FC,甲（乙、丙）全玻无框窗：,QBC,（二）屋顶平面图,1,、作用：表明屋面排水情况和突出屋面构,造的位置。,2,、基本内容,（,1,）屋顶的形状和尺寸，屋檐的挑出尺寸、女,儿墙的位置和厚度。突出屋面的楼梯间、,水箱间、烟囱、通风道等；,（,2,）屋面排水情况，排水分区、排水方向、屋,面坡度和雨水管等；,（,3,）屋顶、屋面有关详图的索引。,4-2,建筑平面图,屋顶平面图,局部平面图,4-4,建筑剖面图,（三）立面图,1,、作用：主要用于立面装饰。,2,、基本内容,（,1,）建筑物的外形、高度、门窗、雨罩、台,阶等的位置和形式。,（,2,）建筑物的总高、层高、窗台高、窗高等,尺寸。,（,3,）室外地坪、室内地面及门窗的标高。,（,4,）外墙面的装饰做法、勒脚的高度和做法。,（,5,）变形缝的位置和做法。,（,6,）雨水管的位置。,4-3,建筑立面图,（四）外墙详图,1,、作用：,外墙详图是某处外墙的大样图，它表,示了从室外地面到屋顶各部位的详细,做法。外墙详图可以作为砌墙、室内,外装修、门窗安装和编制施工预算的,依据。,2,、内容,：（,1,）墙与轴线的关系；墙的厚度，墙与轴线的关系；,（,2,）室内外地面处的节点：地面做法、散水、勒脚、,墙身防潮层、踢脚和室内外窗台的做法 等；,（,3,）门窗的节点：窗台做法、门窗过梁等；,（,4,）屋顶檐口处的节点：屋顶板、梁与墙的连接，,屋面做法、顶棚做法、挑檐或女儿墙的做法等。,墙身大样图的识读要点,在查看墙身大样图时，首先要清楚它与建筑整体中的部位，,并根据图纸将它还原，在脑海中想象其建成后的效果，这,些是墙身大样图存在的依据和目的。除此之外，要更进一,步了解墙身内部的情况，包括其用料、构造和尺寸等，这,些是墙身大样图为实现其目的而采用的解决手段，常常不,乏新技术、新材料、较强的趣味和技巧性。,墙身大样图的识读要点,（）每套施工图中一般都有一两个极具代表性的典型墙身,大样图，它是典型部位从上至下连续的，通常表示了竖向各,主要的部位和构配件，以及大量的构造方法，对此要先行阅,读，常可以了解立面上很多细部构成问题，并有利于识读个,别的、片断式的墙身大样图和节点图。,墙身大样图的识读要点,（）在识读墙身大样图时，常过分关注定量尺寸而忽略定,位尺寸，这对正确把握和理解细部非常不利。一个构、配件,或装饰细部处于不同位置，在建筑建成后其效果也相差很大，,如窗居墙中、与墙内平、与墙外平这三种情况，在建筑建成,后无论其外观还是内部使用情况都是迥然不同的。因此，除,定量尺寸外，在识读时同样关注定位尺寸。,墙身大样图的识读要点,（）构造是墙身大样图中一项重要的内容，在识读时不仅,要知道构造的做法，而且要知道这种构造所解决的问题。如,在识读屋面构造时，不仅要知道其每层做法，而且要知道它,们都是为了解决一些问题，如防水、保温、隔热、隔汽、透,气等。,墻身节点详图,4-5,建筑详图,（六）楼梯详图,1,、作用：表明楼梯形式、结构类型和平面、,剖面尺寸以及详细做法。,2,、内容：,（,1,）楼梯平面图：楼梯间的轴线间距，楼梯段的步数和宽度，休息板的尺寸，门窗的位置和尺寸等。,（,2,）楼梯剖面图：每层楼的梯段数，每段的步数，各层和休息板的标高等。,（,3,）栏杆、扶手和踏步详图,楼梯大样图的识读要点,（）根据踏高和踏宽，计算初起梯段坡度，并看该,楼梯是否方便使用。一般情况下，梯段坡度的合适范,围为,25,45,，并应能满足,b,2,h,600,630mm,（,b,表示踏宽，,h,表示踏高，,600,630mm,表示人的步距）。,楼梯大样图的识读要点,（）查看或计算平台处净高度、梯段处净高度、栏杆,高度。一般情况下，它们应分别不小于,2.0,、,2.2,、,0.9,。如果楼梯水平段长超过,0.5,，则栏杆高度应不,小于,1.0,。,楼梯大样图的识读要点,（）梯井的宽度是否方便施工和满足要求。如梯井宽,度小于,80,时，不易粉刷；而公建的梯井宽度要求不小,于,150,。在住宅等建筑中，梯井宽度超过,200,时，则,需采取防护措施。,楼梯大样图的识读要点,（）注意特殊情况下梯段净宽的计算。如当框架凸出墙,面时，梯段净宽不能算到墙边，只能算到梁边。,楼梯的形式,三、结构施工图,（一）概述,（二）基础图,（三）结构平面图,（四）钢筋混凝土构件详图,（五）钢筋砼结施平面表示方法,建筑结构应满足的功能,安全性：在预计使用期限及突发的偶然事件后，能保持必要的整体稳定性,适用性：正常使用时，能具有良好的工作性能，满足预定要求,耐用性：材料在正常维护下，不发生变化，不影响建筑物的正常使用,建筑结构的分类,建筑结构：在房屋建筑中，由构件组成的能承受,“,作用,”,的体系。,按所用材料分,按承重结构类型分,按所用材料分,砌体结构,钢筋砼结构,钢结构,木结构,按承重结构类型分,砖混结构：砌体和其他材料,框架结构：纵梁、横梁和柱组成的结构,框架,剪力墙结构：增设厚度大于140的钢筋砼墙,剪力墙结构：纵横的钢筋砼墙组成,筒体结构：钢筋砼墙围成的,排架结构：屋架、柱、基础组成,90,91,六大块,结构施工图的内容,结构施工图,结构设计说明,结构构件平面布置图,基础平面图,楼层结构平面图,屋顶结构平面图,结构详图,梁、板、柱等构件详图,楼梯结构详图等,柱网平面布置图等,基础结构详图,钢筋砼结构图,钢筋砼结构,钢筋砼结构图的内容,平面图、剖面图、详图,钢筋的标注及图例,钢筋砼梁配筋图的识读,(1).,钢筋分类,光面圆钢筋,按外形分,螺纹钢筋,HPB235,按强度等级分,HRB335,HRB400,RRB400,普通碳素钢钢筋,按化学成份分,普通低合金钢钢筋,碳素钢丝,刻痕钢丝,按机械性能分 钢丝及其制品,钢绞线,冷拔低碳钢丝,钢筋砼结构,混凝土标号：按混凝土抗压强度的不同分为不同的标号,.,常用的标号有,C15,、,C20,、,C25,、,C30,、,C40,、,C60,等。,钢筋等级：按其强度和品种分成不同的等级,:,钢筋混凝土结构的基本知识,冷拔低碳钢丝,b,HRB335,（,20MnSi,）为热轧带肋钢筋,HPB235,（,Q235,）为热轧光圆钢筋,HRB400,（,20MnSiV,、,20MnSib,、,20MnTi,）为热轧带肋钢筋,-,RRB400,（,K20MnSi,）为余热处理钢筋，光圆或螺纹,按钢筋在砼中的作用的分类：,受力筋,受拉钢筋,弯起筋,受压钢筋,构造筋,分布筋,架立筋 箍筋,1,）受力筋 构件中承受拉应力和压应力的钢筋。用于梁、板、柱等各种 钢筋混凝土构件中。,2,）箍筋 构件中承受一部分斜拉应力（剪应力），并固定纵向钢筋的位置。用于梁和柱中。,3,）,架立筋 与梁内受力筋箍筋一起构成钢筋的骨架,(,在受力区外,固定箍筋,),。,4,）分布筋 与板内受力筋一起构成钢筋的骨架，垂直于受力筋。,架立筋,弯起筋,分布筋,受力筋,箍筋,受力筋,箍筋,梁,板,柱,受力筋,5,）构造筋 因构造要求和施工安装需要配置的钢筋。,6,）钢筋的保护层：为了使钢筋在构件中不被锈蚀，加强钢筋与混凝土的粘结力，在各种构件中的受力筋外面，必须要有一定厚度的混凝土，这层混凝土就被称为保护层。,7,）弯起筋：因为弯矩在梁的端部越来越小所以弯起与箍筋一起对抗荷载剪力,3,.,2,、,标,注法,1,）标注钢筋的根数和直径,n,d,钢筋的直径,(mm),钢筋等级直径符号,钢筋的根数,如：,2,）,标注钢筋的种类、直径和相邻钢筋的中心距离,d s,钢筋等级直径符号,钢筋的直径,(mm),相邻钢筋的中心距离（,mm),相等中心距离符号,如：,6 200,4,20,有纹路的可以不做弯钩 纹路的摩擦力可以起稳固作用,d,D,平直长度,钢筋末端180,弯钩,（,2),1、钢筋弯钩的形式,钢筋末端135,弯钩,2.钢筋末端需作135,弯钩时，、级钢筋的弯弧内直径不应小于钢筋直径的4倍，弯钩后的弯后平直部分长度应符合设计要求,；,常用钢筋符号与图例,图例或符号,名 称,公称直径,HPB235,级钢筋,8-20,mm,HRB335,级钢筋,8-25,mm,28-40mm,HRB400,级钢筋,8-25,mm,28-40mm,RRB400,级钢筋,10-28,mm,带半圆弯勾的钢筋,无弯勾的钢筋,带直弯勾的钢筋,钢筋砼结构,砼的等级,C10C60,保护层,1070,钢筋砼梁,钢筋砼梁,钢结构图,型钢的种类及其尺寸标注,型钢的连接,焊接、铆接、螺栓连接,钢屋架结构图的内容,表明钢屋架的形式、大小、型钢的规格、尺寸、杆件的组合和连接情况。,常用符号,GWJ18-1、,上下弦杆、腹杆、节点板,型钢的种类及其尺寸标注,等边角钢、不等边角钢,工字钢、槽钢,方钢、扁钢,圆钢、钢管,钢板、起重机钢轨,等边角钢、不等边角钢,工字钢、槽钢,1,方钢、扁钢,1,圆钢、钢管,1,钢板、起重机钢轨,1,钢筋的标注及图例,钢筋的表示方法,钢筋的画法,钢筋在平面、立面、剖面中的表示方法,钢筋在平面图中的表示方法,钢筋在立面图、断面图中的配置方法,（二）基础图,基础图,是表示建筑物,地面以下,基础部分的,平面布置和详细构造,的图样，包括,基础平面布置图,与,基础详图,。,它们是,施工放线、开挖基坑、砌筑或浇注基础的依据,。,主要内容：,1,基础平面图,2,、基础详图（剖面图）,一、基础平面图,基础平面图是表示,基础平面布置,的图样。,它是假想用一个水平面沿建筑物,室内地面以下,剖切后，移去建筑物上部和基坑回填土后所作的,水平剖面图,。,图,9-4,所示为一条形基础的基础平面图，剖切面,剖切到基础墙,的墙身，并看到基础的,大放脚,以及,基础宽度,。,在基础平面图中，只画出,基础墙,和,基础底面,；梁与墙身的投影重合时，梁可用,单线结构构件,绘出；基础的细部形状和尺寸用基础详图表示，此处略去不画。在基础平面图中，基础墙的墙身用,粗实线,表示，基础底面用,中实线,表示。,图,9-4,条形基础的基础平面图,在结构平面图中的剖面图、断面详图的,编号顺序,宜按下列规定编排：,1,、外墙按,顺时针,方向从,左下角,开始编号；,2,、内横墙按从,左至右,，从,上而下,编号；,3,、内纵墙从,上而下,，从,左至右,编号。,1,、基础平面图,（,1,）作用：主要用来抄平、放线、挖槽、打,垫层等。,（,2,）基本内容,轴线编号和轴线间距；,基础的形状和尺寸；,垫层的尺寸和厚度,；,基础的编号；,基 础 平 面 图,2,、基础剖面图,基础详图,主要表明基础各部分的,构造和详细尺寸,，通常用,垂直剖面图,表示。,基础详图的比例较大，墙身部分应绘出墙体的,材料图例,，基础部分若绘制钢筋的配置，则不在绘出钢筋混凝土材料图例。详图的数量由基础构造形式决定，不同构造部分应单独绘出，相同部分可在基础平面图中标出 相同的编号即可。,条形基础的详图一般用剖面图表达，如图,9-5,所示。对于比较复杂的独立基础，有时还要增加平面图才能表示清楚。,内容：,基础的类型：钢筋砼独立基础,形状呈锥台形，底部配有网状钢筋。,基础下面设有素混凝土垫层。,基础埋置深度：从室外地面到基础底面的,距离。,基础梁的做法和用途,基 础 剖 面 图,基础详图,在基础的某一处用,铅垂剖切平面,切开基础所得到的,断面图,称为,基础详图,。,常用,110,、,120,、,150,的比例绘制。,基础详图表示了基础的断面形状、大小、材料、构造、埋深及主要部位的标高等，,如图,9.4,。,1,基础详图的形成,图,9.4,钢筋混凝土,条形基础详图,2,基础详图的数量,同一幢房屋，由于各处有不同的荷载和不同的地基承载力，下面就有不同的基础。,对于每一种不同的基础，都要画出它的断面图,，并在基础平面图上用,11,、,22,、,33,剖切位置线表明该断面的位置。,3,基础详图的表示方法,基础断面形状的细部构造,按正投影法绘制,基础断面除钢筋混凝土材料外，,其他材料宜画出材料图例符号,钢筋混凝土,独立基础,除画出基础的断面图外，有时还要画出基础的平面图，并在平面图中,采用局部剖面,表达底板配筋，,如图,9.5,基础详图的轮廓线用,中实线,表示，钢筋符号用,粗实线,绘制,(,见图,9.5,),图,9.5,独立基础,详图,4,基础详图的主要内容,图名、比例,轴线及其编号,基础断面形状、大小、材料以及配筋,基础断面的详细尺寸和室内外地面标高及基础底面的标高,防潮层的位置和做法,施工说明等,5,基础详图的识读,图,9.6,为某柱基础详图。,基础平面图及详图的绘制与建筑平面图、剖面图和详图基本相同。,图,9.6,柱基础详图,查明基础墙、柱的平面布置与建筑施工图中首层平面图是否一致；,B.,结合基础平面布置图和基础详图，弄清轴线的位置，查明是对称基础还是偏轴线基础。若是偏轴线基础，则需注意轴线哪边宽，哪边窄，尺寸是多大；,C.,在基础详图中查明各部位的尺寸及主要部位的标高；,D.,认真阅读有关基础的结构设计说明，查明所用的各种材料及对材料的质量要求和施工中的注意事项。,5,基础详图的识读,基础施工图的识读注意事项：,（三）结构布置平面图,结构平面图,是表示建筑物,室外地面以上,各层平面承重构件,(,如梁、板、柱、墙、门窗过梁、圈梁等,),布置的图样，一般包括,楼层结构平面图,和,屋顶结构平面图,。,楼层结构平面图,是,假想,用一个,水平的剖切平面,沿楼板面将房屋剖开后所作的楼层水平投影。,用途：,它是用来表示每层的梁、板、柱、墙等承重构件的平面布置，说明各构件在房屋中的位置，以及它们之间的构造关系，是现场安装或制作构件的施工依据。,1,楼层结构平面图的形成,2,楼层结构平面图的表示方法,对于多层建筑，一般应分层绘制楼层结构平面图。,但如各层构件的类型、大小、数量、布置相同时，可只画出标准层的楼层结构平面图。,如平面对称，可采用对称画法，一半画屋顶结构平面图，另一半画楼层结构平面图。,楼梯间和电梯间,因另有详图，可在平面图上用,相交对角线,表示,(,图,9.7,),。,当铺设预制楼板时，可用,细实线分块,画出板的铺设方向。,当现浇板配筋简单时，直接在结构平面图中表明钢筋的弯曲及配置情况，注明编号、规格、直径、间距,(,图,9.7,),。当,配筋复杂或不便表示,时，用,对角线,表示,现浇板的范围,。,梁一般用,单点粗点画线,表示其中心位置，并注明梁的代号，,如图,9.7,圈梁、门窗过梁等应编号注出，若结构平面图中不能表达清楚时，则需另绘其平面布置图。,楼层、屋顶结构平面图的比例同建筑平面图，一般采用,1100,或,1200,的比例绘制。,楼层、屋顶结构平面图中一般用,中实线表示剖切到或可见的构件轮廓线,，图中,虚线,表示不可见构件的轮廓线。,楼层结构平面图的尺寸，一般只注开间、进深、总尺寸及个别地方容易弄错的尺寸。定位轴线的画法、尺寸及编号应与建筑平面图一致。,构件代号,局部放大,（二）砖混结构楼层结构平面图,3,楼层结构平面图的主要内容,图名、比例,与建筑平面图相一致的定位轴线及编号,墙、柱、梁、板等构件的位置及代号和编号,预制板的跨度方向、数量、型号或编号和预留洞的大小及位置,轴线尺寸及构件的定位尺寸,详图索引符号及剖切符号,文字说明,屋顶结构平面图,屋顶结构平面图,是表示屋面承重构件平面布置的图样，其图示内容和表达方法与楼层结构平面图基本相同。,对于混合结构的房屋，根据抗震和整体刚度的需要，应在适当位置设置,圈梁,。,圈梁,用,粗实线,表示，并在适当位置画出断面的剖切符号，以便与圈梁断面图对照阅读。,圈梁平面图的比例可小些,(1200),，图中要求注出定位轴线间的距离尺寸。,返回,排架结构的柱网布置和屋顶结构布置,（四）,钢筋混凝土结构图,一、钢筋混凝土构件基本知识,混凝土是由,水泥、砂、石子和水,按一定比例拌和而成，把它灌入定形的模具内，经震捣密实和养护后硬化的构件。混凝土构件的,抗压强度较高,，但,抗拉强度较低,。强度等级：,C7.5,、,C10,、,C15,、,C20,、,C25,、,C30,、,C35,、,C40,、,C45,、,C50,、,C55,、,C60,共,12,级（更高等级的正在研究中），,钢筋,具有很高的,抗拉,强度，而且与混凝土具有良好的粘结力，其线膨胀系数与混凝土相近（,F,H,=1.310-5/,、,F,G,=1.210-5/,）。因此，两者结合组成钢筋混凝土构件，既,抗拉又抗压,。由钢筋混凝土构件组成的结构称为钢筋混凝土结构，它被应用最广泛。,钢筋混凝土结构和构件的,种类,现浇整体式、预制装配式、部分装配加部分现浇的装配整体式。,钢筋混凝土构件的图示方法和尺寸注法,图示方法,钢筋混凝土构件详图是加工制作钢筋、浇筑混凝土的依据，其内容包括,模板图、配筋图、钢筋表和文字说明等。,1,）模板图 主要表示构件的外形、尺寸、标高以及预埋件的位置等，作为制作、安装模板和预埋件的依据。,2,）配筋图 主要用来表示构件内部钢筋布置情况的图样。它分为立面图、断面图和钢筋详图。,立面图,主要表示构件内钢筋的形状及其上下排列位置。,断面图 主要表示构件内钢筋的上下和前后配置情况以及箍筋形状等。钢筋详图 主要表示构件内钢筋的形状。,3,）,钢筋表,图示的重点是钢筋及其配置，而不是构件的形状，为此，构件的可见轮廓线等以细实线绘制,图,7,4,钢筋混凝土构件的内容与图示方法,配置在钢筋混凝土结构中的钢筋，按其作用可分为：,（,1,）受力钢筋（主筋）；,（,2,）箍筋；,（,3,）架立钢筋（架立筋）；,（,4,）分布钢筋（分布筋）；,（,5,）构造钢筋（构造筋），如腰筋、预埋锚固筋。,钢筋的分类,1.,钢筋混凝土梁、板配筋示意图,分布筋,受力筋,多设置在,板类,构件中,与受立筋,垂直绑扎,起固定受力筋和均匀分布荷载的作用。,钢筋的弯钩,1,）标准的半圆弯钩：一个弯钩需增加长度为,6.25d,。,例如：直径为,20,的钢筋弯钩长度为,6.25 x 20=125mm,一般取,130mm,。,2,）箍筋弯钩：箍筋分为封闭式、开口式、抗扭式三种。,封闭式和开口式箍筋的弯钩的平直部分长度同半圆弯钩一样取,5d,。抗扭,式箍筋弯钩的平直部分长度按设计确定，一般取,10d,。,钢筋弯钩形式如下图：,2.5,、,钢筋的表示方法,4.25d,3.5d,5d,直角弯钩,在板上皮,在板下皮,封闭式,箍筋,开口式,箍筋,抗扭式,箍筋,10d,6.25d,3d,3.5d,半圆弯钩,矩形箍筋复合方式,局部放大,局部放大,局部放大,局部放大,框架柱详图,1,、柱子的编号：,K Z 1,、,K Z 2,、,K Z 3,。,2,、柱子的截面尺寸：,480,480,。,3,、柱子的高度和长度：,1.8+4.5,和,1.8+3.3,4,、柱子的配筋：主筋和箍筋。,（四）现浇钢筋混凝土板配筋图,1,、作用：用于支模板，绑钢筋，浇筑砼。,2,、内容：,（,1,）现浇板配筋图：板的编号、长宽厚尺寸，钢筋,的种类、规格、数量。,钢筋种类,:,主筋、分布筋、支座负筋。,钢筋数量,:,（轴线距离,墙厚）,间距,+1,钢筋规格,:,14150,；,8,200,（,2,）现浇梁的配筋图：梁的断面尺寸、钢,筋的种类、规格、数量。,钢筋种类：受力主筋、弯起筋、架立筋、箍筋,板 的 钢 筋 图,（五）框架梁详图,（平面整体表示法）,梁的编号 截面尺寸 根数,WKL1(1)300,400 3,WKL1(2)300,550 2,WKL2(1)400,600 1,WKL2(2)300,400 2,WKL3(2)300,500 2,梁 的 钢 筋 图,
