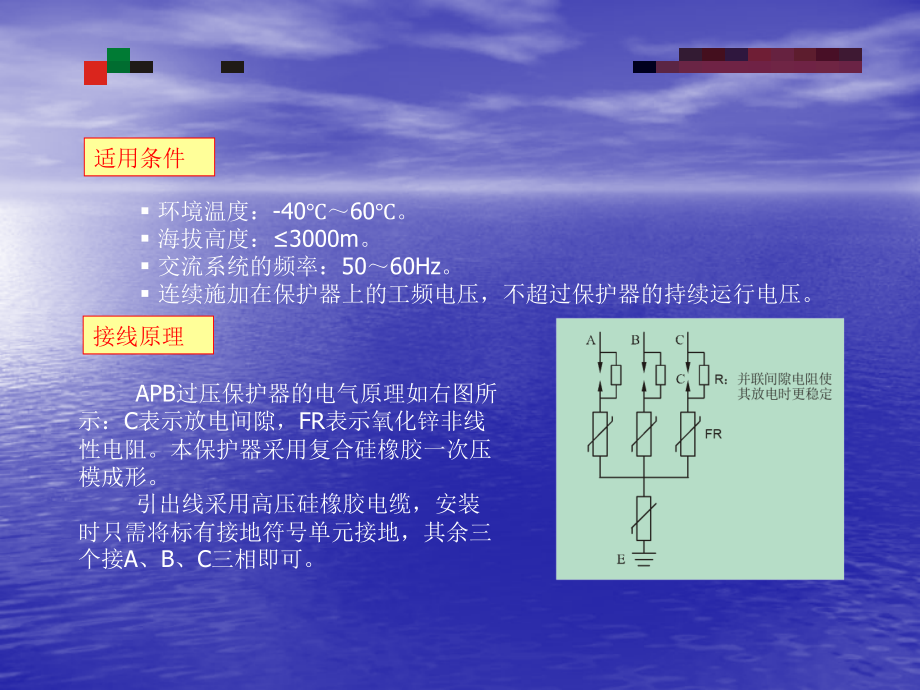

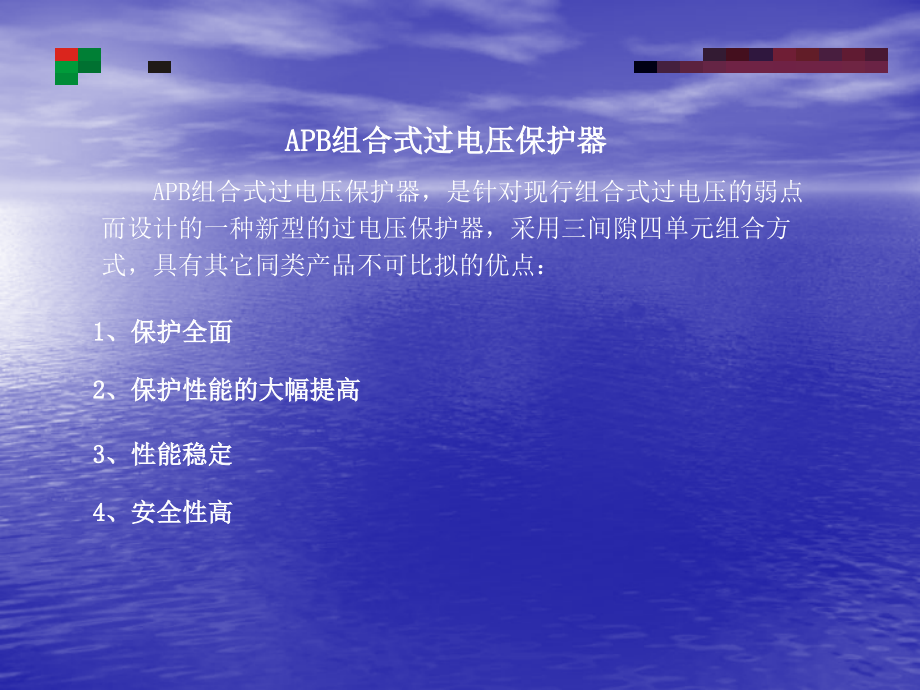

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,APB,组合式过电压保护器,APB,组合式过电压保护器，是针对现行组合式过电压的弱点而设计的一种新型的过电压保护器，采用三间隙四单元组合方式，具有其它同类产品不可比拟的优点：,1,、保护全面,2,、保护性能的大幅提高,3,、性能稳定,4,、安全性高,环境温度：,-40,60,。,海拔高度：,3000m,。,交流系统的频率：,50,60Hz,。,连续施加在保护器上的工频电压，不超过保护器的持续运行电压。,适用条件,接线原理,APB,过压保护器的电气原理如右图所示：,C,表示放电间隙，,FR,表示氧化锌非线性电阻。本保护器采用复合硅橡胶一次压模成形。,引出线采用高压硅橡胶电缆，安装时只需将标有接地符号单元接地，其余三个接,A,、,B,、,C,三相即可。,用户须知,订货时请按使用要求及我公司产品命名规则写清所需产品型号。如果有特殊要求 时，请详细提出技术参数及要求。,用户应按规定的使用环境条件和技术条件正常使用。,质量承诺：,APB,组合式过电压保护器自发货之日起，两年内因质量问题不能使用，我公司负责免费修理或更换。附属产品如：,ABJ-100/3B,微机智能放电记录仪质保细则参见其使用说明书。,本产品不可随意拆卸、不可超范围使用，如因用户自行拆卸或使用不当导致质量问题及事故，我公司所作质量承诺自动失效。,AWSX,微机消弧消谐选线综合装置,概述：,本装置主要用于,3,35kV,中性点非有效接地电力系统中，可以对雷电、操作、谐振以及弧光接地等过电压进行有效保护；可以快速消除间隙性弧光接地和非线性谐振故障。大大提高了电力电网运行的安全可靠性，另外本装置还具有准确的接地选线功能，为故障排除和系统分析提供了极大的方便。本装置所采用的降压泄能原理为我公司多年研发，具有国内同行业领先水平,。,弧光的危害,：,我国,35kV,及以下的配电网，大多采用中性点非有效接地方式，当系统发生弧光接地时，会产生严重的弧光接地过电压，过电压倍数可达到,3.5,倍以上。该过电压持续时间较长，并能遍及整个电网，对系统的绝缘会产生极大的破坏，如不及时消弧，甚至会导致相间短路事故，对于电缆网络，如不加以保护，严重时会发生火烧连营，造成大面积停电，损失十分巨大。,非线性谐振是中性点非有效接地系统中最常见的故障，每年电力事故损失,60%,以上与谐振有关。谐振过电压不仅幅值高、能量大，而且可能会稳定存在，是电网安全运行的,“,头号杀手,”,。,技术背景：,我国,35kV,及以下的电网大多采用中性点不接地或经消弧线圈接地方式。近年来随着城市和农村电网规模的扩大，电缆的不断增多，单相接地电容电流也将进一步增大，当电网对地电容电流达到一定值时，单相接地故障点的电弧就不能自行熄灭，从而产生间隙性弧光接地过电压，对系统中的电力设备绝缘构成威胁，往往一次故障造成多处设备损坏。为了解决弧光接地产生长时间过电压问题，大多采用消弧线圈接地的方式，利用消弧线圈所产生的电感电流对系统单相接地电容电流的补偿，从而使电弧不易重燃。,消弧线圈的优点：,能够降低接地故障点的残流缓和，恢复电压的上升速度，使电弧不易重燃；,避免了长时间的燃弧导致相间电弧短路。,仅能补偿工频电容电流，对于弧光接地电流中的高频分量和有功分量无能为力；,影响接地选线装置的准确度；放大了高压侧对低压侧的传递过电压；,精确调谐难度较大，消弧效果不理想；,组件多，结构复杂，装置自身故障率较高；不利于电网的远景规划。,解决非线性谐振的方法主要是采用二次消谐器（微电脑消谐器）或一次消谐器（,PT,中性点串联电阻），阻尼谐振或泄放谐振能量。不论采用何种方式，都存在着消谐时间长、效果差，甚至不能有效消除谐振，在消谐的过程中均不限制谐振过电压，另外对,PT,的保护不够理想。,有些地方采用小电阻接地方式，利用接地电阻泄放谐振能量。在发生单相接地时，人为增加接地电流，使断路器跳闸，直接将故障切除，但不能分辨弧光接地和金属接地，供电可靠性差，同时导致断路器的维护工作量增加，而且安全性也差，对通讯的干扰较严重。,装置原理图如下所示：,主要元器件,装置由高能限压器、单相真空接触器、限流熔断器、过电压保护器、控制器、电压互感器、消谐组件、隔离开关等元件组成。,高能限压器,RV,装置的主要元件，为高能氧化锌,ZnO,阀片组，主要用于吸收弧光接地时的激励能量和限制弧道恢复电压。,单相真空接触器,KA,KD,用于短接弧道和高能限压器（,KA,、,KB,、,KC,采用合闸互锁控制，任何时候只能一相合闸）。,限流熔断器,FU,装置的后备保护，用于防止短路事故。,组合式过电压保护器,APB,用于限制大气过电压、谐振及操作过电压。,控制器,WZK,采集信号、处理信息、发送指令的智能性核心元件，用于控制整个装置及发送信号。,电压互感器,TV,用于监测各相对地电压和零序电压。,消谐组件,一次由高能限压器,RV,组成，二次由消谐接触器和大功率消谐电阻组成，用于消除谐振。,隔离开关,用于装置的投切。,装置额定参数,环境温度：,20,40,；,海拔高度：,2000m,（高原型：,4000m,）；,环境湿度：,90%,（,25,），,50%,（,40,）；,额定频率：,50Hz,60Hz,；,控制器：工作电压：,DC/220V(AC/220V),；功率损耗：,30W,；,通讯接口：,RS/485,；,选线时间：,100ms,。,高能限压器的主要参数,装置额定电压,（,kV,）,50mA,直流参考电压,50mA,（,kV,）,50%U,50mA,下的漏电流,（,A,）,标称容量,（,kJ,）,6,2.5,3,200,960,10,4,5,200,1600,35,13,15,200,6000,10KV,户内,AWSX,微机消弧消谐选线装置,35KV,户外,AWSX,微机消弧消谐选线装置,485-MODBUS,通信规约：（供上位机接收时编程参考）,1,、串口设置：,8bit,数据位，,1,位起始位，,1,位停止位，异步，无奇偶校验，波特率,600,9600bps,半双工，下位机,485,接口,2,、装置地址：,01H-255H,3,、上位机为主机，装置（下位机）为从机，通信由上位机发起，从机应答。,4,、数据协议,内部寄存器说明：,LW0-UA,；,LW1-UB,；,LW2-UC,；,LW3-U0,；,LW4-,故障类型（,LW4&0 x000f:0001,为金属性接地，,0002,为弧光接地，,0003,为系统谐振，,0004,为系统过电压，,0005,为,PT,一次故障，,0006,为,PT,二次故障；,LW4&0 x0070:0001,为,A,，,0002,为,B,相，,0004,为,C,相故障）,5,、后台用功能码,03,读取,LW0LW5,这个寄存器的值。运行时，后台请求：,站号,01,功能码,03,首地址（高字节）,00,首地址（低字节）,00,读取,WORD,个数（高字节）,00,读取,WORD,个数（低字节）,06,，,CRC,高字节,C5,CRC,低字,C8,；发送数据如下,01 03 00 00 00 06 C5 C8,装置回复：,01 03 0C 00 0f 005a 00 5a 00 64,00 91 00 06 7B E5,说明：,AWSX,装置回复,A,相电压为,15V,；,B,相电压为,90V,；,C,相电压为,90V,；零序电压为,100V,；故障为,A,相金属性接地，故障线路为,6,号,。,联系方法：,生产厂家,合肥新在线科技发展有限公司,合肥市经济开发区芙蓉路,268,号,技术部电话：,0551-63816178,商务部电话：,0551-63815578,值办室电话：,0551-63815378,售后技术支持电话：,0551-63815825,Http:/,E-mail:newonline,
