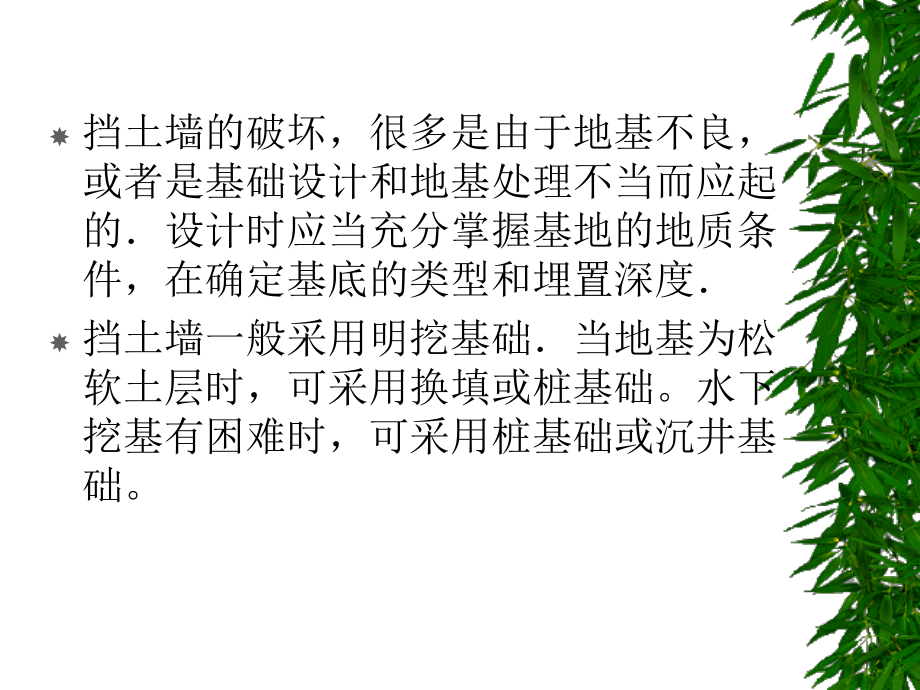

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,挡土墙基础设计,挡土墙的破坏，很多是由于地基不良，或者是基础设计和地基处理不当而应起的设计时应当充分掌握基地的地质条件，在确定基底的类型和埋置深度,挡土墙一般采用明挖基础当地基为松软土层时，可采用换填或桩基础。水下挖基有困难时，可采用桩基础或沉井基础。,础埋置深度要求,在冻结深度以下,0.25,，同时不少于,1,埋深,。,受流水冲刷时，在冲刷线以下不小于,1,。挡土墙基地的冲刷深度，除按不同河段位置的设计水位和相应的流速，设计产生的一般冲刷和局部冲刷外，尚应对河床、地层及冲刷的资料，进行综合分析，比较计算与实测资料，最后确定冲刷深度。,扩大基础设计,当挡土墙受倾覆稳定，基地应力和偏心距控制时，可采用扩大基础，即假设强制台阶的方法来解决。,强制台阶的宽度，应根据倾覆稳定，及地应力和偏心距等条件，由试算决定。,混凝土和浆砌片石墙趾台阶图,钢筋混凝土底板,当基底应力和地基承载力设计值相差较大时，需要加宽的较大，为避免过高，造成材料浪费，或则无法满足地基承载力的要求。可采用昂及混凝土底板，它除了满足抗弯要求以外，其高度还应满足剪应力和主拉应力的要求。,土板计算图示,强制的钢筋混凝土板，各截面的剪力和弯矩可按下列公式进行计算,：,换土地基,当基础设置在较弱土层上，地基承载力不满足设计时，可用较好的土换填一定深度，以扩散基础压力，使之均匀的传递到下卧土层中。,换土法最好用于其下卧层为岩层或砂类卵石及粗粒等透水性良好的土层，而且基地面距良好土层不深，施工不困难。,换土深度愈大，传布到下卧层的压力强度愈小。但会增大工程量、不经济，同时也会增加施工的难度，通常不宜小于,1.5,，也不宜大于,3.0,。,换土层厚度可按以下公式计算：,为避免换土层受压后挤向四周软弱土层，换土层的顶面与底部宽度应适当放宽，可取,式中可取（,0.2,0.5,）。若换土范围两侧软弱土层力学性能极差，不可能形成阻力，则角应放缓至。,当然，对软弱地基的处理方法很多，如选用机械压实，对载预压，砂井真空预压，砂桩，碎石桩，灰土桩，水泥土桩及桩基等方法。设计者应根据当地的实际条件，进行多方案比较，综合考虑确定地基的处理方法，以保证基础及挡土墙的稳定。,
