实验二 十字路口交通灯实验1.ppt

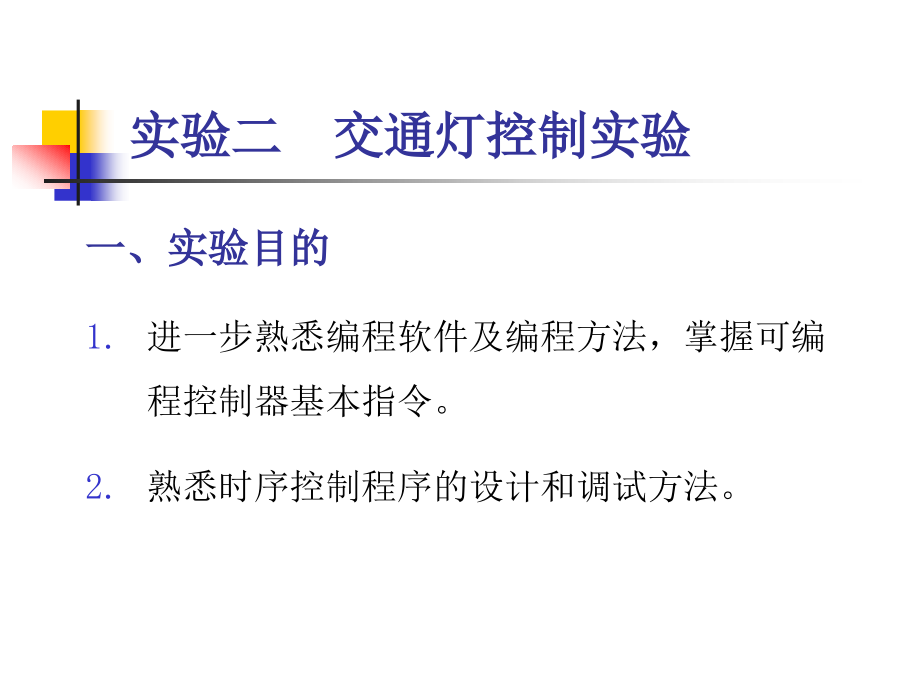

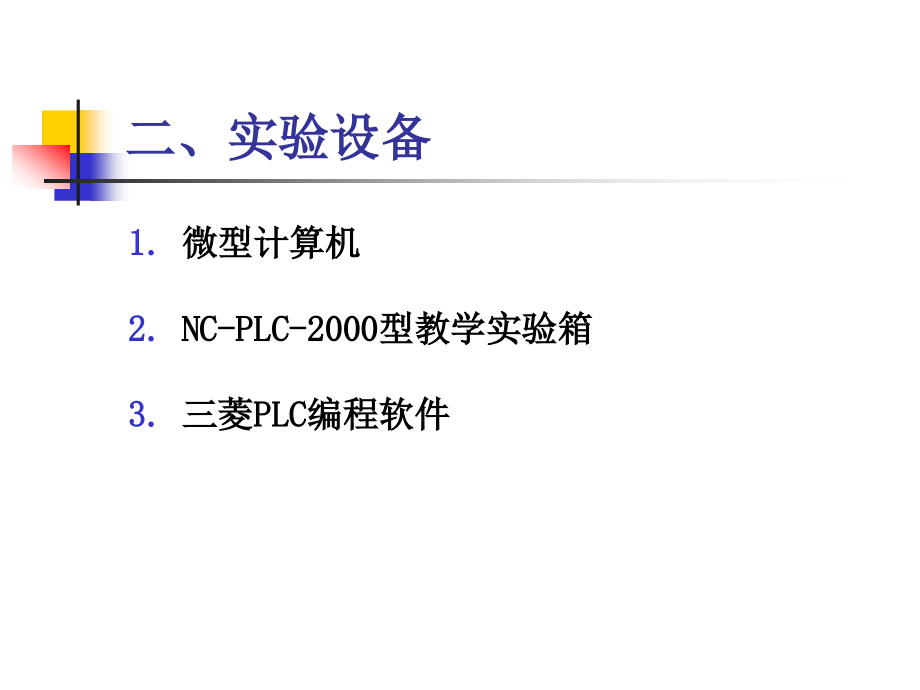

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,实验二,交通灯控制实验,一、实验目的,进一步熟悉编程软件及编程方法，掌握可编程控制器基本指令。,熟悉时序控制程序的设计和调试方法。,微型计算机,NC-PLC-2000,型教学实验箱,三菱,PLC,编程软件,二、实验设备,设计一个十字路口交通信号灯控制器，要求南北方向：,红灯亮,25,秒，转到绿灯亮,25,秒，再按,1,秒钟一次的规律闪烁,3,次，然后转到黄灯亮,2,秒。东西方向：绿灯亮,20,秒，再闪,烁,3,次，转到黄灯亮,2,秒，然后红灯亮,30,秒，完成一个周,期，如此循环进行。试编写,PLC,控制程序，并给出,I/O,分配,表和梯形图。,二、实验内容,二、实验内容,南北方向：,二、实验内容,红灯亮,25,秒,绿灯亮,25,秒,黄灯亮,2,秒,绿灯闪烁,3,秒,东西方向：,绿灯亮,20,秒,绿灯闪烁,3,秒,红灯亮,30,秒,黄灯亮,2,秒,I/0,分配：,输入点：,X0,启动按钮,X1,停止按钮,二、实验内容,输出点：,Y0,南北红灯,Y1,东西绿灯,Y2,东西黄灯,Y3,东西红灯,Y4,南北绿灯,Y5,南北黄灯,二、实验内容,二、实验内容,启动：,南北红灯,Y0:,东西绿灯,Y1:,东西黄灯,Y2:,东西红灯,Y3:,南北绿灯,Y4:,南北黄灯,Y5:,时间轴,:,T0,OFF,ON,T1,T2,T3,T4,T5,T0,25s,20s,3s,2s,30s,25s,3s,2s,连线指导：,OUTPUT00,接交通灯插孔,TL1:,绿灯,OUTPUT01,接交通灯插孔,TL2:,黄灯,OUTPUT02,接交通灯插孔,TL3:,红灯,二、实验内容,连线指导：,OUTPUT03,接交通灯插孔,TL4:,绿灯,OUTPUT04,接交通灯插孔,TL5:,黄灯,OUTPUT05,接交通灯插孔,TL6:,红灯,二、实验内容,实验要求：,将指令表转换为相应的梯形图并输入梯形,图，运行程序，观察实验现象并记录结果。,二、实验内容,1,、写出,I/O,分配表、程序梯形图清单。,2,、仔细观察实验现象，认真记录实验中发现的问题、错误、故障及解决方法。,三、实验报告,
