导体及架空导线课件.ppt

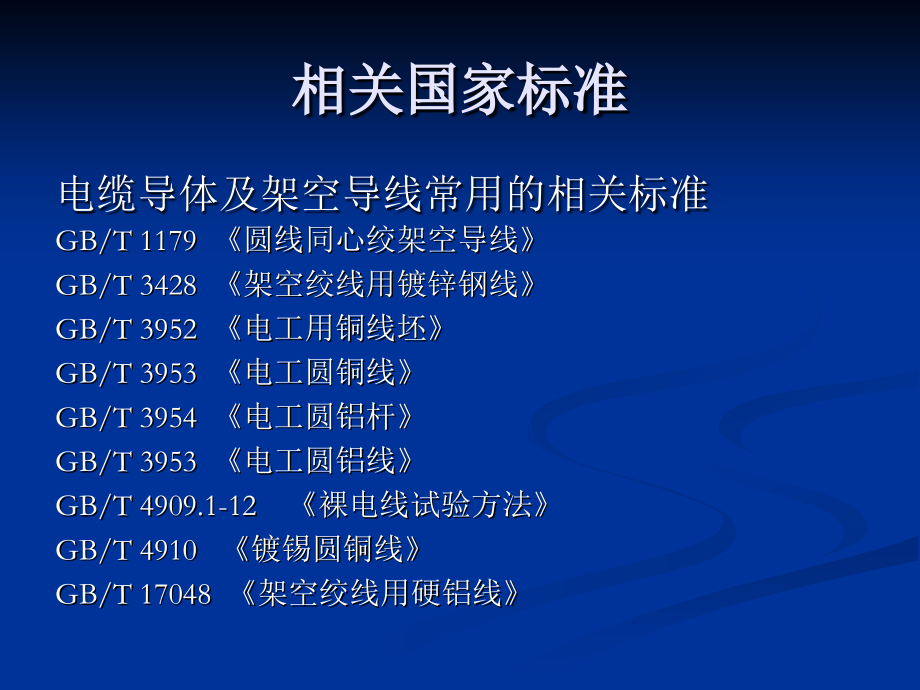

,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,电缆导体及架空导线,昆明电缆集团,相关国家标准,电缆导体及架空导线常用的相关标准,GB/T 1179 ,圆线同心绞架空导线,GB/T 3428 ,架空绞线用镀锌钢线,GB/T 3952 ,电工用铜线坯,GB/T 3953 ,电工圆铜线,GB/T 3954 ,电工圆铝杆,GB/T 3953 ,电工圆铝线,GB/T 4909.1-12 ,裸电线试验方法,GB/T 4910 ,镀锡圆铜线,GB/T 17048 ,架空绞线用硬铝线,GB/T 3956,电缆的导体,GB/T 23308,架空绞线用铝,-,镁,-,硅系合金圆线,电缆导体,电缆导体分类：,分为第一类、第二类、第五类、第六类,其主要区别为线芯的结构和单线直径,第一类导体,定义：实心导体,实心铜导体截面应为圆形，多为,16mm,以下，,25,mm,以上为特殊用途使用，如矿物绝缘。,10,mm,-35,mm,的实心铝导体截面为圆形，对于多芯电缆可以是圆形或者成型截面。,导体结构,第二类导体,定义：绞合型导体,分为两类：,1,、非紧压型绞合导体,注意：不可用于中高压电缆的生产,2,、紧压绞合圆形导体和绞合成型导体,导体结构,第五类、第六类导体,定义：软导体,只有铜材料,有单线最大直径限制,第五类导体,截面,0.5,至,1.0,，单线直径小于,0.21mm,截面,1.5,至,2.5,，单线直径小于,0.26mm,截面,4,至,6,，单线直径小于,0.31mm,截面,10,至,50,，单线直径小于,0.41mm,截面,70,至,400,，单线直径小于,0.51mm,截面,500,至,630,，单线直径小于,0.61mm,第六类导体,截面,0.5,至,4,，单线直径小于,0.16mm,截面,6,至,35,，单线直径小于,0.21mm,截面,50,至,150,，单线直径小于,0.31mm,截面,185,至,300,，单线直径小于,0.41mm,导体结构,电缆导体结构表述含义,例如：紧压圆形铜导体,240mm,1+6+12+18/2.95,表示此导体中心根为,1,根，第一层由,6,根单线组成，第二层导体由,12,根单线组成，第三层由,18,根单线组成，单线直径,2.95mm,。,束绞铜导体,240mm,3+9+15+21/23/0.51,表示此导体中心根为,3,束股线组成，第一层由,9,束股线组成，第二层导体由,15,束股线组成，第三层由,21,束股线组成，每束由,23,根直径,0.51mm,的单线组成。,一般第一类导体只用其截面面积表示，例如直径,1.75mm,的单线在直接用作电缆线芯时就直接表述为,2.5mm,线芯。,架空导线,架空导线可以大体上分为两类,1,、钢芯铝绞线,2,、绝缘架空线,钢芯铝绞线,多用于干线电力输送，造价较低，架设成本较低，产品本身无绝缘，依靠空气绝缘，所以架设时应与周围物体保持距离，有很多的型号，可以根据不同的需求来选择相应的型号。,钢芯铝绞线结构,钢芯铝绞线种类,JL/G1A,、,JL/G1B,、,JL/G2A,、,JL/G2B,、,JL/G3A,钢芯铝绞线,JLHA1/G1A,、,JLHA1/G1B,、,JLHA1/G3A,、,JLHA2/G1A,、,JLHA2/G1B,、,JLHA2/G3A,钢芯铝合金绞线,殷钢芯耐热铝合金绞线,碳纤维高导电率铝合金绞线,钢芯铝绞线型号含义：,例如：型号,JL/G1A-630/45-45/7,代表：普通强度钢芯；,630mm,铝导体面积和,45,mm,钢芯截面积；,45,根铝单线和,7,根钢线,绝缘架空线,简单的说就是钢芯铝绞线或者铝绞线、硬铜绞线挤上绝缘层。用于支线电力输送，相比电力电缆价格便宜，因为是架空敷设，其敷设成本也低于入地敷设的交联电缆和塑力缆。和钢芯铝绞线的主要区别是，因为有绝缘层，所以再使用过程中可以与树木等物体有接触。多使用于小城镇、乡村的之间的电力输送。,绝缘架空线的分类,按照结构来分，可以分为有钢芯和无钢芯两种，区别为能承受的拉力大小。,按照绝缘来分，可以分为普通和薄绝缘型号，区别是使用过程中是否能长时间与树木接触。薄绝缘的型号，只允许短暂性的接触,绝缘架空线型号,JKYJ,铜芯交联聚乙烯绝缘架空电缆,JKLGYJ,加强型铝芯交联聚乙烯绝缘架空电缆,JKV,铜芯聚氯乙烯绝缘架空电缆,JKLV,铝芯聚氯乙烯绝缘架空电缆,导体生产工艺,简单的说导体工艺步骤为：,电工用铜杆、铝杆通过拉机拉制，成为各种规格的线芯，再根据电缆产品需求将线芯绞合成为导体，如果是钢芯铝绞线的生产则是，将导电线芯绞制在镀锌钢绞线外层。,铝单线拉制：,目前公司采用的铝单线拉制设备主要有积蓄式,8,模、,9,模拉机，,13,模滑动式铝大拉机。,使用的电工圆铝杆尺寸为,9.5mm,，拉制单线范围通常为,1.8mm-4.5mm,。,使用模具为碳化物模和聚晶模，从使用上看聚晶模因为比较耐磨，适合大批量产品生产。,铜单线拉制：,目前公司的铜大拉机拉制单线的范围为,1.2mm-,4mm,。铜中拉机拉制单线范围为,0.4mm-,1.2mm,。铜小拉机拉制单线范围为,0.15mm-,0.4mm,（但是裸线这件通常只生产,0.2,以上的铜单线）。航安公司目前装备有微拉机。可以拉制,0.12mm,、,0.15mm,铜单线，通常这类线芯用于,RVS,电缆的生产。,绞线工艺概述：,目前公司最常用的绞制设备分为两类，,1.,管式绞线机，,2.,框式绞线机。其特点为：,管是绞线机：只能用于生产外层不多于,7,根、,12,根（看具体设备型号）的线芯，且一次只能绞制,1,层，但其生产速度很快，达到每分钟,40,米以上。多用于生产小截面导体线芯、芯线或者小截面钢芯铝绞线,框式绞线机：可同时绞制多层产品，外层组多可绞制,30,根线芯，但生产速度慢，每分钟,20,米以下。多用于生产大截面导体线芯或者大截面钢芯铝绞线,束线机概述：,生产复绞线是需要使用束线机将单线束制成股，有部分小截面多芯电缆也使用束线机直接生产线芯，束线机所采用的方式与与绞线机不同，所以能生产单线直径很小的多芯线，但其绞合质量相比绞线机差，常有跳股等情况出现（不过因为其界面小，所以在后续生产中这些问题不会造成影响），通常单线直径,1mm,以下的单线绞制，就采用束线,热浸镀工艺,目前公司的产品中有部分对焊接、线芯防腐有要求，所以需要采用镀锡铜线。镀锡所采用的是热浸镀的方法。简单的说就是，将铜丝浸入锡液内，让其表面附着上一层金属锡，然后通过镀模来控制其镀层厚度和单线直径。,
