FTTH-光功率测试.ppt

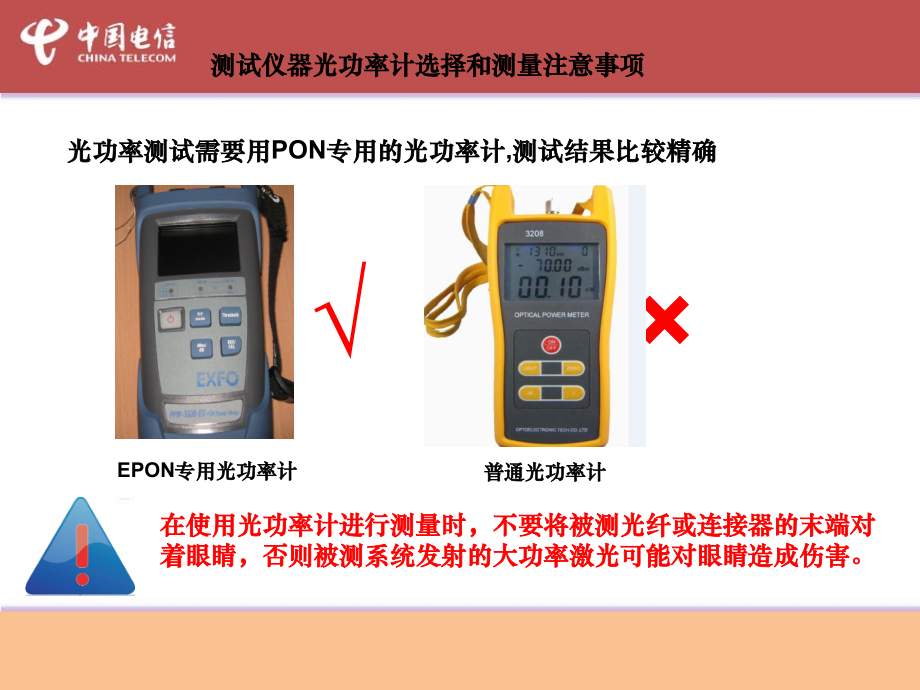

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,FTTH,光功率测试规范,测试仪器光功率计选择和测量注意事项,光功率测试需要用,PON,专用的光功率计,测试结果比较精确,EPON,专用光功率计,普通光功率计,在使用光功率计进行测量时，不要将被测光纤或连接器的末端对着眼睛，否则被测系统发射的大功率激光可能对眼睛造成伤害。,在不进行测量时，请将光功率计的防护帽盖好，否则会因为长期暴露在空气中附着灰尘而导致测量误差，如果光探测器前端面脏了，会导致透过的入射光被衰减，严重影响光功率测量的精度，需要清洁光探测器，清洁方法如下：,光功率计的保护与清洁,将顶部固定,FC,法兰连接器的四个螺钉取下。,将,FC,连接器轻轻取出后，会看到下面的光探测器。,用棉签儿沾无水酒精轻轻擦洗这个光探测器前端的玻璃窗体端面。,清洁完，等三分钟晾干后将,FC,法兰连接器轻轻恢复原位用螺钉固定。,光功率计常用按键和计量单位使用说明,在,dBm,测量模式下按此键一下，进入相对测量模式，测量将显示,dB,值。,绝对测量模式：显示值为被测系统绝对测量值，以,dBm,为单位。,相对测量模式：显示值为被测系统绝对测量值减去,REF,的差值，以,dB,为单位。,在,dBm,测量模式下按此键，测量值将作为参考功率被存储，按任何键返回测量模式。,”,dBm,/dB”,相对绝对测量,模式切换键,“,REF,”参考功率存储键,dB,是无量纲单位，它表示两个信号之间的幅度差。,dBm,是有量纲单位，它表示以,1,毫瓦为基准时的计量单位。例如我们定义在,50,欧姆负载上得到,1,毫瓦功率时为,0dBm,那么,10dBm,就是,10,毫瓦，,20dBm,就是,100,毫瓦，,dB,与,dBm,区别,OLT,光功率测量方法,PON,专光功率计有两个测量端口，一个测,OLT,的发光功率，一个测量,ONU,的发光功率，测量,OLT,发射光功率只需要将尾纤直接插到光功率上,OLT,的端口即可，就可以通过读取光功率上,1490nmOLT,显示的数值测量得到,OLT,在此处光功率值，此处光功率上的数值为,-13dbm,OLT,光功率测连接图,OLT,光功率测试读数图,ONU,光功率测量方法,ONU,光功率测量：由于,ONU,是被动发光，只有当,ONU,接受,OLT,的光之后才能发光，所以必须将光功率计串联到,OLT,和,ONU,之间，即将连接,ONU,的尾纤连接到光功率测试仪的,ONU,端口，将连接,OLT,端口的尾纤连接到光功率测试仪的,OLT,端口，串联之后就可以就可以通过读取光功率上,1310nmONT,显示的数值测量得到,ONU,光功率值。下图,ONU,发射光功率为,2.2dBm,。,ONU,光功率测试连接图,ONU,光功率测试读数图,OLT,信息箱,ODF,主干光缆,接头盒,ONU,配纤光缆,端局或模块,单元楼道,分纤盒,皮线光缆,小区光交,分器,配纤光缆,A,B,C,FTTH,典型的光路路由图,光纤衰减取,0.36dB/km,光活动连接器插入衰减取定：,0.5dB/,个,皮线光缆直插头,0.3dB/,个,光缆熔接接头,0.1dB/,个,分光器典型插入衰减参考值,光功率的衰减包括光纤、光分路器、光活动连接器、光纤熔接接头所引入的衰减,FTTH,典型的光路中各点引入衰耗值,分光器类型,1:2,1:4,1:8,1:16,1:32,1:64,FB,或,PLC,3.6dB,7.3dB,10.7dB,14.0dB,17.7dB,20.3dB,OLT,光发送电平,:0,4dbm(1490nm),；,OLT,光接收电平,:,24,8dbm(1310nm),；,ONU,光发送电平,1.04.0dbm,（,1310nm,）；,ONU,光接收电平,:,24.0,3.0dbm,（,1490nm,）；,全程光路各点光功率损耗值,(,单元光缆,0.5KM),典型的,OLT,和,ONU,发光和接受光功率范围值,ODF,衰耗,小区光交衰耗,光分路器衰耗,单元光缆衰耗,单元分纤箱衰耗,用户端衰耗,(DB),(DB),(DB),(DB),(DB),(DB),1,1,20.3,0.18,0.1,0.5,功率率的测量以,OLT,的发射功率为准，测量,1490nm,波段，以取,OlT,发光功率,1,4dbm,范围计算为例，全程的功率衰耗后给点应测的值范围,在正式环境测试时可按照现场实际情况及主干光缆长度等测得的值在各点的光功率测试在表格内值的附近相差不大于,3,个,dbm,都属于正常。,光功率测试案例,分光比,A,点（小区光交）,B,点（分纤盒）,C,点（用户处）,1:16,-13.8,-16.8dbm,-14.08,-17.08 dbm,-14.58,-17.58 dbm,1:32,-16.78,-19.78dbm,-16.96,-19.96 dbm,-17.46,-20.46dbm,1:64,-19.66,-22.66 dbm,-19.66,-22.66 dbm,-20.16,-23.16 dbm,谢 谢！,
