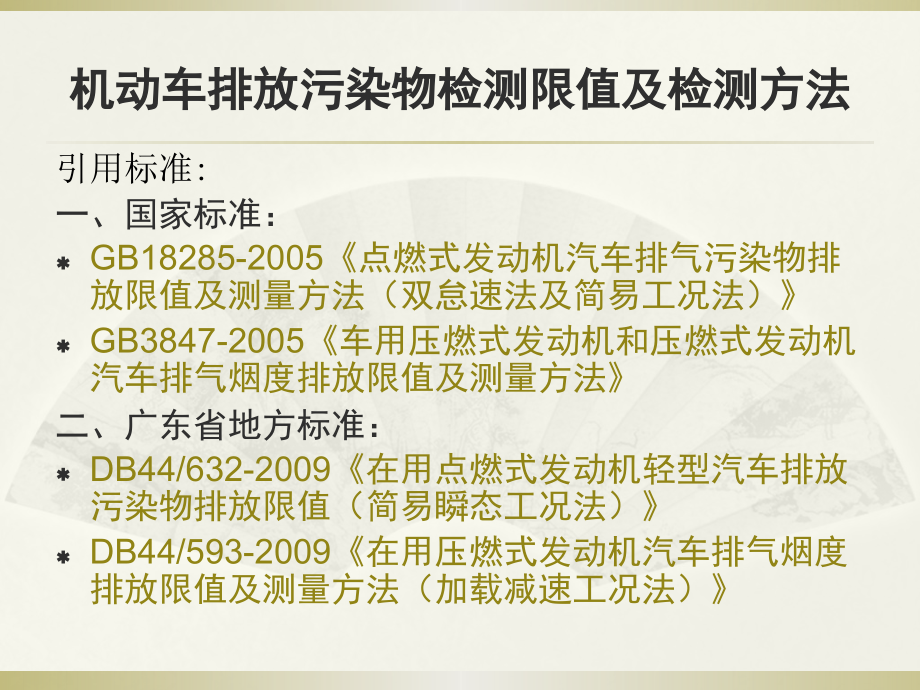

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2011-8-25,#,机动车排放污染物检测限值及检测方法,机动车排放污染物检测限值及检测方法,引用标准,:,一、国家标准：,GB18285-2005,点燃式发动机汽车排气污染物排放限值及测量方法（双怠速法及简易工况法）,GB3847-2005,车用压燃式发动机和压燃式发动机汽车排气烟度排放限值及测量方法,二、广东省地方标准：,DB44/632-2009,在用点燃式发动机轻型汽车排放污染物排放限值（简易瞬态工况法）,DB44/593-2009,在用压燃式发动机汽车排气烟度排放限值及测量方法（加载减速工况法）,标准内容,GB18285-2005,点燃式发动机汽车排气污染物排放限值及测量方法（双怠速法及简易工况法）,实施日期：,2005,年,7,月,1,日,标准适用于,:,装用点燃式发动机的新生产和在用汽车。,术语和定义：,学习要点：检测方法和判定标准按不同车型不同生产年份划分，要求掌握从行驶证、登记证书、车辆合格证得到的资料，判别被检车辆使用什么检测方法和什么判定标准的重要依据。,1.,轻型汽车：,指最大总质量不超过,3500kg,的,M1,类、,M2,类和,N1,类车辆。,2.,M1,、,M2,、,N1,类车辆：,M1,类车指至少有四个车轮，或有三个车轮且厂定,最大质量超过,1000kg,，除驾驶员座位外，,乘客座位不超过,8,个的载客车辆。,M2,类车指至少有四个车轮，或有三个车轮且厂定,最大总质量超过,1000kg,，除驾驶员座位外，,乘客座位超过,8,个，且厂定最大总质量不超过,5000kg,的载客车辆。,N1,类车指至少有四个车轮，或有三个车轮且厂定,最大总质量超过,1000kg,厂定最大总质量不超过,3500kg,的载货车辆。,3.,重型汽车：,指最大总质量超过,3500kg,的车辆。,4.,第一类轻型汽车：,设计乘员数不超过,6,人（包括司机），且最大总质量,2500kg,的,M1,类车。,5.,第二类轻型汽车：,本标准适用范围内除第一类车以外的其他所有轻型汽车。,6.,新生产汽车：,本标准中指制造厂合格入库或出厂的汽车。,7.,在用汽车：,指已经登记注册并取得号牌的汽车。,8.,基准质量（,RM,）：,指整车整备质量加,100kg,质量。,行驶证范本,:,9.,最大总质量：,指汽车制造厂规定的技术上允许的车辆最大质量。,11.,排汽污染物：,汽油发动机汽车指排气管排放的气体污染物。通常指,一氧化碳（,CO,）、碳氢化合物（,HC,）、及氮氧化物（,NO,x,）。,因为汽油发动机汽车排出的氮氧化物（,NO,x,）主要成分是二氧化氮（,NO,2,）。所以氮氧化物（,NO,x,）用二氧化氮（,NO,2,）当量表示。,学习要求：掌握排放污染物的化学名称和单位。,12.,一氧化碳（,CO,）、碳氢化合物（,HC,）和氮氧化物（,NO,）,的体积浓度：,排气中一氧化碳（,CO,）的体积分数即为一氧化碳（,CO,）体积浓度，以“,%,（体积分数）”表示；,排气中碳氢化合物（,HC,）的体积分数既为碳氢化合物（,HC,）的体积浓度，以“,10,-6,（体积分数）”表示；,（,如旧设备仍用,ppm,作单位，需转为,10,-6,表示）,排气中一氧化氮（,NO,）的体积分数即为一氧化氮（,NO,）体积浓度，以“,10,-6,（体积分数）”表示；,（,如旧设备仍用,ppm,作单位，需转为,10,-6,表示）,13.,额定转速：,指发动机发出额定功率时的转速。,14.,怠速与高怠速工况：,怠速工况指发动机无负载运转状态。,1.,即离合器处于接合位置，变速器处于空档位置（对于自动变速箱的车应处于“停车”或“,P,”档位）；,2.,采用化油器供油系统的车，阻风门应处于全开位置；,3.,油门踏板处于完全松开位置。,高怠速功况指满足上述,(,除最后一项）条件，用油门踏板将发动机转速稳定控制在,50%,额定转速或制造厂技术文件中规定的高怠速转速时的功况。本标准中将轻型汽车的高怠速转速规定为,2500100r/min,，重型车的高怠速转速规定为,1800100r/min,；如有特殊规定的，按照制造厂技术文件中规定的高怠速转速。,15.,过量空气系数（,）：,燃烧,1kg,燃料的实际空气与理论上所需空气量之质量比。,16.,气体燃料：,指液化石油气（,LPG,）或天然气（,NG,）。,17.,两用燃料车：,能燃用汽油和一钟气体燃料的车辆。,18.,单一燃料车：,指能燃用汽油和一种气体燃料，但汽油仅用于紧急情况或发动机起动用，且汽油箱容积不超过,15L,的车辆。,双怠速法检测方法,:,学习要点：掌握双怠速检测法的检测方法和注意事项。,1.,在检测前，需对车辆进行外观检查（如机油、冷却液面应在正常范围内，切断所有损耗发动机功率的装置，如空调等）。保证被检测车辆处于制造厂规定的正常状态,发动机进气系统应装有空气滤请器,排气系统应装有排气消声器,并不得有泄漏。,（注意事项：由于双怠速检测法是在汽车静止状态下，将发动机转速提升至额定转速的,70%,。因此可能会造成对发动机有一定的损害，所以检测前认真仔细的做好外观检测尤为重要。）,2.,在发动机上安装转速计、点火正时仪、冷却液和润滑油测温计等测量仪器。测量时，发动机冷却液和润滑油温度应不低于,80,，或者达到汽车使用说明书规定的热车状态。,转速计、点火正时仪：现时采样方式一般有分火线传感、电池池极传感、点烟器传感、及震动传感等方式。其中分火线传感、电池池极传感、点烟器传感是测量发动机点火产生的脉冲电感应测出发动机的实际转速，震动传感是测量发动机做功时产生的规律震动测量出发动机的实际转速。安装传感器后要检测车辆的实际转速和测量转速误差是否过大。,油温尺：油温尺一般在机油尺位置插入，但由于各种车辆结构的差异，插油温尺时要注意调整油温尺的长度，避免因油温尺插入过长而损坏发动机。,点烟器传感器的安装：如图将传感器垂直插入车辆的点烟器，然后在仪器面版选择对应的气缸数,等待仪表板显示的转速数据稳定。,电池池极传感器的安装：将转速传感器按“,+,”“,-,”极夹好，然后在仪器面版选择对应的气缸数。等待仪表板显示的转速数据稳定。,（注意：夹池极传感器的时候应分辨清楚“,+,”“,-,”极，先夹好一个极再夹另一个极。避免操作失误而对仪器造成损坏。）,分火线传感器的安装：将分火线嵌进传感器的凹位中，然后在仪器面版选择对应的气缸数。等待仪表板显示的转速数据稳定。,（注意：安装传感器时传感应注意传感器的安装方向,传感器避免与车辆其他引线接触。,),震动传感器的安装：将发动机的铁平面清洁干净，然后将震动传感器磁头端平稳地吸附在发动机的铁平面上，然后待转动稳定。,3.,发动机从怠速状态加速到,70%,额定转速，运转,30s,后降至高怠速状态。将取样探头插入排气管中，深度不少于,400mm,，并固定在排气管上。维持,15s,后，由具有平均值功能的仪器读取,30s,内的平均值，或者人工读取,30s,内的最高值和最低值，其平均值即为高怠速污染物检测结果。对于使用闭环控制电子燃油喷射系统和三元催化转化器技术的汽车，还应同时读取过量空气系数（,）的数值。,4.,发动机从高怠速降至怠速状态,15s,后，由具有平均值功能的仪器读取,30s,内的平均值，或者人工读取,30s,内的最高值和最低值，其平均值即为怠速污染物检测结果。,5.,若为多排气管时，取各排气管测量结果的算术平均值作测量结果。,6.,若车辆排气管长度小于测量深度时，应使用排气加长管。,排放污染物排放限值：,注：,对于,2001,年,5,月,31,日以后生产的,5,座以下（含,5,座）的微型面包车，执行此类在用车排放限值。,类别,车 辆 类 型,高怠速,怠速,CO%,HC10,-6,CO%,HC10,-6,1995,年,7,月,1,日前生产的轻型汽车,4.5,1200,3.0,900,1995,年,7,月,1,日起生产的轻型汽车,4.5,900,3.0,900,2000,年,7,月,1,日起生产的第一类轻型汽车,0.8,150,0.3,100,2001,年,10,月,1,日起生产的第二类轻型汽车,1.0,200,0.5,150,1995,年,7,月,1,日前生产的重型汽车,5.0,2000,3.5,1200,1995,年,7,月,1,日起生产的重型汽车,4.5,1200,3.0,900,2004,年,9,月,1,日起生产的重型汽车,1.5,250,0.7,200,2005,年,7,月,1,日起新生产的第一类轻型汽车,0.5,100,0.3,100,2005,年,7,月,1,日起新生产的第二类轻型汽车,0.8,150,0.5,150,2005,年,7,月,1,日起新生产的重型汽车,1.0,200,0.7,200,过量空气系数（,）的要求：,对于使用闭环控制电子燃油喷射系统和三元催化器技术的汽车进行过量空气系数（,）的测定。发动机转速为高怠速转速时，（,）应在,1.000.03,或制造厂规定的范围内。进行（,）测试前，应按照制造厂使用说明书的规定预热发动机。,（提示：但在实际操作中，由于现时车辆新技术的革新，部分高档车辆发动机具有稀薄燃烧功能。“,”值可能会超出该标准范围。遇到该种情况时，建议按照制造厂提供的“,”值要求考核。）,
