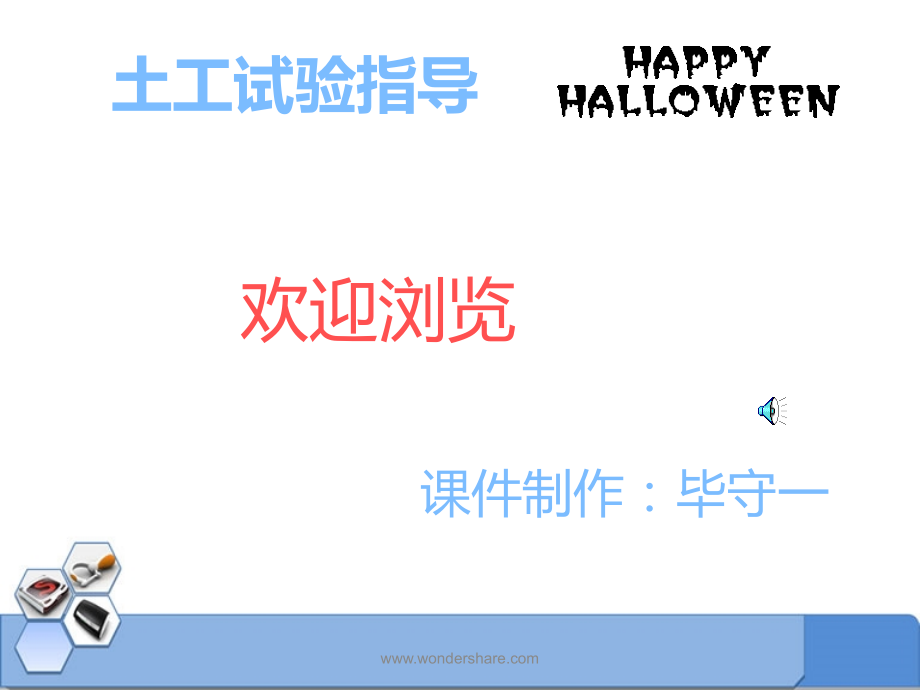

土工试验教学.pps

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,土工试验指导,欢迎浏览,课件制作：毕守一,试验项目,颗粒分析,试验,液限,试验,容重,试验,渗透,试验,含水量,试验,压缩,试验,比重,试验,直接剪切,试验,塑限,试验,击实,试验,颗粒,分析试验,试验,原理,仪器,设备,操作,步骤,计算及制图,记录,比重计的校正,试验,原理,1,、分散团粒，制成悬液；确定粒径小于,0.1,mm,土颗粒在水中沉降速度及其换算。,2,、,颗粒直径平方与沉降速度成正比，测速度大小来区分粒径大小。试验测土粒在水中下沉距离,L,和时间,t，,用公式求,d。,3、,测,L,深度处悬液比重与原悬液比重，相比得小于,d,颗粒重量百分数。,仪器设备,乙种比重计,量筒二个，容积,1000,ml,天平：感量,0.01,g,搅拌器,煮沸设备：电热器、三角烧瓶,分散剂：,4%,六偏磷酸钠,其它：温度计、蒸馏水、烧杯、研钵、秒表,操作步骤,制、称土样,煮沸分散和制悬液,搅拌悬液和定时测读,制、,称土样,土样,100200,g，,放研钵中研散,过,2,mm,筛称,30,g,干土倒烧杯中，注入,20,ml,蒸馏水浸泡,浸泡大于,18,小时,煮沸分散和,制悬液,电热器上煮沸，粘土,1,h,其它土,0.5,h。,冷却后倒入量筒内，加,4%,六偏磷酸钠,10,ml,再注入蒸馏水使悬液达,1000,ml,搅拌悬液和,定时测读,用搅拌器在悬液中搅,1,分，往复各,30,次。,取出搅拌器，立即开秒表，测,1、5、30、120、140,分时比重计的读数。读数前,1020,秒将比重计放在接近读数的深度，且应在筒中部。,每次一读完应取出比重计于量水筒中，同时测悬液温度。,比重计的校正,土粒比重假定,2.65,，若不是应校正。,沉降距离校正：比重计放入液面会升高。,温度校正：比重计,20,造的，不是应校正,刻度校正：已知比重标准溶液，测时误差为校正值,弯液面校正：悬液浑浊只能读上缘读数，但应下缘读数。校正：比重计置于水中，上下缘读数差值。,容重试验,仪器设备：环刀（,内径,68,mm,高23,mm）,感量,0.1,g,天平；切土刀；钢丝锯；凡士林,操作步骤,计算,记录,操作步骤,测环刀容积,V,和重量,W,1,环刀内涂凡士林，刃口向下放在土样上，用切土刀将土样削平,环刀下压，边削边去环刀外的土，至土样伸出环刀为止,环刀两端余土削平,擦净环刀外壁，称环刀和土的总重,W,2,含水量试验,仪器设备：环刀（,内径,68,mm,高23,mm）,感量,0.1,g,天平；切土刀；钢丝锯；凡士林,操作步骤,计算,记录,含水量试验操作步骤,称湿土重：取土样,1530,g,放入重,W,0,称量盒内，盖上，称出盒与湿土总重,W,1,烘干冷却：打开盒盖放入烘箱烘至恒重，取出，盖上盒盖放入干燥箱内冷却，称盒与干土总重,W,2,，,烘干时间砂土,26,时，粘土,6,小时以上。,比重试验,仪器设备：,感量,0.001,g,天平；,100,ml,或50,ml,比重瓶；烘箱；蒸馏水；温度计；筛；漏斗；滴管,操作步骤,计算,记录,比重试验操作步骤,取过,5,mm,筛的烘干土,15,g,用玻璃漏斗装入洗净烘干的比重瓶内，称瓶与土合重,蒸馏水加入，至瓶一半处摇动比重瓶且进行煮沸（砂土,30,分，粘土,1,时）,蒸馏水加近满，等温度稳定和悬液澄清盖紧瓶盖，称瓶、水与土合重,倒去悬液，洗净比重瓶，注入与试验温度同的蒸馏水至近满，盖紧瓶盖，称瓶与水合重,塑限试验,仪器设备：,毛玻璃,25,25,5,cm,；,钢丝；电烘箱；称量盒；感量,0.10.001,g,天平；调土刀；滴管,操作步骤,计算,记录,塑限试验操作步骤,取一小块接近塑限含水量的土样，用手搓成圆形，再用手掌在毛玻璃板上来回轻搓,用力要均匀，长不超过手掌宽且不中空,搓至直径,3,mm,若产生裂缝且断裂，此时土含水量即为塑限；若不裂，土含水量大于塑限；若直径小于,3,mm,裂，土含水量小于塑限。,取符合试验标准断裂土样,35,g，,放入称量盒测其含水量，须进行二次平行测定，取平均值,液限试验,仪器设备：,锥式液限仪；毛玻璃板；烘箱；称量盒；感量,0.01,g,天平；调土刀；滴管；干燥器；,0.5,mm,筛,操作步骤,计算,记录,液限试验操作步骤,选有代表性天然含水量的土样，在毛玻璃上调匀，若用风干土应浸泡并静置,1,天,分层装入试杯中，满后刮去余土与杯口齐平，不能用刀涂抹和反复涂抹，含水量会变化,液限仪圆锥尖上抹一层润滑油，提住上端手柄使锥尖与土样面齐平，轻放，锥沉入土中，,15,s,沉深,10,mm，,此时土含水量即为液限含水量。大或小时应将杯中土全部挖出，去掉有油的土后在调土皿重调，重复直至符合要求,调土刀取锥孔附近土,1015,g，,烘干测含水量,胰腺癌如何饮食调理
