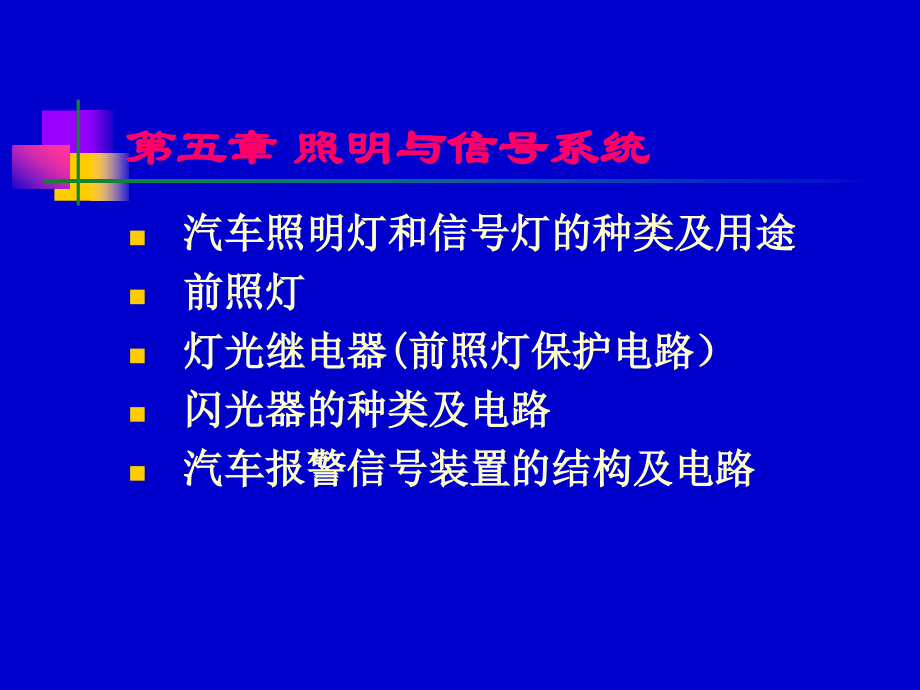

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第五章 照明与信号系统,汽车照明灯和信号灯的种类及用途,前照灯,灯光继电器,(,前照灯保护电路）,闪光器的种类及电路,汽车报警信号装置的结构及电路,第一节 汽车照明灯和信号灯的种类及用途,汽车的照明系统主要由灯具、电源和电路（包括控制开关）三大部分组成。而灯具大体分为照明用的灯具和信号及标志用的灯具。照明用的灯具有前照灯、防雾灯、后照灯、牌照灯、顶灯、仪表灯和工作灯等。信号及标志用灯具有转向信号灯、制动灯、小灯、尾灯、指示灯和警报灯等。,第二节 前照灯一、前照灯的照明要求,1.前照灯应保证车前有明亮而均匀的照明，使驾驶员能看清车前100,m,以内路面上的任何障碍物。随着高速公路的建成，汽车行驶速度的提高，要求汽车前照灯的照明距离也相应的增长，现代有些汽车的前照灯照明距离已达到200250,m。,2.,应具有防止眩目的装置，确保夜间两车迎面相遇时，不使对方驾驶员因产生眩目而造成事故。,二、前照灯的结构,前照灯由光源(灯泡)、反射镜、配光镜三部分。,1.灯泡,汽车前照灯灯泡的结构,:,灯泡的灯丝由功率大的远光灯丝和功率较小的近光灯丝组成。,灯丝由钨丝制作成螺旋状，以缩小灯丝的尺寸，有利于光束的聚合。,1.灯泡,1,充气灯泡,的内部抽成真空并充满了惰性气体。,但是灯丝的钨质点仍然要蒸发，使灯丝损耗。而蒸发出来的钨沉积在灯泡上，使灯泡发黑。,2,新型的,卤钨灯泡,（即在灯泡内充以惰性气体中渗入某种卤族元素），减少了钨的蒸发和灯泡发黑。,3,氙气灯,，又称高强度气体放电灯，英文简称,HID,。汽车用氙气灯产品由氙气灯泡、变压安定器和绝缘导线组成。其工作原理是，接通电源后，通过变压器，在瞬间内将,12V,电源升至,2,万伏以上的高压脉冲电压，激活氙气灯泡中的氙气在电弧中产生,6000K-10000K,色温度的强劲光芒，颜色呈晶钻白中略带紫蓝。它利用特殊氙气体在超高电压状态下击发放电的原理，彻底抛弃了传统的燃烧钨丝发光原理，是照明系统领域的革命性变革。,缺点：氙气灯很亮，稍微调整不好，就会对其他车辆产生很大影响。,2.,反射镜,反射镜一般用0.60.8,mm,的薄钢板冲压而成,反射镜的表面形状呈旋转抛物面，其内表面镀银、铝或镀铝，然后抛光。,由于镀铝的反射系数可以达到94以上，机械强度也较好，所以现在一般采用真空镀铝,。,反射镜,由于前照灯灯泡灯丝发出的光度有限，功率仅4560,W。,如无反射镜，那只能照清汽车灯前6,m,左右的路面。而有了反射镜之后，使前照灯照距可达到150,m,。,3.,配光镜,配光镜又称散光玻璃，它是用透光玻璃压制而成，是很多块特殊的棱镜和透镜的组合。,其几何形状比较复杂，外形一般为圆形和矩形,配光镜的作用是将反射镜反射出的平行光束进行折射，使车前路面和路线都有良好而均匀的照明。,(1)水平方向散射,(2)铅直方向下折射,配光镜配光效果图,为了弥补具有反射镜的前照灯因为光束太窄、照明不大的缺点，采用了配光镜。采用了配光镜后，前照灯的光束的分布如图所示。,可将车前方和右方的人行道照亮。,三 前照灯避免眩目的措施,1 前照灯采用远近光（双灯丝）变光措施,远光灯丝位于反射镜焦点上，近光灯丝位于反射镜焦点的上方偏右,三 前照灯避免眩目的措施,2 采用装有遮光罩（配光屏）的双丝灯泡,遮光罩（配光屏）的作用,三、前照灯避免眩目的措施,3.,采用装有遮光罩（配光屏）的双丝灯泡和偏转配光镜实现非对称性配光。,四、前照灯的类型,通常按反射镜的结构形式可分为可拆式、半封闭式和封闭式前照灯三种。,此外还有反射式前照灯和投影式前照灯,四、前照灯的类型,投射式前照灯用凸透镜和,遮光,镜取代配光镜。,投射式前照灯外形美观，现代轿车经常采用,五、前照灯的保护电路（,灯光继电器）,东风,EQ1090,型汽车,前照灯的保护电路,电路图,工作原理,工作原理,工作原理,第三节 转向信号灯和闪光器,信号灯分类,汽车上常用的信号灯主要包括：制动信号灯，转向信号灯，倒车信号灯，报警信号灯，示廓灯等。,在转向或危急报警信号系统中，用于控制信号灯闪光的装置称为闪光器,汽车用闪光器有热丝式、电容式、电子式等型式。,热丝式闪光器,一、热丝式闪光器及转向灯电路,二、电容式闪光器,电容式闪光器使用时应注意,使用时应注意：,(1)必须按规定的灯泡功率选用灯泡；,(2)接线必须正确 一端接蓄电池，一端接转向灯开关。,三、电子闪光器,电子闪光器工作可靠，使用寿命长，目前广泛使用。,电子闪光器分为有触点和无触点、集成电路和晶体管等多种形式。,三、电子闪光器法国,Kucellier,晶体管闪光器,三、法国,Kucellier,晶体管闪光器电路原理,在接通电源前，所有的元件处于不工作的状态，当接通电源后，电容,C1,经,R4,，,R3,充电，由于充电电流很小，,M,点电位很低，不足以使,T1,导通。电流经,R1,，,T2,导通，继电器,J,得电，触点闭合，同时向电容,C1,充电。当,M,点电位上升到足以使,T1,导通时，,T2,就截止，继电器释放触点，,C1,经电阻,R4,，,R3,保持充电。当转向开关,S,拨向左或右时，信号灯电流经,R4,，所以不足以使信号灯亮。与此同时，,C1,通过,R3,，转向信号灯放电，,M,点电位下降，,T1,截止，,T2,导通，触点闭合，转向信号灯亮，同时向,C1,充电。当,M,点电位提高使,T1,导通时，,T2,截止，触点断开，信号灯灭，电容,C1,又经,R3,放电，如此反复，转向灯以一定的频率闪烁。,监视电路工作原理：,
