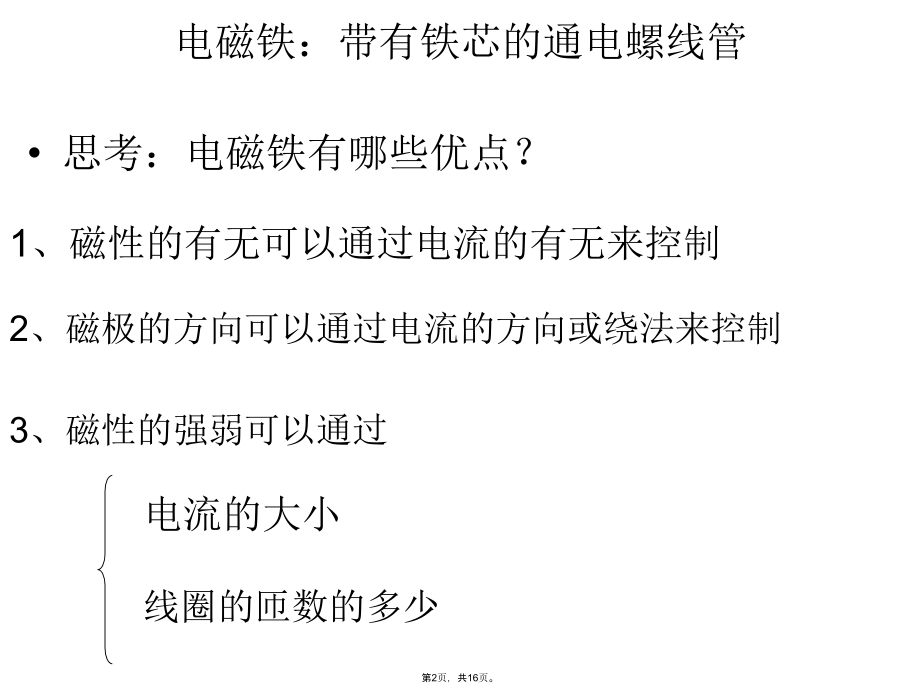

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,11/7/2009,#,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,1 练习判断磁场方向,2、为了增强通电螺线管的磁性强弱,有哪些方法？,1、插入铁芯,2、增加线圈的匝数,3、增大线圈的电流强度,第1页，共16页。,思考：电磁铁有哪些优点？,电磁铁：带有铁芯的通电螺线管,1、磁性的有无可以通过电流的有无来控制,2、磁极的方向可以通过电流的方向或绕法来控制,3、磁性的强弱可以通过,电流的大小,线圈的匝数的多少,第2页，共16页。,电磁铁的应用,第3页，共16页。,电铃,、观察电铃工是如何工作的,、电铃的主要结构,电磁铁,铁铃,弹簧片,小锤,电路闭合通电，电磁铁产生磁性,磁性吸引弹簧片，铁锤打击铁铃而发声,电路断开，电磁铁失去磁性,弹簧片的弹性，使电路又重新闭合。,第4页，共16页。,讨论：电磁选矿机和电磁起重机是如何工作的，请你用电磁铁的特点，进行解释,第5页，共16页。,电磁选矿机,工作原理：不同矿物质具有不同的磁性，用可以旋转的圆形电磁铁吸引这些矿物质，由于它们受到的磁力不同，从而可以把不同磁性的矿物质分开。,第6页，共16页。,工作原理：把电磁铁放在被起重的含铁质的物体上,接通电流,电磁铁产生磁性,把铁质物体吸起,放下时,只要断开电流即可。,1、电磁继电器是由 控制的开关,利用电磁继电器,可以通过控制 压电路中的通断间接地控制 压电路的通断。,控制电路（低压、低电流电路）,1、电磁继电器是由 控制的开关,利用电磁继电器,可以通过控制 压电路中的通断间接地控制 压电路的通断。,观察电磁继电器的工作过程,5、在图所示装置中，当工作电路发生故障而断开时红灯亮，而且铃响报警；,1、电磁继电器是由 控制的开关,利用电磁继电器,可以通过控制 压电路中的通断间接地控制 压电路的通断。,5、在图所示装置中，当工作电路发生故障而断开时红灯亮，而且铃响报警；,工作原理：列车轨道上强电磁铁的磁极与列车上的电磁铁的磁极是同名磁极相互排斥，使列车悬浮，消除了磨擦，减少阻力，增加运行速度。,工作电路（高压、高电流）,1 练习判断磁场方向,信息的磁记录：记录声音、文字、图象等信息的磁带的一面都涂有一层磁粉，每一个磁粉粒就是一个小磁体，通过磁头把磁粉磁化，把信息记录在磁带上。,讨论：电磁选矿机和电磁起重机是如何工作的，请你用电磁铁的特点，进行解释,电磁起重机,工作原理：把电磁铁放在被起重的含铁质的物体上,接通电流,电磁铁产生磁性,把铁质物体吸起,放下时,只要断开电流即可。,第7页，共16页。,电磁继电器,电磁继电器是由,电磁铁,控制的,开关,观察,电磁继电器的工作过程,结构：,控制电路（低压、低电流电路）,工作电路（高压、高电流）,接通低压、低电流电路,产生磁性,接通高压、高电流电路,第8页，共16页。,磁悬浮列车,工作原理：列车轨道上强电磁铁的磁极与列车上的电磁铁的磁极是,同名磁极相互排斥,，使列车悬浮，消除了磨擦，减少阻力，增加运行速度。,第9页，共16页。,第10页，共16页。,信息的磁记录：记录声音、文字、图象等信息的磁带的一面都涂有一层磁粉，每一个磁粉粒就是一个小磁体，通过磁头把磁粉,磁化,，把信息记录在磁带上。,第11页，共16页。,5、在图所示装置中，当工作电路发生故障而断开时红灯亮，而且铃响报警；,弹簧片的弹性，使电路又重新闭合。,电磁继电器是由电磁铁控制的开关,弹簧片的弹性，使电路又重新闭合。,1、电磁继电器是由 控制的开关,利用电磁继电器,可以通过控制 压电路中的通断间接地控制 压电路的通断。,讨论：电磁选矿机和电磁起重机是如何工作的，请你用电磁铁的特点，进行解释,信息的磁记录：记录声音、文字、图象等信息的磁带的一面都涂有一层磁粉，每一个磁粉粒就是一个小磁体，通过磁头把磁粉磁化，把信息记录在磁带上。,4使通电螺线管磁性增强的操作是（）,工作原理：不同矿物质具有不同的磁性，用可以旋转的圆形电磁铁吸引这些矿物质，由于它们受到的磁力不同，从而可以把不同磁性的矿物质分开。,1 练习判断磁场方向,工作原理：列车轨道上强电磁铁的磁极与列车上的电磁铁的磁极是同名磁极相互排斥，使列车悬浮，消除了磨擦，减少阻力，增加运行速度。,1 练习判断磁场方向,思考：电磁铁有哪些优点？,工作原理：不同矿物质具有不同的磁性，用可以旋转的圆形电磁铁吸引这些矿物质，由于它们受到的磁力不同，从而可以把不同磁性的矿物质分开。,工作原理：把电磁铁放在被起重的含铁质的物体上,接通电流,电磁铁产生磁性,把铁质物体吸起,放下时,只要断开电流即可。,水位自动报警器,第12页，共16页。,1、电磁继电器是由,控制的开关,利用电磁继电器,可以通过控制,压电路中的通断间接地控制,压电路的通断。2、下列用电器中，不属于电磁铁的应用的（）A电铃 B微波炉 C电磁起重机 D电磁继电器,第13页，共16页。,做一做,3.如图当开关S闭合后，要使电磁铁磁性增强，可采用的方法是（）,A滑片P向左移动 B 滑片P向右移动,C减少线圈的匝数 D增加通电的时间,4使通电螺线管磁性增强的操作是（）,A 把线圈的匝数增加一倍,B 改变电流方向,C 把电流强度大小减少一半,D 把螺线管中的铁芯抽出来,第14页，共16页。,5、在,图所示装置中，当工作电路发生故障而断开时红灯亮，而且铃响报警；当故障排除后工作电路接通，绿灯就亮，试说明原因。,第15页，共16页。,6、如图所示，小磁针在纸面内能自由转动。闭合开关后，通电螺线管的上端为N极，则小磁针将沿_方向转动。当滑动变阻器的滑片向b端移动时，通电螺线管的磁性将_.,第16页，共16页。,
