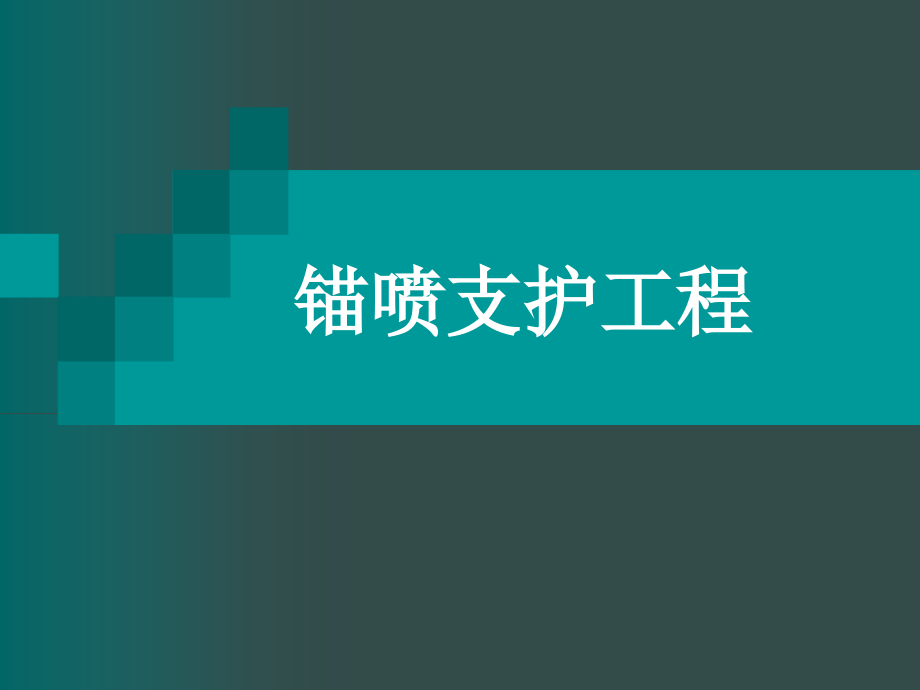

锚喷支护工程.ppt

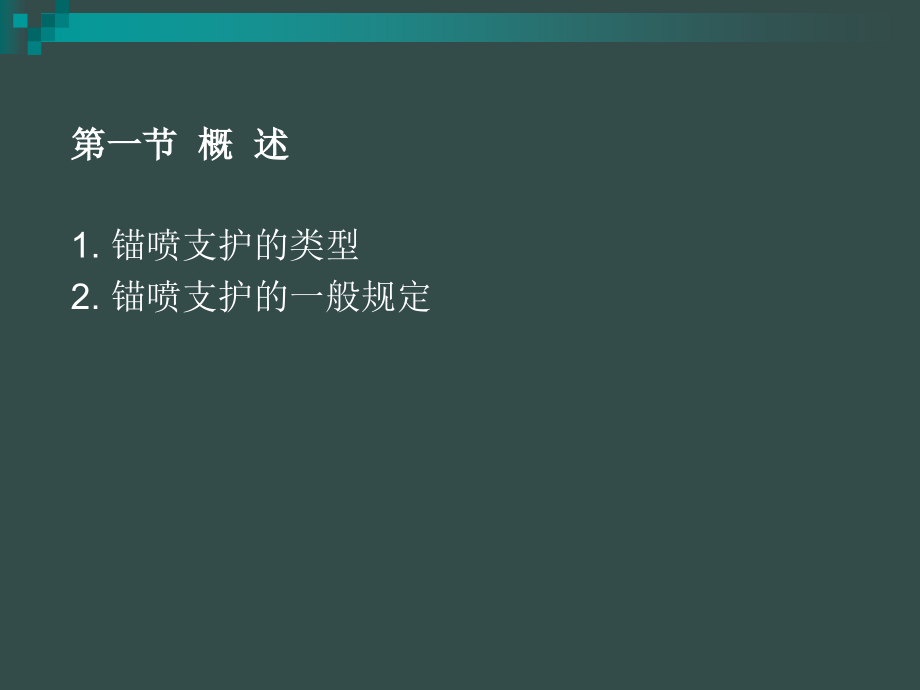

*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,锚喷支护工程,第一节 概 述,1.,锚喷支护的类型,2.,锚喷支护的一般规定,第二节 锚 杆,1.,作用,2.,类型及适用范围,2.1,全长粘结型锚杆,锚杆孔全长填充粘结材料的锚杆。适用于围岩变形不大的各类地下工程永久性系统支护。,普通水泥砂浆锚杆,早强水泥砂浆锚杆,树脂卷锚杆,水泥卷锚杆,2.2,端头锚固型锚杆,采用粘结材料或机械装置将锚杆里端锚固的锚杆，适用于裂隙性的坚硬岩体局部支护。安装后能立即提供支护能力。,楔缝式锚杆,倒楔式锚杆,胀壳式锚杆,树脂锚固锚杆,快硬水泥卷锚固锚杆,2.3,磨擦型锚杆,靠锚杆体与孔壁之间的摩擦力起锚固作用的锚杆。适用于软弱破碎、经过爆破振动、矿山巷道。安装后立即提供支护能力、韧性好。,缝管锚杆,楔管锚杆,水胀锚杆,2.4,加强型锚杆,锚杆体由多根钢筋组成，以提高支护能力。,2.5,预应力锚杆,设计对张拉有要求的张拉型锚杆。能对岩体施加大于,200kN,的预应力，且能处理深部的稳定问题。适用于大跨度地下工程的系统支护、局部大的不稳定块体支护。,2.6,自钻式锚杆,是一种将钻进、注浆、锚固结合为一体的锚杆。适用于易塌孔、必须采用跟套管钻进的复杂地层。,3.,工艺流程及材料,3.1,普通砂浆锚杆,3.1.1,先注浆后插杆,测量定位钻孔就位钻孔洗（冲）孔灌注水泥砂浆安装锚杆封孔灌浆检测。,适用于垂直孔、下斜孔。,3.1.2,先插杆后注浆,测量定位钻孔就位钻孔洗（冲）孔安装锚杆（跟进进浆管和排气管）灌注水泥砂浆检测。,适用于水平孔、仰角孔。,3.1.2,杆体材料：,杆体宜采用,、,级钢筋、直径宜为,16,32mm,。使用前应平直、除锈、除油。,3.1.3,粘结材料：,水泥砂浆 保护层不小于,8mm,，,水泥：普通硅酸盐,32.5,、,42.3,中细砂：颗粒不应大于,2.5mm(,规范,),水泥砂浆配合比：,水泥砂宜为,11,12,（重量比）,水灰比为,0.38,0.43,。,3.1.4,垫板,采用不小于,6mm,厚的钢板，一般是,150mm,150mm,平板式,3.2,预应力锚杆,3.2.1,采用的是端头锚固型式，锚杆分为锚固段及张拉段，锚固段段长一般是,3m,。,测量定位钻孔就位钻孔洗（冲）孔固结灌浆（软弱破碎、渗漏量大的岩体，要先进行固结灌浆）锚墩制作安装锚杆（跟进进浆管和排气管，）锚固段灌注水泥砂浆安装工作锚具待锚固段及墩头达到龄期分级张拉（在油泵的配合下，使用千斤顶。先取设计张拉荷载的,20%,，预张拉,1,2,次，最后要达到设计张拉荷载,105%,110%,）锁定（拧紧螺帽）检测。,3.2.2,杆体材料,一般采用高强精轧螺纹钢筋,3.2.3,水泥砂浆,水泥砂为,11,（重量比）,水灰比为,0.45,0.50,。,4.,单价编制,第三节 预应力锚索,1.,作用及特点,在外荷载作用前，针对建筑物可能移滑拉裂的方向，利用钢绞线束或钢丝线束预先施加主动压力，以提高结构及高边坡的抗滑和防裂能力。,分为有粘结预应力锚索和无粘结预应力锚索。,有粘结预应力锚索：张拉完成后，张拉段被充满锚索孔的粘结材料直接包裹而不能自由变形的预应力锚索。,无粘结预应力锚索：张拉段经过特殊处理，张拉完成后张拉段不被粘结材料直接包裹而能自由变形的预应力锚索。,2.,锚索结构,分为三部分：（图）,锚固段,也叫内锚段（头），是预应力锚索的内部持力端，置于稳定岩体中，通过胶结材料水泥浆材或是金属加工的机械装置和岩体紧密结合，对锚索提供锚固力。,张拉段，对在施加张拉时可以伸长的部分，当锚索锁定后依靠自由伸长部分的弹性变形，对被锚固体施加预应力。,外锚头，是实现张拉和锁定的支撑装置。,3.,锚索体,钢绞线、钢丝线束,4.,粘结材料,水泥浆或水泥砂浆、外加剂,5.,工艺流程,测量定位钻孔洗（冲）孔压水试验,固结灌浆,另 编索,下索,锚固段灌注水泥砂浆或水泥浆,锚墩制作,安装工作锚具预拉,分级张拉,灌浆封孔,外锚头保护,6.,单价编制,第四节 喷 砼 支 护,喷射混凝土：是借助喷射机械，利用压缩空气将按一定比例配合的拌合料，通过管道输送并以高速喷射到受喷面（岩面、旧建筑物等）上凝结硬化而成的一种混凝土。,1.,作用,2,.,优点,高压喷射使水泥与骨料反复连续撞击压密，,力学强度高、耐久性好；,施工中运输、浇注、捣固为一道,工序简单；,通过输料软膏在高空、深坑、狭小工序，一 般不采用模板，向任意方向喷射，,机动灵活；,添加外加剂，,可以改善混凝土的性能。,3.,材料,4.,喷射方式,4.1,干喷法 混合料搅拌时不加水，只在喷头处加 水的喷射砼施工方法。,4.2,湿喷法 混合料搅拌时加入全部用水的喷射砼的施工方法。,4.3,水泥裹砂喷射砼 采用全部用水量与绝大部分水泥用量和大部分砂用量，通过水泥裹砂机搅拌，使砂表面造壳并制成水泥裹砂砂浆；同时将剩余的水泥和砂与全部石子及速凝剂搅拌成干混合料，通过砂浆泵输送的水泥裹砂砂浆与干喷机输送干混合料，在混合管混合后，经过喷头喷射的施工方法。,4.4,钢纤维喷射砼 在混合料中掺入适量的钢纤维的喷射砼的施工方法。,4.5,金属网喷砼,5.,施工要点,6.,单价编制,
