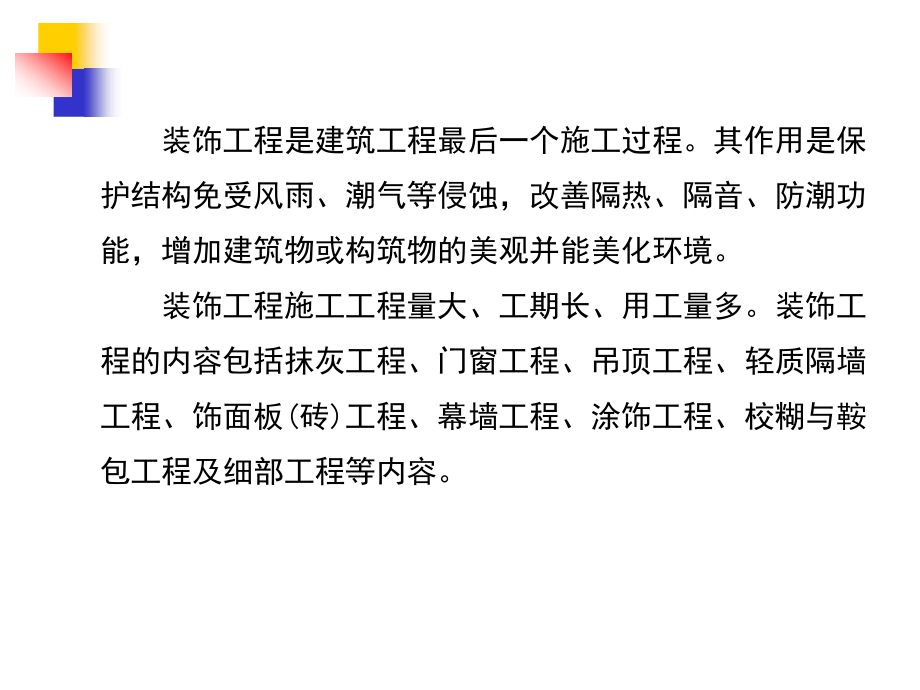

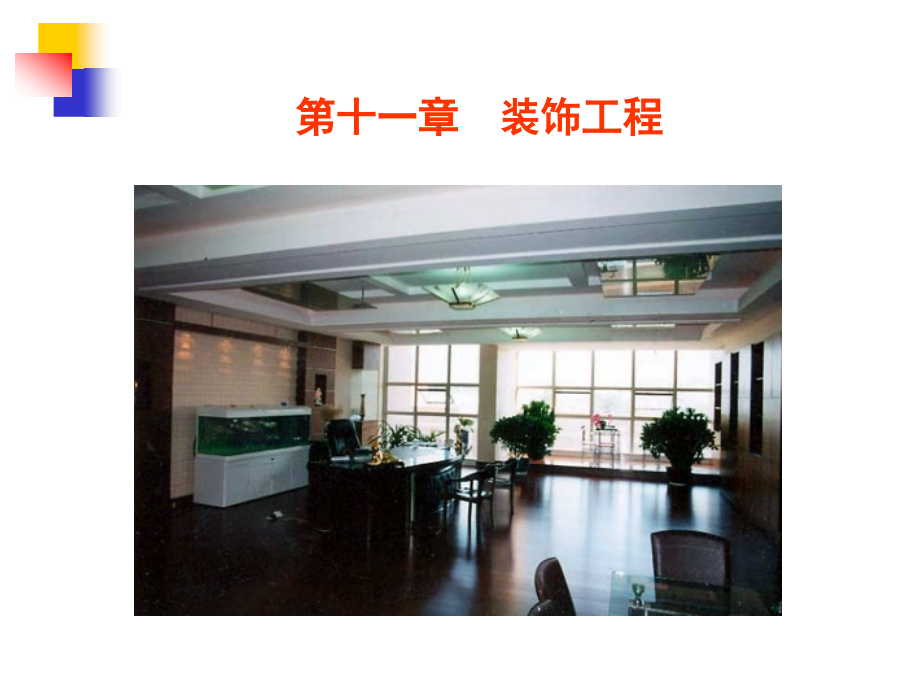

,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,东南大学土木工程学院施工教研室,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,东南大学土木工程学院施工教研室,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,东南大学土木工程学院施工教研室,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,东南大学土木工程学院施工教研室,*,第十一章 装饰工程,装饰工程是建筑工程最后一个施工过程。其作用是保护结构免受风雨、潮气等侵蚀，改善隔热、隔音、防潮功能，增加建筑物或构筑物的美观并能美化环境。,装饰工程施工工程量大、工期长、用工量多。装饰工程的内容包括抹灰工程、门窗工程、吊顶工程、轻质隔墙工程、饰面板,(,砖,),工程、幕墙工程、涂饰工程、校糊与鞍包工程及细部工程等内容。,抹灰是将各种砂浆、装饰性石屑、石子浆涂抹在建筑物的墙面、顶棚、地面。装饰工程中，一个非常重要的内容就是抹灰工程的施工，抹灰工程几乎占所有建筑外装修的,80%,左右，抹灰的施工方法和操作要点又是什么呢？这就是我们即将学习的内容。,1,抹灰工程,一、概述,1,、抹灰的分类（,1,）一般抹灰按建筑物标准和质量要求分：,普通抹灰,（一底、一面，施工要求分层赶平、修整，表面压光。,20,厚）,中级抹灰,（一底、一中、一面，施工要求阳角找方，设置标筋，分层赶平、修整，表面压光。,25,厚）,高级抹灰,（一底、多中、一面，施工要求阴阳角找方，设置标筋，分层赶平、修整，表面压光。,25,厚）,（,2,）按部位分,室内抹灰,（顶棚、墙面、楼地面、踢脚、墙裙、窗台、楼梯,）；,室外抹灰,（压顶、檐口、外墙面、窗台、腰线、阳台、雨棚、勒脚、散水,）,（,3,）按面层的材料及做法分：,一般抹灰,：石灰砂浆、水泥砂浆、混合砂浆、麻刀,(,玻纤,),灰、纸筋灰和石膏灰等材料。,装饰抹灰：,底层和中层与一般抹灰相同，但面层材料有区别，水刷石、水磨石、斩假石、干粘石、剁斧石、假面砖、拉条灰、拉毛灰、洒毛灰、喷涂、滚涂、弹涂、仿石、彩色抹灰等。,特种抹灰,：保温、防水、耐酸砂浆抹灰,底层,粘结层，与基体粘结牢固并初步找平；厚,5,7mm,中层,找平层，厚,5,12mm,面层,装饰层，表面光滑细致，装饰作用。厚,2,5mm,砂浆强度：,基层,底层,中层,面层,可防止因底层收缩过大而开裂,2,、抹灰层的组成：,抹灰工程分层施工主要是为了保证抹灰质量，做到表面平整，避免裂缝，粘结牢固。,底层采用的材料与基层有关：,室内砖墙常用石灰砂浆或水泥砂浆；,室外砖墙常采用水泥砂浆；,砼基层常采用素水泥浆、混合砂浆或水泥砂浆；,硅酸盐砌块基层应采用水泥混合砂浆或聚合物水泥砂浆；,板条基层抹灰常采用麻刀灰和纸筋灰。,中层主要起保护墙体和找平作用。,采用的材料与基层相同。,面层主要起装饰作用。,室内墙面及顶棚抹灰常采用,麻刀,(,玻纤,),灰、纸筋灰或石膏灰，也可采用大白腻子。,室外抹灰可采用水泥砂浆、聚合物水泥砂浆或各种装饰砂浆。,3,、材料要求：石灰,充分熟化,15-30d,，不冻结、不风化；水泥、石膏,不过期；砂、石渣,洁净、坚硬、过筛；麻刀、纸筋,浸透打乱、洁净、纤细；颜料,耐碱、耐光的矿物颜料；化工材料,符合质量标准（乳胶不过期）配比要求：粘结力好、易操作；一般无明确强度要求；常用体积比,4,、抹灰层的厚度,抹灰层的厚度根据基体的材料、抹灰砂浆种类、墙体表面的平整度和抹灰质量要求以及各地气候情况而定。,（,1,）抹灰层总厚度，视部位及基层材料而定。,顶棚抹灰总,厚度,15,18mm,；,内墙抹灰总厚度为,18,25mm,外墙抹灰总厚度,20mm,；,石墙,35mm,。,内墙普通抹灰不得大于,18 mm,，中级抹灰不得大于,20 mm,，高级抹灰不得大于,25mm,；,（,2,）,抹灰层的每遍厚度,水泥砂浆宜,5,7mm,，混合砂浆宜,7,9mm,抹灰层大于,35mm,就,必须做加固处理。,5,、常用抹灰工具,抹子是将灰浆施于抹灰面上的主要工具,木杠、刮尺、靠尺、靠尺板、方尺、托线板等，分别用于抹灰层的找平、做墙面楞角、测阴阳角的方正和靠吊墙面的垂直度。,二、墙面一般抹灰的施工,1,、作业条件 主体工程已验收并达到相应的质量要求；防水工程已完工；门窗框安装完毕；各层管道安装完毕并验收合格；冬季施工要注意防冻，抹灰环境温度不宜低于,+5,。,2,、内墙一般抹灰的施工方法,施工工艺流程：,做灰饼,找规矩,做护角,抹大面（底、中层抹灰）,面层抹灰,交验,基层处理,做标筋,甩浆,（,1,）交验,对上一道工序进行检查、验收、交接，检验主体结构表面垂直度、平整度、弦度、厚度、尺寸等。,垂直度检测：,检测尺为可可展式结构，合拢长,1,米，展开长,2,米。用于,1,米检测时，推下仪表盖。活动销推键向上推，将检测尺左侧面靠紧被测面，（注意：握尺要垂直，观察红色活动销外露,3-5,毫米，摆动灵活即可。）待指针自行摆动停止时，直读指针所指刻度下行刻度数值，此数值即被测面,1,米垂直度偏差，每格为,1,毫米。,2,米检测时，将检测尺展开后锁紧连接扣，检测方法同上，直读指针所指上行刻度数值，此数值即被测面,2,米垂直度偏差，每格为,1,毫米。,平整度检测：,检测尺侧面靠紧被测面，其缝隙大小用契形塞尺检测，其数值即平整度偏差。,水平度检测：,检测尺侧面装有水准管，可检测水平度，用法同普通水平仪。,（,2,）基层处理,清理基层表面,（灰尘、,污垢、油渍、碱膜、钢筋头、,突出物,）,嵌填孔洞、沟槽（,一般用,1,：,3,水泥砂浆；门窗框堵缝，砂浆加麻刀；预制混凝土板缝用,1,：,0.3,：,3,的水泥白灰砂浆,）；,提前,1,2d,开始洒水湿润,（表面吸水深度控制在,20mm,左右）。,两种材料相接处（砌体和砼柱）的基层抹灰，需先铺钉金属网，并绷紧钉牢，金属丝网的搭接宽度大于,100mm,。,坚硬、光滑混凝土表面要凿毛或使用界面处理剂；,不同材料的墙体交接处，铺钉金属网，每侧搭,100mm,；,砖墙,钢丝网,板条墙,（,3,）甩浆,用界面剂：水泥：过筛细砂,=1,：,1,：,1.5,的水泥砂浆做甩浆液，要使墙壁面布点均匀，无漏涂；浇水养护,24,小时，待水泥浆达到一定强度后再抹灰。,（,4,）找规矩,将房间找方或找正。,找方后将线弹在地面上，根据墙面的垂直度、平整度和抹灰总厚度规定，与找方线进行比较，决定抹灰的厚度。,抹灰前四周找方，横线找平，立线吊直，弹出墙裙、踢脚线、冲筋，最薄处,7mm,；,（,5,）做灰饼,用托线板全面检查墙体的垂直平整程度，并结合抹灰的种类确定墙面抹灰的厚度。,在离地面,2m,左右高处，在距离墙两边阴角,10,20cm,处，用底层抹灰砂浆（,1:3,水泥砂浆）各做一个灰饼。,以此灰饼为依据，再用托线板靠、吊垂直确定墙下部对应的两个灰饼的厚度，其位置在踢脚板上口，使上下两个灰饼在一条垂直线上。,标准灰饼做好后，再在灰饼附近墙面钉钉子，拉水平通线，按间距,1.2,1.5m,左右加做若干灰饼。,注：凡窗口、垛角处必须做灰饼。灰饼尺寸,50mm,见方，厚度与中层抹灰面平。,（,6,）标筋：即在两个灰饼之间抹出一条长梯形灰埂，宽度,10mm,，,厚度与灰饼相平。,目的：控制抹灰厚度的标准。,（,7,）做护角,在内墙面的阳角和门洞口侧壁的阳角、柱角等易于碰撞之处制作护角。,目的,:,保护阳角线条的清晰、挺直,防止碰坏。,做法,:,采用强度较高,1:2,水泥砂浆做暗护角,高度,2m,护角每侧宽度不小于,50mm,。,1,、门、窗框；,2,、嵌缝砂浆；,3,、墙面砂浆；,4,、水泥砂浆护角,（,8,）抹底层：,将砂浆用力推抹到墙面上，施工先上部后下部。在两标筋之间抹满，用刮尺按标筋自上而下刮灰，使底层灰与标筋面相平。再用木抹子来回抹压，去高补低，再用铁抹子压平一遍。,（,9,）中层灰：,中层砂浆抹灰待前一抹灰层凝结后方可进行。应先在底层灰上洒水，待其收水后，再自上而下，自左向右涂抹，不再作标志、标筋，整个墙面抹完后，用木抹子来回搓抹，去高补低，直到普遍平直为止。再用铁抹子压平一遍，使表面平整密实。,（,10,）面层抹灰,有纸筋石灰、麻刀石灰、石灰砂浆及刮腻子等。,当中层灰干至,7-8,成后，普通抹灰可用麻刀灰罩面，中、高级抹灰应用纸筋灰罩面，用铁抹子抹平，并分两遍连续适时压实收光。,注意：底灰不能太干，否则会空鼓且影响到抹灰面平整，还有可能“咬色”。,三、装饰抹灰施工,1,、水刷石,水刷石的施工工艺流程：,基层处理 抹底、中层灰 弹线，贴分格条,抹面层石子浆 冲刷面层 起分格条及浇水养护,（,1,）抹面层石子浆,待中层砂浆初凝后，酌情将中层抹灰层润湿，马上用水灰比为,0.4,的素水泥浆满刮一遍，随即抹面层石子浆。,石子浆面层稍收水后，用铁抹子把面层浆满压一遍，把露出的石子棱尖轻轻拍平，然后用刷子蘸水刷一遍，再通压一遍。如此反复刷压不少于三遍，最后用铁抹子拍平，使表面石子大面朝外，排列紧密均匀。,（,2,）冲刷面层,待面层石子浆刚开始初凝时进行,(,手指按上去不显指痕，用刷子刷表面而石粒不掉时,),。,冲刷分两遍进行，第一遍用软毛刷蘸水刷掉面层水泥浆，露出石粒。第二遍紧跟着用喷雾器向四周相邻部位喷水。把表面水泥浆冲掉，石子外露约为,1,2,粒径，使石子清晰可见，均匀密布。,喷水顺序应由上至下，喷水压力要合适，且应均匀喷洒。喷头离墙,10,20cm,。前道工序完成后用清水,(,水管或水壶,),从上到下冲净表面。,冲刷的时间要严格掌握，过早或过度则石子显露过多，易脱落；冲刷过晚则水泥浆冲刷不净，石子显露不够或饰面浑浊，影响美观。,冲刷的顺序应由上而下分段进行，一般以每个分格线为界。,为保护未喷刷的墙面面层，冲刷上段时，下段墙面可用牛皮纸或塑料布贴盖，将冲刷的水泥浆外排。若墙面面积较大，则应先罩面先冲洗，后罩面后冲洗。,罩面顺序也是先上后下，这样既可保证各部分的冲刷时间，又可保护下段墙面不受到损坏。,（,3,）起分格条,冲刷面层后，适时起出分格条，用小线抹子顺线溜平，然后根据要求用素水泥浆做出凹缝并上色。,水刷石的外观质量要求是石粒清晰，分布均匀，紧密平整，色泽一致，不得有掉粒和接槎痕迹。,2,、斩假石,斩假石的施工工艺流程：,基层处理 抹底、中层灰 弹线，贴分格条,抹面层水泥石子浆 养护 斩剁面层,（,1,）抹面层,在已硬化的水泥砂浆中层,(1:2,水泥砂浆,),上洒水湿润，弹线并贴好分格条，用素水泥浆刷一遍，随即抹面层。,面层石粒浆的配比为,1:1.25,或,1:1.5,，稠度为,5,6 cm,，,骨料采用,2 mm,粒径的米粒石，内掺,0.3 mm,左右粒径的白云石屑。,面层抹面厚度为,12 mm,，,抹后用木抹子打磨拍平，不要压光，但要拍出浆，随势上下溜直，每分格区内一次抹完。,抹完后，随即用软毛刷蘸水顺剁纹的方向把水泥浆轻刷掉露出石粒。但注意不要用力过重，以免石粒松动。抹完,24 h,后浇水养护。,（,2,）斩剁面层,在正常温度,(1530),下，面层养护,23d,后即可试剁，试剁时以石粒不脱掉、较易剁出斧迹为准。,采用的斩剁工具有斩斧、多刃斧、花锤、扁凿、齿凿、尖锥等。,斩剁的顺序一般为先上后下，由左至右，先剁转角和四周边缘，后剁大面。,斩剁前应先弹顺线，相距约,10 cm,，,按线斩剁，以免剁纹跑斜。剁纹深度一般以,1,3,石粒粒径为宜。,为了美观，一般在分格缝和阴、阳角周边留出,1520 mm,的边框线不剁。,斩剁完后，墙面应用清水冲刷干净，起出分格条，用钢丝刷刷净分格缝处。,按设计要求，可在缝内做凹缝并上色。,斩假石的外观质量标准是：,剁纹均匀顺直，深浅一致，不得有漏剁处。,阳角处横剁或留出不剁的边条应宽窄一致，棱角不得有损坏。,四、抹灰,工程质量验收,抹灰工程验收时应检查以下文件和记录：,抹灰工程施工图、设计说明及其他设计文件。,材料的产品合格证书、性能检测报告、进场验收记录和复验报告。,隐蔽工程验收记录。,施工记录。,1,、检查数量应按下列规定：,室内每个检验批应至少抽查,10%,，并不得少于,3,间；不足,3,间应全数检查。,室外每个检验批每,100m,2,应至少抽查一处，每处不得少于,10m,2,。,2,、一般抹灰工程分普通抹灰和高级抹灰，当设计无要求时，按普通抹灰验收。,（,1,）主控项目,抹灰前基层表面的尘土、污垢、油渍等应清除干净，并应洒水湿润。,一般抹灰所用材料的品种和性能应符合设计要求。,抹灰工程应分层进行。,抹灰层与基层之间及各抹灰层之间必须粘结牢固，抹灰层应无脱落、空鼓，面层应无裂缝。,（,2,）一般项目,一般抹灰工程的表面质量应符合规定；,护角、孔洞、槽、盒周围的抹灰表面应整齐、光滑，管道后面的抹灰表面应平整。,抹灰层的总厚度应符合设计要求；水泥砂浆不得抹在石灰砂浆上；罩面石膏灰不得抹在水泥砂浆上。,抹灰分格缝的设置应符合设计要求，宽度和深度应均匀，表面应光滑，棱角应整齐。,有排水要求的部位应做滴水线（槽）。,一般抹灰工程质量的允许偏差和检验方法应,符合表,2.4,的规定。,一般抹灰的允许偏差和检验方法,项次,项目,允许偏差（,mm,）,检验方法,普通抹灰,高级抹灰,1,立面垂直度,4,3,用,2m,垂直检测尺检,2,表面平整度,4,3,用,2m,靠尺和塞尺检查,3,阴阳角方正,4,3,用直角检测尺检查,4,分格条（缝）直线度,4,3,拉,5m,线，不足,5m,拉通线，用钢直尺检查,5,墙裙、勒脚上口直线度,4,3,拉,5m,线，不足,5m,拉通线，用钢直尺检查,2,饰面板,(,砖,),工程,一、材料及施工基本要求,饰面板,(,砖,),工程所用材料均应进行性能复验，包括：,室内用花岗石的放射性；,粘贴用水泥的凝结时间、安定性和抗压强度；,外墙陶瓷面砖的吸水率；,寒冷地区外墙陶瓷面砖的抗陈性。,饰面板表面应平整、洁净、色泽一致，无裂痕和缺损；石材表面应无泛碱等污染。饰面砖的品种、规格、图案、颜色和性能应符合设计要求。,施工中应对预埋件,(,或后置埋件,),、连接节点以及防水层等隐蔽工程项目进行验收。,饰面板,(,砖,),工程在抗震缝、伸缩缝、沉降缝等部位的处理应保证缝的使用功能和饰面的完整性。,二、天然石材饰面板工程施工,天然石建筑板材在装饰工程中的安装施工方式，可概括为以下做法：,直接粘结固定。,锚固灌浆施工。,金属扣件挂板安装。,背挂法。,薄型石板的简易安装法。,锚固灌浆法，又称为钢筋网挂贴湿作业法，可用于混凝土墙、砖墙表面装饰。,它的主要缺点是：铺贴高度有限、现场湿作业污染环境、容易泛碱、工序较为复杂、施工进度慢、工效低；对工人的技术水平要求较高；饰面板容易发生花脸、变色、锈斑、空鼓、裂缝等。,1,、锚固灌浆法,（,1,）材料准备,选板。饰面板要按设计技术要求进行认真挑选。,粘结材料。施工前备好普通水泥、矿渣水泥、白水泥，水泥强度等级为,32.5,或,42.5,；过筛初砂或中砂；其他材料：铜丝或镀锌丝、,U,形钢钉、熟石膏、矿物性颜料、,801,胶和专用塑料软管等。,1,）施工准备,（,2,）常用机具准备,备好冲击钻、手电钻、砂轮、切割机、开刀、台钻、铁制水平尺、靠尺、底尺、平凿、沟凿、合金扁錾、木抹子、铁抹子、橡皮锤、铅丝、钢丝钳、尼龙线、操作支架及一般常用工具。,湿作业灌浆工艺有两种做法：绑扎固定灌浆法和金属件锚固灌浆法，,如图,所示。,绑扎固定灌浆法的施工工艺流程为：基层处理绑扎钢筋网弹线分块、预拼编号石板钻孔、开槽绑扎铜丝安装饰面板临时固定灌浆清理嵌缝。,2,）工艺流程,钢筋网片绑扎固定法示意图,U,形钢钉固定法示意图,干挂工艺是利用高强度螺栓和耐腐蚀、强度高的金属挂件（扣件、连接件）或利用金属龙骨，将饰面石板固定于建筑物的外表面的做法，石材饰面与结构之间留有,40,50mm,的空腔。,此法免除了灌浆湿作业，可缩短施工周期，减轻建筑物自重，提高抗震性能，增强了石材饰面安装的灵活性和装饰质量。,2,、干挂施工法,（,1,）材料准备 ,与传统安装法相同。,（,2,）常用机具准备,备好台钻、切割锯、冲击钻、手磨机、手枪钻、电动扳手、嵌缝枪、长卷尺、靠尺、铝制水平尺、方尺、勾缝溜子、钢凿子、锤子、开刀等工具。,1,）施工准备,干挂法安装石板的方法有数种，主要区别在于所用连接件的形式不同，常用的有销针式和板销式两种。,销针式也称钢销式。在板材上下端面打孔，插入,5mm,或,6mm,（长度宜为,2030mm,）不锈钢销，同时连接不锈钢舌板连接件，并与建筑结构基体固定。,2,）不锈钢连接件干挂法施工工艺流程及操作要点,石板干挂销针式做法示意图,板销式是将上述销针式勾挂石板的不锈钢销改为,3mm,厚（由设计经计算确定）的不锈钢板条式挂件（扣件），施工时插入石板的预开槽内，用不锈钢连接件（或本身即呈,L,形的成品不锈钢挂件）与建筑结构体固定。,不锈钢连接件干挂法施工工艺流程：,基面处理弹线打孔或开槽固定连接件镶装板块嵌缝清理。,石板干挂板销式做法示意图,方法是先在建筑结构基体立面安装金属龙骨，于石板背面开半孔，以特制的柱锥式锚栓托挂石板，并与龙骨骨架连接固定，即完成石板幕墙施工。,慧鱼牌,FZP,柱锥式锚栓由锥形螺杆、扩压环、间隔套管及六角螺母组成，根据工程需要制成不同型号。,天然石板的背面钻孔，要与其背挂式锚栓托挂石板的方式相适应。,3,、背挂式安装石板幕墙简介,石板饰面的背挂式安装,图,10.20,石板钻孔及锚栓的安装,（,1,）饰面板安装的允许偏差和检验方法应,符合下表,的规定。,（,2,）质量标准和检验方法,见表,。,4,、饰面板工程质量标准,1,）质量标准,饰面板安装的允许偏差和检验方法,项 次,项目,允许偏差,(mm),检验方法,石材,瓷板,木材,塑料,金属,光面,剁斧石,蘑菇石,1,立面垂直度,2,3,3,2,1.5,2,2,用,2m,垂直检测尺检查,2,表面平整度,2,3,1.5,1,3,3,用,2m,靠尺和塞尺检查,3,阴阳角方正,2,4,4,2,1.5,3,3,用直角检测尺检查,4,接缝直线度,2,4,4,2,1,1,1,拉,5m,线，不足,5m,拉通线，用钢直尺检查,5,墙裙脚上口直线度,2,3,3,2,2,2,2,拉,5m,线，不足,5m,拉通线，用钢直尺检查,6,接缝高低差,0.5,3,0.5,0.5,1,1,用钢直尺和塞尺检查,7,接缝宽度,1,2,2,1,1,1,1,用钢直尺检查,饰面板安装质量标准和检验方法,项目,项次,质量要求,检验方法,主控项目,1,饰面板的品种、规格、颜色和性能应符合设计要求，木龙骨、木饰面板和塑料饰面板的燃烧性能等级应符合设计要求,观察；检查产品合格证书、进场验收记录和性能检测报告,2,饰面板孔、槽的数量、位置和尺寸应符合设计要求,检查进场验收记录和施工记录,3,饰面板安装工程的预埋件（或后置埋件）、连接的数量、规格、位置、连接方法和防腐处理必须符合设计要求；后置埋件的现场拉拔强度必须符合设计要求；饰面板安装必须牢固,手扳检查；检查进场验收记录、现场拉拔检测报告、隐蔽工程验收记录和施工记录,一般项目,4,饰面板表面应平整、洁净、色泽一致，无裂缝和缺损；石材表面应无泛碱等污染,观察,项目,项次,质量要求,检验方法,一般项目,5,饰面板嵌缝应密实、平直，宽度和深度应符合设计要求，嵌填材料色泽应一致,观察；尺量检查,6,采用湿作业法施工的饰面板工程，石材应进行防碱背涂处理；饰面板与基体之间的灌注材料应饱满、密实,用小锤敲击检查；检查施工记录,7,饰面板上的孔洞应套割吻合，边缘应整齐,观察,8,饰面板安装的允许偏差和检验方法应符合前表规定,三、饰面砖工程施工,（,1,）材料准备,瓷砖。瓷砖也称瓷片、釉面砖，品种和规格很多，应根据设计要求选择瓷砖。,粘结材料。强度等级为,32.5,或,42.5,的矿渣水泥（或普通水泥）、白水泥、中砂，并应过筛；其他材料，如石灰膏、,107,胶等。,（一）内墙镶贴瓷砖施工,1,、施工准备,（,2,）施工机具准备,备好内墙砖铺贴常用机具：手提切割机、橡皮锤（木锤）、手锤、水平尺、靠尺、开刀、托线板、硬木拍板、刮杠、方尺、墨斗、铁铲、拌灰桶、尼龙线、薄钢片、手动切割器、细砂轮片、棉丝、擦布、胡桃钳等。,部分工具,见图所示,。,部分常用工具,(1),施工工艺流程,基层处理抹底子灰弹线、排砖浸砖贴标准点镶贴擦缝。,2,、施工工艺流程和操作要点,釉面内墙砖镶贴装饰的基本构造做法,（,1,）施工机具,调胶抹子、调胶板、线坠、水平尺、弦线、手提式石材切割机、角磨机、电钻等。,（,2,）施工工艺流程,墙面修整弹线石材背面清理调胶石板粘结点涂胶镶装板块调整嵌缝清理。,3,、强力胶直接粘贴法简介,(1),质量标准及允许偏差,饰面砖粘贴的允许偏差和检验方法,见表,。,饰面砖粘贴的质量标准及检验方法,见表,。,4,、质量标准和通病防治,项 次,项目,允许偏差,(mm),检验方法,内墙面砖,外墙面砖,1,立面垂直度,3,2,用,2m,垂直检测尺检查,2,表面平整度,4,3,用,2m,靠尺和塞尺检查,3,阴阳角方正,3,3,用直角检测尺检查,4,接缝直线度,3,2,拉,5m,线，不足,5m,拉通线，用钢直尺检查,5,接缝高低差,1,0.5,用钢直尺和塞尺检查,6,接缝宽度,1,1,用钢直尺检查,饰面砖粘贴的允许偏差和检验方法,饰面砖粘贴的质量标准及检验方法,项目,项次,质量要求,检验方法,主控项目,1,饰面砖的品种、规格、图案、颜色和性能应符合设计要求,观察；检查产品合格证书、进场验收记录、性能检测报告和复验报告,2,饰面砖粘贴工程要求的找平、防水、粘结和勾缝材料及施工方法应符合设计要求及国家现行产品标准和工程技术标准的规定,检查产品合格证书、复验报告和隐蔽工程验收记录,3,饰面砖粘贴必须牢固,检查样板件粘结强度检测报告和施工记录,4,满粘法施工的饰面砖工程应无空鼓、裂缝,观察用小锤轻击检查,一般项目,5,饰面砖表面应平整、洁净、色泽一致，无裂痕和缺损,观察,项目,项次,质量要求,检验方法,一般项目,6,阴阳角处搭接方式、非整砖使用部位应符合设计要求,观察,7,墙面突出物周围的饰面砖应整砖套割吻合，边缘应整齐；墙裙、贴脸突出墙面的厚度应一致,观察；尺量检查,8,饰面砖接缝应平直、光滑，填嵌应连续、密实；宽度和深度应符合设计公司要求,观察；尺量检查,9,有排水要求的部位应做滴水线（槽），滴水线（槽）应顺直，流水坡向应正确，坡度应符合设计要求,观察；尺量检查,10,内墙粘贴饰面砖的允许偏差和检验方法见表,10.1,（,2,）质量通病及防治措施,空鼓、脱落,产生原因,:,基层表面光滑，铺贴前基层未浇水润湿或湿水不够；瓷砖浸泡不够或水膜没有晾干，未晾干的湿面砖表面附水，使贴面砖时产生浮动，形成空鼓；砂浆过稀，嵌缝不密实；瓷砖质量不合格。,防治措施：,认真清理基层表面，铺砖前基层应浇透水，水应透入基层,8,10mm,；严格控制砂浆水灰比；瓷砖浸泡后阴干；控制砂浆粘结厚度，过厚、过薄均易引起空鼓，粘贴面砖时砂浆要饱满适量，必要时，按水泥质量的,2%,3%,掺,107,胶在砂浆中。当出现空鼓或脱落时，应取下瓷砖，铲去原有砂浆重贴；严格对原材料把关验收。,接缝不平直、墙面不平整,产生原因,:,基层表面不平整；施工前对瓷砖尺寸和平整度检查把关不严；没有弹线、试排；没做标准块，也没有及时调缝和检查。,防治措施,:,基层表面一定要平整、垂直；施工中应挑选优质瓷砖，校核尺寸，分类堆放；镶贴前应弹线预排，找好规矩；铺贴后立即拨缝，调直拍实。,裂缝、变色或表面粘污,产生原因,:,瓷砖质量不合格；在运输、操作中有损伤；施工前浸泡不够；粘贴后被污物污染变色。,防治措施,:,选用密实高强、吸水率低的优质瓷砖；操作前瓷砖应用洁净水浸泡,2h,后阴干；不要用力敲击砖面，防止产生隐伤。尽量使用和易性、保水性较好的砂浆粘贴，铺贴后随时将砖面上的砂浆擦干净。,（,1,）材料准备,面砖。外墙贴面砖规格、性能、花色应符合设计要求。,粘结材料。同内墙。,（,2,）施工机具准备,同内墙。,（二）外墙镶贴面砖施工,1,、施工准备,(1),施工工艺流程,基层处理。,抹底子灰。,弹线分格、排砖。排列方式有,8,种，,如图,处理。,2,、施工工艺流程,外墙面镶贴矩形面砖排列方式,(a),长边水平密缝；,(b),长边竖直密缝；,(c),密缝错缝；,(d),水平、竖直疏缝；,(e),疏缝错缝；,(f),水平密缝、竖直疏缝；,(g),水平疏缝、竖直密缝,浸砖。,贴标准点。靠阳角的侧面也要挂直，称为双面挂直。,刷结合层。,镶贴面砖。外墙饰面砖贴面装饰常见构造及外墙、柱镶贴饰面砖，阴、阳角处理可,参见图示,。,勾缝、清理表面。,外墙立面凹凸部位排砖做法示意,阳角处双面挂直,外墙饰面砖的贴面装饰构造,外墙、柱镶贴饰面砖阴、阳角处理示意,(1),质量标准及允许偏差,面砖应套割吻合，突出墙面的边缘厚薄应一致。外墙镶贴面砖的允许偏差、质量标准及检验方法同前。,(2),通病防治,空鼓、脱落,产生原因和防治措施同内墙砖。,3,、质量要求和通病防治,分格缝不匀、墙面不平,产生原因,:,未进行排砖分格、弹线；砖质量有问题，施工前未进行选砖；没做标准块；未及时调缝和检查。,防治措施,:,预先排砖分格、弹线，找好规矩；操作时，贴完一皮砖后，垂直缝应在粘贴灰浆初凝前调缝；使用前应挑选面砖，分类堆放。,墙面污染,产生原因,:,砖密实度不够，含水率超标；对砖面保管和墙面完工后的成品保护不好；未及时清除砂浆。,防治措施,:,选用密实度大、含水率小的外墙砖；运输和保管中切记雨淋和受潮，不得用草绳或有色纸包装面砖；铺贴过程中，不得在脚手架上倒污水；严格做到活完顺手清。,3,涂饰工程,一、,基层处理,涂饰工程施工前对基层应进行处理；新建筑物的混凝土或抹灰基层在涂饰涂料前应涂刷抗碱封闭底漆；旧墙面在涂饰涂料前应清除疏松的旧装修层，并涂刷界面剂。,混凝土或抹灰基层涂刷溶剂型涂料时，含水率不得大于,8,；涂,刷乳液型涂料时，含水率不得大于,10,。木材基层的含水率不得大于,12,。,基层腻子应平整、坚实、牢固，无粉化、起皮和裂缝；内墙腻子的粘结强度应符合规范的规定。厨房与卫生间墙面必须使用耐水腻子。,二、水溶型涂料涂饰施工,在墙面腻子硬结打磨后，用排笔漆刷或长毛绒辊子涂刷。要求集中对料，色泽一致，涂刷一般两遍成活，第一遍要稠些盖底，干后用砂纸打磨，第二遍要注意上下接茬处要一致，一面墙一次成活。,水性涂料涂饰工程施工的环境温度应在,5,一,35,之间。,水性涂料涂饰工程应涂饰均匀、粘结牢固，不得漏涂、透底、起皮和掉粉。涂层与其他装修材料和设备衔接处应吻合界面应清晰。,溶剂型涂料涂饰工程所选用涂料的品种、型号和性能应符合设计要求。,溶剂型涂料涂饰工程的颜色、光泽、图案应符合设计要求。,溶剂型涂料涂饰工程应涂刷均匀、粘结牢固，不得漏涂、透底、起皮和反锈。,溶剂型涂料涂饰工程的基层处理应符合规范要求。,三、溶剂型涂料涂饰工程,色漆的涂饰质量和检验方法应,符合规范,的规定。清漆的涂饰质量和检验方法应,符合规范,的规定。,涂层与其他装饰材料和设备衔接处应吻合,界面应清晰。,色漆的涂饰质量和检验方法,项次,项目,普通涂饰,高级涂饰,检验方法,1,颜色,均匀一致,均匀一致,观察,2,光泽、光滑,光泽基本均匀、光滑无挡手感,光泽均匀一致、光滑,观察、手摸检查,3,刷纹,刷纹通顺,无刷纹,观察,4,裹楞、流坠、皱皮,明显处不允许,不允许,观察,5,装饰线、分色线直线度允许偏差（,mm,）,2,1,拉,5m,线，不足,5m,拉通线，用钢直尺检查,清漆的涂饰质量和检验方法,项次,项目,普通涂饰,高级涂饰,检验方法,1,颜色,基本一致,均匀一致,观察,2,木纹,棕眼刮平、木纹清楚,棕眼刮平、木纹清楚,观察,3,光泽、光滑,光泽基本均匀、光滑无挡手感,光泽均匀一致、光滑,观察、手摸检查,4,刷纹,无刷纹,无刷纹,观察,5,裹棱、流坠、皱皮,明显处不允许,不允许,观察,
