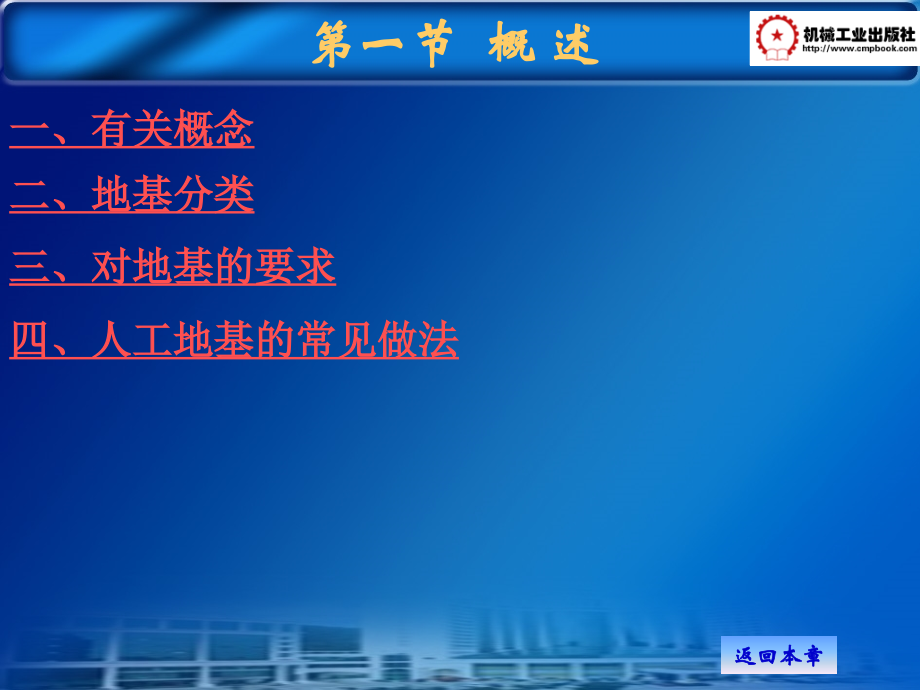

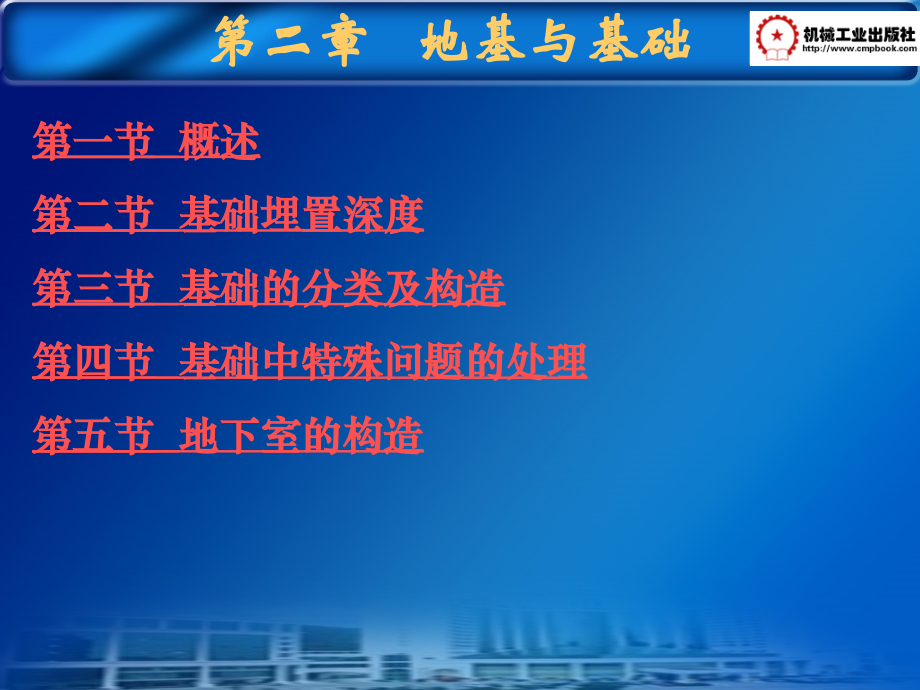

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第二章 地基与基础,第一节 概述,第二节 基础埋置深度,第三节 基础的分类及构造,第四节 基础中特殊问题的处理,第五节 地下室的构造,第一节 概 述,一、有关概念,二、地基分类,三、对地基的要求,四、人工地基的常见做法,返回本章,有关概念与地基分类,一、有关概念,地基：指基础下面承受其传来全部荷载的土层。,基础：建筑物埋在地面以下的承重构件。,持力层：地基中直接承受建筑物荷载的土层。,下卧层：持力层以下的土层。,二、地基分类,天然地基：是指天然土层具有足够承载力，不需经人工改良或加固即可以在上面建造房屋的地基。,人工地基：经过人工加固和处理的土层称为人工地基,见图,2-1,。,图,2-1,地基与基础组成,返回本节,地基的要求与人工地基的常见做法,三、对地基的要求,强度要求,变形要求,稳定性要求,四、人工地基的常见做法,换填法,压实法,打桩法,返回本节,第二节 基埋置深度,一、基础埋置深度的定义,二、影响基础埋深的因素,返回本章,一、基础埋深的定义,基础埋深,:,是指自室外设计地坪至基础底面的垂直距,离。,浅基础：基础埋深不超过,5m,时，此类基础称为浅基础。,深基础：基础埋深超过,5m,时,此类基础称为深基础，如桩基、沉箱、沉井和地下连续墙等。,基础埋深应,500mm,。,见图,2-1,图,2-1,地基与基础组成,返回本节,二、影响基础埋深的因素,（一）,地基土层构造,（二）,建筑物自身构造,（三）,地下水位,（四）,冻土深度,（五）,相邻基础埋深,返回本节,（一）地基土层构造,土层均匀，承载力较好的坚实土层：浅埋但埋深,0.5m,。,土层不均匀，坚实土层离地面近，距地面,2m,，,土方量不大，挖去软弱土层，埋在坚实土层上。,土层不均匀，坚实土层距地面,2m,，,且,5m,，,分情况处理。,土层不均匀，坚实土层距地面,5m,，,地基加固处理。,土层不均匀，坚实土层和软弱土层交替，荷载又大，则可用桩基。,见下页图,图,2-2,地基土层对基础埋深的影响,返回,（二）建筑物自身构造,（三）地下水位,基础埋深一般在地下水位以上。,地下水位高时，基础埋深在最低地下水位以下,200mm,。,如下页图,图,2-3,地下水位对基础埋深的影响,返回,（四）冻土深度,冰冻线：地面以下，冻结土与不冻结土的分界线称为冰冻线。冰冻线的深度称为冻结深度。,冻胀与融陷。,基础底面置于冰冻线以下,100,200mm,。,图,2-4,冻结深度对基础埋深的影响,返回,（五）相邻基础埋深,一般情况下：新基础应尽量浅于原有基础。,当新基础深于原有基础时，两基础间保持一定的距离,L,。,L,=2,H,式中 ,H,为两基础底,面的高差。,图,2-5,相邻基础埋深的影响,返回,第三节,基础的分类和构造,一、,基础类型,二、,常用基础的构造,返回本章,一、基础类型,(,一）按所用材料分类,(,二）按构造形式分,(,三）按使用材料受力特点分,返回本节,（一）按所用材料分类,1.,砖基础,2.,毛石基础,3.,灰土基础,4.,混凝土基础,5.,钢筋混凝土基础,返回,1.,砖基础,用于地质条件好、地下水位低的五层以下砖混结构建筑,分等高式、间隔式,图,2-6,砖基础,2.,毛石基础,用于地下水位较高，冻结深度较深的单层民用建筑,图,2-7,毛石基础,用于地下水位低，冻结深度较浅的南方,4,层以下民用建筑,3.,灰土基础,图,2-8,灰土基础,4.,混凝土基础,用于潮湿的地基或有水的基槽中。,图,2-9,混凝土基础,5.,钢筋混凝土基础,用于上部荷载大，地下水位高的大、中型工业建筑，多层民用建筑,图,2-10,钢筋混凝土基础,返回,(,二）按构造形式分,1.,独立基础,2.,条形基础,3.,井格式基础,4.,片筏基础,5.,箱形基础,6.,桩基础,返回,1.,独立基础,图,2-11,独立基础,2.,条形基础,墙下条形基础,柱下条形基础,图,2-12,条形基础,3.,片筏基础,图,2-13,筏式基础,a),板式,b),梁板式,4.,箱形基础,图,2-15,箱形基础,5.,桩基础,图,2-14,桩基础,返回,(,三,）,按使用材料受力特点分,1.,刚性基础,2.,柔性基础,返回,1.,刚性基础,刚性基础：是指由砖石、素混凝土、灰土等刚性材料制作的基础，这种基础抗压强度高而抗拉、抗剪强度低，受刚性角控制。,刚性角,：在刚性基础中，墙或柱传来的压力是沿一定角度分布的，这个角叫压力分布角，又称刚性角。,见下页图,图,2-16,刚性基础和柔性基础,返回,2.,柔性基础,基础宽度的加大不受刚性角的控制，抗压、抗拉强度都很高，如钢筋混凝土基础,。,返回,二、常用基础的构造,1.,混凝土基础,2.,钢筋混凝土基础,返回本节,1.,混凝土基础,多采用,C7.5,或,C10,混凝土浇筑而成。,一般有阶梯形和锥形两种。,混凝土基础的刚性角,45,度,宽高比应小于,11,或,1:1.5,。,混凝土基础底面应设置垫层,:,厚为,100mm,，混凝土,标号为,C7.5,、,C10,，,作用为找平和保护钢筋。,返回,2.,钢筋混凝土基础,垫层,:,目的是保证基础钢筋和地基之间有足够的距离，以免钢筋锈蚀，而且还可以作为绑扎钢筋的工作面。,垫层一般采用,C10,素混凝土，厚度,100mm,。,垫层两边应伸出底板各,100mm,。,底板,：,基础主要受力构件，厚度和配筋均由计算确定。,受力筋直径不得小于,8mm,，,间距不大于,200mm,混凝土强度等级不宜低于,C15,。,（,1,）钢筋混凝土锥形基础,底板边缘厚度：不小于,200mm,且不宜大于,500mm,。,图,2-18,钢筋混凝土锥形基础,（,2,）钢筋混凝土阶梯形基础,每阶厚度,300,500mm,。,基础高度在,500,900mm,时,采用两阶。,基础高度超过,900mm,时采用三阶。,图,2-19,钢筋混凝土阶梯形基础,某工程筏板基础,某,工程基础钢筋,某,工程护坡,第四节基础中特殊问题的处理,基础沉降缝的做法,不同埋深的基础,基础管沟,返回本章,一、,基础沉降缝的做法,双墙式,沉降缝,交叉式,处理方法,悬挑式,处理方法,返回本节,双墙式处理,图,2-20,双墙式沉降缝,图,2-21,基础沉降缝处交叉式处理,交叉式,处理,悬挑式处理,图,2-22,基础沉降缝处悬挑式处理,返回,不同埋深的基础,当建筑物设计上要求基础局部深埋时，应采用台阶式逐渐落深，台阶的坡度应不大于,1,：,2,。,图,2-23,不同埋深 基础处理,返回,三、基础管沟,沿墙管沟,中间管沟,过门地沟,返回本节,沿墙管沟,这种管沟的一边是建筑物的基础墙，另一边是管墙，沟底用灰土垫层，沟顶用钢筋混凝土板做沟盖板。管沟的宽度一般为,1000mm,1600mm,，,深度为,1000mm,1400mm,之间。,图,2-24,沿墙管沟,这种管沟在建筑物的中部或室外，一般由两道管沟墙支承上部的沟盖板。这种管沟在室外时，还应特别注意是否过车，在有汽车通过时，应选择强度较高的沟盖板。,图,2-25,中间管沟,中间管沟,过门地沟,暖气的回水管线走在地上，遇有门口时，应将管线转入地下通过，需做过门管沟。,这种管沟断面尺寸为,400400mm,，,上铺沟盖板。,图,2-26,过门地沟,返回,第五节 地下室构造,一、,地下室的分类,二、,地下室的构造,三、,地下室的防潮与防水,返回本章,1.,按使用性质分,2.,按埋入地下深度分,3.,按结构材料分类,一、地下室的分类,返回本节,（,1,）普通地下室,普通的地下空间。一般按地下楼层进行设计。,（,2,）人防地下室,有人民防空要求的地下空间。人防地下室应妥善解决紧急状态下的人员隐蔽与疏散，应有保证人身安全的技术措施。,1.,按使用性质分,返回,2.,按埋入地下深度分类,（,1,）全地下室,全地下室是指地下室地面低于室外地坪面的高度超过该房间净高,1/2,者。,（,2,）半地下室,半地下室是指地下室地面低于室外地坪面高度超过该房间净高,1/3,，且不超过,1/2,者。,返回,3.,按结构材料分类,（,1,）砖墙结构地下室,（,2,）钢筋混凝土结构地下室,返回,二、地下室的构造,返回本节,图,2-27,地下室组成,1.,墙体,承担垂直荷载及土、地下水以及土冻胀时侧压力。其最小厚度不低于,300mm,，,外墙应作防潮或防水处理，如用砖墙（现在较少采用）其厚度不小于,370mm,。,2.,顶板,可用预制板、现浇板、或者预制板上作现浇层（装配整体式楼板）。如为防空地下室，必须采用现浇板，并按有关规定决定厚度和混凝土强度等级。,3.,底板,一般采用现浇钢筋混凝土底板。,4.,门窗,普通地下室门窗同地上部分。,防空地下室应符合相应等级的防护和 密闭要求，一般采用钢门或混凝土门，防空地下室一般不容许设窗。,5.,楼梯,可与地面上房间结合设置，层高小或用作辅助房间的地下室，可设置单跑楼梯。,防空要求的地下室至少要设置两部楼梯通向地面的安全出口，并且必须有一个是独立的安全出口。且安全出口与地面以上建筑应有一定距离，一般不小于地面建筑物高度的一半。,6.,采光井,采光井由底板和侧墙构成：侧墙可以用砖墙或钢筋混凝土板墙制作，底板一般为钢筋混凝土浇筑。,采光井底板应有,1%,3%,的坡度。,采光井的上部应有铸铁篦子或尼龙瓦盖，以防止人员、物品掉入采光井内。,深度：采光井底板距窗台低,250,300mm,。,宽度：,1000mm,。,开间：窗宽,+1000mm,。,见下页图,图,2-28,采光井的构造,返回,返回本节,三、地下室的防潮与防水,（一）,地下室的防潮,（二）,地下室防水,（一）地下室的防潮,当设计最高地下水位低于地下室底板,300mm,以上，且地基范围内的土壤及回填土无形成上层滞水可能时，采用防潮做法,。,地下室墙体为钢筋混凝土：不必做防潮。,地下室墙体为砌体：应做防潮。,地下室防潮的构造要求,1),砖墙体必须采用水泥砂浆砌筑，灰缝必须饱满。,2),在外墙外侧设垂直防潮层，防潮层做法一般为：,1,：,2.5,水泥砂浆找平、刷冷底子油一道、热沥青两道，防潮层做至室外散水处，然后在防潮层外侧回填低渗透性土壤如粘土、灰土等，并逐层夯实，底宽,500mm,左右。,3),地下室所有墙体，必须设两道水平防潮层，一道设在底层地坪附近，一般设置在结构层之间。另一道设在室外地面散水以上,150,200mm,的位置。,图,2-29,地下室的防潮,返回,（二）地下室防水,当,设计最高地下水位高于地下室底板，或地下室周围土层属弱透水性土存在滞水可能，应采取防水措施。,地下工程防水等级：见下表。,地下工程防水等级标准见,p23,表,2-1,、表,2-2,。,地下工程防水分类,防水混凝土,水泥砂浆防水,卷材防水,涂料防水,返回,防水等级,一级,二级,三级,四级,建筑类别,特别重要民用建筑和对防水有特殊要求的工业建筑的地下室防水如：公共建筑、医院、餐厅、剧院、商店、机房指挥工程等。,重要高层民用建筑与重要的工业建筑的地下室，如高层住宅，旅馆及重要的工业车间,一般工业与民用建筑，地下室工程,非永久性民用及工业建筑，,防水耐久年限,25,年,20,年,15,年,10,年,设防要求,多道设防，其中必有一道钢筋混凝土结构自防水；其二，设柔性防水一道；其三采取其他防水措施。,两道设防，其中有一道钢筋混凝土结构自防水；第二，设柔性防水一道；,一道或两道设防，结构做抗水压作用；外做一道柔性防水层；,一道设防，做一道外防水层；,选材要求,1,、钢筋混凝土自防水一道,2,优先选一道合成高分子卷材（橡胶型）一层增加其他防水措施如架空层或夹壁墙等。,1,、钢筋混凝土自防水一道；,2,、合成高分子卷材（橡胶型）一层，或高聚物改性沥青卷材防水。,合成高分子卷材（橡胶型）一层，或高聚物改性沥青卷材防水。,高聚物改性沥青卷材防水。,地下工程防水等级,1.,防水混凝土,防水混凝土墙体、底板厚度应,250mm,。,迎水面钢筋保护层不应小于,50mm,。,混凝土垫层：,混凝土强度等级,C15,，,厚,100mm,。,在软弱土层：厚,150mm,。,见下页图,图,2-30,防水混凝土防水做法,返回,2.,水泥砂浆防水,水泥砂浆防水层的基层,混凝土结构：强度等级,C15,砌体结构：砌筑用砂浆强度,M7.5,聚合物水泥砂浆防水层厚度,单层施工：,6,8mm,；,双层施工：,10,12mm,掺外加剂、掺和料的,水泥砂浆防水层厚度为,18,20mm,水泥砂浆防水层一般与其他防水层配合使用,见下页图,图,2-31,水泥砂浆与 防水混凝土结合做法,返回,3.,卷材防水,适用于受侵蚀介质作用或受震动作用的地下室。,卷材防水层应铺设在结构主体底板垫层至墙体顶端的基面上,在外围形成封闭的防水层。,卷材防水的常用材料为高聚物改性沥青防水材料或合成高分子卷材。,铺贴卷材前，应在基面上涂刷基层处理剂，基层处理剂应与卷材或胶粘剂的材性相容。,高聚物改性沥青油毡采用热熔法施工，合成高分子卷材采用冷粘法施工。见下页图,图,2-32,卷材防水做法,返回,4.,涂料防水,防水涂料种类：无机防水涂料和有机防水涂料。,无机防水涂料适用于结构主体的背水面，作补漏措施。,有机防水涂料适用于结构主体的迎水面。,潮湿基层宜选用与潮湿基面粘结力大的无机或有机涂料。,埋置深度较深的重要工程、有振动或较大变形的工程宜选用高弹性防水涂料。,有腐蚀性的地下环境宜选用耐腐蚀性好的反应型、水乳型、聚合物水泥涂料，并做刚性保护层。,见下页图,图,2-32,卷材防水做法,返回,
