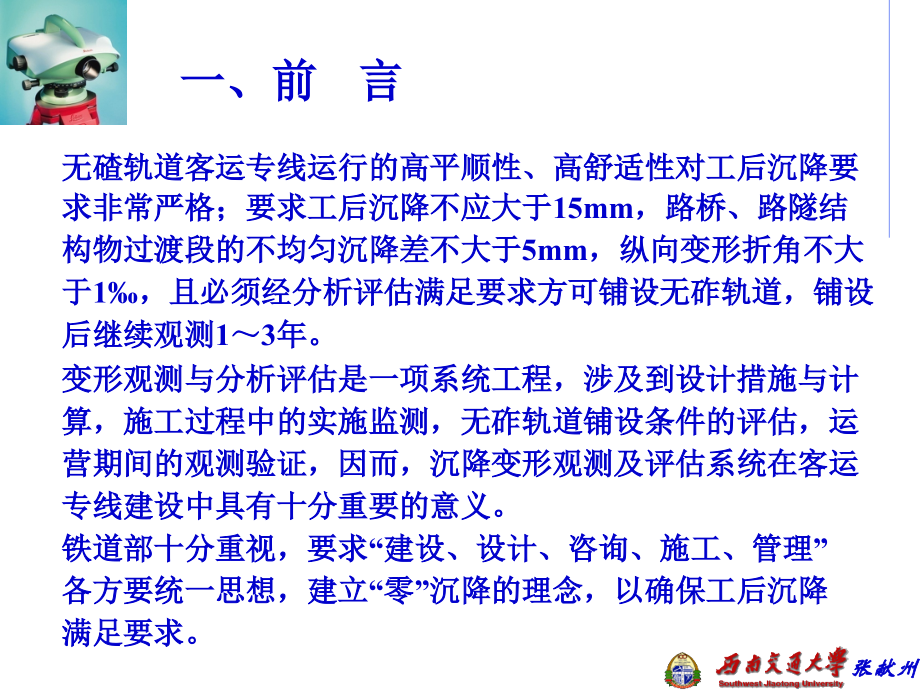

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,张献州,线下工程,沉降变形测量方法与标准,沪宁城际铁路,西南交通大学,主讲人：张献州（教授）,一、前 言,无碴轨道客运专线运行的高平顺性、高舒适性对工后沉降要求非常严格；要求工后沉降不应大于,15mm,，路桥、路隧结构物过渡段的不均匀沉降差不大于,5mm,，纵向变形折角不大于,1,，且必须经分析评估满足要求方可铺设无砟轨道，铺设后继续观测,1,3,年。,变形观测与分析评估是一项系统工程，涉及到设计措施与计算，施工过程中的实施监测，无砟轨道铺设条件的评估，运营期间的观测验证，因而，沉降变形观测及评估系统在客运专线建设中具有十分重要的意义。,铁道部十分重视，要求“建设、设计、咨询、施工、管理”各方要统一思想，建立“零”沉降的理念，以确保工后沉降满足要求。,线下工程沉降变形测量方法与标准,变形观测与分析评估是一项系统工程，,涉及到：,设计措施与计算,施工过程中的实施监测,无砟轨道铺设条件的评估,运营期间的观测验证,变形观测与分析评估,的重要意义,因而，沉降变形观测及评估系统在高速建设中具有十分重要的意义。,无碴轨道客运专线沉降观测评估,沉降出了问题：,影响工期,影响铺轨,影响精调,影响轨道平顺,影响舒适度,影响运营安全,。,现有无碴轨道客运专线沉降观测评估,武广,(,只提供沉降量表供评估）,郑西,(,只提供沉降量表供评估）,京津,(,只提供沉降量表供评估）,京沪,(,提供沉降观测原始数据、处理结果供评估）,沪宁：,（工期问题的挑战？区域沉降的挑战？,参照京沪,）,现有无碴轨道客运专线沉降观测评估方,铁道部各设计院,铁科院,原铁路院校,现有无碴轨道客运专线沉降观测评估标准,(1),客运专线铁路无砟轨道铺设条件评估技术指南,（铁建设,2006158,号）；,(2),客运专线铁路无砟轨道测量技术暂行规定,（铁建设,2006189,号）；,(3),国家一、二等水准测量规范,（,GB128972006,）；,(4),建筑沉降变形测量规程,（,JGJ/T8-2007,）；,(5),铁路客运专线竣工验收暂行办法,（铁建设,2007183,号）；,(6),客运专线无砟轨道铁路施工技术指南,（,TZ216-2007,）；,(7),工程测量规范,（,GB 50026,2007,）,(8),全球定位系统（,GPS,）铁路测量规程,（,TB10054,97,）；,(9),客运专线无砟轨道铁路设计指南,（铁建设函,2005754,号）；,(10),京沪高速铁路线下工程沉降变形观测及评估实施方案,；,沪宁城际,客运专线沉降观测评估,沪宁城际线下工程沉降观测管理规定,沪宁城际铁路线下变形观测方案,城际铁路线下变形观测方案技术交底,沪宁城际铁路线下工程沉降观测及评估补充规定,沪宁城际,客运专线沉降观测评估,工期问题的挑战？区域沉降的挑战？,当务之急：,学习标准（培训）,落实人员,落实仪器,落实方案,落实点位不设,。,2,沉降观测,培训达到的目的,测量人员了解不同结构物测点布设原则,测量人员了解,统一数据处理与数据提交方法,测量人员了解不同结构物测量精度及频次要求,测量人员明确职责与工作内容,测量人员了解基准点、工作基点布设原则,关于,沉降观测评估标准,的解读,沉降观测评估标准,中先进性和可操作性方面,数据采集的操作性,质量控制的操作性,数据处理的操作性,数据提交的操作性,数据管理的操作性,3.0,沉降变形测量,3.1,测量等级及精度要求,3.2,变形监测网技术要求,3.3,沉降变形测量点的布置要求,3.4,测量工作基本要求,3.5,测量工作具体要求,3.6,电子水准仪的数据格式说明,3.7,附：基准点与工作点信息表,沉降观测,必须明确内容,一、沉降变形观测的总体原则,二、沉降变形观测的开展,三、沉降变形测量方法及精度要求,变形观测的三个问题,点位布设问题,-,探测变形空间分布的情况,测量精度问题,-,探测多大的变形量,测量频率问题,-,探测何种规律变化的变形量,沉降观测,必须明确内容,线下工程沉降变形测量方法与标准,为确保最终沉降和工后沉降受控，合理确定无碴轨道的铺设时间，,沉降变形观测的总体原则为：,重点路基，兼顾桥隧，立体监控，信息化监测，快速传递数据，成果可控。,实施过程中重点做到“,数据精确、准确、可靠、及时、连续,”，加强过程控制，规范元器件的埋设和保护,。,沉降变形观测的总体原则,沉降变形观测的开展,（,1,）要求各施工单位、监理单位按照京沪沉降评估细则相关要求，结合各自标段实际观测工作量：,配够专业观测人员，要求测量监测人员必须持证上岗；,对于监理平行观测工作需要配置较高技术素质的测量人员；,制定了相关人员的培训和管理制度，保证专业测量人员的相对稳定，掌握观测技术标准与要求，并给予相应的待遇。,落实观测人员及观测设施、仪器设备,沉降变形测量方法与标准,沉降变形观测的开展,（,2,）要求各施工单位配备了相应的监测仪器设备，包括元器件、电子测试系统和精密测量仪器，并满足沉降变形观测精度要求：,对于成熟的、可靠的测量设备，采用高精度的电子水准仪，并按规定进行标定合格，在观测启动前，施工单位应经监理单位进行检查验收，以确保测量工作具备合格的工作基础；,如对于单点沉降计、剖面沉降管数量较大，技术指标、工作性能要求较高的元器件、监测仪器，按照建设程序进行了采购配置。,落实观测人员及观测设施、仪器设备,沉降变形测量方法与标准,沉降变形观测的开展,（,1,）施工单位在实施过程中应规范观测元器件、观测点埋设、保护措施和奖惩制度，加强其预防保护，以防止出现观测桩和元器件的损坏和失效，从而造成观测点和数据的缺失及不连续性。,是施工过程加强控制的重点。,（,2,）在观测过程中，规范测量技术操作与记录，及时整理测量数据，保证原始测量记录与观测汇总表中数据的一致性，并及时报监理单位核对确认，是,保证数据准确的基础。,（,3,）工作基点应定期与水准基点进行复核，,当观测数据连续出现异常时,应及时复测核对。,加强过程控制，保证观测数据的连续性、准确性、可靠性,沉降变形测量方法与标准,沉降变形观测的开展,（,4,）在观测过程中，,应做好一些重点信息的记录,，如对架梁、运梁车通过施工荷载的记录，天气情况，地下水影响情况的记录，,利于对结构变形特性的分析和异常数据的分析。,（,5,）在实施过程中对观测数据的,异常现象，异常点,及时分析原因，做好记录，并采取措施。,（,6,）监理单位在施工单位沉降观测实施过程中，,严格进行平行观测，切实加强监督、检查及观测数据的及时核对工作,，真正在实施过程中起到监控作用，保证观测数据的可靠性。,加强过程控制，保证观测数据的连续性、准确性、可靠性,沉降变形测量方法及精度要求,3.0,沉降变形测量,3.1,测量等级及精度要求,3.2,变形监测网技术要求,3.3,沉降变形测量点的布置要求,3.4,测量工作基本要求,3.5,测量工作具体要求,3.6,电子水准仪的数据格式说明,3.7,附：基准点与工作点信息表,3.0,沉降变形测量,1,、京沪高速铁路线下工程沉降变形观测工作以,桥梁、路基、隧道,等建（构）筑物,的,垂直位移观测,为主，水平位移监测根据路基（含过渡段）、桥涵、隧道工点具体要求确定。,2,、京沪高速铁路工程测量的高程系统应采用,1985,国家高程基准。,京沪沉降评估细则,jinghuchenjiangpingguxize,监测网的坐标系和基准的选取,遵循以下实际准则：,变形体的范围较大且形状不规则时，可选择已有的大地坐标系统。,其好处是已知系统的归化和投影改正公式,，,另一方面监测网也可得到检查。,将监测网与已有的大地网连测或将大地控制网点直接作为参考点的方法可实现坐标系及基准的确定。,3.0,沉降变形测量,3,、,结构物的变形监测应充分利用,CPI,、,CPII,和水准基点,作为水平和垂直位移监测的,基准点或工作基点,，,建立独立的,变形监测网,。,4,、,卫星定位系统（,GPS,）测量时，,应符合铁道部现行全球卫星定位系统,铁路工程测量技术的有关规定。,京沪沉降评估细则,jinghuchenjiangpingguxize,3.1,测量等级及精度要求,本线沉降变形测量按,三等,规定执行，对于技术特别复杂工点，可根据需要按,二等,的规定执行。,表,3.1.1,测量等级及精度要求,沉降变形测量等级,垂直位移测量,水平位移观测,沉降变形点的高程中误差（,mm,）,相邻沉降变形点的高程中误差（,mm,）,沉降变形点点位中误差（,mm,）,二等,0.5,0.3,3.0,三等,1.0,0.5,6.0,京沪沉降评估细则,jinghuchenjiangpingguxize,3.2,变形监测网技术要求,1,、,垂直位移监测网建网方式：,线下工程垂直位移监测一般按沉降变形等级,三等,的要求,（国家二等水准测量,）,施测，根据沉降变形测量精度要求高的特点，以及标志的作用和要求不同，垂直位移监测网用,分级布网逐级控制等精度,的方法布设。,京沪沉降评估细则,jinghuchenjiangpingguxize,3.2,变形监测网技术要求,（接上页）,对于技术特别复杂、垂直位移监测沉降变形测量等级要求二等及以上的重要桥隧工点，应独立建网，,并按照,国家一等水准测量,的技术要求进行施测或进行,特殊测量设计。,京沪沉降评估细则,jinghuchenjiangpingguxize,3.2,变形监测网技术要求,（接上页）,根据国家一、二、三等水准测量规范，,往返测高差不符值,、,环闭合差,和,检测高差较差的限差,应不超过表,4.5.1,的规定。,等级,测段、区段、路线往返测高差不符值,附合路线,闭合差,环闭合差,检测已测测段高差之差,一等,1.8,2,3,二等,4,4,4,6,三等,12,12,12,20,表,4.5.1,往返测各项限差要求,注：,K,测段，区段或路线长度，,km;,L,附合路线长，,km;,F,环线长度，,km;,R,检测测段长度，,km,3.2,变形监测网技术要求,2,、垂直位移监测网主要技术要求按下表：,京沪沉降评估细则,jinghuchenjiangpingguxize,注：,n,为测段的测站数,等级,相邻基准点高差中误差（,mm,）,每站高差中误差（,mm,）,往返较差、附合或环线闭合差（,mm,）,检测已测高差较差（,mm,）,使用仪器、观测方法及要求,二等,0.5,0.13,0.3,0.5,DS05,型仪器，按,客运专线铁路无砟轨道测量技术暂行规定,一等水准测量的技术要求施测。,三等,1.0,0.3,0.6,0.8,DS05,或,DS1,型仪器，按,客运专线铁路无砟轨道测量技术暂行规定,二等水准测量的技术要求施测。,表,3.2.2,垂直位移监测网技术要求,3.2,变形监测网技术要求,3,、,水平位移监测网建网方式：,一般按独立建网考虑，根据沉降变形测量等级及精度要求进行施测，并与施工平面控制网进行联测，引入施工测量坐标系统，实现水平位移监测网坐标与施工平面控网坐标的相互转换。,京沪沉降评估细则,jinghuchenjiangpingguxize,3.2,变形监测网技术要求,4,、,水平位移监测网主要技术要求：,本线水平位移监测按,三等,规定执行，对于技术特别复杂工点，可根据需要按,二等,的规定执行。,京沪沉降评估细则,jinghuchenjiangpingguxize,等级,相邻基准点的点位中误差（,mm,）,平均边长（,m,）,测角中误差（,）,最弱边相对中误差,作业要求,一等,1.5,300,0.7,1/250000,按,国家一等平面控制,测量要求观测,150,1.0,1/120000,按,国家二等平面控制,测量要求观测,二等,3.0,300,1.0,1/120000,按,国家二等平面控制,测量要求观测,150,1.8,1/70000,按,国家三等平面控制,测量要求观测,3.2,变,形监,测网技术要求,表,3.2.4,水平位移监测网技术要求,京沪沉降评估细则,jinghuchenjiangpingguxize,3.2,变形监测网技术要求,等级,相邻基准点的点位中误差（,mm,）,平均边长（,m,）,测角中误差（,）,最弱边相对中误差,作业要求,三等,6.0,350,1.8,1/70000,按,国家三等平面控制,测量要求观测,200,2.5,1/40000,按,国家四等平面控制,测量要求观测,四等,12.0,400,2.5,1/40000,按,国家四等平面控制,测量要求观测,表,3.2.4,水平位移监测网技术要求,京沪沉降评估细则,jinghuchenjiangpingguxize,3.3,沉降变形测量点的布置要求,1,、,沉降变形测量点分为,基准点、工作基点和沉降变形观测点,三类，其布设按下列要求：,（,1,）基准点：,要求建立在沉降变形区以外的稳定地区,，基准点使用,全线二等高程控制测量,布设的,基岩点、深埋水准点、,二等水准点,。,京沪沉降评估细则,jinghuchenjiangpingguxize,(,接上页,),基准点标石埋设规格,应符合图,3.3.1,的规定。,注：,1,盖；,2,砖；,3,素土；,4,贫混凝土；,5,冻土线,图,3.3.1,基准点标石埋设图（单位：,mm,）,埋石在现场浇灌，挖坑后底部要夯实，先浇灌底部，待基本凝固后再用模板浇灌上部，并插入不锈钢标心，保持标心垂直和半球露出混凝土（约,1,2,厘米）。每个水准点埋设后，绘制点之记图。在水准点标石埋石中应对部分标石的坑位、标石浇灌进行照相记录。影像文件名与水准点号对应。标石编号用字模压制，字头朝前进方向，即朝上海方向，并用红油漆填写字体。,3.3,沉降变形测量点的布置要求,（,2,）,工作基点：,要求这些点在观测期间稳定不变，测定沉降变形点时作为高程的传递点。,工作基点除使用普通水准点外，,按照国家二等水准测量的技术要求进一步加密水准基点或设置工作基点至满足工点垂直位移监测需要。,加密后的水准基点（含工作基点）间距,200m,左右,时，可基本保证线下工程垂直位移监测需要。,京沪沉降评估细则,jinghuchenjiangpingguxize,3.3,沉降变形测量点的布置要求,（,3,）沉降变形点：,直接埋设在要测定的沉降变形体上。点位应设立在能反映沉降变形体沉降变形的特征部位,，,不但要求设置牢固，便于观测，还要求形式美观，结构合理，且不破坏沉降变形体的外观和使用。,沉降变形点按路基、桥涵、隧道等各专业布点要求进行。,京沪沉降评估细则,jinghuchenjiangpingguxize,关于基准点、工作基点、变形观测点说明,基准点：,静态点，参考点，稳定点,-,变形分析的位置标准,工作基点,似静态点,-,为便于观测而是设置的点，测定沉降变形点时作为高程的传递点,变形观测点,动态点，目标点，监测点,-,变形体上反映变形体变形的点,3.3,沉降变形测量点的布置测量要求,2,、,基准点的检测,监测网基准点和工作点由于自然条件的变化，人为破坏等原因，不可避免的有个别点位会发生变化。,为了验证监测网基准点和工作点的稳定性，应对其进行定期检测。,本次技术方案设计垂直位移监测网的观测分为首次观测和施工过程中的定期复测，定期复测按每半年进行一次，并结合精测网复测进行。,京沪沉降评估细则,jinghuchenjiangpingguxize,3.3,沉降变形测量点的布置测量要求,2,、,基准点的检测,（接上页）,在区域沉降地区,应根据沉降速率适当增加复测次数，,每季度进行一次复测。,沉降变形点的监测频率,应根据被监测变形体的沉降速率在各单位工程沉降变形观测实施细则中已制定。,京沪沉降评估细则,jinghuchenjiangpingguxize,3.3,沉降变形测量点的布置要求,3,、,每个独立的监测网应设置不少于,3,个稳固可靠的基准点。基准点应选设在沉降变形影响范围以外便于长期保存的稳定位置。,京沪沉降评估细则,jinghuchenjiangpingguxize,新增水准点标石及标心与,CPI,、,CPII,相同。埋石在现场浇灌，挖坑后底部要夯实，先浇灌底部，待基本凝固后再用模板浇灌上部，并插入不锈钢标心，保持标心垂直和半球露出混凝土（约,1,2,厘米）。每个水准点埋设后，绘制点之记图。在水准点标石埋石中应对部分标石的坑位、标石浇灌进行照相记录。影像文件名与水准点号对应。标石编号用字模压制，字头朝前进方向，即朝上海方向，并用红油漆填写字体。,C,级点（,CPII,）下底,40 X 40cm,，上底,30 X 30cm,，高,60cm,。,400,150,450,650,450,300,650,300,1,2,3,4,5,6,3.3,沉降变形测量点的布置要求,4,、工作基点应选在比较稳定的位置。对观测条件较好或观测项目较少的项目，可不设立工作基点，在基准点上直接测量沉降变形观测点。,京沪沉降评估细则,jinghuchenjiangpingguxize,3.3,沉降变形测量点的布置要求,5,、在区域沉降地区内，应对工作基点的沉降量进行监测，当沉降量超过限差时，应对沉降变形观测点的沉降观测量进行修正。,京沪沉降评估细则,jinghuchenjiangpingguxize,桥梁墩台水准路线观测,按二等水准测量精度要求形成闭合水准路线，沉降观测点位布设于墩台两侧，水准路线观测示意图如图,3.3.2,所示,：,桥墩观测点,工作基点,观测方向,图,3.3.2,桥梁墩台沉降观测点位布设及水准路线观测示意图,桥梁梁部徐变水准路线观测,按二等水准测量精度要求形成闭合水准路线，沉降观测点位布设及水准路线观测示意图如图,3.3.3,所示,其中测点,1,，,2,，,3,，,4,构成第一个闭合环，测点,3,，,4,，,5,，,6,构成第二个闭合环。,梁体观测点,观测方向,6,5,1,4,3,2,图,3.3.3,桥梁梁部徐变沉降观测点位布设及水准路线观测示意图,隧道水准路线观测,按二等水准测量精度要求形成附合水准路线，沉降观测点位布设于观测断面隧道内壁两侧，水准路线观测示意图如图,3.3.4,所示：,隧道内壁观测点,工作基点,观测方向,图,3.3.4,隧道沉降观测点位布设及水准路线观测示意图,路基水准路线观测,按二等水准测量精度要求形成附合水准路线，沉降观测点位布设及水准路线观测示意图如图,3.3.5,所示：,沉降桩观测点,工作基点,观测方向,沉降板观测点,图,3.3.5,沉降观测点位布设及水准路线观测示意图,3.4,测量工作基本要求,1,、,水准基点使用时应作稳定性检验，并以稳定或相对稳定的点作为沉降变形的参考点，并应有一定数量稳固可靠的点以资校核。,2,、,每次观测前，对所使用的仪器和设备应进行检验校正，确保仪器的各项指标参数附合测量要求，并保留检验记录。,京沪沉降评估细则,jinghuchenjiangpingguxize,3.4,测量工作基本要求,3,、,每次沉降变形观测时应符合：,（,1,）严格按,国家二等水准技术,要求施测。,沉降监测网的首期观测,（,“,零周期,”,）要求往返观测,2,次，其余各期往返观测,1,次；,沉降变形点的首期观测,（,“,零周期,”,）要求往返观测,1,次，其余各期单程观测,1,次；,并取观测结果的中数作为变形测量初始值。,（,2,）参与观测的人员必须经过培训才能上岗，并,固定观测人员。,京沪沉降评估细则,jinghuchenjiangpingguxize,3.4,测量工作基本要求,（,3,）为了将观测中的系统误差减到最小，达到提高精度的目的，,各次观测应使用同一台仪器和设备，前后视观测最好用同一水平尺，必须按照固定的观测路线和观测方法进行，观测路线必须形成附合或闭合路线,，,使用固定的工作基点对应沉降变形观测点进行观测。,京沪沉降评估细则,jinghuchenjiangpingguxize,实行“五固定”,即“固定水准基点、工作基点、固定人、固定测量仪器、固定监测环境条件、固定测量路线和方法”，以提高观测数据的准确性。,3.4,测量工作基本要求,（,4,）观测时要避免阳光直射，且在基本相同的环境和观测条件下工作。,（,5,）成像清晰、稳定时再读数。,（,6,）随时观测，随时检核计算，观测时要一次完成，中途不中断。,京沪沉降评估细则,jinghuchenjiangpingguxize,3.4,测量工作基本要求,（,7,）,对工作基点的稳定性要定期检核,，,在雨季前后要联测，检查水准点的标高是否有变动，在区域沉降地区每次对沉降变形观测点进行观测前、后都应对工作基点的稳定性进行检核，,如果工作基点的沉降量超过限差范围，应对沉降变形观测点的沉降观测量进行修正后再入库。,京沪沉降评估细则,jinghuchenjiangpingguxize,3.4,测量工作基本要求,4,、针对矮桥墩、异型桥墩，尺子不能直立的情况，施工单位及监理单位应考虑采用定制短尺的方法，或倒尺的方法进行。,京沪沉降评估细则,jinghuchenjiangpingguxize,3.5,测量工作具体要求,1,、水准网的观测按照,国家二等水准,施测，采用,单路线往返观测,。,每次观测均形成闭合检验条件。,京沪沉降评估细则,jinghuchenjiangpingguxize,BM1,1,2,3,B,M2,返测,往测,3.5,测量工作具体要求,（接上页）,根据国家一、二、三等水准测量规范，,往返测高差不符值,、,环闭合差,和,检测高差较差的限差,应不超过表,4.5.1,的规定。,等级,测段、区段、路线往返测高差不符值,附合路线,闭合差,环闭合差,检测已测测段高差之差,一等,1.8,2,3,二等,4,4,4,6,三等,12,12,12,20,表,4.5.1,往返测各项限差要求,注：,K,测段，区段或路线长度，,km;,L,附合路线长，,km;,F,环线长度，,km;,R,检测测段长度，,km,3.5,测量工作具体要求,2,、水准仪使用,DS05,或,DS1,型电子仪器,，仪器及配套水准尺均应在有效合格检定期内。水准仪与水准尺在使用前及使用过程中，经常规检校合格，,水准仪视准轴与水准管轴的夹角均不超过,15,。,仪器各种设置正确，其中有限差要求的项目按规范要求在仪器中进行设置，并在数据采集时自动控制，不满足要求的在现场进行提示并进行重测。,京沪沉降评估细则,jinghuchenjiangpingguxize,3.5,测量工作具体要求,3,、外业测量一条路线的往返测使用同一类型仪器和转点尺垫，沿同一路线进行。观测成果的重测和取舍按,国家一、二等水准测量规范,（,GB/T 12897-2006,）二等水准有关要求执行。,观测时，视线长度,50m,，前后视距差,1.5 m,，前后视距累积差,6.0 m,，视线高度,0.5m,，测站限差：两次读数差,0.4mm,，两次所测高差之差,0.6 mm,，检测间歇点高差之差,1.0 mm,，观测读数和记录的数字取位：使用数字水准仪读记至,0.01mm,。,京沪沉降评估细则,jinghuchenjiangpingguxize,3.5,测量工作具体要求,4,、观测时，一般按,后,-,前,-,前,-,后,的顺序进行，对于有变换,奇偶站,功能的电子水准仪，按以下顺序进行：,（,1,）往测：奇数站为,后,前,前,后,偶数站为,前,后,后,前,（,2,）返测：奇数站为,前,后,后,前,偶数站为,后,前,前,后,京沪沉降评估细则,jinghuchenjiangpingguxize,3.5,测量工作具体要求,京沪沉降评估细则,jinghuchenjiangpingguxize,odd,station,even,station,B,1,1,B,2,1,F,1,2,F,2,2,F,2,3,F,1,3,B,1,2,B,2,2,B,1,1,B,2,1,F,1,2,F,2,2,F,2,3,F,1,3,B,1,2,B,2,2,BFFB,aBFFB,3.5,测量工作具体要求,5,、每一测段均为,偶数,测站。晴天观测时给仪器打伞，避免阳光直射；,扶尺时借助尺撑，使标尺上的气泡居中，标尺垂直。,京沪沉降评估细则,jinghuchenjiangpingguxize,3.5,测量工作具体要求,6,、观测前,30min,，将仪器置于露天阴影处，使仪器与外界气温趋于一致；,对于数字式水准仪，进行,不少于,20,次,单次测量，达到仪器预热的目的。,测量中避免望远镜直接对着太阳；避免视线被遮挡，遮挡不超过标尺在望远镜中截长的,20%,。观测时用测伞遮蔽阳光，对于电子水准仪，施测时均装遮光罩。,京沪沉降评估细则,jinghuchenjiangpingguxize,3.5,测量工作具体要求,7,、,自动安平水准仪的圆水准器，严格置平。在连续各测站上安置水准仪时，使其中两脚螺旋与水准路线方向平行，第三脚螺旋轮换置于路线方向的左侧与右侧。除路线拐弯处外，每一测站上仪器与前后视标尺的三个位置，一般为接近一条直线。,京沪沉降评估细则,jinghuchenjiangpingguxize,3.5,测量工作具体要求,8,、观测过程中为保证水准尺的稳定性，选用,2.5kg,以上的尺垫,，,水准观测路线必须路面硬实，观测过程中尺垫踩实以避免尺垫下沉。,同时观测过程中避免仪器安置在容易震动的地方，如果临时有震动，确认震动源造成的震动消失后，再激发测量键。,水准尺均借助尺撑整平扶直，确保水准尺垂直。,京沪沉降评估细则,jinghuchenjiangpingguxize,3.5,测量工作具体要求,9,、,当相邻观测周期的沉降量超过限差或出现反弹时，应重测并分析工作基点的稳定性，必要时联测基准点进行检测。,对于宽度较宽的河、湖水中的沉降测量，按照,国家一、二等水准测量规范,（,GB/T 12897-2006,）,跨河水准测量要求进行观测。,京沪沉降评估细则,jinghuchenjiangpingguxize,3.5,测量工作具体要求,10,、,数据处理时，闭合差、中误差等均满足要求后进行平差计算，,水准路线要进行严密平差，选用经鉴定合格的软件进行。,11,、成果数据按统一格式录入线下工程沉降变形观测和评估数据库。,3.5,测量工作具体要求,12,、元件保护要求,（,1,）各工程项目部应成立专门小组，进行元器件的埋设、测量和保护工作，小组人员分工明确，责任到人。,（,2,）元件埋设时应根据现场情况进行编号，有导线的元件应将导线引出至路基坡脚观测箱内。,京沪沉降评估细则,jinghuchenjiangpingguxize,测量点位埋设与保护非常重要，要高度重视,3.5,测量工作具体要求,12,、元件保护要求,（,3,）,凡沉降板附近一米范围内土方应采用人工摊平及小型机具碾压，不得采用大型机械推土及碾压，并配备专人负责指导，以确保元器件不受损坏。,（,4,）,各施工队应制定稳妥的保护措施并认真执行，确保元器件不因人为、自然等因素而破坏，元器件埋设后，制作相应的标识旗或保护架插在上方。路堤填筑过程中，派专人负责监督观测断面的填筑。,京沪沉降评估细则,jinghuchenjiangpingguxize,3.6,电子水准仪的数据格式说明,DNA03,和,DNA10,导出的数据标准格式有,GSI-8,、,GSI-16,和,XML,，常用数据文件格式为,.GSI,仪器可以将数据转换成多种格式，其中将,GSI-8,、,GSI-16,和,XML,作为标准格式，另外还允许输入三种用户自定义格式。用户自定义格式对于输出数据有较大的灵活性，即使像外业记录簿的格式也能直接从仪器产生。,1,、,Leica,DNA03,和,DNA10,2,、,Leica,数据标准格式有,XML,、,GSI-8,和,GSI-16,GSI-8,(slightly different from NA3003 GSI),GSI-16,XML,(used by,LevelPak,-Pro),User formats,(configurable),1 Back 1.61076 28.77 -,1 Fore 1.51306 30.61 0.098 -,1 Back 1.55976 13.49 -,2 Fore 1.57026 11.57 0.087 -,时间,-,工区,-,作业区。提交文件夹模板见附图：,1,2,3,文件夹组织方式说明：,红色括号：,为工区文件夹，如左图所示：一工区，二工区。,紫色括号：,为作业区的文件夹，如左图所示：高亮显示的,3-2-1,文件夹表示三标段二工区一作业区。,黑色括号：,为不同月份的观测文件的文件夹，如左图所示：,3-2-1-0811,表示三标段二工区一作业区,2008,年,11,月份的观测文件夹。同理,3-2-1-0812,表示,12,月份的观测文件夹。,黄色括号：,为相应月份下的各天观测文件夹。即每天的观测数据均需建立独立文件夹，如左图所示：文件夹,3-2-1-CP24019&LC09-081105,与,3-2-1-JC01&JC02-081105,、文件夹,3-2-1-CP24019&LC09-081205,与,3-2-1-LC08&LC09-081219,，这些文件夹中都必须有,9,个文件，如箭头所指,1,。,蓝色括号：,文件夹,3-2-1-D-081128,内存放点之记与点位影像文件,;,文件夹,3-2-1-E-081128,内存放观测网图、控制点坐标、点位信息文件,如箭头所指,2,。,绿色括号：,为各种成果文件夹。这些文件内存放相应的记录表，如文件夹,3-2-1-LGCG-0811,中存放（路基沉降观测记录表（沉降板）如箭头所指,3,。,京沪高速铁路沉降观测与评估数据管理系统,的工作流程图,水准观测原始数据,数据解析并检校,是否满足细则要求,提示说明,数据平差,导出细则要求的文件,数据管理系统,文档的存储,数据的存储与统计,是,否,该系统的主功能模块包括六大模块,:,内容管理、计算归档、沉降分析、报表中心、数据处理和系统管理。,总体可分为两个大的单元：,数据处理单元和数据管理单元。,数据处理模块,数据处理模块采用工程的方式管理施工单位各个期次的数据，方便数据的处理，也方便后期查看相应的数据。在工程管理中，设置了各种沉降评估细则中要求的各种限差，在处理数据时有相应的错误提示，方便施工单位的查看与检查。除此之外，该模块还可将细则中要求的各种文档统一导出，方便施工单位按照标准提交数据。,原始数据的检校,原始数据的浏览,高差信息的浏览,导出细则所要求的多种文件,施工过程中工况信息的填写,数据管理模块,数据管理模块可以完成结构化数据和非结构化数据的管理。现阶段已在数据库中为每一个标段的工区和梁场分配了存储空间，建立了树状存储结构，目的是存储每一节点的文档和高程数据。,在每一个节点下面，施工单位可以导入合格的平差后的高程数据。数据进入数据库中后会自动根据首次高程值确定累计沉降量，并实时地绘制出沉降曲线，便于施工单位更加直观地查看沉降情况。,存入管理系统的任何文档和数据，施工单位均可以通过丰富的检索功能从系统中快速检索，并导出至任何地方。施工单位还可以将系统中的高程数据导出到电子表格内，方便了数据的查看与日常使用。,系统中的树状分类列表,节点分类,在每一个分类节点下，评估单位都设置了三项内容：“测量基本信息”，“观测数据”，“成果文档”。在“测量基本信息”节点中，存放基准网图，基准点坐标和点位属性信息表；在“观测数据”节点中，存放沉降评估细则中所要求的文件；在“成果文档”节点中存放生成的各种报表。,“测量基本信息”节点,树状分类列表区域,节点下记录列表区域,记录预览区域,“观测数据”节点,“成果文档”节点,查看测点每一期的高程值,在存储文档的同时，施工单位可以将每一期的合格高程值导入至系统。在系统“沉降分析”模块中可以查看每一个测点每一期的高程值，累计沉降量，除此之外，还可以直观地查看每一个测点的沉降曲线。,查看测点的沉降曲线及趋势,京沪高铁沉降观测与评估数据管理系统,功能特点,1,、内容动态分类归档与网络化测绘信息存储管理,2,、测量平差网络计算与自动归档处理模式,3,、结构化与非结构化测绘数据一体化管理模型,4,、组件化设计与模块化集成构建系统结构,5,、基于多层分布式应用架构开发、方便灵活部署系统,6,、集成内容管理与办公自动化技术、实时网络化共享测绘信息资料,京沪高铁沉降观测与评估数据管理系统,功能特点,1,、观测数据预处理与质量控制,主要用于对原始观测文件进行预处理、质量控制、平差计算和平差成果输出等，包括数字水准仪原始观测数据文件解析处理、外业测量数据限差控制，水准观测网平差计算处理等功能。,2,、测绘数据资料内容管理,根据沉降观测评估的工作流程和相关资料，建立以标区为基础，按照不同单位分类，将甲方、施工、设计、评估、监理等单位的相关文档资料及数据按测段测量期次建立数据存储栏目，在各栏目下分类存储不同类型的结构化数据和非结构化数据。,3,、测量平差计算与自动归档,系统支持平差自动网络计算，从网络数据库中自动获取需要计算的原始观测数据，调用平差计算模块进行平差计算，计算完毕将成果自动归档到相应栏目节点之下。此外网络平差计算模块还包括原始观测数据的解析与格式化输出功能，可以输出水准测量观测电子手簿。,京沪高铁沉降观测与评估数据管理系统,功能特点,4,、测点沉降数据统计分析,对京沪高铁沿线个沉降观测点的各期沉降数据进行汇总统计分析，绘制沉降曲线图，提供沉降统计分析数据与,Excel,的交互功能，以及解析处理测点编码信息，方便用户进行各测点沉降数据分析与统计。,5,、报表数据统计输出,根据系统中存储的各种数据和,京沪高速铁路线下工程沉降变形观测及评估实施细则,中附表要求，由计算机自动生成相应的,excel,格式报表，报表数量达,15,个。,6,、用户角色权限管理,系统利用用户与角色管理机制实现用户界面定制，让享有不同权限的用户拥有不同的软件操作界面。此外，对系统的使用状态进行计算机自动记录，便于管理员进行日常的系统维护管理。,7,、与,Excel,软件数据交互,系统各模块均构建了与,Excel,软件的数据交换功能，支持将数据成果输出到,Excel,软件，同时也支持,Excel,数据导入到系统数据库中。,8,、系统具有很强的扩展性、灵活性、通用性和实用性,内业资料整理,资料整理不规范，内业工作滞后、效率低等,主要表现为以下几点：,（,1,）未完成（或未按要求）测点属性表格的填写；,（,2,）测点编号紊乱；,（,3,）电子水准仪原始文件保存凌乱，未按测段归档；,（,4,）未进行平差处理和成果表格的填写。,（,5,）处理数据不及时，有些工区外业测量,2,个月后仍没有进行内业处理。,（,6,）不重视工况信息的记录，在提交的观测数据文件中出现照搬，纯粹的将其他工况信息文件简单的复制到本次观测数据文件里。,典型问题,软件质量控制,查看外业测量数据限差控制指标,查看闭合差,（闭合路线内符合、附和路线外符合）,查看中误差控制,（单位权中误差、点位中误差）,查看改正数,查看工况信息,典型问题,沉降简易分析,每个测点不跳舞,墩台路基断面隧道断面（左右点）不摇摆,前后测点不上下电梯,典型问题,软件支持仪器种类,施工单位的仪器不完全是徕卡和天宝，而且,in1,文件也不能自动生成，需他们自己做。,（这需要施工单位提供仪器的原始数据文件格式说明）,目前已经支持拓普康,DL100,电子水准仪数据处理,典型问题,-,工作基点被破坏,施工过程中存在工作基点被破坏的情况。,重埋后第一次观测时在备注里记录时间，并计算出埋设后点位高程与未破坏前对应点高程的差值。,附表,17,测点断高表,单位：里程范围：,测点号,变化前高程,变化后高程,差值,重新埋设后观测日期,备注（类型：破坏重埋、接管等）,填报：复核：监理：年 月 日,典型问题,-,观测点转移,墩身观测标被破坏，,观测点转移,存在断高的情况。,这种情况可以重新安装观测标，但问题是以前的数据和沉降量不能继续使用，新安装的观测标高程需重新开始。处理同,2,），将点位的变化前后相关信息记录在附表,17,测点断高
