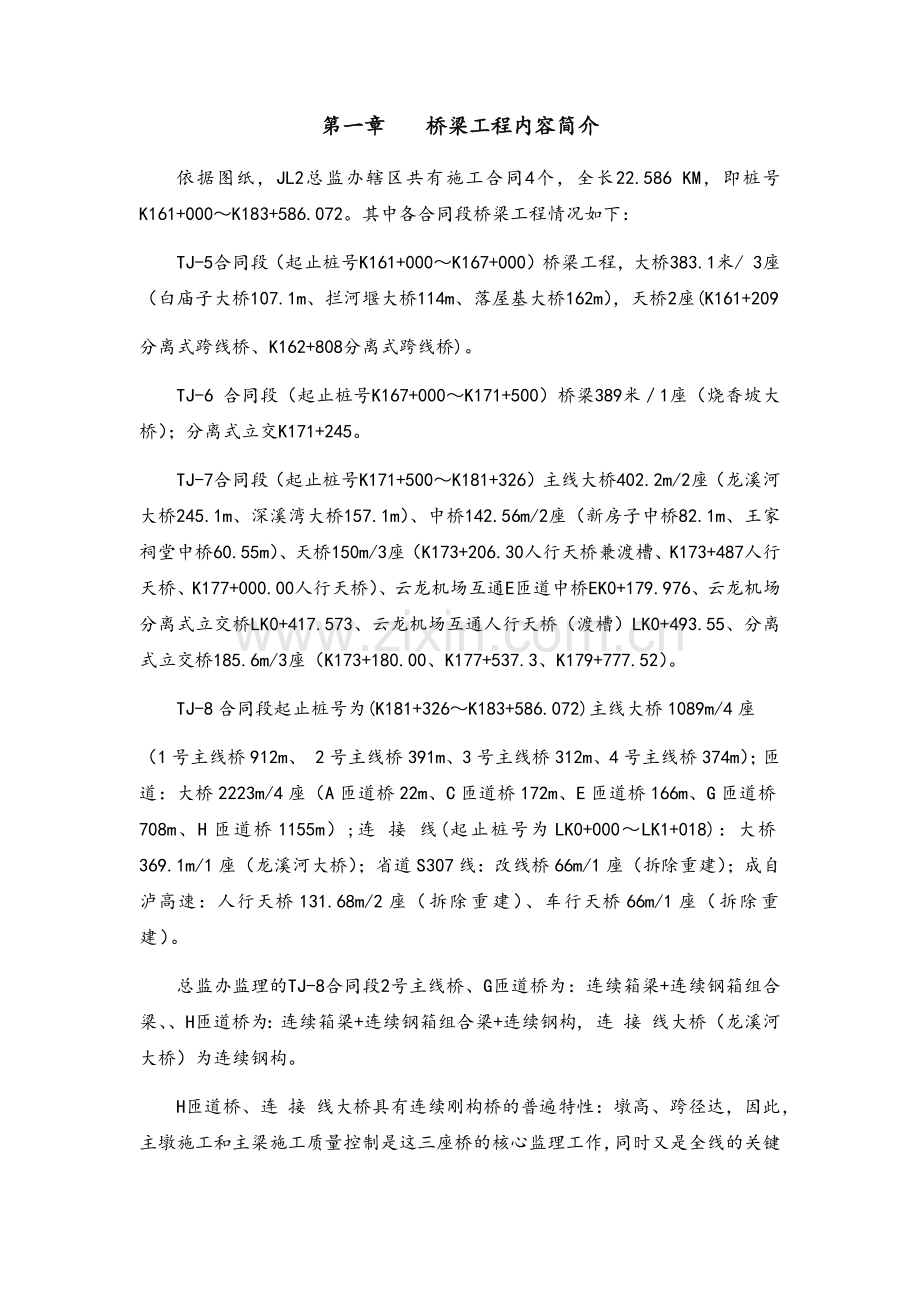

桥梁监理细则.doc_第1页
第1页 / 共96页

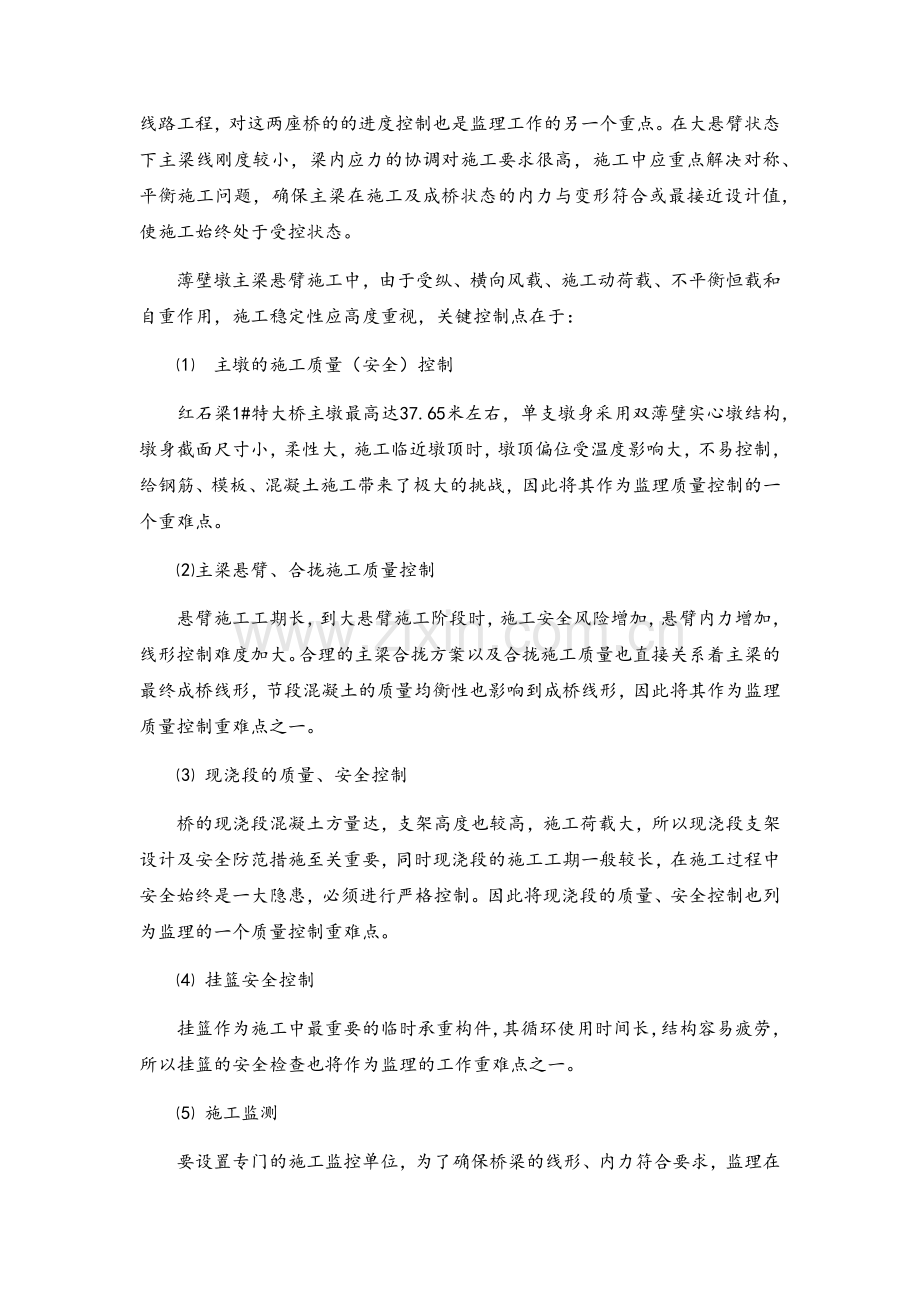

桥梁监理细则.doc_第2页
第2页 / 共96页


点击查看更多>>
资源描述
第一章 桥梁工程内容简介 依据图纸,JL2总监办辖区共有施工合同4个,全长22.586 KM,即桩号K161+000~K183+586.072。其中各合同段桥梁工程情况如下: TJ-5合同段(起止桩号K161+000~K167+000)桥梁工程,大桥383.1米/ 3座(白庙子大桥107.1m、拦河堰大桥114m、落屋基大桥162m),天桥2座(K161+209 分离式跨线桥、K162+808分离式跨线桥)。 TJ-6 合同段(起止桩号K167+000~K171+500)桥梁389米/1座(烧香坡大桥);分离式立交K171+245。 TJ-7合同段(起止桩号K171+500~K181+326)主线大桥402.2m/2座(龙溪河大桥245.1m、深溪湾大桥157.1m)、中桥142.56m/2座(新房子中桥82.1m、王家祠堂中桥60.55m)、天桥150m/3座(K173+206.30人行天桥兼渡槽、K173+487人行天桥、K177+000.00人行天桥)、云龙机场互通E匝道中桥EK0+179.976、云龙机场分离式立交桥LK0+417.573、云龙机场互通人行天桥(渡槽)LK0+493.55、分离式立交桥185.6m/3座(K173+180.00、K177+537.3、K179+777.52)。 TJ-8合同段起止桩号为(K181+326~K183+586.072)主线大桥1089m/4座 (1号主线桥912m、 2号主线桥391m、3号主线桥312m、4号主线桥374m);匝道:大桥2223m/4座(A匝道桥22m、C匝道桥172m、E匝道桥166m、G匝道桥708m、H匝道桥1155m);连 接 线(起止桩号为LK0+000~LK1+018):大桥369.1m/1座(龙溪河大桥);省道S307线:改线桥66m/1座(拆除重建);成自泸高速:人行天桥131.68m/2座(拆除重建)、车行天桥66m/1座(拆除重建)。 总监办监理的TJ-8合同段2号主线桥、G匝道桥为:连续箱梁+连续钢箱组合梁、、H匝道桥为:连续箱梁+连续钢箱组合梁+连续钢构, 连 接 线大桥(龙溪河大桥)为连续钢构。 H匝道桥、连 接 线大桥具有连续刚构桥的普遍特性:墩高、跨径达,因此,主墩施工和主梁施工质量控制是这三座桥的核心监理工作,同时又是全线的关键线路工程,对这两座桥的的进度控制也是监理工作的另一个重点。在大悬臂状态下主梁线刚度较小,梁内应力的协调对施工要求很高,施工中应重点解决对称、平衡施工问题,确保主梁在施工及成桥状态的内力与变形符合或最接近设计值,使施工始终处于受控状态。 薄壁墩主梁悬臂施工中,由于受纵、横向风载、施工动荷载、不平衡恒载和自重作用,施工稳定性应高度重视,关键控制点在于: ⑴ 主墩的施工质量(安全)控制 红石梁1#特大桥主墩最高达37.65米左右,单支墩身采用双薄壁实心墩结构,墩身截面尺寸小,柔性大,施工临近墩顶时,墩顶偏位受温度影响大,不易控制,给钢筋、模板、混凝土施工带来了极大的挑战,因此将其作为监理质量控制的一个重难点。 ⑵主梁悬臂、合拢施工质量控制 悬臂施工工期长,到大悬臂施工阶段时,施工安全风险增加,悬臂内力增加,线形控制难度加大。合理的主梁合拢方案以及合拢施工质量也直接关系着主梁的最终成桥线形,节段混凝土的质量均衡性也影响到成桥线形,因此将其作为监理质量控制重难点之一。 ⑶ 现浇段的质量、安全控制 桥的现浇段混凝土方量达,支架高度也较高,施工荷载大,所以现浇段支架设计及安全防范措施至关重要,同时现浇段的施工工期一般较长,在施工过程中安全始终是一大隐患,必须进行严格控制。因此将现浇段的质量、安全控制也列为监理的一个质量控制重难点。 ⑷ 挂篮安全控制 挂篮作为施工中最重要的临时承重构件,其循环使用时间长,结构容易疲劳,所以挂篮的安全检查也将作为监理的工作重难点之一。 ⑸ 施工监测 要设置专门的施工监控单位,为了确保桥梁的线形、内力符合要求,监理在工作的具体开展中,要积极配合监控单位的工作。 特兴互通的钢箱梁施工监理工作,本标段共有三段钢混结合梁,主线桥2为56m箱组合梁、G匝道52m+70m+52m连续钢箱组合梁和H匝道44m+59m+44m及40m+68m+40m连续钢箱组合梁。钢箱梁采用厂内分段制造,现场拼装成型的工艺,横梁上翼缘与主梁上翼缘工地对接焊,腹板和下翼缘采用高强螺栓(M22 10.9S级)拼接。 因此,将连续钢构及钢箱梁施工作为监理工作重点。 第二章 编制依据 依据监理合同段施工图纸、中华人民共和国安全生产法、交通部交工发(1992)378号《公路工程监理办法》、交通部公告2016年第37号《公路工程施工监理规范》(JTGG10-2016)、《公路桥涵施工技术规范》(JTG/T F50-2011)。《钢筋焊接及验收规范》(JGJ18-2015)、《钢筋机械连接技术规程》(12 JGJ107-2010)、《钢结构工程施工质量验收规范》(GB50205-2001)、<<公路桥梁钢结构防腐涂装技术条件>>( JT-722-2008)、《混凝土质量控制标准》(GB50164-2011)、《混凝土强度检验评定标准》(GB50107-2010)、《混凝土结构工程施工质量验收标准》(GB50204-2015)、《公路工程地质勘查规范》(JTG C20-2011)、《混凝土外加剂应用技术规范》(GB 50119-2013)、《公路工程质量检验评定标准》(JTGF801-2004)、《公路工程施工安全技术规范》(JTGF90-2015)泸渝高速公路JL2总监办所监理的施工合同段施工合同及监理合同等制定。 第三章 施工准备阶段监理 第一节 交桩与复测 一、交桩与导线、水准基点复测 在合同规定的时间内监理工程师会同承包商参加业主安排的交桩事项,对本工程桥梁平面控制桩、定位桩、高程控制桩进行现场交桩。 接桩之后,承包人应组织测量人员进行复核测量并通知监理人员参与复测,双方都应做好记录并计算复测结果,复测结果应符合规范要求,并经监理工程师认可。 二、施工测量 在导线点,水准点复测完成之后,承包人接着做好施工测量工作,监理工程师检查与复核应拌随承包人的测量同步或平行进行,所有测量精度应符合《公路桥涵施工技术规范》要求,并指示与检查承包人对所有测量控制点进行有效保护。 第二节 施工场地与设施 在合同规定的开工令发出之前及各项工程开工之前合理的时间里,业主将全部或施工段落和工程场地移交给承包人使用,场地前期重点检查其硬化程度和排水情况,为使场地堆放材料的质量得到最大限度的保证,按合同要求承包商对拌拾及堆料场地进行全面硬化.承包商生产过程中产生的废水、废渣、粉尘处理上是否合理需经监理工程师作出判断检查,施工过程中机械噪声控制手段是否有效及消防措施的落实情况,机械电器设备安全防护装置是否齐全,以确保场地操作人员和周围居民人身安全等等均有切实可行的措施。 钢筋仓库和加工场和砂石场不得露天,料场还应设分隔墙,按规格堆放,在使用前报监理现场验收。 第三节 工程材料的采购、加工与进场 监理工程师应提示和监督承包人依照工程进度安排进场材料数量和规格,并按合同、规范要求搬运及储存材料,要注意水泥防潮、钢筋防锈等,并处理地基以防混杂和污染。各类材料应设标签分开整齐堆放,对较为重要的外购成品及半成品构件要求承包人在签订购买合同前书面报告监理工程师其采购计划。 1、拟购构件名称、数量、规格及应用工程部位。 2、构件生产厂名、地址、生产工艺及质量标准,应附产品质量检验证书及抽样测试技术报告,监理工程师应考查并决定。 ⑴除审查承包人报告及附件资料外,决定是否有必要增加有关测试项目及测试频率,并适当说明加作测试的理由。 ⑵决定是否派人员赴现场考察厂方施工工艺及质量控制情况,在批复外购件报告的同时,应对以上两点加以说明,对于自加工材料的要求承包人向监理工程师报送现场采购计划,并详列:材料名称、规格、设场地点、数量、保证蕴藏量、拟用开采和加工工艺、机具设备数量、型号及准确情况及自采加工和外购材料的经济比较方案,并需附有关材料性能试验报告及试采和加工的样品。 第四章 模板、支架工程 第一节 模板、支架及脚手架的基本技术要求 1、具有必须的强度、刚度和稳定性,并应接受力状态进行设计计算,以保证能可靠地承受施工过程中可能产生的各项荷载,模板、支架和拱架的设计,按《公路桥涵钢结构及木结构设计规范》(JTJ025-86)有关规定执行;普通模板荷载计算按《公路桥涵施工技术规范》(JTG/T F50-2011)附录D进行。施工工艺图及计算书报监理批准后再实施。 2、保证结构物各部形状、尺寸准确;模板板面应平整光洁,接缝严密,不漏浆,保证结构物外露面光洁美观,线条流畅。 3、制作简单拆装方便,拆卸时能尽可能减少模板和杆件的损坏;支架或模板应尽量制成装配式组件或块件,以提高模板使用的周转变数;重复使用的模板、支架应经常检查、维修。 4、模板应用内撑进行支撑,用对拉螺栓销紧。内撑根据混凝土构件厚度、高度的大小及部位的不同,分别可用钢管、钢筋、硬塑料管或采用木料作为临时内撑。待混凝土浇筑至内撑位置时随即取掉,对于厚度较小的构件也可利用底模和立木只设外撑。 5、为保证混凝土结构物的外观质量,支架与模板加强肋骨尽可能采用钢结构,模板面板宜优先采用钢模板。混凝土外露面尽可能采用光洁度高、单块面积大的模板。对于大面积的混凝土,每块模板的面积宜大于2.0m2。 6、外露面混凝土模板的脱模剂应采用同一品种,不得使用污染混凝土表面的废机油等,且不得污染钢筋及混凝土施工缝部位。 7、支架应尽量采用标准化、系列化、通用化的钢结构拼装。钢支架目前定型产品较多,可根据工程需要购买或租用。支架立柱必须安装在有足够承载力的地基上,底部应中设垫层以分布和传递压力。地基土必须进行夯实或碾压坚实,必要时须进行换填或其它有效的处理,并有良好的排水设施。在施工中出现最多的质量问题就是由于地基处理不好,发生沉降。 8、制作木支架时,长杆件接头应尽量减少,相邻立柱的连接接头应尽量设在不同的水平面上。主要压力杆的纵向连接可使用对接法,并用木夹板或铁夹板夹紧,严禁用扒钉连接。同时要用剪力撑加强整体性的连接。在实际施工中发生支架倒坍事故的主要原因往往都是由于接头处处理不当所致。 9、脚手架(板)要有足够的面积,能满足工人操作、材料堆置和运输的需要;必须具有足够的强度、刚度和稳定性,保证在人员、材料等荷载以及在大风、暴雨等气候下不变形、不倾斜、不摇晃;应与模板的支承体系分开以免在操作时引起模板的变形和位移,并要搭拆简单,移运方便,能多周转使用;选用材料尽量因地制宜、就地取材以减少工程开支。 10、当所有和模板有关的工作做完,待浇混凝土构件中所有预埋件亦安装完毕。应经监理工程师检查认可后,才能浇筑混凝土。 第二节 质量检验 1、模板、支架制作应根据设计要求确定模板的型式及精度要求,在设计无规定时,可按下表执行。 模板、支架制作时的允许偏差 项 目 允许偏差(mm) 木模板制作 模板的长度和宽度 ±5 不刨光模板相邻两板表面高低差 3 刨光模板相邻两板表面高低差 1 平板模板表面最大的局部不平 刨光模板 3 不刨光模板 5 拼合板中木板间的缝隙宽度 2 支架、拱架尺寸 ±5 榫槽嵌接紧密度 2 钢模板制作 外形尺寸 长和高 0,-1 肋高 ±5 面板端偏斜 ≤0.5 连接配件(螺栓、卡子等)的孔眼位置 孔中心与板面的间距 ±0.3 板端中心与板端的间距 0,-0.5 沿板长、宽方向的孔 ±0.6 板面局部不平 1.0 板面和板侧挠度 ±1.0 注:①木模板中第5项已考虑木板干燥后在拼合板中发生缝隙的可能。2mm以下的缝隙,可在浇筑前浇湿模板,使其密合。 ②板面局部不平用2m靠尺、塞尺检测。 2、模板、支架安装的允许偏差,在设计及技术规范无要求时,应符合下表中的规定。 模板、支架安装的允许偏差 项 目 允许偏差(mm) 模板标高 基础 ±15 柱、墙和梁 ±10 墩台 ±10 模板内部尺寸 上部构造的所有构件 ±5,0 基础 ±30 墩台 ±20 轴线偏位 基础 15 柱或墙 8 梁 10 墩台 10 对角线差 7 翘曲 L/1500 设计起拱 ±3 装配式构件支承面的标高 +2,-5 模板相邻两板表面高低差 2 模板表面平整 5 预埋件中心线位置 10 预留孔洞中心线位置 3 预留孔洞截面内部尺寸 +10,0 支架和拱架 纵轴的平面位置 跨度的1/1000或30 曲线形拱架的标高(包括建筑拱度在内) +20,-10 第三节 模板拆除期限 为控制拆模时混凝土的抗拉强度和抗剪强主工,拆模前应测定其抗压强度。一般情况下,抗压强度达到2.5Mpa时,可满足拆除侧模时所需各项强度。 不承重的侧模,在混凝土强度能保证混凝土表面及棱角不损坏的情况下方可折除,一般在混凝土抗压强度达到2.5MPa时方可除侧模。承重模板、拱架和支架,应在混凝土强度能承受自重时方可拆除,台帽、盖梁底模应达到混凝土设计等级的75%时,方可拆除。 第四节 支架容许荷载 1、钢管架的规格型式较多,最常用者为CH型和YJ型。两种钢管的规格和容许荷载见下表。 钢管架规格和容许荷载 型 号 CH-65 CH-75 CH-90 YJ-18 YJ-22 YJ-27 最小使用长度(mm) 1812 2212 2712 1820 2220 2720 最大使用长度(mm) 3062 3462 3962 3090 3490 3990 调节范围(mm) 1250 1250 1250 1270 1270 1270 螺旋调节范围(mm) 170 170 170 70 70 70 容许荷载 最小长度时 20 20 20 20 20 20 最大长度时 15 15 12 15 15 15 质量(kg) 12.4 13.2 14.8 13.9 15 16.4 2、钢管脚手架 钢管一般采用外径为48mm、壁厚3.5mm的焊接管,长度为2~6m,配备一些20cm、40cm、60cm、80cm的短钢管以供接长调整高度。 扣件可分为直角扣件、回转扣件和对接扣件3种,供两根钢管直角连接、搭接连接或对接连接用。3种扣件容许荷载分别为6KN、5KN、2.5KN。 底座可分为螺栓式和钢管式两种,安装在立杆的下部,将荷重传递到基础。 调节杆用于调节支架的高度,可分为螺栓调节杆和螺管调节杆两种。 钢管脚手支架立杆考虑偏心荷载、长细比稳定系数等因素后,其容许荷载如下表: 钢管脚手支架容许荷载 横杆间距 φ48×3.5钢管 对接立杆 搭接立杆 [N] [KN] [N] [KN] 100 35.7 13.9 125 33.1 13.0 150 30.3 12.4 180 27.2 11.6 注:[N]为每根立杆容许荷载。 第五章 桩基工程的监理 第一节 质量标准 一、桩基工程分为钻孔灌注桩和挖孔灌注桩。 二、原材料钢筋工程和混凝土质量要求和控制见“钢筋工程”、“混凝土工程”。 三、基本要求 1、孔径、孔深、孔位和沉淀层厚度必须符合设计要求。 2、水下混凝土应连续灌注,严禁有夹层和断桩。 3、钢筋笼不得上浮,嵌入承台的锚固钢筋长度不得低于规范规定的最小锚固长度要求。 4、桩的无破损检测必须符合设计要求。 5、凿除桩头混凝土后,无残余的松散混凝土。 四、质量要求及检测项目见下表 钻孔灌注桩检测项目 项次 检查项目 规定值或允许偏差 检查方法和频率 1 混凝土强度(Mpa) 在合格标准内 按JTG F80/1-2004附录D检查 桩位() 群桩 100 用经纬仪或全站仪检查纵、横方向每桩检查 排架桩 允许 50 极值 100 3 钻孔倾斜率(%) 1%桩长,且不大于500 查灌注前记录 沉淀层厚度() 磨擦桩 设计规定,设计未规定时按施工规范要求 沉淀盒或标准测锤:每桩检查 支承桩 不大于设计规定 5 钢筋骨底面高程(mm) ±50 水准仪:测每桩骨架顶面高程后反算 6 孔径 不小于设计要求 探孔器:每桩测量 7 孔深 不小于设计要求 测绳量:每桩测量 钢筋骨架检测项目 项次 检查项目 规定值或允许偏差 检查方法和检查频率 钢筋材质 HPB235 符合GB1499-2008 按桥规要求 HRB335、HRB400 符合GB1499-2008 2 受力钢筋间距(mm) ±10 用尺量,每构件检查2个断面 3 箍筋横向水平、螺旋筋间距(mm) ±20 每构件检查5~10个间距 钢筋骨架尺寸 长 ±10 按骨架总数抽查 直径 ±5 5 保护层厚度(mm) ±10 6 弯起钢筋位置(mm) ±10 每骨架抽查30% 第二节 质量控制重点 桩基工程质量应重点控制承包人施工方案和施工准备、钻(挖)孔放样、钻(挖)孔期间地质情况观察、成孔检查、钢筋骨架检查与吊放、混凝土质量的检测与灌注、成品桩检测以及故障处理。 一、施工方案审查 施工前,驻地监理工程师应依据合同文件、施工图纸、地质勘测资料等材料,审查承包人提交的施工方案及所需要的工、料、机的投入,审查施工工艺的合理性、可行性,复核承包人的放样数据及安全、质量保证措施。审查同意后批准开工。 二、钻孔过程中监理人员质量控制内容 1、钻孔灌注桩护筒设置 (1)护筒内径宜比桩径大200~400mm。 (2)护筒中心竖直线应与桩中心线重合,除设计另有规定外,平面允许误差为50mm,竖直线倾斜不大于1%,干处可实测定位,水域可依靠导向架定位。 (3)旱地,筑岛处护筒可采用挖坑埋设法,护筒底部和四周所填粘质土必须分层夯实。 (4)水域护筒设备,应严格注意平面位置,竖向倾斜符合上述要求,沉入时可用用压重、振动、锤击并辅以筒内除土的方法。 (5)护筒高度宜高出地面0.3mm或水面1~2m。当钻孔内有承压水时,应高于稳定后的承压水位2.0mm以上。若承压水位不稳定或稳定后承压水位高出地下水位很多,应先做试桩,鉴定在此类地区采用钻孔灌注桩基的可行性。当处于潮水影响地区时,应高于最高施工水位1.5~2.0mm,并应采用稳定护筒内水头的措施。 (6)护筒埋置深度应根据设计要求或桩位的水文地质情况确定,一般情况埋置深度为2~4m;特殊情况应加深,以保证钻孔和灌注混凝土的顺利进行。 (7)有冲刷影响的河床,应沉入局部冲刷线以下不小于1~1.5mm。 (8)护筒连接处要求筒内无突出物,应耐拉、压,不漏水。 2、泥浆要求 钻孔泥浆一般由水、粘土(或膨润土)和添加剂按适当配合比配制而成,其性能指标设计纸及专用条款(技术规范)无说明时可参照表中选用。 清孔后泥浆性能指标选择 相对密度 粘度(Pa·s) 含砂率(%) 胶体率 1.03~1.1 17~20 <2.0 >98 注:冲击成孔的桩,清孔后泥浆的相对密度可适当提高,但不宜超过1.15。 3、钻孔 (1)一般要求 钻机就位前,应对钻孔各项准备工作进行检查。 钻孔时,应按设计资料绘制的地质剖面图,选用适当的钻机和泥浆。 钻机安装后的底座和顶端应平稳,在钻进中不应产生位移或沉陷,否则应及时处理。 钻孔作业应分班连续进行,填写的钻孔施工记录,交接班时应交待钻进情况及下一班注意事项。应经常对钻孔泥浆进行检测和试验,不合要求时,应随时改正。应经常注意地层变化,在地层变化处均应捞渣样,判明后记录人填写记录表,并与地质剖面图核对。 (2)钻孔灌注桩钻进的注意事项 无论采用何种方法钻孔,开孔的孔位必须准确。开钻时均应慢速钻进,待导向部位或钻头全部进入地层后,方可加速钻进。 采用正、反循环钻孔(含潜水钻)均应采用减压钻进,即钻机的主吊钩始终要承受部分钻具重力,而孔底承受的钻压不超过钻具重力之和(扣除浮力)的80%。 用全护筒法钻进时,为使钻要安装平正,压进的首节护筒必须竖直。钻孔开始后应随时检测护筒水平位置和竖直线,如发现偏移,应将护筒拔出,调整后重新压入钻进。 在钻孔排渣、提钻头除土或因故停钻时,应保持孔内具有规定的水位和要求的泥浆相对密度和粘度,处理孔内事故或因故停钻,必须将钻头提出孔外。 4、清孔 (1)清孔要求 钻孔深度达到设计标高后,应对孔深,孔径进行检查,符合下表的要求后方可清孔。 钻、挖孔成孔质量标准 项目 允许偏差 项目 允许偏差 孔的中心 位置(mm) 群桩:100;单排桩:50 深淀厚度(mm) 摩擦桩:符合设计要求,设计无要求时,对于直径≤1.5m的桩,≤200;对桩>1.5m或桩长>40m或土质较差的桩,≤300 支承桩:不大于设计规定,设计无要求时,≤50 孔径(mm) 不小于设计桩径 倾斜度 钻孔:小于1%;挖孔:小于0.5% 孔深 摩擦桩:不小于设计规定 支承桩:比设计深度超深不小于50 mm 清孔后泥浆指标 相对密度:10.3~1.10;粘度:17~20Pa·s;含砂率:<2%;胶体率:>98% 注:清孔后的泥浆指标,是从桩孔的顶、中、底部分别取样检验的平均值。本项指标的测定,限指大直径桩或特定要求的钻孔桩。 清孔方法应根据设计要求、钻孔方法、机具设备条件和地层情况决定。 在吊入钢筋骨架后,灌注水下混凝土之前,应再次检查孔内泥浆性能指标和孔底沉淀厚度,如超过规定,则应进行第二次清孔,符合要求后方可灌注水下混凝土。 (2)清孔时应注意事项 清孔方法有换浆、抽浆、掏渣、空压机喷射、砂浆置换等,可根据具体情况选择使用。 不论采用何种清孔方法,在清孔排渣时,必须注意保持孔的内水头,防止坍孔。 无论采用何种方法清孔,清孔后应从孔底提出泥浆试样,进行性能指标试验。灌注水下混凝土前,应测定孔底沉淀土厚度,泥浆指标及沉淀土厚度应符合上表的要求。 不得用加深钻孔深度的方式代替清孔。 5、成孔检测。 清孔完毕后,检查孔口、孔中部、孔底沉淀厚度及孔底的泥浆指标是否符合有关规范及设计要求。用测斜仪、检孔器等仪器设备测量孔径、孔深、倾斜度等指标,并填写成孔检验记录。 灌注桩成孔质量检查的主要内容及其相应的方法。 (1)桩位偏差检查 基桩施工前应按设计桩位平面图落放桩的中心位置,施工结束后应检查中心位置的偏差,并应将其偏差绘制在桩位竣工平面图中,检测时可采用经纬仪对纵、横方向进行量测。桩孔中心位置的偏差要求,对于群桩不得大于100mm,单排桩不得大于50mm。当桩群中设置有斜桩时,应以水平面的偏差值计算。 (2)孔径检查 能否保证基桩的承载能力,桩径是极为关键的因素。要保证桩径满足设计要求,必须检验桩的孔径不小于设计桩径。 桩孔径可用专用球形孔径仪、伞形孔径仪和声波孔壁测定仪器测定。 (3)桩倾斜度检查 在灌注桩的施工过程中,能否确保基桩的垂直度,是衡量基桩能否有效地发挥作用的一个关键因素,因此,必须认真地测定桩孔的倾斜度。一般要求对于竖直桩,其允许偏差不应超过1%。 (4)孔底沉淀土厚度检查 桩底沉淀土厚度的大小极大地影响桩端承载力的发挥,因此在施工过程中必须严格控制桩底的沉淀土厚度。当设计图纸及专用条款技术规范无说明时根据《公路桥涵施工技术规范》(JTJ041-2000)规定,要求清孔后沉淀土厚度,对于摩擦桩不应大于200mm~300mm(根据桩径确定沉淀土厚度),对于端承桩不应大于设计规定值,一般不超过50mm。 测定沉淀土厚度的方法目前还不够成熟,下面介绍几种工程中已试用的方法。 垂球法 垂球法是一种惯用的简易测定沉淀土厚度的方法。其将重约1kg的铜制锥体垂球,顶端系上测绳,把垂球慢慢沉入孔内,凭手感判断沉淀土顶面位置,其施工孔深和量测孔之差值即为沉淀土厚度。 电阻率法 电阻率法沉淀土测定仪由测头、放大器和指示器组成。它是根据介质不同,如水、泥浆和沉淀颗粒具有不同的导电性能,由电阻阻值变化来判断沉淀土厚度。 测试时将测头慢慢沉入孔中,观察表头指针的变化,当出现突变时记录深度h1,继续下沉测头,指针再次突变记录深度h2,直到测头不能下沉为止,记录深度h3,设施工深度为H,则各沉淀土厚度为(h2- h1),(h3- h2)和(H- h3)……。 电容法 电容法沉淀土厚度测定原理是当金属两极板间距和尺寸不变时,其电容量和介质和电解率成正比关系,水、泥浆和沉淀土等介质的电解率有较明显差异,从而由电解率的变化量测定沉淀土的厚度。 6、钢筋骨架的制作、运输及吊装就位的技术要求 (1)钢筋骨架的制作应符合设计要求和规范的有关规定。 (2)长桩骨架宜分段制作,分段长度应根据吊装条件确定,应确保不变形,接头应错开。 (3)应在骨架外侧设置控制保护层厚度的垫块,其间距竖向为2m,横向圆周不得少于4处。骨架顶端应设置吊环。 (4)骨架入孔一般用吊机,无吊机时,可采用钻机钻架、灌注塔架。起吊应按骨架长度的编号入孔。 (5)钢筋骨架的制作和吊放的允许偏差为:主筋间距±10mm;箍筋间距±20mm;骨架外径±10mm;骨架倾斜度±0.5%;骨架保护层厚度±20mm;骨架中心平面位置20mm;骨架顶端高程±20mm,骨架底面高程±20mm。 (6)安放钢筋骨架。安放前,检查钢筋骨架的制作质量。控制钢筋骨架安放就位准确,防止钢筋骨架偏位。安放后检查其固定可靠性,防止钢筋骨架上浮或下沉。 7、灌注水下混凝土 (1)混凝土配合比的控制 承包人拟采用的混凝土配合比设计确定后,应提交监理试验室进行平行试验审核,经驻地监理工程师批后使用。在生产配合比使用前,监理人员应检查所用原材料质量,并进行生产配合比的试拌;检查拌和机械的性能和拌和料的质量。混凝土拌和过程中,应随时检测各种原材料和掺加剂计量的准确性以及混凝土拌和料坍落度等指标。混凝土拌和料要具有良好的和易性,在运输和灌注过程中无显著离析、泌水,灌注时保持有足够的流动性,其坍落度宜为18~22cm。 除另有规定外,水下混凝土的配制应符合下列要求: 水泥标号应不低于425号,其初凝时间不早于2.5h; 粗集料宜有先选用卵石,或采用级配良好的碎石; 粗集料粒径不应大于导管内径的1/6~1/8及钢筋最小净距的1/4,同时不得大于40mm。 细集料宜采用级配良好的中砂; 混凝土的含砂率宜为40%~50%,水灰比宜采用0.5~0.6,坍落度宜为18~22cm; 每立方混凝土的水泥用量不宜小于350kg,当掺有适宜数量的减水缓凝剂或粉煤灰时,可不少于300kg; 对沿海地区包括有盐碱腐蚀地下水地区应配制防腐蚀混凝土。 (2)灌注混凝土前,应再次对孔底沉淀厚度进行检测,如沉淀厚度超标,需继续清孔。 (3)混凝土拌和物运至灌注地点时,应检查其均匀和坍落度如不符合上述要求应进行二次拌和;达不到规定要求,不得使用。 (4)桩身混凝土抗压强度试块的制作,每根桩2组。 (5)监理员全过程旁站,详细记录检测结果,发现问题及时处理。 (6)灌注水下混凝土注意以下事项: 灌注首批混凝土时,导管下口宜距孔底距离为25~40cm,导管埋入混凝土中的深度不得小于1m。灌注过程中,要经常探测孔内混凝土面位置,及时调整导管埋深,控制导管埋深在2~6m之间; 混凝土应连续浇筑,当导管混凝土不满时,应要求施工人员徐徐灌注,防止在导管中形成高压气囊; 当混凝土面接近钢筋骨架时,宜使导管保持较大的埋深,并放慢灌注速度,以减小混凝土的冲击力;当混凝土面进入钢筋骨架4m以上时,提升导管,使导管下口高于骨架底部2m以上,即可恢复正常灌注速度; 灌注的桩顶标高应比设计高出0.5~1.0m,以保证桩顶混凝土强度。 二、挖孔桩施工监理要点 1、承包人应将准备采用的施工方法的全部细节,报请监理工程师批准,其中包括材料和全部设备的说明。任一挖孔工作开始前,都应得到监理工程师的书面批准。 2、挖孔的平面尺寸,不得小于桩的 设计断面。在浇筑混凝土时不能拆除的临时支撑和护壁所占的面积,不应计入有效断面。 3、支撑及护壁:挖孔施工应根据地质和水文地质情况,因地制宜选择合适的孔壁支护方案,一般可采用木框架、预制混凝土或钢板制成的井圈支护,也可采用现浇或喷射混凝土护壁。承包人选择的支护及护壁方案,应经计算,并报监理工程师审查批准后方可采用。 4、挖孔:挖孔时,应注意施工安全。挖孔人员必须配有安全帽、安全绳、必要时应搭设掩体,提取土渣的吊桶、吊钩、钢丝绳、卷扬机等机具应经常检查,挖孔工作暂停时,孔口必须罩盖;孔内岩石须爆破时应采用浅眼爆破法,严格控制炸药用量,并在炮眼附近加强支撑和护壁,防止震塌孔壁;挖孔达到设计深度后,应清楚孔底松土、沉渣、杂物,如地质复杂,应用钢钎探明孔底以下地质情况,并报监理工程师复查认可后方可灌注混凝土。 4、灌注混凝土:当自孔底及孔壁渗入的地下水,其上升速度较小(参考值≤6MM/MIN)时,可不采用水下灌注混凝土的方法,同时应注意:混凝土的塌落度及孔内混凝土应尽可能一次连续灌注完毕。当自孔底及孔壁渗入的地下水,其上升速度较小(参考值≥6MM/MIN)时,则应采用水下灌注混凝土的方法。 二、挖孔检查项目: 项次 检查项目 规定值或允许偏差 检查方法和频率 1 桩位(mm) 群桩 100 用全站仪每桩检查 排桩 允许值50 极值100 2 孔深(mm) 不小于设计值 测绳量:每桩测量 3 孔的倾斜度(mm) 0.5%桩长,且不大于200 垂线法:每桩检查 4 孔径(mm) 不小于设计值 探孔器:每桩测量 5 钢筋骨架底面高程(mm) ±50 用水准仪测骨架顶面高程后反算:每桩检查 6 混凝土或砂浆强度(MPa) 在合格标准内 按JTG F80/1-2004附录D或F检查 第三节 桩身质量检测 根据《公路桥涵施工技术规范》(JTJ041—2000)、合同文件规定,重要工程或重要部位的桩应逐根进行桩身质量检测。 第四节 常见质量问题的预防及处理 1、钻孔位置错误 桩位位置错误,通常有以下原因引起的:一是使用数据有误或计算错误;二是所引用的控制点遭到破坏;三是放样错误。预防的措施:一是认真审核所使用数据,杜绝计算错误;二是认真复核所引用的控制点;三是桩位放样后,用相邻桩位的相对位置进行复核。 2、钻孔过程中易出现的问题及处理 (1)塌孔 塌孔一般是由泥浆相对密度过小或其他性能不符合要求;护筒内水头不够、不稳定或太高;松软地层钻进太快;清孔后较长时间没有灌注混凝土等原因造成的。遇到塌孔,应仔细分析、查明原因和部位,根据其不同程度按规范要求处理。 塌孔的预防:应查明地下水位、地表最高水位情况,确保孔内水压高于其它方面水压;根据地质情况选择适当的护壁材料和泥浆稠度;钻机在钻进过程中不得长时间中断;清孔完毕后要尽快灌注水下混凝土。 (2)桩孔倾斜、弯曲 桩孔倾斜、弯曲的主要原因是钻机底座安置不平或不均匀沉陷,全压钻进或接头不正使钻杆弯曲,地层倾斜或钻孔周围土质不均匀造成的。遇有孔身倾斜、弯曲时,一般可在偏斜处吊住钻锥反复扫孔。倾斜严重时,应回填粘性土至倾斜处,待沉积密实后再钻进。 对于桩孔倾斜、弯曲,应以预防为主,注意检查钻机底座是否平整且基于稳定地基上、导向装置是否可靠,并提示承包人根据不同地质情况确定各层次钻进速度,特别是接近土质分层处放慢钻进速度。 (3)扩孔、缩孔 扩孔的主要原因是钻锥提出过快引起的。缩孔是钻锥磨损过甚或地层中遇水膨胀的软土、粘土泥岩造成的。遇到扩孔时,一般采用失水率小的优质泥浆护壁或及时上报以确定处理措施;遇到桩径不足,宜使用合格的钻锥上下反复扫孔,以扩大孔径。 (4)坍孔壁 产生原因:提升、下落掏渣筒和放钢筋骨架时碰撞孔壁;护筒周围未用粘土填封密实漏水或埋置太浅;未及时向孔内加清水或泥浆,孔内泥浆面低于孔外水位,或泥浆密度偏低;遇流砂、软淤泥、破碎地层;在松软砂层钻进时,进尺太快。 提升、下落掏渣筒和放钢筋笼时,保持垂直上下,避免碰撞孔壁;清孔之后,立即浇混凝土,轻度坍孔时,加大泥浆密度和提高水位;严重坍孔时,用粘土、泥膏投入,待孔壁稳定后采用低速重新钻进。 (5)吊脚桩 产生原因:清孔后泥浆密度过小,孔壁坍蹋或孔底涌进泥砂,或未立即灌注混凝土,清淤未净,积淤过厚,吊放钢筋骨架、导管等物碰撞孔壁,使泥土坍落孔底。 做好清孔工作,达到要求,立即灌注混凝土,注意泥浆浓度和使孔内水位经常高于孔外水位,保持孔壁稳定不坍蹋,采用埋管压浆法,清除桩底积淤,提高单桩承载力。 (6)掉钻头 掉钻头的主要原因是卡钻时强提强扭,使钻杆或钢丝绳断裂;钻杆接头不良或滑丝;电动接线或冲击钻头转向装置断裂。 掉钻头后,迅速用打捞钗、钩、绳套等工具打捞。若钻头被泥沙埋住,可用小冲击钻锥冲击或用冲吸的方法将钻锥周围的钻渣松动,使用打捞工具打捞;如果钻头发生倾斜或移位,用打捞工具难以打捞时,可用水下小范围爆破等方式,扩大钻头周围桩径,然后通过调整钻头位置,用打捞工具打捞;如果水下爆破效果不理想,可考虑扩大孔径来解决,但必须征得业主和设计单位的同意。 3、灌注过程中常见问题的处理及预防 (1)导管漏水 其原因一是接头不密实,不牢固;二是导管周围磨损。在使用前要督促承包人按规定要求进行导管测试。首批混凝土灌注后导管漏水,应将已灌注的混凝土及时处理,重新灌注:在混凝土面处于井孔水位下不很深的情况下,导管进水时,可采用底塞隔水的方法,并外加一定压力重新插入导管,恢复灌注。 (2)混凝土卡管 主要是由混凝土的离析造成,也有因粗骨料个别粒径过大或落物而堵塞导管。对于混凝土卡管的预防,一是要求承包人严格控制混凝土的配合比、运输方式,防止混凝土离析,防止砂、碎石中有较大粒径的原碎石、卵石等;二是加强灌注施工现场管理,防止异物落入管中。 (3)钢筋骨架上浮 钢筋骨架上浮的原因是孔内混凝土上翻时,混凝土与钢筋之间的磨擦力带动钢筋骨架一起上升造成的。在混凝土灌注时,应控制孔内混凝土接近钢筋骨架底部时导管底置于恰当的位置,即导管底下方时,两者距离不可太近,并缓慢灌注混凝土,当孔内混凝土面上升到钢筋骨架底部上方时,在保证导管埋深的前提下,将导管底部提升到高于钢筋骨架底的合理位置;二是加强钢筋骨架的固定。 (4)断桩 主要原因是灌注时导管提升过高,以致低部脱离混凝土层出现堵管而未能及时排除;灌注作业因故中断过久,表层混凝土失去流动性,而继续灌注的混凝土顶破表层而上升,将有浮浆泥渣的表层覆盖包裹,形成断桩。 灌注前应对各个作业环节和岗位进行认真检查,制订有效的预防措施;灌注中,严格遵守操作规程,反复细心探测混凝土表面,正确控制导管的提升,控制混凝土灌注时间在适当范围内。 (5)其他 根据实际地质情况变化,对如下情况应向总监理工程师提出报告: 实际地质情况与设计勘探资料不符且对桩承载力有明显不利影响;或有不利于桩承载力,可能减少桩长; 溶洞较多,怀疑支承桩下有孔洞,影响承载力。 导管埋置过深致使不能提升导管、混凝土拌和机械损坏、停电、塌孔等原因造成混凝土不能及时灌注时,必须立即采取措施:一是灌注开始不久发生故障,不能及时灌注混凝土,应及时将导管拔出,将已灌注的混凝土吸出,将钢筋骨架吊起,然后重新清孔,吊装钢筋骨架和灌注混凝土;二是按上述方法处理达不到要求时,应重钻补桩或会同有关单位研究补救措施。 第五节 监理记录 记录钻(
