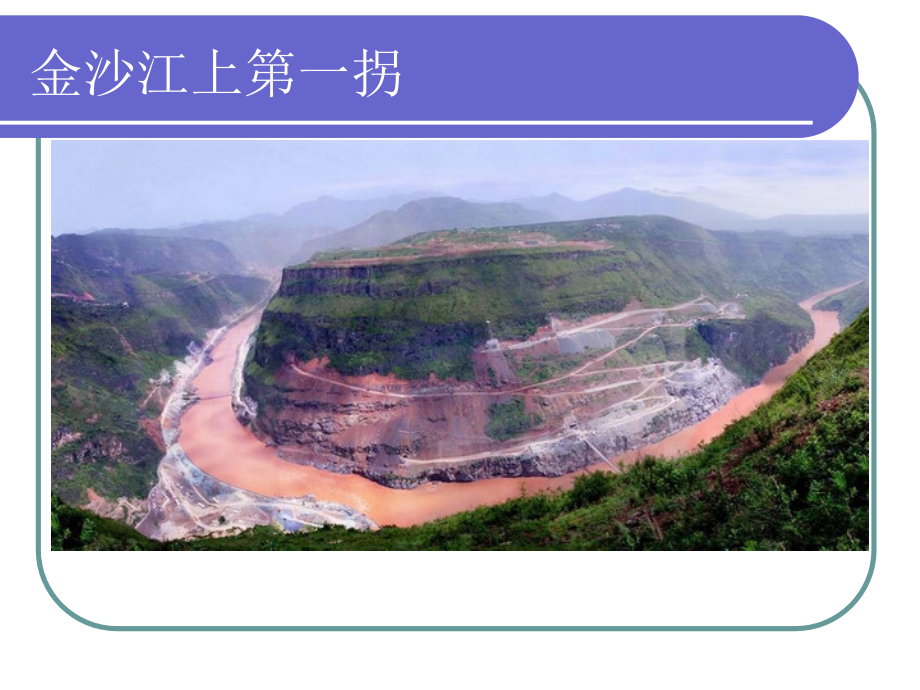

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,电站大坝集锦,金沙江上第一拐,中国第一座水电站,石龙坝水电站,石龙坝水电站位于中国云南省昆明市郊的螳螂川上，是中国最早兴建的水电站。电站一厂于,1910,年,7,月开工，,1912,年,4,月发电，最初装机容量为,480 kW,。螳螂川是滇池的唯一泄水通道，从滇池出口到平地哨一段，河道平缓；平地哨以下从滚龙坝到石龙坝一段，坡陡流急，集中落差,30,余,m,。石龙坝水电站就是以滇池为天然调节水库，利用该段较集中落差兴建的引水式水电站。石龙坝水电站一厂是,1908,年,(,清光绪三十四年,),由昆明商人王筱斋为首招募商股、集资筹建的。引水渠长,1478 m,，利用落差,15 m,，引用流量,4 m3,s,，安装两台向德国西门子公司订购的、单机容量,240 kW,的水轮发电机组，用,22 kV,输电线路向距电站,32 km,的昆明市供电。,1932,年一厂扩建，增设一台,720 kW,机组。,1935,年又将最初安装的两台,240 kW,小机组拆除，增设第二台,720 kW,机组，使一厂最终规模达到,1440 kW,。由于一厂只利用落差,15 m,，仅为河段总落差的一半，故在,1924,1939,年间，又引用一厂尾水，再利用落差,15 m,，先后建成二厂和三厂，装机容量分别为,1000 kW,和,480 kW,。石龙坝水电站经过三四十年新建、扩建和改建，到,1949,年，全厂总装机容量为,2920 kW,。中华人民共和国成立后，对石龙坝水电站进行了彻底改造：另建新厂房，由原来的两级开发改为一级开发，将原来的,7,台小机组拆除，改为两台单机容最为,3000 kW,的机组，全厂总装机容量达到,6000 kW,。,1954,年新厂房建成，安装第一台瑞士产的机组投产；,1958,年,7,月,1,日第二台中国产机组发电。改建后的电站利用落差,31 m,，引用流量,24 m3,s,，至今仍在运行。,二滩水电站,1,二滩水电站位于四川省攀枝花市境内，是水电“富矿”雅砻江水电基地的第一期开发工程，是我国于,20,世纪末建成投产的装机容量最大的水电站工程。二滩水电站距成都市,727km,，距攀枝花市,40,余,km,。电站以发电为主，兼顾漂木等综合利用效益。正常蓄水位,1200m,，总库容,58,亿,m3,，有效库容,33.7,亿,m3,，属季调节水库。电站内装,6,台单机容量,55,万,kW,机组，总装机容量,330,万,kW,，保证出力,100,万,kW,，年发电量,170,亿,kWh,，年利用小时,5162h,。电站建成后将供电四川主网，并就近供电攀枝花、西昌地区，是四川电网中的大型骨干工程。,二滩水电站,2,二滩的建成，淹没了整个老盐边县城，截断万古长流的雅砻江水,造就了一个新的景观,-,二滩国家森林公园。二滩国家森林公园地处成都,-,峨眉山,-,西昌,-,昆明这条旅游热线上。公园规划面积达,60,多万亩。其中二滩库区形成的丁字型湖面万亩，林地,40,多万亩。森林覆盖率可达,50,以上。它包括二滩电站大坝以上攀枝花市境内雅砻江水系整个湖面第一道山脊，直至盐源县的滕桥河口，公园内山峦重叠，峡谷幽深，高山平湖，绿荫密布，是一处难得的消闲度假疗养胜地。,二滩水电站,3,映秀湾水电站,映秀湾水电站是岷江上游的一座中型径流引水式电站。位于四川省汶川县境内，是成都地区的主要电源之一。电站装机容量,13.5,万,kW,，年发电量,7.13,亿,kWh,。该工程由成都勘测设计院设计，基建工程兵,00619,部队施工。,1965,年,9,月开工，,1971,年,9,月第一台机组发电，,1972,年全部建成。,太平驿水电站位,太平驿水电站位于四川省汶川县境内，系岷江上游河段（灌县,汶川）规划中的第二个梯级电站，距成都市约,97km,。电站装机容量,26,万,kW,（,46.5,），保证出力,10.5,万,kW,，年平均发电量,15.3,亿,kWh,，供电四川省。,宝珠寺水电站位,宝珠寺水电站位于四川省广元市境内的嘉陵江支流白龙江下游。电站至绵阳直线距离约,140km,，至南充约,220km,，至成都约,270km,。电站建成后供电四川省。宝珠寺水电站以发电为主，兼有灌溉、防洪等综合利用效益。当正常蓄水位,588m,时，总装机容量,70,万,kW,，年发电量,23,亿,kWh,；水库总库容,21.0,亿,m3,，具有不完全年调节性能。与系统内映秀湾、渔子溪、龚嘴等水电站补偿调节，可增加保证出力约,8,万,kW,。工程于,1989,年开工，,1996,年投入运行。,铜街子水电站位,铜街子水电站位于四川省乐山市境内，是大渡河流域梯级开发下游最后一级电站。电站距上游龚嘴水电站,33,公里，距成昆铁路轸溪车站,17km,，以发电为主，兼顾漂木和下游通航。装机容量,60,万,kW,，保证出力,13,万,kW,，多年平均年发电量,32.1,亿,kWh,。主坝为混凝土重力坝，最大坝高,79m,。工程于,1985,年开工，,1992,年,12,月第,1,台机组发电。电力纳入四川电力系统。,龚咀水电站,1,龚咀水电站位于大渡河中游，在乐山市上游,90km,，为大渡河流域干流开发中修建的第一座大水电站，也是二滩水电站投产前四川省已建的最大的水电站，在四川电力系统中起着骨干作用。龚咀水电站一期装机容量,70,万,kW,，建有坝后右岸地面厂房,4,台,10,万,kW,的机组，左岸地下厂房,3,台,10,万,kW,的机组，保证出力,18.3,万,kW,，多年平均发电量,34.2,亿,kWh,。用,4,回,220kV,高压输电线联入四川电力系统。龚咀水电站坝址以上流域面积,76130km2,，多年平均流量,472.5,亿,m3,。一期工程,(,低坝方案,),的正常高水位为,528m,，相应库容,3.18,亿,m3,，死水位,518m,，相应库容,2.01,亿,m3,，有效调节库容仅,1.17,亿,m3,，为日调节水库。电站设计水头,48m,，最大水头,53.08m,，最小水头,34.7m,。水库设计洪水位,528.8m,，校核洪水位,530.5m,，与坝顶相平，总库容,3.57,亿,m3,龚咀水电站,2,华能冷竹关水电站,华能冷竹关水电站位于四川省甘孜州藏族自治州境内，系大渡河一级支流瓦斯河流域梯级滚动综合开发一期工程，也是流域内第四级（最末一级）电站。电站闸首位于康定县日地村，地下厂房位于泸定县冷竹关村，为低闸引水式电站。冷竹关水电站总装机容量为,180MW,（,360MW,），设计年发电量为,9.89,亿,kw?h,。电站横跨康定和泸定两县地域，主要工程项目包括首部枢纽工程、引水系统工程、厂区枢纽工程以及保障整个工程施工建设的索道工程和砂石料加工厂，以及长达,238km,的,220KV,送电线路及邛崃变电站等配套送变电工程，它将冷竹关水电站所发电能全部送入国家电力主网。华能冷竹关水电站包括输变电工程在内，概算动态总投资为,12.85,亿元。,华能冷竹关水电站位,英古里水电站,前苏联格鲁吉亚共和国英古里河上英古里水电站的大坝，是世界上最高的拱坝。枢纽主要建筑物包括：拱坝；洞径为,9,5 m,、长,15 km,的引水隧洞,(,承压水头大于,100 m),；装有,5,台单机容量,26,万,kW,水轮发电机组的地下厂房和长,3 km,的无压尾水隧洞。电站总装机容量,130,万,kW,。工程于,1965,年开始施工，,1 969,年完成左岸导流隧洞，同年英古里河截流。,1 967,年坝基全面开挖。大坝分两期施工，第一期大坝上游坝块浇至,171,5 m,，下游坝块浇至,140,160 m,，保证上游水位,170 m,时第一台机组提前发电。,1 978,年,11,月初水库蓄水至发电水位，第一台机组联网发电。,1984,年拱坝竣工。,大古力水电站,大古力水电站位于美国西北部哥伦比亚河干流上。初期建有第一和第二厂房，装机容量,1 974 MW,，年发电量,146,亿,kWh,。,70,年代增建第三厂房，进行扩建，并对初期安装的机组扩容，加上安装,6,台抽水蓄能机组，使总装机容量达到,649.4,万,kW,，年发电量,248,亿,kWh,。计划进一步扩建，使最终规模达到,910.4,万,kW,。电站初期以,220 kV,高压输电线路接入邦纳维尔电力系统，扩建后改用,500 kV,超高压输电。电站除发电外，还有提水灌溉、防洪、调节径流、旅游等综合利用效益。主坝为混凝土重力坝，最大坝高,168 m,。工程于,1933,年开工，,1941,年开始发电，初期工程于,1951,年完成。,1967,年开始扩建，,1975,年第一台扩建机组发电，,1979,年完成。,大古力水电站,古里水电站,古里水电站又名拉乌,利欧尼水电站,(Raul,Leoni,hydropowerstation,),，位于委内瑞拉东部的卡罗尼,(,Caroni,),河上，在首都加拉加斯东南约,600 km,。卡罗尼河是南美洲第二大河奥里诺科河的支流，古里水电站坝址位于卡罗尼河河口以上,95 km,处。工程分两期开发。初期装机容量,266,万,kW,。二期续建达到,910,万,kW,，年发电量,510,亿,kWh,。所发电力除供应附近的圭亚那工业区外，送往首都加拉加斯，联入国家电力系统。采用,400kV,超高压和,800 kV,特高压输电。大坝为混凝土重力坝，初期最大坝高,110 m,，,1 984,年加高到,162 m,。还留有地位供进一步扩建。,古里水电站,努列克坝,努列克坝位于塔吉克斯坦共和国境内瓦赫什,(,),河中游的普列刹峡谷处，心墙土石坝，最大坝高,300m,，水库总库容,105,亿,m3,，有效库容,45,亿,m3,，水库面积,98km2,，最大水头,270m,，装机容量,270,万,kW,，单机容量,30,万,kW,，年发电量,112,亿,kWh,。,1961,年开工兴建，,1972,年开始发电，,1980,年建成。该工程具有发电、灌溉和航运等综合效益。,努列克坝,丘吉尔瀑布水电站,丘吉尔瀑布水电站位于加拿大拉布拉多半岛纽芬兰省哈密尔顿,(Hamilton),河,(,又名丘吉尔河,),上，装机容量,542.8,万,kW,，年发电量,345,亿,kWh,。大部分电力售给相邻的魁北克省，用,735 kV,特高压输电线路,3,回送至蒙特利尔，距离,1 300 km,。电站为引水式。通过,2,1 km,的隧洞取得约,300m,的水头。工程于,1 967,年,8,月开工，,1 971,年,12,月首批,2,台机组发电，,1 974,年,9,月建成，总工期,7,年零,1,个月。,丘吉尔瀑布水电站,大屋抽水蓄能电站,大屋抽水蓄能电站位于法国东南部格勒诺布尔市,(,距该市,30km),附近阿尔卑斯山麓的欧尔,(Eau,dolle,),河上，是一座混合式抽水蓄能电站。总装机容量,185.4,万,kW,，年发电量,14,亿,kWh,，抽水需耗电,17,亿,kWh,。工程于,1980,年开始土建施工，,1986,年第一台机组投产发电。工程主要用于发电。,大屋抽水蓄能电站,阿斯旺水坝,阿斯旺水坝位于埃及境内的尼罗,(Nile),河干流上，在首都开罗以南约,800km,的阿斯旺城附近，是一座大型综合利用水利枢纽工程，具有灌溉、发电、防洪、航运、旅游、水产等多种效益。大坝为粘土心墙堆石坝，最大坝高,111m,，当最高蓄水位,183m,时，水库总库容,1689,亿,m3,，电站总装机容量,210,万,kW,，设计年发电量,100,亿,kWh,。工程于,1960,年,1,月,9,日开工，,1967,年,10,月,15,日第一台机组投入运行，,1970,年,7,月,15,日全部机组安装完毕并投入运行，同年工程全部竣工。,阿斯旺水坝,二滩水电站,二滩水电站位于攀枝花市境内距雅砻江、金沙江交汇处,33,公里，是雅砻江下游河段开发的第一个梯级电站，国家大型重点能源建设项目之一。电站水库正常水位,1200,米，总库容,58,亿立方米，属季调节水库,溢流式抛物线双曲拱坝高,240,米，现居亚洲第一,世界第三位，水电安装,6,台,55,万千瓦水轮发电机组,装机容量,330,万千瓦，年发电量,170,亿度,现均居全国第一，二滩水电站的建成标志着我国水电建设达到一个更高的水准。,二滩的建成，淹没了整个老盐边县城，截断万古长流的雅砻江水,造就了一个新的景观,-,二滩国家森林公园。二滩国家森林公园地处成都,-,峨眉山,-,西昌,-,昆明这条旅游热线上。公园规划面积达,60,多万亩。其中二滩库区形成的丁字型湖面万亩，林地,40,多万亩。森林覆盖率可达,50,以上。它包括二滩电站大坝以上攀枝花市境内雅砻江水系整个湖面第一道山脊，直至盐源县的滕桥河口，公园内山峦重叠，峡谷幽深，高山平湖，绿荫密布，是一处难得的消闲度假疗养胜地。,
