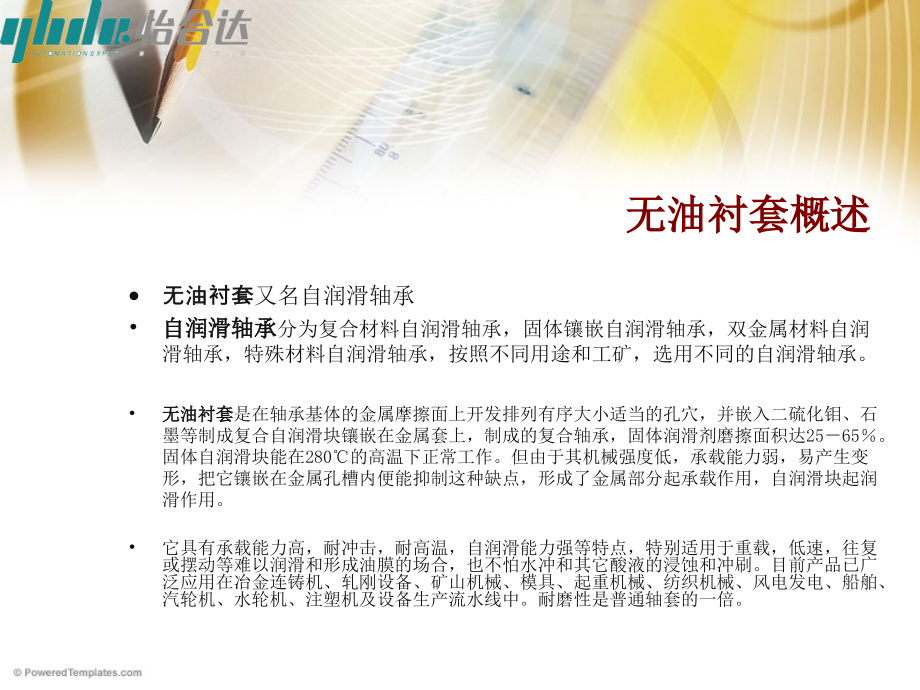

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,无油衬套,东莞怡合达自动化科技有限公司,无油衬套概述,无油衬套,又名自润滑轴承,自润滑轴承,分为复合材料自润滑轴承，固体镶嵌自润滑轴承，双金属材料自润滑轴承，特殊材料自润滑轴承，按照不同用途和工矿，选用不同的自润滑轴承。,无油衬套,是在轴承基体的金属摩擦面上开发排列有序大小适当的孔穴，并嵌入二硫化钼、石墨等制成复合自润滑块镶嵌在金属套上，制成的复合轴承，固体润滑剂磨擦面积达,25,65,。固体自润滑块能在,280,的高温下正常工作。但由于其机械强度低，承载能力弱，易产生变形，把它镶嵌在金属孔槽内便能抑制这种缺点，形成了金属部分起承载作用，自润滑块起润滑作用。,它具有承载能力高，耐冲击，耐高温，自润滑能力强等特点，特别适用于重载，低速，往复或摆动等难以润滑和形成油膜的场合，也不怕水冲和其它酸液的浸蚀和冲刷。目前产品已广泛应用在冶金连铸机、轧刚设备、矿山机械、模具、起重机械、纺织机械、风电发电、船舶、汽轮机、水轮机、注塑机及设备生产流水线中。耐磨性是普通轴套的一倍。,简介,所有的机械的顺畅运转都必须使用某种轴承。轴承可分为滚动轴承和滑动轴承两个大类。普通的滑动轴承由于高负荷，特殊运动形态，异物混入，严格温度条件，供油不足，维修不妥等原因发生烧焦现象。在普通滑动轴承不能耐用的严格条件下，我们公司的自润轴承还发挥耐磨损，耐烧焦等轴承上被要求的性能，达到机器的高性能化和免维修的目标。,供应的产品的供应商以及产品检验标准同 日本,MISUMI.,材质特性及容许特性（参考值）,工作原理示意图,任何轴承最关键的时刻是启动阶段。此时，润滑膜还没有形成而轴承开始工作，这是最常见的情况。只要轴承一在载荷下工作，轴承就会产生细微的磨损。在启动阶段，细微磨损比较充分时，就会用这些细小的磨损颗粒填充轴的外表面，因此低磨损工作时就可以产生最优润滑膜。启动后，细微磨损迅速下降，这些变动对尺寸几乎没有什么影响。启动阶段结束后的连续工作中，磨损率小且稳定。,无油衬套概要,直柱型,直,住型,:,内径,F7,外径,m6,；内径,E7,外径,r6,内径,df7 5-30mm,长度,L=8-60mm,肩型,肩型：内径,E7,内径,r6;,内径,de7 5-30mm,长度,L=10-50mm,法兰型,法兰型：内径,F7,外径,h7;,内径,df7 6-30mm,长度,L=15-70mm,Add Your Text,青铜铸件类,无油衬套概要,垫片：无油垫片沉孔,/,锥孔型,法兰型：标准型,/,引导式法兰型,/,中间法兰型,止推型：标准型,/,锥孔型,/,沉孔型,肩型：标准型,/,薄壁型,支柱型：标准型,/,薄壁型,/,带油槽型,铜合金型,复合层,LF,型,/,无油线性滑板,Add Your Text,直柱型,/,肩型,/,止推垫片,线性滑板：铜合金两面研磨型,/,自由尺寸指定型,无油线性滑板,复合层,LF,型,树脂型无油衬套,无油衬套的使用条件,1,、无油润滑或少油润滑，适用于无法加油或很难加油的场所，可在使用时不保养或少保养；,2,、耐磨性能好，摩擦系数小，使用寿命长；,3,、有适量的弹塑性，能将应力分布在较宽的接触面上，提高轴承的承载能力；,4,、静动摩擦系数相近，能消除低速下的爬行，从而保证机械的工作精度；,5,、能使机械减少振动、降低噪音、防止污染，改善劳动条件；,6,、在运转过程中能形成转移膜，起到保护对磨轴的作用，无咬轴现象；,7,、对于磨轴的硬度要求低，未经调质处理的轴都可使用，从而降低了相关零件的加工难度；,8,、薄壁结构、质量轻，可减小机械体积；,9,、钢背面可电镀多种金属，可在腐蚀介质中使用；目前已广泛应用于各种机械的滑动部位，例如：印刷机、纺织机、烟草机械、微电机、汽车、摩托车与农林机械等等。,注：可根据无油衬套的使用工况以及内外径公差配合要求选用长度合适的产品。,
