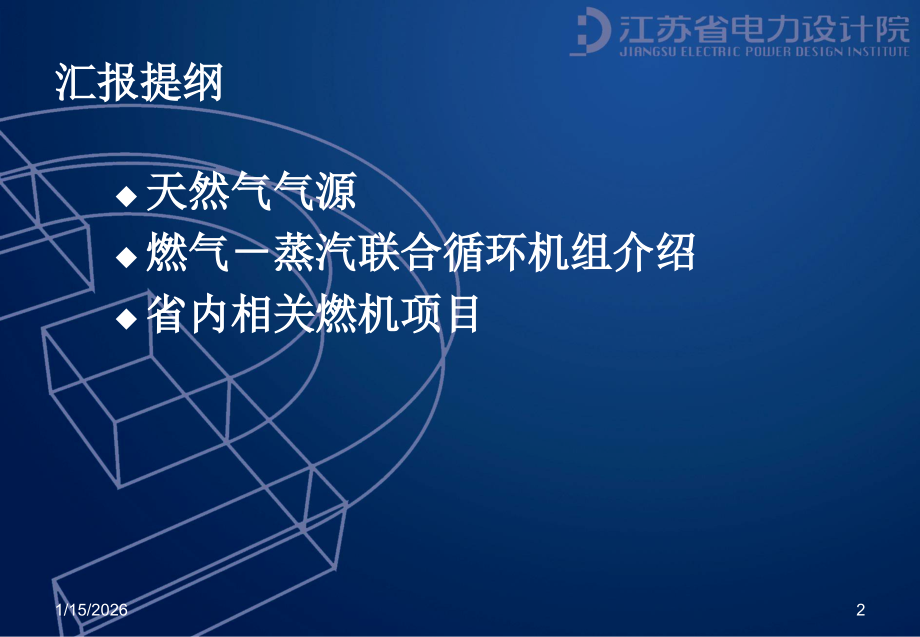

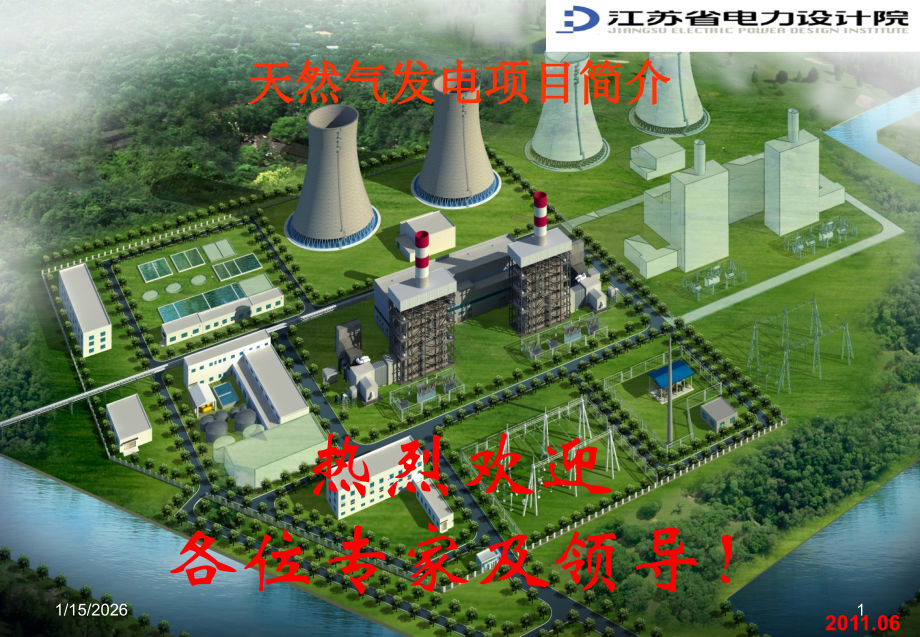

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第,*,页,2011.06,天然气发电项目简介,热烈欢迎各位专家及领导！,1/15/2026,1,天然气气源,燃气蒸汽联合循环机组介绍,省内相关燃机项目,汇报提纲,1/15/2026,2,一、天然气气源,1 “,西气东输”一线,2 “,西气东输”二线,3,川气东送,4,液化天然气（,LNG,）,1/15/2026,3,天然气气源,“西气东输”一线,“西气东输”一线,我国开始较大规模利用天然气的标志,西起新疆塔里木的轮南，东至上海白鹤镇,，自西向东途经新疆、甘肃、宁夏、陕西、山西、河南、安徽、江苏、上海市和浙江省等,10,个省,(,区、市,),穿越黄河,3,次、长江,1,次，管线全长超过,4000 km,2004,年底全线竣工，管输能力为,120,亿立方米,/,年,2009,年底增输工程竣工，管输能力为,170,亿立方米,/,年,1/15/2026,4,天然气气源,“西气东输”一线,1/15/2026,5,天然气气源,“西气东输”一线,冀宁联络线,“,西气东输”的后备保安线,南接“西气东输”管道仪征市青山分输站，北接“陕京二线”河北省安平分输站,也承担向江苏省苏中、苏北地区及山东省供气任务,冀宁联络线主干线江苏段全长,383.1km,，管径为,711mm,，管输能力为,120,亿立方米,/,年，已经在,2005,年底前建成。,1/15/2026,6,天然气,气源,“西气东输”二线,我国第一条引进境外天然气资源的大型管道工程,西起新疆霍尔果斯口岸，总体走向为由西向东、由北向南，途经新疆、甘肃、宁夏、陕西、河南、湖北、湖南、江西、广东、广西、浙江、江苏、上海、安徽等,14,个省（区、市）,包括,1,条主干线和,8,条支干线，中间在湖北与一线管道用过渡线连接，形成管网,管道总长度超过,7000,千米。设计输气能力,300,亿立方米,/,年。,1/15/2026,7,天然气气源,“西气东输”二线,主供气源为引进土库曼斯坦、哈萨克斯坦等中亚国家的天然气，国内气源作为备用和补充气源。,管径,1219,毫米，设计最高压力,12,兆帕，设计输气能力,300,亿立方米,/,年。,2008,年底动工，预计,2010,年建成宁夏中卫至广州段，届时将延伸到广州等华南城市。,1/15/2026,8,天然气气源“西气东输”二线,1/15/2026,9,天然气气源,川气东送,(,气源贵,),自,2003,年发现了一批具有资源前景的气田以来，川气资源日益成为我国新的清洁能源供应基地。,工程横跨东中西部,8,个省市，干线管道全长,1702,公里，由中国石油化工股份公司（下简称中石化公司）负责投资建设及运营。,主要供应四川、重庆、湖北、江西、安徽、江苏、浙江和上海等沿线省市用气。,预计,2010,年后“川气东送”可望实现商业供气量,80,亿立方米年。,1/15/2026,10,天然气气源,液化天然气,（,LNG,）,全球共有十多个国家（约,70,条,LNG,生产线）生产,LNG,亚太地区：美国、印尼、马来西亚、澳大利亚、文莱,中东地区：阿联酋、卡塔尔、阿曼,大西洋盆地：阿尔及利亚、利比亚、特立尼达和多巴哥、尼日利亚,俄罗斯、伊朗也即将成为,LNG,生产国,1/15/2026,11,天然气气源,液化天然气,（,LNG,）,地区,亚太地区,中东地区,大西洋盆地,现有,LNG,液化厂生产能力,6764,2490,4525,建设中,LNG,液化厂生产能力,2380,960,1300,合计,18419,世界,LNG,液化厂生产能力一览表 单位：,10,4,t/a,1/15/2026,12,天然气气源,液化天然气,（,LNG,）,江苏如东正在建设,LNG,接收站。,由中国石油天然气集团公司、新加坡金鹰国际集团和江苏省国信集团合作建设。,接收站的码头泊位按接卸,14.5,万,m3LNG,海轮建设，兼顾靠泊,8,16.5,万,m3,船型。,总体规模为,600,万吨,/,年，分两期建设，一期,350,万吨,/,年，计划于,2011,年建成投产。,1/15/2026,13,燃气蒸汽联合循环机组介绍,概况,采用,燃气,蒸汽联合循环机组发电,是目前商用天然气发电技术中,效率最高,的一种。,燃气轮机是燃气,-,蒸汽联合循环发电机组关键设备。,目前国际上燃气轮机品种系列齐全，单机容量从数百千瓦到二十八万千瓦，三百多种型号。,国外主要燃机制造商,GE,、,SIEMENS,、三菱、,ALSTOM,。,国内主要燃机制造商,南汽、上汽、东汽、哈汽,。,常见容量等级,E,级、,F,级,。,联合循环的布置方案,单轴、多轴,。,1/15/2026,14,燃气蒸汽联合循环机组介绍,E,级,燃机,型号,功率,MW,联合循环,燃机,制造商,效率,%,功率,MW,蒸汽方案,9E,123,52.0,189,三压,/,双压,GE,GT11N2,114,50.3,165,双压,ALSTOM,701D,132,51.4,213,双压,西屋,/,三菱,9EC,169,54.0,259,三压再热,GE,V94.2,152,51.5,233,双压,SIEMENS,GT13E2,165,52.7,240,双压,ALSTOM,V94.2A,190,55.2,285,三压再热,SIEMENS,“,E”,级单轴燃气,-,蒸汽联合循环机组主要参数,1/15/2026,15,燃气蒸汽联合循环机组介绍,E,级,“,E”,级多轴联合循环发电机组主要参数,燃机,型号,功率,MW,多轴,方案,联合循环,燃机,制造商,效率,%,功率,MW,蒸汽方案,9E,123,1+1+1,52.0,189,三压,/,双压,GE,2+2+1,52.7,378,三压,/,双压,GT11N2,114,1+1+1,50.3,165,双压,ALSTOM,2+2+1,50.5,330,双压,701D,132,1+1+1,51.4,213,双压,西屋,/,三菱,2+2+1,51.6,427,双压,9EC,169,1+1+1,54.0,259,三压再热,GE,2+2+1,54.4,523,三压再热,V94.2,152,1+1+1,51.5,233,双压,SIEMENS,2+2+1,51.7,468,双压,GT13E2,165,1+1+1,52.7,240,双压,ALSTOM,2+2+1,52.9,480,双压,3+3+1,52.9,720,双压,V94.2A,190,1+1+1,55.2,285,三压再热,SIEMENS,2+2+1,55.4,584.5,三压再热,1/15/2026,16,燃气蒸汽联合循环机组介绍,F,级,公司名称,单位,GE,SIEMENS,ALSTOM,三菱,燃气轮机型号,PG9351FA,V94.3A,GT26,M701F,输出功率,MW,255.6,262,260.4,270.3,单循环效率,%,36.9,38.5,38.28,38.2,燃机热耗率,kJ/kWh,9757,9351,9405,9547,压气机级数,级,18,15,22,17,压气机压比,15.4:1,17:1,30:1,16:1,燃烧器数量,只,18,24,30+24,20,燃烧器类型,DLN,预混型,EV+SEV,DLN,透平入口温度,1315,1320,1255/1235,1350,涡轮级数,级,3,4,1+4,4,排气量,Kg/s,624,652,556.8,651,排烟温度,609,589,648,586,NOx,ppm,25,25,25,25,“,F”,级燃气轮机主要参数,1/15/2026,17,燃气蒸汽联合循环机组介绍,GE,进入中国市场较早,可靠性和可用率较高,系列齐全，配件来源充足，调配率高，可方便用户维修,但据统计表明，其各型燃机的性能指标在同类型机组中较低,1/15/2026,18,1/15/2026,19,1/15/2026,20,燃气蒸汽联合循环机组介绍结构特点,上海电气燃机为,16,级轴流式水平中分面压气机、,4,级带有中心拉杆的独立轮盘透平转子、,2,个垂直筒式,DLN,燃烧室、轴向排气、发电机布置在冷端、两个轴承。可在现场拆装压气机动叶及燃机动叶。,东方电气燃机为,17,级轴流式水平中分面压气机、,4,级拉杆式透平转子、,18,个环形布置,DLN,燃烧器、轴向排气、发电机布置在冷端、两个轴承。压气机转子由叶轮组成，叶轮套装在主轴上。压气机静叶隔板可从转子原位上拆卸，所有叶栅可无需拆掉转动元件进行检查。,南汽燃机,为,17,级轴流式水平中分面压气机、,3,级拉杆式透平转子、,14,个环形布置,DLN,燃烧器、侧向排气、,发电机布置在热端,、三个轴承。压气机动叶拆装需解体转子后进行。,1/15/2026,21,燃气蒸汽联合循环机组介绍,国内制造商,哈汽、,南汽,GE,技术,上汽,SIEMENS,技术,东方,三菱技术,1/15/2026,22,燃机项目建设的必要性,（,1,）从环保角度考虑，由于江苏省电网基本上是纯燃煤机组电网，随着发电用煤消耗的逐年加大，二氧化硫、氮氧化物、烟尘和灰渣等排放物产生量呈逐年上升趋势。沿江,8,市和苏北,3,市已被划为两控（酸雨、二氧化硫）区。因此，改善和优化江苏省电网发电能源结构，是江苏省电力发展的优先选择。,（,2,）燃气轮机联合循环热电联产机组供热量大，对负荷反应迅速，机组占地小，可节省开发用地，还能提供优质电源，建设周期短，是经济发展的首选热电联产机组。,1/15/2026,23,省内相关燃机项目,概况,已投产项目,F,级,张家港、望亭、戚墅堰、金陵（共,8,台）,E,级,苏州蓝天（,2,台）,拟建项目,F,级,望亭扩建、戚墅堰扩建、张家港扩建等,E,级（已核准）,南京三江口，淮安燃机（年内开工）、华电戚墅堰燃机（年内开工）、华电吴江燃机（年内开工）、华电仪征燃机（年内开工）,E,级（准备核准）,大唐汾湖，苏州蓝天二期、华能金陵、华能苏州、大唐国际常熟，大唐姜堰,1/15/2026,24,省内相关燃机项目,概况,根据目前的政策，,F,级需报国家发改委核准，前期工作周期较长，核准难度较大。,目前省内的,E,级燃机均为热电联产项目，由省发改委核准，其核准周期相当较短。,采用热电联产型式需有一定的热负荷以满足国家规定的最小热电比,30%,。,1/15/2026,25,原则性燃烧系统,1/15/2026,26,原则性热力系统,1/15/2026,27,燃机电厂主要技术经济指标,(2,台,9E),序号,指标名称,单位,主要指标,1,机组总容量,MW,360,2,静态投资,万元,149366,3,静态单位投资,元,/,千瓦,4149,4,总投资收益率,%,6.85,5,资本金净利润率,%,16.36,6,项目投资（所得税前）,6.1,内部收益率,%,10.15,6.2,资财务净现值,万元,24556,6.3,投资回收期,年,9.95,7,项目投资（所得税后）,7.1,内部收益率,%,8.22,7.2,财务净现值,万元,2425,7.3,投资回收期,年,11.05,8,项目资本金内部收益率,%,16.58,9,投资各方内部收益率,%,10.00,10,上网电价（含税）,元,/,MWh,697.1,1/15/2026,28,燃机电厂主要技术经济指标,根据正运行燃机机组的信息，张家港燃机（,F,级）目前天然气价为,1.78,元,/m3,，电价为,0.58,元,/,度。苏州蓝天一期目前天然气价为,1.78,元,/m3,，电价为,0.622,元,/,度。总的来讲，目前已投运燃机机组均处于盈利状态。,近期获得的消息，华电吴江项目的天然气价约为,2.154,元,/m3,，比可研,2.26,元,/m3,要低。目前我院编制的,E,级燃机可研，气价一般取,2.26,元,/m3,热负荷大于,160t/h,，固定投资收益，测算的电价在,0.6670.7,元,/,度,.,1/15/2026,29,汇报结束，欢迎指正,1/15/2026,30,
