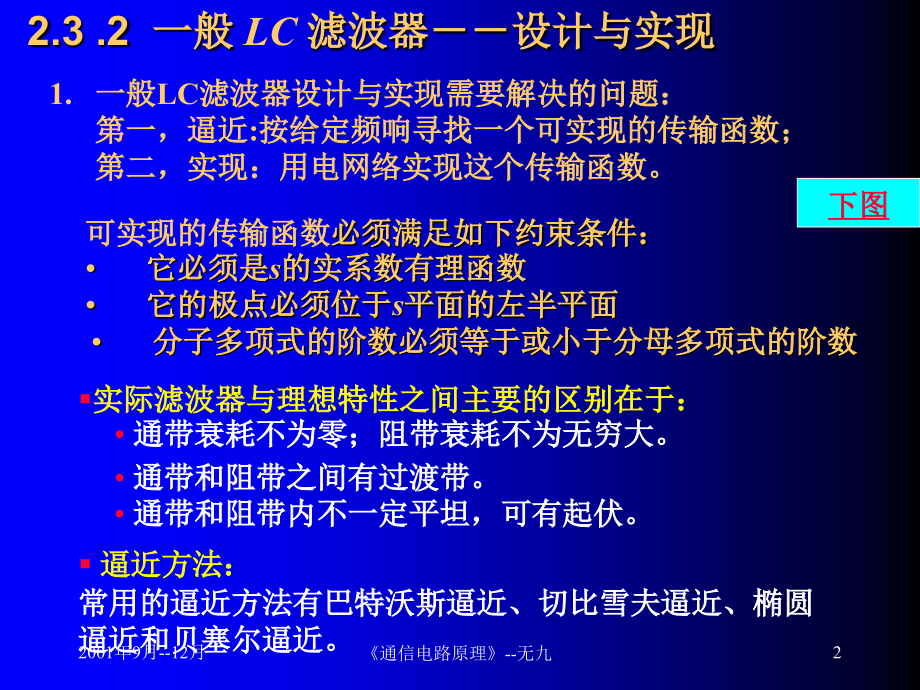

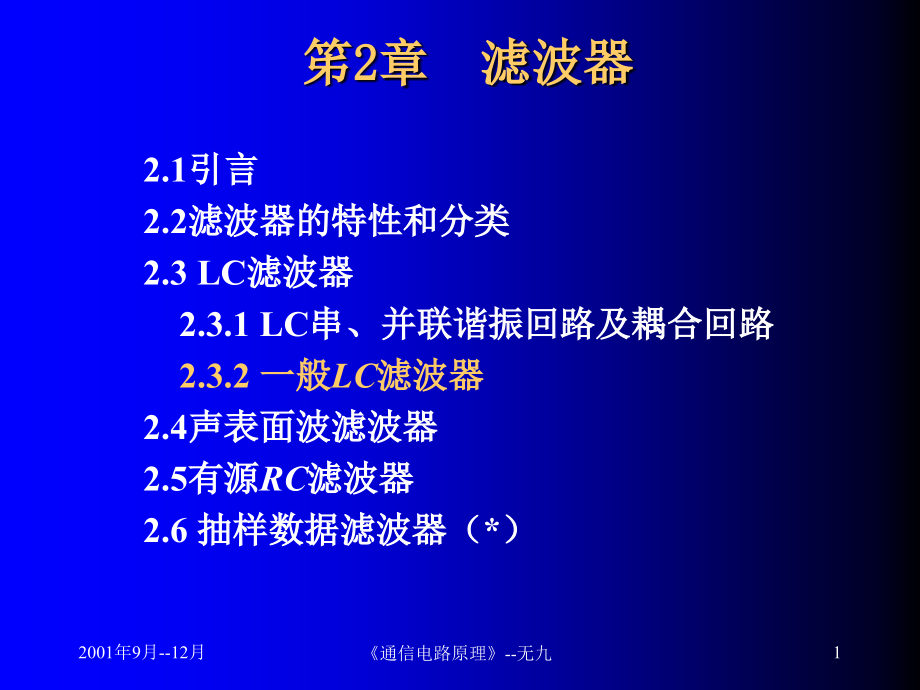

单击此处编辑母版标题样式,2001年9月-12月,通信电路原理-无九,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,笫2章,滤波器,2.1,引言,2.,2,滤波器的特性和分类,2.,3 LC,滤波器,2.,3,.1,LC,串、并联谐振回路及耦合回路,2.,3,.2,一般,LC,滤波器,2.,4,声表面波,滤波器,2.,5,有源,RC,滤波器,2.,6,抽样数据滤波器（*）,2001年9月-12月,1,通信电路原理-无九,2.,3.2,一般,LC,滤波器设计与实现,一般,LC,滤波器设计与实现需要解决的问题：,第一，逼近,:,按给定频响寻找一个可实现的传输函数；,第二，实现：用电网络实现这个传输函数。,实际滤波器与理想特性之间主要的区别在于：,逼近方法：,常用的逼近方法有巴特沃斯逼近、切比雪夫逼近、椭圆,逼近和贝塞尔逼近。,通带衰耗不为零；阻带衰耗不为无穷大。,通带和阻带之间有过渡带。,通带和阻带内不一定平坦，可有起伏。,下图,可实现的传输函数,必须满足如下约束条件：,它必须是,s,的实系数有理函数,它的极点必须位于,s,平面的左半平面,分子多项式的阶数必须等于或小于分母多项式的阶数,2001年9月-12月,2,通信电路原理-无九,2.,描述滤波器实际频率特性的参数,（十个参数,）,0,0,A,r,表示通带内最大波纹衰减；,r,称波纹带宽；,A,s,表示阻带最小衰减；,s,表示阻带边缘角频率；,p,表示通带内幅度起伏；,s,表示阻带内幅度起伏；,c,称为截止频率（衰减3分贝处角频率）；还有特征阻抗,。,其中：,A,p,表示最大通带衰减；,p,表示通带角频率；,返回,2001年9月-12月,3,通信电路原理-无九,说明：,在实际滤波器的设计中，根据对滤波器频率特性的要求，确定上述这些参数，再根据这些参数，确定最接近这些参数的传输函数 和 。,常用的逼近方法有：,巴特沃斯逼近，切比雪夫逼近，椭圆逼近和贝塞尔逼近。,由于逼近方法不同，所得的滤波器的特性也有 所不同。,“信号与系统”第十章有详细介绍。,2001年9月-12月,4,通信电路原理-无九,3.,逼近,问题：,一、巴特沃斯逼近（,Butterworth）（,幅度最大平坦型）,0,式中,n,为 滤波器的阶数，,c,为截止频率。,巴特沃斯滤波器：,幅频特性在,0,频率附近非常平坦，相频特性很好。且通带、阻带下降呈单调性，幅频特性都通过,3dB,点。适用于一般性滤波。,四种逼近衰减特性曲线的方法,2001年9月-12月,5,通信电路原理-无九,3.,逼近问题,（,续1,）,二、切比雪夫逼近（,Chebyshev,）（,等波纹型）,0,式中,为小于1的实常数，它决定通带波纹,，它们之间的关系为,为切比雪夫多项式。,切比雪夫滤波器：,幅频特性在通带内有小的起伏,而且误差分布均匀（,等波纹）,，带外单调下降，衰减较快。群延时特性较差，在要求群延时为常数的系统不宜使用。,2001年9月-12月,6,通信电路原理-无九,三、贝塞尔逼近（,Beseel,）（,相位平坦）,：,贝塞尔滤波器：,在整个通带内，相位-频率特性的起伏最小或最平，群延时最小。但带外衰减慢。,四、椭圆逼近,：,椭圆滤波器：,通带、阻带内都为等波纹，幅度-频率特性具有陡峭的边缘或狭窄的过渡频带。,3.逼近问题,（续,2,）,上述四种滤波器已经编制了设计用的表格，只需确定所需频率特性，即可利用查表的方法得到相应的电路。为了这些数据表格的通用性，将滤波器的阻抗用负载阻抗进行了归一,化，频率用截止频率进行了归一化。,2001年9月-12月,7,通信电路原理-无九,4.,实现,（,1,）、,滤波器的归一 化设计,一般网络结构：为梯形网络,共有2,n,阶次。,滤波器的归一 化设计,将滤波器的阻抗用负载阻抗进行归一化，频率用截止频率进行归一化。,工程设计数据表格：,滤波器计算曲线，滤波器衰减特性曲线，滤波器群延时特性曲线和数据表和低通滤波器归一化元件值表等。,2001年9月-12月,8,通信电路原理-无九,4.,实现,（续,1,）,（,1,）,滤波器的归一化设计,滤波器,阻抗,归一化,要求：将阻抗用负载阻抗进行归,一化；保持滤波器各元件,间的阻抗关系不变。,归一化公式：,2001年9月-12月,9,通信电路原理-无九,4.,实现,（续,2,）,（,1,）,滤波器的归一化设计,滤波器,频率,归一化,要求：将频率用截止频率进行归,一化；保持滤波器各元件,间的阻抗关系不变。,归一化公式：,(与频率无关),2001年9月-12月,10,通信电路原理-无九,4.,实现,（续,3,）,（,1,）,滤波器的归一化设计,真正元件值计算,要将工程设计数据表格中归一化元件值和归一化频率标定成,实际截止频率和负载阻抗时的元件值，应该按下式计算：,返回,2001年9月-12月,11,通信电路原理-无九,4,、,实现（续,4,）低通滤波器的设计,（,2,）,低通滤波器的设计步骤,利用滤波器计算曲线，确定滤波器的阶次,n。,选择电路。满足同一要求的低通滤波器电路都有两种结构，,它们互为对偶，一般选择电感少的电路。,根据给定的技术指标和求得的阶次,n,，,从归一化元件值表中,查得归一化元件值。,使用,上页公式,求得各元件的实际值并画出电路图。,信号源电阻和负载电阻,R,s,和,R,L,，,通常取二者相等。,（幅度最大平坦型、等波纹型),根据低通滤波器的设计技术指标，选择低通滤波器的形式。,2001年9月-12月,12,通信电路原理-无九,低通滤波器的设计需利用的各种工程设计数据表格：,滤波器计算曲线,，,滤波器衰减特性曲线，滤波器群延时特性曲线和低通滤波器归一化元件值表,等。,滤波器计算曲线,描述的是,通带最大衰减,Ap,(,对巴特沃斯或贝塞尔滤波器,),，,或通带最大波纹,Ar,(,对切比雪夫和椭圆函数滤,波器,),，,阻带最小衰减,As,，,滤波器的带宽比,(,对巴特沃斯或贝塞尔滤波器,=,s,/,c,，对切比雪夫和椭圆函数滤波器,=,s,/,r,),和滤波器的阶次,n,之间的关系；,滤波器衰减特性曲线,描述的是归一化频率与衰减的关系；,滤波器群延时特性曲线,描述的是归一化频率与群延时的关,系；,低通滤波器归一化元件值,表描述滤波器中各元件的归一化,值。,2001年9月-12月,13,通信电路原理-无九,（,3,）设计举例,例 2.,3.1,设计一个幅度平坦低通滤波器，要求从0-2.5千赫兹衰减不大于,1分贝，20千赫兹以上衰减大于35分贝，信号源和负载电阻均为600欧姆。,一、选择低通滤波器的形式。根据幅度平坦的要求，,选择巴特沃斯滤波器。,Ap,表示最大通带衰减；,p,表示通带角频率；,As,表示阻带最小衰减；,s,表示阻带边缘角频率；,由题意可得：最大通带衰减,Ap,是1分贝；通带频率是2.5千赫兹。,阻带最小衰减,As,是35分贝；阻带频率是20千赫兹。,2001年9月-12月,14,通信电路原理-无九,例 2.,3.1,（,续1,）,二、利用滤波器计算曲线（,p43,），确定滤波器的阶次,n,。,先求,带宽比,在,A,p,或,A,r,轴上找到给定值的点,P,1,（,A,p,=1dB），,在,A,s,轴上找到给定值的点,P,2,（,A,s,=35dB），,连接,P,1,和,P,2,点并延长与第三根纵轴相交于,P,3,点。通过,P,3,点作平行于,W,轴的直线，与从,W,轴上的,y,1,点引出的与,W,轴成垂直的直线相交于,P,4,点，如果点落在,n,与(,n,-1),的衰减线之间，则选择,n=3,。,这个过程的示意如图所示。,n,技术指标中，,只给出从02.5千赫兹衰减不大于1分贝，并未,给出截止频率，所以需要确定截止频率。,为此，先利用给出,的条件，估计一个带宽比为20/2.5=8，利用给定的,A,p,=1dB，,A,s,=35dB,和,y,1,=8。,P,3,2001年9月-12月,15,通信电路原理-无九,例 2.,3.1,（,续2,）,利用图2.,3.18,（,p44),可以查出，阶次为3的巴特沃斯滤波器，当通带内衰减为1分贝时，其对应的归一化频率是0.8，由此可以,得出截止频率为2.5/0.8=3.13千赫兹。,三.应用表2.,3.2,查出电路结构和归一化元件值。其中，,归一化元件值为：,利用此结果重新计算带宽比20/3.13=6.39，再利用图2.,3.17,查,阶次为3的衰减,A,s,，,结果为43分贝，满足要求。,由此，可以确定所需要的阶次为3。,2001年9月-12月,16,通信电路原理-无九,例 2.,3.1,（,续3,）,可得计算实际元件值的表示式,将归一化元件值代入，即可得实际元件值为,欧姆,微法,微法,毫亨,2001年9月-12月,17,通信电路原理-无九,高通，带通和带阻滤波器的设计，可以通过对低通滤波器的变换得到。,利用低通滤波器得到高通、带通和带阻滤波器的设计，需要经过频率变换和网络变换。,频率变换是将原型低通滤波器的特性曲线变换得到高通、带通和带阻滤波器的特性曲线；,网络变换是将频率变换的结果体现在低通原型滤波器元件的变化，以便实现高通、带通和带阻滤波器。,附录中列出了这些变换关系，有兴趣者可看，不作为课程要求。,目前,LC,滤波器设计有专用的软件，只要输入相关参数就可得到频率响应曲线和电路，进行调整、优化。,2001年9月-12月,18,通信电路原理-无九,无源,LC,滤波器的优、缺点：,当工作频率较低时，所需要的电感和电容数值都很大，使得滤波器的体积和重量大。,不易集成化。,工作频率较高时，小电感不易制作，且分布参数影响难估计，调整困难。,下面介绍的有源,RC,滤波器和抽样数据滤波器及声表滤波器可以克服这些缺点。,优点：成本低、插入损耗小。,缺点：,2001年9月-12月,19,通信电路原理-无九,表面波,传播方向,声表面波是仅在材料表面传播的一种声波，其传播速度为电磁波速度的 ，等效波长极短。,声表滤波器是以铌酸锂、锆钛酸铅或石英等压电材料为基体构成的一种,电声换能元件,。通常由,左右两对指形电极发端换能器和收端换能器（它是利用真空蒸镀法，在抛光过的基体表面形成厚约,10,m,的铝膜或金膜电极，通称为叉指电极。）,压电材料基片和电极之间会产生声能和电能的相互转换。,信号源的交变电压 发端换能器 压电效应作用 基体材料弹性形变,(,声波,),收端换能器 反压电效应 交变电信号 负载。,2.,4,声表面波滤波器,（,SAW）（,电声换能,器件）,2001年9月-12月,20,通信电路原理-无九,相对通频带有时可以达到50%。,接入实际电路时，必须实现良好的匹配。(有三次反射现象),用与集成电路相同的平面加工工艺。制造简单、重复性好。,接入系统，会有一定的（几二十几,dB,）损耗。,声表滤波器体积小、重量轻、不需调整。,叉指换能器的几何形状就是,声表面波的脉冲响应，它们与声表面波的频率特性互为付氏变换的关系。,叉指指长的加权曲线决定换能器的频率响应，如,等指长,换能器的,幅频特性为：,声表滤波器中心频率可以适合于高频、超高频,（几,MHz1GHz）,工作。,叉指的宽度和间隔决定换能器的中心频率。,2001年9月-12月,21,通信电路原理-无九,主,中,放,声表面波,滤波器（,SAW）,匹配网络,例：含有声表面波滤波器的放大电路,2001年9月-12月,22,通信电路原理-无九,特点,它不需要电感线圈，容易实现集成化。,有一定的增益。,滤波器构成,以无源,LC,滤波器为原型。,用一些基本单元电路构成滤波器，例如用有源,RC,积分器,和加法器等。,实现方法,运算仿真法。,*用一阶和二阶电路的级联得到所需滤波器的方法。,2.,5,有源,RC,滤波器,2001年9月-12月,23,通信电路原理-无九,1.加法器,2.积分器,一般积分器,2.,5.1,构成有源,RC,滤波器的单元电路,2001年9月-12月,24,通信电路原理-无九,有损积分器,差动积分器,2.,5.1,构成有源,RC,滤波器的单元电路,（续1）,2001年9月-12月,25,通信电路原理-无九,2.,5.2,运算仿真法实现有源,RC,滤波器,根据对滤波器性能的需要，设计一个无源,LC,滤波器作为原型；,列出原型无源,LC,滤波器的电路方程，将其表示成适合于积分器,实现的形式；（统一为电压变量，即对电压的积分得到电压。）,用积分器和加法器实现电路方程；,根据原型滤波器中元件数值，确定积分器等电路中元件参数。,下面以具体例子说明其实现过程。,设计过程是：,2001年9月-12月,26,通信电路原理-无九,2.,5.2,运算仿真法实现有源,RC,滤波器,（续1）,（1）基于节点和，可以列出描述该电路的一个微分,方程组，,如下式所示：,2001年9月-12月,27,通信电路原理-无九,2.,5.2,运算仿真法实现有源,RC,滤波器,（续2）,考虑到,R,S,R,L,，,变换得：,简化后可得：,2001年9月-12月,28,通信电路原理-无九,2.,5.2,运算仿真法实现有源,RC,滤波器,（续3）,（2）,实现此方程组的功能框图如,下,图所示。,2001年9月-12月,29,通信电路原理-无九,2.,5.2,运算仿真法实现有源,RC,滤波器,（续4）,2001年9月-12月,30,通信电路原理-无九,习题：,2-11,，2-12，,2,14,2001年9月-12月,31,通信电路原理-无九,2.,6,抽样数据滤波器,抽样数据滤波器是处理抽样信号的电路。,即处理的是时间离散但幅度连续的信号。,开关电容和开关电流滤波器是抽样数据滤波器。,开关电容单元电路由开关和电容组合而成，是借助在时钟控,制下的开关，利用电容器上电荷的储存与转移完成电路功能的。,开关电流电路则是借助在时钟控制下的开关，利用电流的储存,与转移完成电路功能。开关电流滤波器有工作频率高和适于,低电源电压工作等优点。,。,抽样数据电路是一种离散时间电路，输入和输出信号都是抽样,信号，,描述这类电路输出-输入关系的数学表示是差分方程。,组成这类电路的基本单元包括：,比例器、延时器、相加器、,相乘器、积分器和微分器等。,2001年9月-12月,32,通信电路原理-无九,优点,有源,RC,滤波器电路特性，决定于电阻,R,和电容,C,的,绝对值,。,开关电容,滤波器（,SCF）,电路特性，决定于开关的时钟频率和电路中电容器之间的,比值,。,在集成电路中，所能做到的电容器之间,比值的精度和稳定度远高于,电阻,R,和电容,C,的,绝对值的精度和稳定度。,滤波器构成,以无源,LC,滤波器为原型。,单元电路：,基本开关电容单元电路、积分电路、比例与延时电路等。,2.,6,抽样数据滤波器（续1）,2001年9月-12月,33,通信电路原理-无九,2.5.1,抽样数据单元电路,一、基本开关电容单元,（两相时钟相差半个周期）,在(,n-,1),T,C,时刻，开关,S1,导通，输入电压,v,1,向电容器,C1,充电。,此后，,S1,和,S2,均断开，电容器两端电压将保持(,n-,1),T,C,时刻值。,开关,S2,在(,n-,1/2),T,C,时,刻开始导通，电容器,C1,两端电压充电到等于,v,2,的电压。,此后，,S1,和,S2,断开。,返回,使用,脉冲信号。,2001年9月-12月,34,通信电路原理-无九,基本开关电容单元电路工作过程：,考虑在一个时钟周期里电荷的变化量，它应该是从(,n-,1),T,C,时刻到,nT,C,时刻期间内的变化量，即：,*上式表明：在一个时钟周期内，在,v,1,(,t,),和,v,2,(,t,),的作用下基本开关电容单元从（,1,）端向（,2,）端转移了 的电荷。类似于一个电阻的作用（电阻在外电压作用下从一端向另一端流通电流）,但与电阻不同：,第一、基本开关电容单元两端口之间流通的是电荷不是电流,第二、基本开关电容单元转移电荷的数量与加于其两端口的不同时刻的电压有关，而电阻中电流的数值与其两端同一时刻的电压有关。,使用,冲激时钟信号,，电容器中存储电荷的变化是,瞬时完成,的。,上图,一、基本开关电容单元,（续1）,2001年9月-12月,35,通信电路原理-无九,在一个时钟周期内的平均电流为：,与电阻的表示式比较：,如果在一个时钟周期内，,v,1(,t,),和,v,2(,t,),近似没有变化，可以表示为：,可以将基本开关电容单,元等效为电阻，其阻值为：,等效条件：,2001年9月-12月,36,通信电路原理-无九,二、简单,RC,积分电路,上图是简单,RC,电路，下图是用基本开关电容单元代替上图中的电阻而构成的开关电容电路。,返回1,返回2,2001年9月-12月,37,通信电路原理-无九,二、简单,RC,积分电路,（续1）,简单,RC,积分电路工作过程：,保持：,在 时刻，因,S1,和,S2,均断开，,C1,上电压将,保持,此值。,分配：,在 时刻，开关,S2,闭合，,C1,上储存的电荷 在,C1,与,C2,上,分配并保持电压相同,。,保持：,在 时刻，,因,S1,和,S2,均断开，,C1,与,C2,上电压将,保持,此值。,抽样：,在 时刻，开关,S1,闭合，对输入信号进行,抽样。,因,S2,断开，,C2,上电压将,保持,原值。,保持：,在 时刻，因,S1,和,S2,均断开，,C1,与,C2,上电压将,保持,原值。,上图,抽样：,在 时刻，开关,S1,闭合，对输入信号进行,抽样,。,2001年9月-12月,38,通信电路原理-无九,分配：,在 时刻，开关,S2,闭合，,C1,上储存的电荷 和,C2,上储存的电荷,在,C1,与,C2,上,分配并保持电压相同,。,电容器,C2,两端电压即为输出电压,v,2,(,t,)，,它的表示式为：,在,v,2,(,t,),图中，,实线所示为开关电容电路的输出电压，虚线所,示为,RC,电路的输出电压,，从图中可以看出，只有时钟频率很,高时，实线所示的开关电容电路的输出电压才接近虚线所示的,RC,电路的输出电压，即这两个电路具有相同的功能。,当,T,C,1,条件不满足时，就不能简单地用基本开关电容单,元代替,RC,电路中的电阻的方法从,RC,电路得到开关电容电路。,上图,二、简单,RC,积分电路,（续2）,2001年9月-12月,39,通信电路原理-无九,三、比例与延时电路,返回,2001年9月-12月,40,通信电路原理-无九,三、比例与延时电路,（续1）,比例与延时电路工作过程：,抽样：,在,nT,C,时刻，开关,S1,闭合，对输入信号进行抽样，并在,电容器,C1,上建立起等于该时刻的输入电压值。,保持：,在 时刻，因,S1,和,S2,均断开，,C1,上电,压将保持此值。,分配：,在 时刻，开关,S2,闭合，因为运算放大器的,虚地特性,，电容器,C1,上储存的电荷完全转移到电容器,C2,上，,C1,两端电压为零，,C2,两端电压为,v,i,(,nT,C,)C1/C2。,保持：,在 时刻，,S1,和,S2,均断开，所,有电容器上的电压均保持(,n,+1/2),T,C,时刻的值。,输出电压与电容器,C2,两端电压反相：,上图,2001年9月-12月,41,通信电路原理-无九,四、积分电路,返回,RC,有源,积分电路。,2001年9月-12月,42,通信电路原理-无九,积分器电路工作过程：,抽样：,在 时刻，开关,S1,闭合，对输入信号进行抽样，并在电容器,C1,上建立起等于该时刻的输入电压值。,保持：,在 时刻，因,S1,和,S2,均断开，,C1,和,C2,上的电压值将保持。,分配：,在 时刻，开关,S2,闭合，因为运算放大器,的,虚地特性,，电容器,C1,上储存的电荷完全转移到电容器,C2,上，,使,C1,两端电压为零，转移到,C2,上的电荷为：，,与原来储存的电荷累加，使,C2,两端电压,增加,输出电压与电容器,C2,两端电压反相：,上图,2001年9月-12月,43,通信电路原理-无九,2.5.2,抽样数据滤波器,（,续2,）,上图,满足 条件时，上图所示模拟原型滤波器的开关电容实现。,2001年9月-12月,44,通信电路原理-无九,附录：,高通、带通和带阻滤波器的设计,原型滤波器：,高通,、,带通和带阻滤波器的设计，可以通过对低通滤波器的变换得到，因此通常称低通滤波器为原型滤波器。,两样变换：,为利用低通滤波器的设计数据得到高通、带,通和带阻滤波器的设计，需要经过,频率变换和网络变换,。,频率变换：,频率变换是将原型低通滤波器的特性曲线变换得到高通、带通和带阻滤波器的特性曲线。就是设计一种变换关系，将,s,平面的 轴映射到 平面的 轴。,网络变换:,频率变换完成后，还需要将频率映射关系对,频率特性的影响直接表示为对滤波器元件的变化，这样才,能真正实现通过变换所得的滤波器，这种元件的变化称为,网络变换。,2001年9月-12月,45,通信电路原理-无九,附录：,高通、带通和带阻滤波器的设计,一、频率变换：低通到高通的频率变换,0,0,低通到高通的频率变换的映射关系为：,低通特性中的 =0 和 =两点分别变换为 =,和 =0 两点。,（低通的通带变换为高通的阻带）,变换式中的负号是为满足网络变换中元件性质变化而设定,的。,（,L,变换为,C，C,变换为,L,）,两个频率特性曲线以 为中心成几何对称（）。,2001年9月-12月,46,通信电路原理-无九,附录：,高通、带通和带阻滤波器的设计,一、频率变换：低通到带通的频率变换,低通到带通的频率变换的映射关系为：,式中,W,为带通滤波器的相对带宽，,由右式表示：,通带的上边界频率为 ，通带的下边界频率为 ，,通带的中心频率为 ，由右式表示：,低通到带阻的频率变换,低通到带阻的频率变换的映射关系为：,式中,W,为带阻滤波器的相对带宽，,由右式表示：,阻带的上边界频率为 ，阻带的下边界频率为 ，,阻带的中心频率为 ，由右式表示：,2001年9月-12月,47,通信电路原理-无九,附录：,高通、带通和带阻滤波器的设计,二、网络变换：低通到高通的网络变换,设原型低通中电感和电容的,实际元件值,分别为 和 ，,当变换到高通时，利用频率变换式可得（不是归一化元件值）：,该式表明，,原型低通滤波器中的电感转换到高通滤波器时，,应该变化为电容,，其值由上式确定。由于是容抗，须取负,号，故频率变换式中应有一负号。,原型低通滤波器中的电容转换到高通滤波器时，应该变化为,电感,，其值由下式确定。,2001年9月-12月,48,通信电路原理-无九,附录：,高通、带通和带阻滤波器的设计,二、网络变换：低通到带通的网络变换,设原型低通中电感和电容的,实际元件值,分别为 和 ，当变换到带通时，利用频率变换式可得,其中,该式表明，,原型低通滤波器中的电感转换到带通滤波器时，变化为电感,L,s,和电容,C,s,的串联,，其数值由上式确定。,其中,它表明，,原型低通滤波器中的电容转换到带通时，变化为电感,L,P,和电容,C,P,的并联,，其取值由上式确定。,原型低通滤波器中的电容转换到带通,时，利用频率变换式可得,2001年9月-12月,49,通信电路原理-无九,附录：,高通、带通和带阻滤波器的设计,二、网络变换：低通到带阻的网络变换,设原型低通中电感和电容的,实际元件值,分别为 和 ，当变换到带阻时，利用频率变换式可得：,其中,可以看出，,原型低通滤波器中的电感转换到带阻滤波器时，变化为电感,L,p,和电容,C,p,的并联,，其数值由上式确定。,其中,它表明，,原型低通滤波器中的电容转换到带阻时，变化为电感,L,s,和电容,C,s,的串联,，其取值由上式确定。,原型低通滤波器中的电容转换到带阻,时，利用频率变换式可得：,2001年9月-12月,50,通信电路原理-无九,
