第5章 二维渲染图制作.ppt

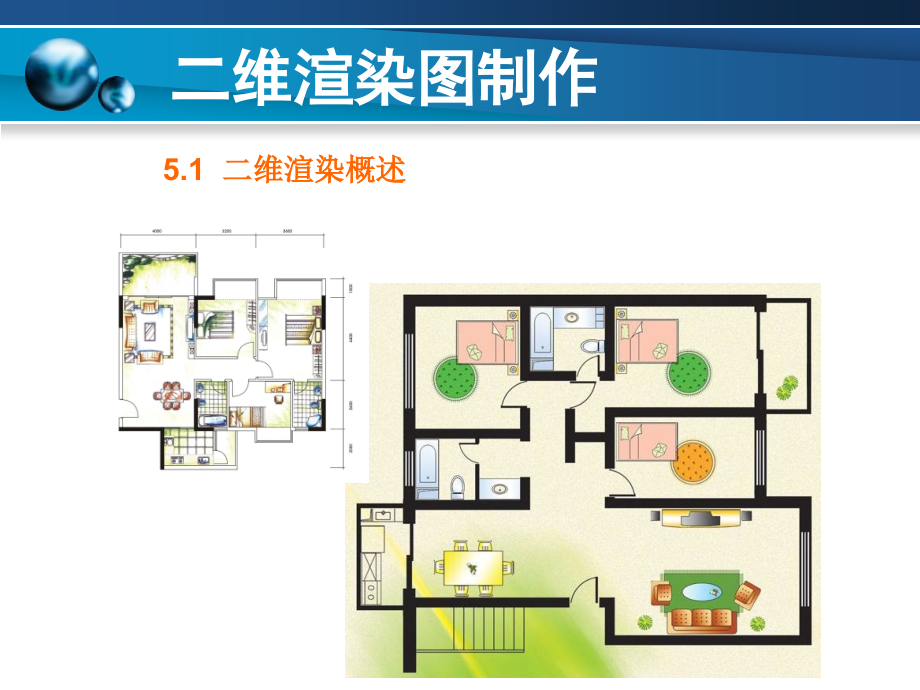

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第5章 二维渲染图制作,潘晓菁,主编,二维渲染图制作,5.1,二维渲染概述,二维渲染图制作,二维渲染图制作,5.2在,AutoCAD,中输出“*.,eps,”,文件,二维渲染图制作,二维渲染图制作,选择“选项”命令，在弹出“,Postscript,输出选项”对话框单击“窗口”按钮，弹出“窗口选择”对话框，如图,5.6。,然后单击“拾取”按钮，弹出“,AutoCAD,信息”的提示对话框，如图,5.7,所示。,二维渲染图制作,图,5.6,输出选项对话框,图,5.7,窗口选择及,AutoCAD,信息,二维渲染图制作,5.3 绘制室内二维渲染户型平面图,5.3.1在,Photoshop,软件中打开(*.,eps,),文件并进行修改,Step01:,启动,Photoshop,中文版软件。,Step02:,选择菜单【文件】,/,【打开】命令，打开前面输出的“外墙图,.,eps,”,文件。效果如图,5.8,所示。,由于,Auto CAD,输出的(*.,eps,),文件的线条只有一个像素的宽度，因此在,Photoshop,打开后不清晰，创建选区时会有困难，需要在打开的,(*.,eps,),文件中复制多层，然后合并为一层。,二维渲染图制作,图,5.8,打开“外墙图,.,eps,”,文件,图,5.9,栅格化通用格式参数设置,二维渲染图制作,Step04:,单击“好”按钮，确定设置。此时打开的“外墙图,.,eps,”,文件是一个没有背景，只有一个图层的文件，在图层控制面板中将图层重命名为“平面线”。并单击图层控制面板的下方的“新建图层”按钮，将新建的图层1移到平面线图层以下，如图,5.9,所示。,二维渲染图制作,图,5.9,新建并调整图层 图,5.10,填充图层1后效果,二维渲染图制作,图,5.11,复制多层 图,5.12,合并图层,二维渲染图制作,图,5.13,合并图层后效果,二维渲染图制作,二维渲染图制作,二维渲染图制作,二维渲染图制作,5.3.2 制作墙体等主框架,制作墙体主要是为了将每个房间区分开来，更好的表现出房间的结构。在制作时应注意墙体、阳台以及窗户玻璃等用不同颜色填充，使人一目了然。具体操作程序如下：,Step01:,在图层控制面板中将“家具”与“文字”层隐藏，以便于清晰的观察图像。如图,5.17,所示。这样，图像中仅可见到平面线。,二维渲染图制作,图,5.17,隐藏文字和家具层,二维渲染图制作,二维渲染图制作,二维渲染图制作,二维渲染图制作,二维渲染图制作,二维渲染图制作,5.3.3地面的制作,制作地面是为了更好的表现整个布局和各功能区域的划分，在填充地面时注意要选择不同房间时的地面要准确。地面的选取可用“矩形选框”工具来选取，封闭区域可用“魔棒”工具选取。,5.3.3.1客厅地面的制作,Step01:,在图层控制面板选择“平面线”为当前图层，使用“矩形选框”工具来选取客厅地面，“矩形选框”工具选项栏中的参数设置如图,5.25,所示:,二维渲染图制作,二维渲染图制作,二维渲染图制作,二维渲染图制作,二维渲染图制作,二维渲染图制作,二维渲染图制作,二维渲染图制作,5.3.3.3 房间地板的制作,Step01:,在制作地板前首先要定义一个木质地板的图案，打开光盘中“第五章练习”文件夹中的素材库文件夹，找到“地板.,psd,”,文件，并在,Photoshop,中打开，使用菜单【编辑】/【定义图案】，打开定义图案控制面板，如图所示：单击“好”按钮。这样该图片就定义成为图案。,二维渲染图制作,二维渲染图制作,二维渲染图制作,二维渲染图制作,二维渲染图制作,二维渲染图制作,二维渲染图制作,二维渲染图制作,二维渲染图制作,二维渲染图制作,5.3.4.3 客厅沙发的制作,Step01:,在图层控制面板上新建一图层，命名为“沙发”层，将其放置在“家具”层之下，,使用“矩形选框”工具选出长沙发与单人沙发选区，填上颜色，,RGB,值为（180、210、230）。,Step02:,按下,Ctrl+D,组合键，取消选区，再次使用“矩形选框”工具选出长沙发一边的扶手，接着在工具箱中单击“渐变工具”，渐变颜色为浅蓝色到白色渐变。两个颜色,RGB,值分别为（180、210、230），（255、255、255），效果如图所示：,二维渲染图制作,沙发扶手制作 沙发制作效果,二维渲染图制作,二维渲染图制作,二维渲染图制作,Step04:,接着单击“渐变工具”中的径向渐变，渐变颜色,RGB,值为（255、255、255），（150、145、55）。,Step05:,使用“渐变”工具在操作窗口选区内拉一条斜线，取消选区。,Step06:,另外一个枕头也使用同样的方法，选取后平滑再拉渐变。完成的效果如图,5.53,所示。,二维渲染图制作,图,5.53,图,5.54,二维渲染图制作,二维渲染图制作,二维渲染图制作,二维渲染图制作,二维渲染图制作,二维渲染图制作,二维渲染图制作,二维渲染图制作,二维渲染图制作,二维渲染图制作,二维渲染图制作,二维渲染图制作,二维渲染图制作,二维渲染图制作,5.4 绘制户外规划二维渲染图,5.4.1在,Photoshop,软件中打开(户外规划平面图.,eps,),文件并过行修改,Step01:,启动,Photoshop,中文版软件。,Step02:,使用菜单【文件】/【打开】命令，打开光盘中“第五章练习”文件夹内的“户外规划平面图.,eps,”,文件。,Step03:,弹出“栅格化通用,eps,格式”对话框参数设置如图,5.73,所示：,二维渲染图制作,二维渲染图制作,二维渲染图制作,二维渲染图制作,5.4.2马路的制作,二维渲染图制作,二维渲染图制作,5.4.3广场铺地的制作,在制作地板前首先要定义一个广场砖的图案，打开光盘“第五章练习”的素材库，找到“广场砖.,psd,”,文件，并在,Photoshop,中打开，使用菜单【编辑】/【定义图案】，打开定义图案控制面板，如图,5.80,所示，单击“好”按钮完成设置。,二维渲染图制作,二维渲染图制作,二维渲染图制作,二维渲染图制作,二维渲染图制作,二维渲染图制作,二维渲染图制作,二维渲染图制作,二维渲染图制作,二维渲染图制作,二维渲染图制作,二维渲染图制作,二维渲染图制作,二维渲染图制作,二维渲染图制作,二维渲染图制作,二维渲染图制作,二维渲染图制作,二维渲染图制作,二维渲染图制作,
