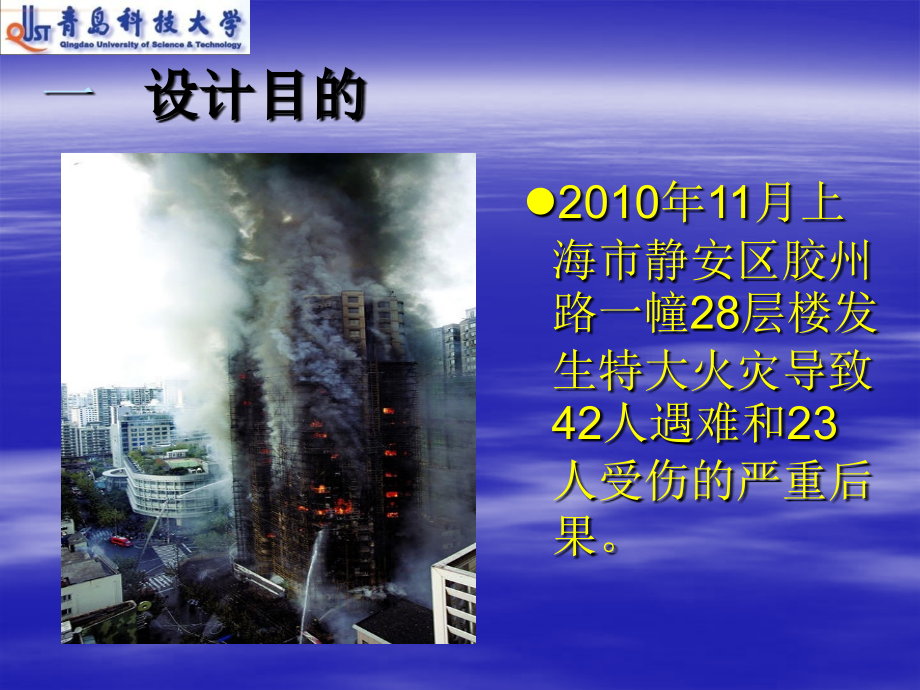

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,新型缓降器,一,设计目的,2010,年,11,月上海市静安区胶州路一幢,28,层楼发生特大火灾导致,42,人遇难和,23,人受伤的严重后果。,随着一座座高楼纷纷拔地而起，高层建筑的防火问题也遇到了前所未有的尴尬。其显著的特点就是逃生难，死亡人员多。以北京为例，全市共建成高层建筑近,7000,栋，其中高层公共建筑,1200,余栋，高层居住建筑,5700,余栋,在消防设施之外，媒体数字每年因高楼火灾跳楼的人数在,1000,人以上，可谓触目惊心，如果它们都能构筑起强劲的自防自救体系，即使哪栋楼发生火灾，那一条条从天而降的绳索，必将为大家开辟一扇扇逃生之门。为此我们在原有的基础上设计了新型缓降器。,我们也应该看到随着人们对安全意识的提高及对缓降器普遍使用的同时，由于我国对缓降器的制定尚不全面，使我国现在市场的缓降器还不能随时控制速度的变化，且无法随时制动，从而不能很好的实现安全操作。而新型缓降器可通过两级减速装置及总体结构很好的解决了这些问题。,二 产品外观,三 工作原理,该新型缓降器是由滑轮组和两级减速装置两大部分组成。,滑轮组实现所有滑轮在绳子上的滚动而不是滑动，所以对绳子的磨损较小，它由一个摩擦滑轮和两个导向夹紧滑轮构成，两小导向夹紧滑轮位于大摩擦滑轮两侧，而大摩擦滑轮和减速装置部分的摩擦盘通过键连接同步转动，通过制动摩擦盘从而起到减速作用，为一级减速；在该缓降装置前置一减速制动装置，该减速原理利用摩擦制动，可实现二级降速。绳子在摩擦轮上可以绕置两圈，可以充分起到降速作用。,四 设计计算,零件图样,Proe,草绘,功能设计,根据机械手工作要求确定设定方案后，采用计算机辅助设计方法进行结构设计，设计步骤：根据新型缓降器的各种功能确定个结构尺寸，在计算机中设定虚拟零件，在实际加工组装。实际流程如下：,Proe,生成三维图校验零件是否符合要求加工零件尺寸修正最终成型,在完成总体设计后，进行具体的机械零件设计。在设计中采用自下而上的设计顺序，并结合计算机辅助设计软件来进行合理的设计。采用,pro/e,三维设计软件的特点是参数化设计，在建立模型后可调整其必要的参数来改变零件尺寸，调整参数合理化后，参照图进行零件加工，下图为机器人造型图：,新型缓降器结构组成,1.,导向轮,1,：对绳子起导向和夹紧作用,.,2.,摩擦滑轮：将绳子绕在上面，同时制动摩擦盘起到减速作用,.,3.,把手：控制下落速度，实现安全降落,.,4,导向轮,2,：对绳子起导向和夹紧作用,.,5.,夹板：将滑轮组夹紧,.,6.,减速装置：摩擦制动，实现减速,.,五 功能特点,该新型缓降器是在人的重力作用下拉动缓降器，使缓降器内的滑轮压紧绳子，保持滑轮与绳子之间是静摩擦力，下降时将安全带捆在人的腰部，通过手握该装置两侧把手，方便控制下落速度，手动刹车，阻止中间的滑轮转动，从而对人起到缓降作用，实现安全着地。,六 主要创新点,1.,轮子在绳子上滚动而不是滑动，对摩擦片、绳子的磨损量较小。,2.,可以实现下降速度的控制，一般在,0-0.5m/s,。,3.,摩擦轮与导向轮之间的距离可自行改变，可用于多种材料、粗细的绳子与之配合使用。,4.,此缓降器在外形结构上由可以打开的骨架和两个手把组成，可以实现下降速度的控制，能在一定张力的线绳上直接安装此装置而不需要绳头，从而可以随时实现制动。,谢谢各位评委的 观看,
