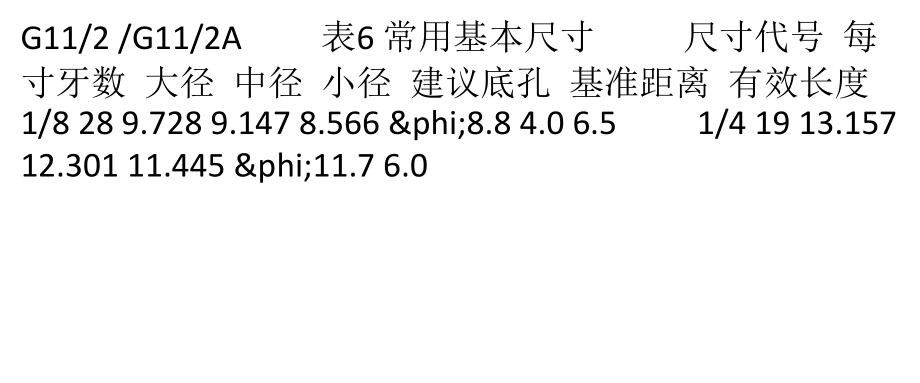

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2015-5-23,#,非螺纹密封的管螺纹（,GB 7307,）,1.,该螺纹标准与,ISO 228/1,相同。,2.,牙型角：,55,，锥度：,1,：,16,。,3.,标记示例：,11/2,左旋内螺纹,G11/2-LH,（右旋不标）,11/2A,级外螺纹,G11/2A,11/2B,级外螺纹,G11/2B,内外螺纹装配,G11/2/G11/2A,表,6,常用基本尺寸 尺寸代号 每寸牙数 大径 中径 小径 建议底孔 基准距离 有效长度,1/8 28 9.728 9.147 8.566 8.8 4.0 6.5,1/4 19 13.157 12.301 11.445 11.7 6.0,9.7,3/8 19 16.662 15.806 14.950 15.2 6.4 10.1,1/2 14 20.955 19.793 18.631 18.9 8.2 13.2,3/4 14 26.411 25.279 24.117 24.4 9.5 14.,5,1 11 33.249 31.770 30.291 30.6 10.4 16.8,1-1/4 11 41.910 40.431 38.952 39.2 12.7 19.1,1-1/2 11 47.803 46.324 44.845 45.1 12.7 1,9.1,4.,用途：非螺纹密封的管螺纹主要用于压力较低的不、煤气管道，连接时就加填料或密封质（麻丝、铅丹、聚四氟乙烯胶带等），以防止渗漏。,5.,非螺纹密封的管螺纹与用螺纹密封的管螺纹相同点是：两者牙型一样均为,55,，相同规格螺纹的螺距、牙高、基本直径相同。,6.,非螺纹密封的管,螺纹与用螺纹密封的管螺纹不同点是：,6.1.,用螺纹密封的管螺纹内螺纹有圆柱螺纹和圆锥螺纹两种形式，外螺纹只有圆锥螺纹一种形式。,6.2.,非螺纹密封的管螺纹不论内外螺纹都只有圆柱螺纹一种形式。,6.3.,两种螺纹部分规格的公差不同。,6.4.,非螺纹密封的内圆柱管螺纹可以和用螺纹密,封的外圆锥管螺纹相连接，但非螺纹密封的外圆柱管螺纹却不可以和用螺纹密封的内管螺纹形成用螺纹密封的连接。,7.,各国的不同标记方法：表,7,标准号 螺纹种类 圆柱内螺纹 圆柱外螺纹,ISO ISO228/1-1982 G1/2 G1/2A B,英国,BS 2779-1973 G1/2 G1/2A B,法国,NF E03-005 G1/2H G1/2A B,德国,DIN 259 R1/2 K1/2,日本,JIS 13,0202 PF1/2A B PF1/2A B,苏联,OCT 6357 TPY,1/2,K,2,K,3,TPY,1/2,K,2,K,3,GB GB 133-74 G1/2 G1/2,x5joo63,旋转接头、旋转接头厂家,www.dewel-,
