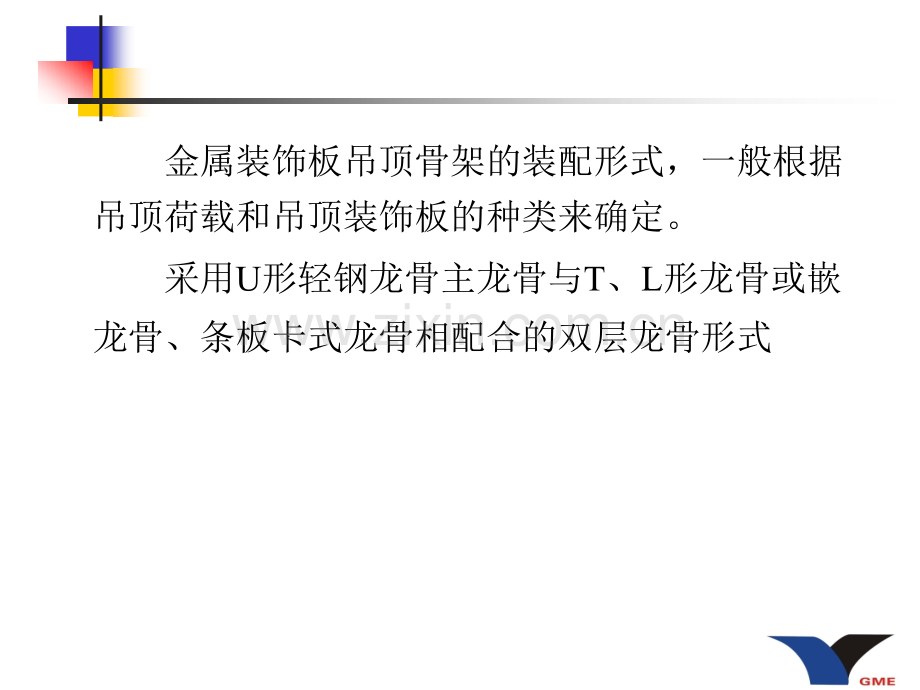

1、金属装饰板吊顶是用L、T形轻钢(或铝合金)龙骨或金属嵌龙骨、条板卡式龙骨作龙骨架，用0.51.0mm厚的金属板材罩面的吊顶体系。金属装饰板吊顶的形式有方板吊顶和条板吊顶两大类。金属装饰板吊顶表面光泽美观，防火性好，安装简单，适用于大厅、楼道、会议室、卫生间和厨房吊顶。金属装饰板吊顶骨架的装配形式，一般根据吊顶荷载和吊顶装饰板的种类来确定。采用U形轻钢龙骨主龙骨与T、L形龙骨或嵌龙骨、条板卡式龙骨相配合的双层龙骨形式（1）施工材料 金属方板吊顶龙骨及配件。金属条板卡式龙骨及配件。覆面材料 固结材料：膨胀螺钉、射钉、木螺丝等。吊杆：48钢筋或8号铅丝。（2）常用机具同轻钢龙骨吊顶施工常用机具。施工
2、材料与常用工具施工材料与常用工具主要工艺程序：弹线固定吊杆安装主龙骨安装次龙骨灯具安装面板安装压条安装板缝处理。（1）弹线 将设计标高线弹至四周墙面或柱面上，吊顶如有不同标高，则应将变截面的位置在楼板上弹出。将龙骨及吊点位置弹到楼板底面上。施工步聚与方法施工步聚与方法（2）固定吊杆 双层龙骨吊顶时，吊杆常用6或8钢筋，吊杆与结构连接方式。方板、条板单层龙骨吊顶时，吊杆一般分别用8号铅丝和4钢筋。（3）龙骨安装与调平 主、次龙骨安装时宜从同一方向同时安装，按主龙骨（大龙骨）已确定的位置及标高线，先将其大致基本就位。龙骨接长一般选用配套连接件，连接件可用铝合金，也可用镀锌钢板，在其表面冲成倒刺，与
3、龙骨方孔相连。T形轻钢龙骨的纵横连接。龙骨架基本就位后，以纵横两个方向满拉控制标高线（十字线），从一端开始边安装边进行调整，直至龙骨调平调直为止。钉固边龙骨：沿标高线固定角铝边龙骨，其底面与标高线齐平。（4）金属板安装 方板搁置式安装：搁置安装后的吊顶面形成格子式离缝效果。方板卡入式安装：这种安装方式的龙骨材料为带夹簧的嵌龙骨配套型材。金属条形板的安装，基本上无需各种连接件，只是直接将条形板卡扣在特制的条龙骨内，即可完成安装，常被称为扣板。（5）板缝处理金属条形板顶棚有闭缝和透缝两种形式，均使用敞缝式金属条板。安装其配套嵌条达到封闭缝隙的效果，不安装嵌条即为透缝式。（6）吊顶的边部处理 方形金
4、属板吊顶的端部与墙面或柱面连接处，其构造处理方式。条形金属板吊顶的端部与墙面或柱面连接处，其构造处理方式较多，为条形金属板吊顶与墙柱面连接处四种常见的构造处理方式。图8.23金属方板双层龙骨吊顶基本构造 图金属条板双层龙骨吊顶基本构造 图金属方板单层龙骨吊顶图(a)吊挂连接正立面;(b)吊挂连接侧立面 图金属条板单层龙骨吊顶基本构造(a)吊挂连接正立面;(b)吊挂连接侧立面 表表 方形金属吊顶龙骨及配件方形金属吊顶龙骨及配件 名 称形式用途嵌龙骨 用于组装龙骨骨架的纵向龙骨；用于卡装方形金属吊顶板 半嵌龙骨 用于组装龙骨骨架的边缘龙骨；用于卡装方形金属吊顶板 名 称形式用途嵌龙骨挂件 用于嵌龙
5、骨和U形吊顶轻钢龙骨(承载龙骨)的连接 嵌龙骨连接件 用于嵌龙骨的加长连接 表表 条形金属吊顶龙骨及配件条形金属吊顶龙骨及配件 条板类型型型型条板形式 配套嵌条 配件名称形式用途条龙骨 用于组装成吊顶龙骨骨架，用于嵌条形金属吊顶板 吊件 用于与吊杆连接，用于与条龙骨连接 图上人型吊顶吊点 图T形吊顶轻钢龙骨的纵横连接(a)T形龙骨的纵向连接;(b)T形龙骨的横向连接 图 方形金属吊顶板搁置式安装示意及效果图 图方形金属吊顶板卡入式安装示例(a)有承载龙骨的吊顶装配形式；(b)、(c)、(d)方形金属板吊顶与墙、柱等的连接节点构造示例 图条形金属板与条龙骨的轻便吊顶组装 图板间缝隙处理(a)闭缝
6、式;(b)透缝式 图条形板吊顶与墙柱面连接处构造图（1）灯具的布置开敞式吊顶的灯具布置与安装常采用以下几种形式，与吊顶的安装关系。隐藏式布置 嵌入式布置 吸顶式布置 吊挂式布置 设备及吸声材料的布置设备及吸声材料的布置（2）空调管道口布置 空调管道口布置于开敞式吊顶的上部，与吊顶保持一定的距离，如图8.44（a）、（b）所示。将空调管道口嵌入单体构件内，风口篦子与单体构件保持齐平，如图8.44（c）所示。(3)吸声材料布置 在单体构件内装填吸声材料，组成吸声体吊顶。在开敞式吊顶的上面平铺吸声材料。在吊顶与结构层之间悬吊吸声材料。用吸声材料做成开敞式吊顶的单元体，按声学设计要求的面积和位置布置吸
7、声单元体，形成开敞式吊顶的组成部分或组成开敞式吊顶。图灯具与吊顶的安装形式(a)隐藏式;(b)嵌入式;(c)、(f)嵌入外露式;(d)吊挂式;(e)吸顶式 图开敞式吊顶空调管道口的一般布置方式(a)、(b)风口置于吊顶上部;(c)风口篦子嵌入单体构件内，与吊顶面保持齐平 3 吊项工程质量要求及检验方法吊项工程质量要求及检验方法钢木龙骨、搁栅的规格、间距、材质、品种、式样应符合设计要求。轻钢、铝合金龙骨安装应符合设计要求和产品说明书的要求。吊顶龙骨安装工程质量要求及检验方法见表8.4。吊顶龙骨安装允许偏差和检验方法见表8.5。3.1 吊顶龙骨安装工程质量要求及检验方吊顶龙骨安装工程质量要求及检验
8、方法法表吊顶龙骨安装工程质量要求及检验方法表吊顶龙骨安装工程质量要求及检验方法 项次项目质量要求检验方法1钢木龙骨的吊杆、主梁、搁栅(立筋、横撑)外观 合格 有轻度弯曲，但不影响安装，木吊杆无劈裂 观察检查优良 顺直、无弯曲、无变形、木吊杆无劈裂2吊顶内填充料 合格 用料干燥，铺设厚度符合要求 观察、尺量、检查 优良 用料干燥，铺设厚度符合要求，且均匀一致 3轻钢龙骨、铝合金龙骨外观 合格 角缝吻合、表面平整、无翘曲、无锤印 观察检查 优良 角缝吻合、表面平整、无翘曲、无锤印、接缝均匀一致、周围与墙面密合 表表 吊顶龙骨安装允许偏差和检验方法吊顶龙骨安装允许偏差和检验方法 项次项目允许偏差（m
9、m）检验方法 1钢木骨架 吊顶主筋截面尺寸 方木-3尺量检查原木（梢径）-52吊顶搁栅（立筋、横撑）截面尺寸-2尺量检查（抽查3根）3龙骨间距2尺量检查4龙骨平直2尺量检查5吊顶起拱高度短向跨度1/20010 拉线、尺量检查6吊顶四周水平线 5 尺量或水准仪检查吊顶罩面板安装必须牢固平整，无脱层、掉角、翘曲和折裂等缺陷。吊顶罩面板质量要求及检验方法见表8.6。吊顶罩面板安装允许偏差和检验方法见表8.7（详见P114)。3.2 吊顶罩面板安装质量要求及检验方法吊顶罩面板安装质量要求及检验方法项次项目质量等级质量要求检验方法1罩面板表面质量 合格 表面平整、清洁，无明显变色、污染、反锈、麻点和锤印 观察检查优良 表面平整、清洁，颜色一致，无污染、反锈、麻点和锤印 2罩面板的接缝或压条质量 合格 接缝宽窄均匀，压条顺直，无翘曲 观察检查优良 接缝宽窄一致、整齐；压条宽窄一致、平直，接缝严密 表表8.6 吊顶罩面板质量要求和检验方法吊顶罩面板质量要求和检验方法
