第十四章 单层厂房地面.ppt

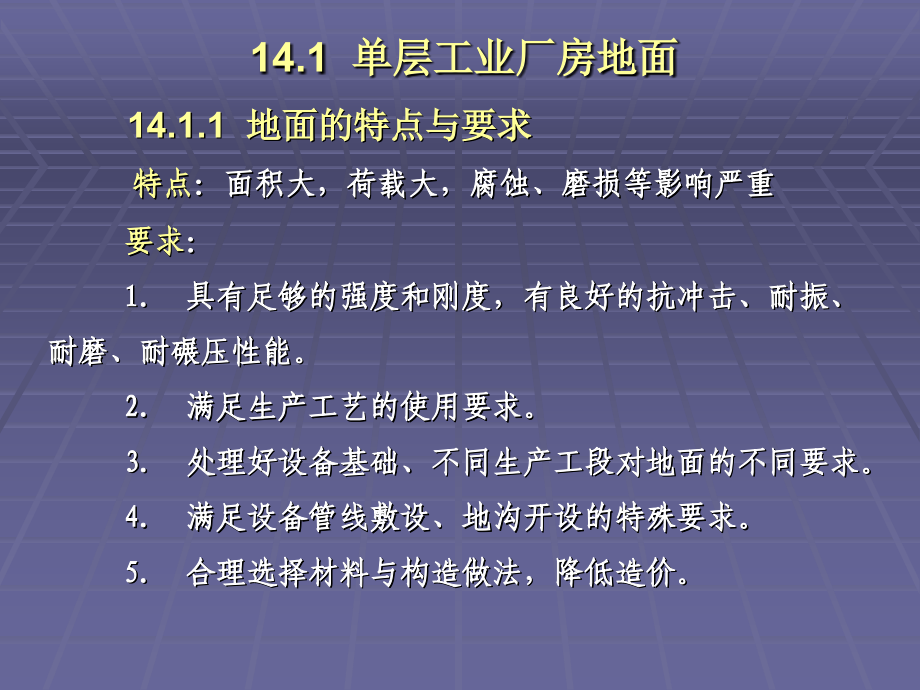

单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,第十四章 单层厂房地面及其他设施,14.1,单层工业厂房地面,14.1.1,地面的特点与要求,特点,：面积大，荷载大，腐蚀、磨损等影响严重,要求,：,1.,具有足够的强度和刚度，有良好的抗冲击、耐振、,耐磨、耐碾压性能。,2.,满足生产工艺的使用要求。,3.,处理好设备基础、不同生产工段对地面的不同要求。,4.,满足设备管线敷设、地沟开设的特殊要求。,5.,合理选择材料与构造做法，降低造价。,14.1.2,常用地面的类型和构造,1.,地面组成与类型,（,1,）面层,直接承受作用于地面上的各种影响。,（,2,）垫层,垫层是承受面层传来的荷载，并将其分布到基层上去的构造层。垫层可分为刚性和柔性两类。,（,3,）基层,基层是地面的最下层，是经过处理的地基土，最常见的是素土夯实。,（,4,）结合层,结合层是联结块材面层与垫层的中间层。,（,5,）隔离层,隔绝地面上部或下部水、潮气的附加层，以防止渗透扩散，保证正常生产和建筑结构的安全。,垫层的设置与选择,刚性垫层是指用混凝土、沥青混凝土等材料做成的垫,层。优点：整体性好，不透水，强度大，适用于直接安装中,小型设备、受较大集中荷载、且要求变形小的地面，以及有,侵蚀性介质或大量水、中性溶液作用或面层构造要求为刚性,垫层的地面。,柔性垫层是指砂垫层、炉渣垫层、灰土等材料做成的垫,层。柔性垫层受力后有一定的塑性变形，它可以利用工业,废料和建筑废料制作，造价低。,一般厂房内混凝土垫层按,6,12 m,距离设置分仓缝，分,仓缝有平头缝、企口缝、假缝等。,2.,单层整体地面,将面层和垫层合为一层直接铺在基,层上。如灰土、三合土地面。适用于需承受高温及巨大冲击,力的作用，而对地面平整度和额清洁度要求不高的车间。,3.,多层整体地面,水泥砂浆地面 水磨石地面：同民用建筑。,混凝土地面 水玻璃混凝土地面 菱苦土地面：,见教材,p.321-322,图。,4.,块材地面,砖、石地面 预制混凝土板地面,铸铁板地面：见教材。,5.,地面接缝构造,同一种类地面间的接缝见教材,p.323,不同种类的地面接缝：应在接缝处采取相应的加固措施。,轨道区域地面的构造处理,轨顶应与地面平齐。,钢轨用道钉与埋设在道碴间的枕木固定，枕木必须进,行防腐处理。,轨道区域内宜采用砖石、混凝土块等块状地面，或沥,青、素土等柔性整体地面，以便更换轨道或枕木。,当厂房内有熔化金属、炉渣以及其它松散材料可能掉,进轨道沟时，为了避免发生脱轨事故和便于清扫，路,轨内侧可露出地面。,轨道区域的地面,（,a,）柔性面层，端部加混凝土块；（,b,）块状面层，端部长放；,（,c,）块状面层，端部不处理,轨道的安装和加固,（,a,）钢轨边缘用角钢加强；（,b,）钢轨边缘用旧钢轨加强；,（,c,）钢轨内侧露出地面,地面变形缝,在厂房地面中，除与厂房整体同时设计各种变形缝外，,还应在下列情况下设变形缝：,厂房内有锻锤、破碎机等振动较大的设备，在其基,础与一般地面之间设变形缝。,地面上局部地段的堆放荷载与相邻地段的荷载相,差悬殊之处应设变形缝。,变形缝必须贯通地面各构造层。,地面变形缝构造示意图,14.2,单层工业厂房的其他设施,14.2.1,平台及钢梯,1.,作业平台钢梯及平台,作业钢梯指工人上下生产作业平台或跨越生产设备的交通,联系工具。,钢梯的坡度一般较陡，有,45,、,59,、,73,、,90,四种。,组成：作业钢梯由踏步、斜梁、平台三部分组成。详见,下页图。,作业平台钢梯,（,a,）,90,钢梯；（,b,）,73,钢梯；（,c,）,59,及,45,钢梯,（,d,）钢梯下端的固定,2.,吊车钢梯,位置：,吊车钢梯位置宜布置在厂房端部的第二柱距内。,组成：,吊车钢梯主要由梯段和平台两部分组成。梯段坡,度一般为,63,，,即,12,，宽度为,600mm,。吊车平台支承在柱,子上。钢梯的上端与平台用角钢连接，下端与地面用预埋螺,栓连接（下图）。,吊车钢梯及连接,3.,屋面检修梯,屋面检修梯是为屋面检修、清灰、扫雪和檫洗天窗而,设，同时还兼作消防梯用。,位置：,屋面检修梯通常是沿厂房周边每隔,200m,以内设置,一部。,类型与构造：,屋面检修梯一般多采用直立式钢梯（下页,图）。当厂房很高时，可采用斜钢梯（再下页图）。设计时，,应根据屋面标高和檐口构造形式从定型构件图集中选用相应的,钢梯类型。,直立式屋面检修钢梯,斜式屋面检修钢梯,14.2.2,走道板,吊车梁走道板是为了维修吊车轨道及维修吊车而设的。,走道板均沿吊车梁顶面铺设。,目前走道板以钢制和钢筋混凝土为主。走道板两端搁置,在柱子侧面的钢牛腿上，并将预埋在两者接触面处的钢板焊,牢。走道板两侧设角钢制作的栏杆（下图）。,边柱走道板,14.2.2,地沟,地沟由底板、沟壁、盖板三部分组成。常用有砖砌地沟,和混凝土地沟两种。砖砌地沟用于地下水位以上；钢筋混凝,土地沟能用于地下水位以下。具体构造见下图。,地沟构造,14.2.2,隔断,(1),金属网隔断,金属网隔断是由金属网及框架组成，金属网可用钢板网或镀锌铁丝网，框架可用普通型钢、钢管柱或冷弯薄壁型钢制作。隔扇之间用螺栓连接或焊接。隔扇与地面的连接可用膨胀螺栓或预埋螺栓。金属网隔断透光好，灵活性大，但用钢量较多。,(2),装配式钢筋混凝土隔断,适用于有火灾危险或湿度较大的车间，它由钢筋泥凝土拼板、立柱及上槛组成，立拄与拼板分别用螺栓与地面连接，上槛卡紧拼板，并用螺栓与立柱固定。拼板上部可装玻璃或金属网用以采光和通风。,(3),混合隔断,混合隔断常采用,240 mm240 mm,砖柱，柱距,3 m,左右，中间砌以,l,米左右高度的,120 mm,厚度的砖墙，上部装上玻璃木隔断或金属隔断。,小结：,.,本堂课介绍了工业厂房地面的特点与要求,。,.,常用地面的类型、组成和构造；介绍了,垫层,的设置与选择，,轨道区域地面的构造处,理与地面变形缝,。,.,介绍了厂房的作业平台与钢梯、走道板、地,沟、隔断等其他设施,。,复习题,:,1.,厂房地面有什么特点和要求？,2.,地面由哪些构造层次组成？它们各有什么作用？,3.,试简述,单层整体地面的构造特点。这种地面适用于,什么情况？,4.,地面怎样进行接缝？,5.,单层工业厂房内的钢梯与平台有几种？各自的构造,要点是什么？,6.,走道板的作用是什么？怎样设置？,7.,单层工业厂房的地沟有什么作用？常用的地沟有哪,两种？各用于什么情况？,作业,：以上,1,、,3,、,5,题。,
