分子筛制氧机.ppt

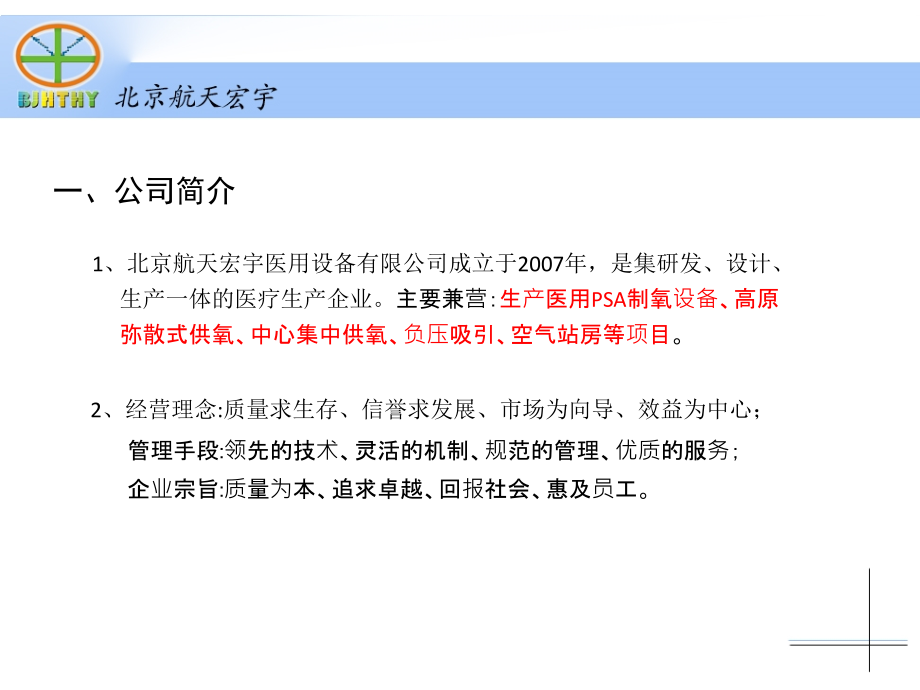

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,医用,PSA,制氧设备,-ZY制氧系列,北京航天宏宇医用设备有限公司（研发生产）,国中医药有限责任公司（营销推广）,1,、,北京航天宏宇医用设备有限公司,成立于2007年，是,集研发、设计、,生产一体的医疗生产企业。,主要兼营：,生产医用,PSA,制氧设备、高原弥散式供氧、中心集中供氧、负压吸引、空气站房等项目,。,2,、经营理念,:,质量求生存、信誉求发展、市场为向导、效益为中心；,管理手段:领先的技术、灵活的机制、规范的管理、优质的服务；,企业宗旨:质量为本、追求卓越、回报社会、惠及员工。,一、公司简介,制氧方式,二、制氧的方式,空气冷冻分离法,电解制氧法,分子筛吸附制氧法,空气中的主要成分是氧气和氮气。根据氧气和氮气的沸点不同，从空气中制备氧气。,把水放入电解槽中，加入氢氧化钠或氢氧化钾以提高水的电解度，然后通入直流电，水就分解为氧气和氢气。,利用氮分子大于氧分子的特性，使用特制的分子筛把空气中的氧吸附分离出来。,三、,目前国内医院使用的供氧方式,中心集中供氧,汇流排供氧,液态氧,PSA,制氧机,汇流排是由多个钢瓶氧并列组成的。经过过滤、减压、调节后，通过输气管道输送到各病房床头的氧气终端内。,（高压环境下储存）,利用分子筛的吸附和解吸原理从空气中分离出氧气供氧，然后通过多层过滤器过滤，从中央输送管道输送到氧气终端。（常温、常压环境中运行、储存）,在-183的储存环境下，通过汽化器（将液态转换为气态）转换后，将气态氧从中心输送管道输送到氧气终端。（-183低温高压环境下储存）,四、,PSA,制氧系统与其他供氧方式的对比,氧 源,瓶装氧气,液 态 氧,PSA,制氧系统,先进性对比,要不定期购买，需运输搬运，定期进行钢瓶检测与更换配件。,每月至少需要灌充,1-2,次，灌充时操作要求严格，操作人员要求持证上岗，每天需监测输出压力并对设备进行检修，使用氧程序繁琐。,实现高度自动化，可无人值守，无需检测调校，操作安全简便；合格的医用氧可直接进入医院供氧管道系统，为医院的科学管理提供方便，,可靠性对比,须外购运输，且钢瓶须定期检测和更换配件，钢瓶笨重，运输不便，供氧压力不稳定，氧气质量医院无法控制和检测。,运输、储存操作严格，一旦泄漏可造成火灾或人员伤害，在储存液氧罐周围，需要严格的防范措施。,氧气质量可控制，产氧压力、量、纯度稳定，运行费用低，日常维护及维修量极少，是,21,世纪医院供氧的最佳方法。,安全性对比,运输费用大，运输、保管、集中存放都易发生意外；,1,、超低温，对管道和罐体损坏性强，不慎接触会造成严重伤害。,2,、相当于,500,瓶瓶装氧气集中存放，易泄露、易引发火灾。,3,、运输费用大，运输过程中易发生意外。,一次性购买，十年以上受益；自主制氧，无运输、反复订购苦恼；有精密控制系统，如发生泄漏可自行关闭系统；系统常温常压下运行，且只相当于一瓶装氧储备，安全无隐患,钢瓶、液态氧 危害,案例1：2007年7月9号 氧气瓶运输车油箱爆炸 京沈高速拥堵半小时,案例3：运输途中“液态氧”车侧翻泄露,案例2:2006年重庆潼南气瓶爆炸事故，造成5死一伤,案例4：津京公路上“液态氧”车翻 遇到静电就爆炸,经济性对比,（以,500张病床位,的年用氧量为例,）,氧 源,瓶 装 供 氧,液 氧,分 子 筛 制 氧,费 用,32,元,/,瓶（,5 m3/,瓶）,1700,元,/,吨,37KW,30m,/h=1.23kw/m,每立方米成本,6.4,元,2.7,元（流失,1%,）,0.86,元,(0.7,元,/,度,),每年使用氧气数量,164250 m,/5m,/,瓶,=32850,瓶,164250m,（,700-700*10%,）,m,/,吨,=260.7,吨,164250 m,全 年 费 用,32850,瓶*,32,元,/,瓶,=1051200,元,260.7,260.7,吨,1700,元,=,元,=443190,元,164250*0.86=141255,元,运 费,20000,元,25000,元,人 工 费,25000,元,25000,元,/,维 护 费,23000,元,30000,元,18000,元,总 费 用,1119200,元,523190,元,159255,元,1,、原理：利用沸石分子筛对压缩空气氮氧分子吸附平衡的差异把氮氧分开的基本原理来制取医药氧气。,2,、流程：,五、,PSA,制氧原理、流程及产生氧气理化指标,PSA,制氧设备流程图,3、,氧气浓度：90%符合医院用氧要求。,1、适用于医院高压氧舱、呼吸机、麻醉机、医疗供氧 系统。,2、用于高原缺氧地区,弥散式供氧,。,六、,PSA,制氧机应用范围,1、功率、占地面积,七、医院选型及比较,序号,机型（,m/h,）,设备功率,安装空间要求（长,*,宽,*,高）,m,占地面积,1,5,8.5kw,6.5*3*3,20,2,10,16.5kw,8*3.5*3,28,3,15,20kw,9*3.5*3,31.5,4,20,32kw,9*3.5*4,31.5,5,30,39kw,10*4*4.5,40,6,50,78.5kw,12*4.5*4.5,55,2,、医院选型,注,:a.,可供氧床位数的计算系按每人吸氧量为,3L/min,，且所有床位同时吸氧的概率为,15%,来 进行计算 的，仅供参考,;,b.,如院方有其它用氧场所,如高压氧仓、,ICU,室、血透室及手术室等需用,PSA,制氧机进行供氧的，则需在设备选型时充分考虑实际用氧量来选择产氧量相当的制氧设备；,c.,具体选型当以院方实际用氧量作参考标准,由院方和制造方相互协调来作最终定夺。,2026/1/14 周三,项目,北京宏宇,其它厂家,工艺流程,采用先进的三塔工艺流程，制氧源充分利用，相比二塔工艺流程，其产氧量提高,20%,，达,36m/h,。,采用二塔工艺流程，产气量,30m/h,，随分子筛运用的时间产氧量会衰减到,30m/h,以下。,噪音控制,配有自制消音器,室外噪音控制在,40dB,以下,室外噪音达,80dB,占地面积,40,30,管道控制,采用国际先进技术,旋转分配阀，壹阀替代,15,只气动电控阀。运行控制点少，故障率低，使用寿命可长达,10,年以上。,多个电子阀控制，故障率高，并难以检测出故障阀；后期维护费用高。,3,、北京航天宏宇与其它厂家分子筛制氧设备比较,注：以产气量,30m/h,制氧机为例,1,、采用先进的,三塔工艺,流程，制氧源充分利用，相比二塔工艺流程，其,产氧量提高,20%,。,2,、采用进口知名品牌分子筛作为制氧的吸附剂，吸附性能好，氧回收率高，使用寿命长。,3,、采用自行研发生产的,旋转分配阀,，国际领先水平，故障率极低，寿命长。,4,、,配有自制消音器，工作噪音低于,40db,以下。,5,、设备布置紧凑，占地面积小，土建投资少。,八、产品优势（1）,6,、采用,PLC,工业微机及,TP177A,触摸屏进行智能控制，自动化程度高。,7,、设备操作灵活，运行可靠，任何故障均有声光及触摸屏文字显示。,8,、制氧设备配机、配件高端配置，质量性能一流。,9,、以空气为原料，只需消耗部分电能，,成本低，投资回收快，经济效益高,，是一种环保型产品。,10,、供氧压力范围广，可根据医院供氧压力要求设定为,0.2,0.8Mpa,，确保高压氧舱、呼吸机、麻醉机、医疗吸氧全方位同时供氧。,11,、全自动运行，随时开机，随时制氧，操作简便，,设备运行到氧量设定 的储存值时会自动切换到休眠状态，节约能耗。,八、产品优势（2）,九、销售业绩表(一）,序号,项目名称,项目内容,医院级别,数量,1,武汉协和医院,ZY-50,型,三甲,6,套,2,吉林市中心医院,ZY-30,型,三甲,2,套,ZY-30,型,1,套,3,江苏徐州市中医院,ZY-30,型,三甲,1,套,ZY-20,型,2,套,ZY-10,型,2,套,4,山东胶南市人民医院,ZY-20,型,三甲,1,套,5,浙江宁波龙赛医院（新院）,ZY-20,型,三甲,2,套,6,山东日照市人民医院,ZY-20,型,三甲,1,套,ZY-10,型,2,套,7,山西汾阳医院,ZY-10,型,三甲,1,套,8,宁波市镇海龙赛医院,ZY-10,型,三甲,1,套,9,吉林长春妇产科医院,ZY-10,型,三甲,2,套,10,河北青县人民医院,ZY-25,型,二甲,2,套,2026/1/14 周三,序号,项目名称,项目内容,医院级别,数量,11,河北献县人民医院,ZY-25,型,二甲,1,套,ZY-15,型,1,套,12,滦城县人民医院,ZY-20,型,二甲,1,套,ZY-20,型,1,套,13,山东日照中医医院,ZY-15,型,二甲,2,套,14,河北河间人民医院,ZY-15,型,二甲,1,套,15,江苏连云港中医院,ZY-15,型,二甲,1,套,16,兰州岷县人民医院,ZY-12,型,二甲,1,套,17,山西交城人民医院,ZY-10,型,二甲,1,套,18,山东沂水县人民医院,ZY-10,型,二甲,2,套,19,山东莒南县人民医院,ZY-10,型,二甲,2,套,20,宁波市镇海中医院,ZY-05,型,二甲,2,套,九、销售业绩表(二）,十、案例实景图,1.确保交给医院的制氧设备配机、配件全部是国际品牌及原装进,口,。,2.制氧设备达到规定的产氧量,。,3.制氧主机旋转分配阀保质10年。,4.正常情况下，分子筛使用寿命,为,8年。,5.出现故障，,48,小时内,到达现场。,十一、售后服务及全国营销中心,售后服务（1）,6.对本公司的制氧设备、主机、配机一律负责维修保养。,7.每年5月1日、10月1日、春节前，公司派技术人员到医院检查制氧设备运行情况，将故障消除在萌芽之前，使设备拥有100%完好率，保证其安全正常运行。,8.设备质保期为1年，1年内免费维修,。,(人为原因造成的设备损坏和配机的保养不在其中）,十一、售后服务及全国营销中心,售后服务（2）,公司：国中医药有限责任公司,地址：武汉市江岸区黄孝河路,47,号交通信息中心楼,电话：,027-84803058/84803068,/,68820311,传真：,0,27-,84803078,/,68820073,网址：,全国营销中心,
