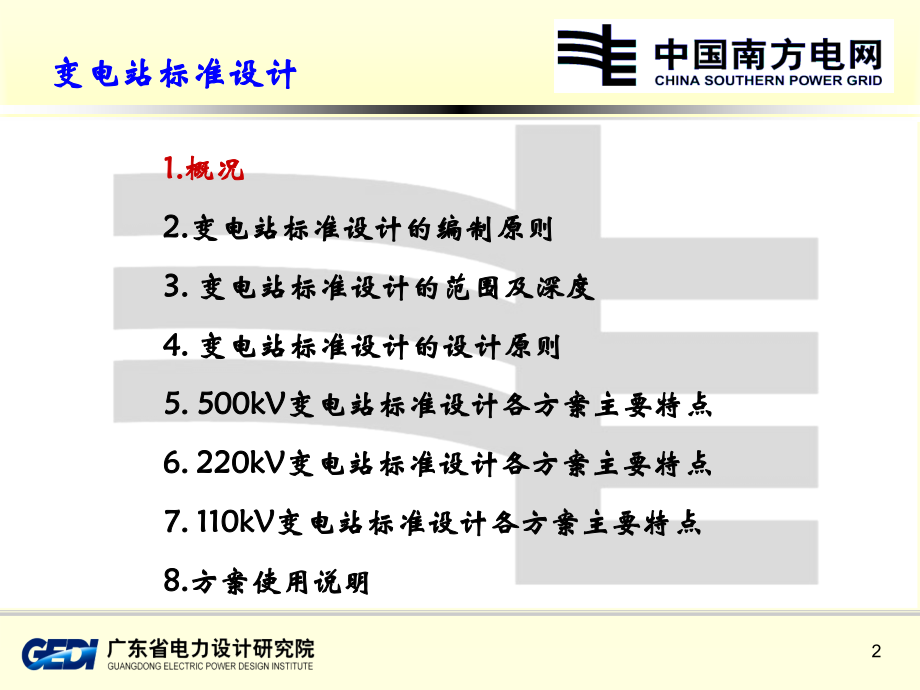

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,南方电网变电站,标准设计方案解读,1,1.,概况,2.,变电站标准设计的编制原则,3.,变电站标准设计的范围及深度,4.,变电站标准设计的设计原则,5.500kV,变电站标准设计各方案主要特点,6.220kV,变电站标准设计各方案主要特点,7.110kV,变电站标准设计各方案主要特点,8.,方案使用说明,变电站标准设计,2,为规范工程建设管理，统一变电站的设计规范、设计风格及建设标准，控制工程造价，降低运营成本，加快工程建设步伐，南方电网公司由计划发展部牵头组织,编写了南方电网的标准化设计,。,1.,概况,3,于,2005,年底启动,500kV,、,220kV,变电站标准设计编制工作，,2006,年,9,月完成出版，要求自,2006,年,10,月,1,日起，在公司系统内所有新建变电站工程设计中，要贯彻落实使用标准设计。,于,2006,年底启动,110kV,变电站标准设计编制工作，,2007,年,9,月完成出版，要求自,2008,年,1,月,1,日起，在公司系统内所有新建,110kV,变电站工程设计中，要贯彻落实使用标准设计。,4,先进的设计方法和设计理念,是,“,标准方案模块运用,”,的设计的设计理念,从,“,量体裁衣,”,式的设计转变为,“,成衣定制,”,式的标准化的设计方式。,5,单元模块标准化,外部条件虚拟化,总体布局组合化的方法,6,标准设计具有如下的技术特点,(1),统一性,统一设计标准、设备规范、建设标准，外部形象风格。,(2),先进性,科学合理使用新技术,设备选型选进合理,占地少,技术经济先进。,(3),适应性,标准设计考虑了各个地区的实际情况,具有广泛的适应性。,(4),灵活性,标准设计采用模块化设计,组合灵活方便,概算调整方便。,(5),经济性,发挥规模优势,提高资源你用率,提高电网工程的建设和管理效率,提高电网建设的整体效益。,7,质量有保证,标准化设计是以往工程的设计总结，标准化设计是从以往,500kV,、,220kV,和,110kV,变电站设计方案中提炼出来，并充分考虑南网公司公司范围内的地理特点和建设运行习惯，结合设备，材料，工艺等方面的发展趋势优化出来的设计方案。标准设计中的方案是有成熟运行经验的，符合行业发展趋势的方案，能够适应广泛的电力系统条件和地理环境条件，本身又具有一定的先进性和推广价值,8,从,“,量体裁衣,”,式的设计转变为,“,成衣定制,”,式的标准化的设计方式。,共,45,个设计方案。,500kV,变电站,8,个设计方案,220kV,变电站,13,个设计方案,110kV,变电站,24,个方案,9,10,11,12,13,变电站标准化设计卷册,500kV,、,220kV,和,110kV,变电站标准设计分,5,卷,前,3,卷为,500kV,和,220kV,变电站标准设计，后,2,卷为,110kV,变电站标准设计。,共,45,个设计方案。,500kV,变电站,8,个设计方案,220kV,变电站,13,个设计方案,110kV,变电站,24,个方案,14,变电站标准设计卷册划分,第一卷,500kV,和,220kV,变电站综合卷,第,1,章,总论,第,2,章,标准设计方案技术特点及指标,第,3,章,方案综述,第,4,章,方案使用说明,第二卷,500kV,变电站标准设计,第一篇,总论,第二篇,CSG-500B-P1,、,P2,方案（瓷柱式断路器方案一、二）,第三篇,CSG-500B-D1,、,D2,方案（罐式断路器方案一、二）,第四篇,CSG-500B-H1,、,H2,方案（,HGIS,方案一、二）,第五篇,CSG-500B-G1,、,G2,方案（,GIS,方案一、二）,15,变电站标准设计卷册划分,第三卷,220kV,变电站标准设计（上）,第一篇,总论,第二篇,3B35-ZG,方案,第三篇,3B35-TR,方案,第四篇,3B10-ZG,方案,第五篇,4B10-ZG,方案,第六篇,4B10-XG,方案,第三卷,220kV,变电站标准设计（下）,第七篇,3B35-GWW,方案,第八篇,3B10-GWW,方案,第九篇,3B10-GWN,方案,第十篇,3B10-GNN,方案,第十一篇,4B10-GWW,方案,第十二篇,4B10-GWN,方案,第十三篇,4B10-GNN-180,方案,第十四篇,4B10-GNN-240,方案,16,变电站标准设计卷册划分,第四卷,110kV,变电站综合卷,第,1,章,总论,第,2,章,标准设计方案技术特点及指标,第,3,章,方案综述,第,4,章,方案使用说明,第五卷,110kV,变电站标准设计,(,上册,),第一篇,总论,第二篇,CSG-110B-2B22AWQ,方案,第三篇,CSG-110B-3B23AWX,方案,第四篇,CSG-110B-3B23AWD,方案,第五篇,CSG-110B-3B33AWD,方案,17,变电站标准设计卷册划分,第五卷,110kV,变电站标准设计（上）,第六篇,CSG-110B-3B34AWD,方案,第七篇,CSG-110B-2B32AWQ,方案,第八篇,CSG-110B-2B33AWD,方案,第九篇,CSG-110B-2B34AWD,方案,第十篇,CSG-110B-3B24AWD,方案,第五卷,110kV,变电站标准设计（中）,第十一篇,CSG-110B-3B23GND,方案,第十二篇,CSG-110B-3B24GND,方案,第十三篇,CSG-110B-3B23GNQ,方案,第十四篇,CSG-110B-3B22GNQ,方案,第十五篇,CSG-110B-3B23GNX,方案,第十六篇,CSG-110B-3B23GWD,方案,第十七篇,CSG-110B-2B22GWQ,方案,第十八篇,CSG-110B-2B22GNQ,方案,18,变电站标准设计卷册划分,第五卷,110kV,变电站标准设计（下）,第十九篇,CSG-110B-3B23HWX,方案,第二十篇,CSG-110B-3B23HWD,方案,第二十一篇,CSG-110B-2B22HWQ1,方案,第二十二篇,CSG-110B-2B34HWD,方案,第二十三篇,CSG-110B-2B22HWQ2,方案,第二十四篇,CSG-110B-2B33HWD,方案,第二十五篇,CSG-110B-3B22HWQ,方案,19,方案编号由,3,个字段组成,第一字段为本南方电网公司英文缩写，,第二字段为,500kV,、,220kV,变电站，,第三字段为方案名称。,500kV,变电站标准设计方案代号说明：,P,表示瓷柱式断路器方案；,D,表示罐式断路器方案；,H,表示,HGIS,方案；,G,表示,GIS,方案。,20,220kV,变电站标准设计方案代号说明：,3B,：表示方案最终建设规模为三台主变；,4B,：表示方案最终建设规模为四台主变；,35,：表示主变第三绕组电压为,35kV,；,10,：表示主变第三绕组电压为,10kV,；,ZG,：表示,220,、,110kV,配电装置为支持式管母线断路器中型布置；,XG,：表示,220,、,110kV,配电装置为悬吊式管母线断路器中型布置；,TR,：表示,220,、,110kV,配电装置为抬高式软母线断路器中型布置；,GWW,：表示,220,、,110kV,配电装置为户外,GIS,布置；,GWN,：表示,220kV,配电装置为户外,GIS,布置，,110kV,配电装置为户内,GIS,布置；,GNN,：表示,220,、,110kV,配电装置为户内,GIS,布置；,180,、,240,：分别表示单台主变 容量为,180MVA,、,240MVA,。,21,110kV,变电站标准设计方案代号说明,：,2B:,表示方案最终建设,2,台主变；,3B:,表示方案最终建设,3,台主变；,22:,表示双绕组主变，,110kV,最终,2,回出线；,23:,表示双绕组主变，,110kV,最终,3,回出线；,24:,表示双绕组主变，,110kV,最终,4,回出线；,32:,表示三绕组主变，,110kV,最终,2,回出线；,33:,表示三绕组主变，,110kV,最终,3,回出线；,34:,表示三绕组主变，,110kV,最终,4,回出线,;,22,110kV,变电站标准设计方案代号说明,A:,表示,110kV,采用户外常规设备方案；,G:,表示,110kV,采用,GIS,设备方案；,H:,表示,110kV,采用,PASS,或,COMPASS,设备方案；,W:,表示,110kV,设备户外布置方案；,N:,表示,110kV,设备户内布置方案；,Q:,表示,110kV,采用桥型接线方案；,X:,表示,110kV,采用线变组接线方案；,D:,表示,110kV,采用单母线或单母线分段接线方案；,23,1.,概况,2.,变电站标准设计的编制原则,3.,变电站标准设计的范围及深度,4.,变电站标准设计的设计原则,5.500kV,变电站标准设计各方案主要特点,6.220kV,变电站标准设计各方案主要特点,7.110kV,变电站标准设计各方案主要特点,8.,方案使用说明,变电站标准设计,24,(1),严格执行国家和电力行业有关变电站设计的标准、规程、规范及国家有关安全、环保等强制性标准，并符合南方电网公司,Q/CSG 1 0011-2005220kV,500kV,变电站电气技术导则,及相关的生产标准、反事故措施等企业标准、技术要求。,2.,变电站标准设计的编制原则,25,（,2,）结合南方电网的实际情况及运行特点，力求安全、可靠、经济、实用，技术上适度超前，努力体现标准设计方案的统一性、适应性、灵活性、先进性、经济性和可靠性，并融入企业文化内涵,体现南方电网公司企业文化特征。,（,3,）标准设计采用模块化结构进行设计，接线、布置、配电装置、建构筑物等具有一定的独立性，对于不同地区、不同建设规模的变电站，可在标准设计基础上，根据工程具体情况进行模块组合、调整,。,26,（,4,）设计范围包括变电站围墙内和零米以上作为完整变电站功能所具备的所有设备和设施，受外部条件影响的项目，如系统通信、进站道路、站外给排水、地基处理、站外电源、水源、护坡挡土墙、大件设备运输措施等不列入设计范围，但概算按假定条件估列单项费用。,（,5,）根据地区负荷密集程度、变电站所在地区用地要求、配电装置形式、电气主接线、建设规模、设备选型等确定方案类别，各方案应具有广泛的代表性。,（,6,）标准设计概算依据有关规程、规范及上述设计范围和原则编制各方案概算。,（,7,）标准设计成果包括设计说明书、主要设备材料清册、概算书、设计图纸,。,27,1.,概况,2.,变电站标准设计的编制原则,3.,变电站标准设计的范围及深度,4.,变电站标准设计的设计原则,5.500kV,变电站标准设计各方案主要特点,6.220kV,变电站标准设计各方案主要特点,7.110kV,变电站标准设计各方案主要特点,8.,方案使用说明,变电站标准设计,28,设计范围,500kV,变电站标准设计的对象为南方电网公司系统所有交流,500kV,变电站，不包括直流换流站的交流场。,220kV,变电站标准设计的对象为南方电网公司系统内常规户内和户外,220kV,变电站，不包括城市地下变等特殊变电站。,110kV,变电站标准设计的对象为南方电网公司系统内常规户内和户外,110kV,变电站，不包括城市地下变等特殊变电站。,3.,变电站标准设计的范围及深度,29,设计范围为变电站围墙内和,0m,以上作为完整变电站功能所具备的所有设备和设施，具体包括变电站内下列部分：,（,1,）电力变压器及各级电压配电装置,无功补偿并联电容器装置,交直流站用电源系统,过电压保护与接地装置,相应的继电保护及自动装置,就地测量及控制操作设备,自动化系统设备，电缆设施等。,（,2,）与电气设备相关的建筑物、构筑物,给水排水设施,通风设施,消防设施,安全防范及环境保护措施。,变电站标准设计的范围及深度,30,下列部分的设计不纳入标准设计范围,但概算按假定条件估列单项费用,(1),系统通信、,(2),站外道路,(3),站外上下水系统，,(4),接地网，,(5),施工电源，,(6),场地平整和基础处理,(7),大件设备运输措施等,1.,变电站标准设计的范围及深度,31,设计分界点：,（,1,）变电站与线路的分界点为,:,配电装置以架空进线的挂线点或电缆进线的电缆头,(,不含电缆头,),为界。,（,2,）进站道路设计以变电站大门为界,大门外不属本标准设计范围。,1.,变电站标准设计的范围及深度,32,设计深度,1),一次专业：不涉及系统一次接入论证，只是在各方案中根据普遍情况提,出建设规模；不涉及短路电流计算，只是根据普遍情况提出各级电压的短路,水平；各配电装置、站内建筑按模块进行设计，根据模块的拼接、组合，设,计,1,3,个典型的总平面布置方案。,2,）二次专业：不涉及系统保护、调度自动化和系统通信专业的具体配,置，只根据工程规模，配合土建专业进行主控制室、继电保护,(,小,),室和通信,机房的布置；对于元件保护和直流系统，标准设计只提出主要设计原则，不,出具体配置图；对于变电站计算机监控系统，标准设计只提出主要设计原,则。,1.,变电站标准设计的范围及深度,33,3,）土建、水工、暖通专业设计深度：设计范围为围墙内，受外部条件影,响变化较大的项目如护坡挡土墙、进站道路、给水水源、站外排水、站外排,污、站外还渠、站外还路等设施及变电站设计标高零米以下的地基处理等不,在本次标准设计范围之内；警传室、站用电室、水泵房等附属建筑物，标准,设计暂不出图，只需根据工程规模估算建筑面积，配合总平面布置。,4,）技经专业设计深度：编制各方案的概算总表、安装工程部分汇总表及,建筑部分汇总表。受外部条件影响的项目，如系统通信、进站道路、站外给,排水、地基处理、站外电源、护坡挡土墙、大件设备运输措施等虽不列入设,计范围，但概算按假定条件列入单项估算费用。,1.,变电站标准设计的范围及深度,34,1.,概况,2.,变电站标准设计的编制原则,3.,变电站标准设计的范围及深度,4.,变电站标准设计的设计原则,5.500kV,变电站标准设计各方案主要特点,6.220kV,变电站标准设计各方案主要特点,7.110kV,变电站标准设计各方案主要特点,8.,方案使用说明,变电站标准设计,35,4.1,系统条件,（,1,）建设规模,500kV,站的建设规模,主变压器：主变容量,750,或,1000MVA,，首期,1,2,台，最终,3,4,台；,500kV,出线：首期,4,回，最终,10,回；,220kV,出线：首期,6,8,回，最终,12,16,回；,35kV,无功补偿装置：每台主变低压侧装设,3,组,60Mvar,并联电容器组和,3,组,60Mvar,并联电抗器。,4.,变电站标准设计的设计原则,36,220kV,站的建设规模：,主变压器：主变容量,180,或,240MVA,，首期,1,2,台，最终,3,4,台；,220kV,出线：首期,1,3,回，最终,3,6,回；,110kV,出线：首期,6,7,回，最终,12,14,回；,35kV,出线：每台主变带,4,回出线或不出线；,10kV,出线：每台主变带,10,回出线或不带出线，第,4,台主变不带出线；,220kV,架空出线的平均长度为,15km,电缆出线的平均长度为,4km,；,110kV,架空出线的平均长度为,10km,，电缆出线的平均长度为,7km,；,10kV,电缆出线平均长度为,4km,。,37,110kV,变电站的建设规模：,主变压器：主变容量,50,或,63MVA,，首期,2,台，最终,2,3,台；,110kV,出线：首期,2,回，最终,2,4,回；,35kV,出线：每台主变带,2,4,回出线或不出线；,10kV,出线：,50MVA,主变方案每台主变带,12,回出线，,63MVA,主变方案每台主变带,16,回出线，；,110 kV,架空出线的平均长度为,10km,，电缆出线的平均长度为,7km,；,10kV,电缆出线平均长度为,4km,。,38,（,2,）系统通信、保护、调度自动化,系统通信、保护、调度自动化仅依据,电网工程限额设计控制指标,（,2005,年水平）,开列站内主要设备清册，配合土建设计和概算编制，不,涉及系统的具体内容。,39,4.2,站址条件,海拔：,1000m,以下；,地震动峰值加速度：,0.10g,；,设计风速：,30m/s,，,50,年一遇；,覆冰：,10mm,以下；,地基承载力特征值：,fak,=150kPa,；（不考虑地下水腐蚀性）,污秽等级：国标,III,级污秽区，且环境对钢结构无腐蚀性。,凡站址自然条件较以上标准设计给定的条件恶劣时,工程设计应依照有关,规范作相应调整。,4.500kV,变电站标准设计的设计原则,40,4.3,电气设计原则,（,1,）满足各项现行规程、规范和标准的要求。,（,2,）电气主接线按安全、可靠、经济、实用、便于维护和扩建为原则。,500kV,变电站,500kV,采用一个半断路器接线，不装设线路、变压器出口隔离开关。,220kV,最终采用双母线双分段接线，首期采用双母线接线、双母线单分段接线或双母线双分段接线。,35kV,采用单母线单元接线，,设总断路器或不设总断路器。,4.500kV,变电站标准设计的设计原则,41,220kV,变电站,常规设备方案接线宜不带旁路母线，,GIS,方案宜采用简化接线,220kV,接线枢纽站采用双母线接线，设专用母联断路器。终端站采用线变组接线或扩大桥接线。,110kV,接线采用双母线接线，设专用母联断路器。母线是否分断视出线回路数断路电流计算结果确定,42,35kV,（,10kV,）,:,有出线时，宜采用单母线分段接线。,最终规模为,3,台主变时,:1,、,3,号主变采用单臂进线，,2,号主变采用单臂进线或双臂进线。,最终规模为,4,台主变时,:,前,3,台主变采用单母线分段接线，,1,、,3,号主变采用单臂进线，,2,号主变采用单臂进线或双臂进线，第,4,台主变采用单母线单元接线，仅接无功补偿装置，不带出线。,35kV,（,10kV,）,:,无出线时宜采用单母线单元接线。,35kV,（,10kV,）接地方式可按不接地或经消弧线圈接地或经电阻接地设计，本标准设计暂按经消弧线圈接地，接地变和站用变分开设置。,220kV,和,110kV,线路架空出线出口按不装避雷器考虑，具体工程根据南方电网公司反措要求调整,。,43,110kV,变电站,110kV,接线可采用桥型接线、线变组接线、单母线接线或单母线分段接线。,35kV,宜采用单母线分段接线。,10kV,宜采用单母线分段接线。远景规模为,3,台主变时，,#1,、,#3,主变采用单臂进线，,#2,主变采用双臂进线。,10kV,接地方式可按不接地或经消弧线圈接地或经电阻接地设计，标准设计暂按经消弧线圈接地，接地变和站用变二合一设置。,110kV,线路架空出线出口按不装避雷器考虑，具体工程根据南网反措条件要求调整。,44,（,3,）电气总平面布置按紧凑、清晰、经济、先进、美观、管线流畅、便于安装、检修和运行维护的原则布置。,1)500kV,变电站,推荐采用三列式布置。,500kV,配电装置采用悬吊式管母中型分相布置。,220kV,选用,GIS,或,AIS,设备，,AIS,配电装置采用悬吊式或支持式管母中型布置,35kV,配电装置采用支持式管母中型布置。,500kV,变电站采用保护设备分散布置方式时，配电装置场地各继电保护小室按不带电上人考虑,。,45,2)220kV,变电站,AIS,方案推荐采用二列式布置、,L,形或,形布置,配电装置采用悬吊式或支持式管母、抬高软母中型布置宜按单层构架设计，设独立主控通信楼,为便于扩建，减少停电时间，,AIS,配电装置母线及跨母线跨线首期一次上齐；,GIS,方案推荐采用二列式布置或综合配电装置楼型式,GIS,设备站宜按综合配电装置楼的型式设计,不设独立主控通信楼。,46,3)110kV,变电站,常规设备站配电装置宜按单层构架设计，母线及跨母线跨线首期一次上齐。,GIS,设备站宜按综合配电楼的形式设计,不设独立主控楼,4),为便于扩建，减少停电时间，,AIS,配电装置母线及跨母线和跨线首期一次建成，当采用,GIS,首期建设的母线段上的备用间隔的母线隔离开关随母线同期建设。,5),动力电缆和控制电缆采用同沟分层敷设。,47,（,4,）设备选型原则上宜采用国内生产的技术成熟、先进可靠的设备，以提,高设备装备水平。本标准设计设备的抗震烈度按,8,度考虑,设备的外绝缘按,III,级,防污标准选择。,48,500kV,主变容量按,750MVA,或,1000MVA,设计，主变选用,高阻抗变压器,；,220kV,主变容量按,180MVA,或,240MVA,设计，主变选用普通阻抗变压器或高阻抗变压器。,110kV,主变容量按,50MVA,或,60MVA,设计,暂按高阻抗变压器设计。,主变的调压方式、电压比、短路阻抗等应根据实际过程计算后确定,。,电缆采用阻燃电缆，耐火等级为,B,类。,导体需根据具体工程进行选型。,室内一次设备主色调采用淡灰（全国涂料和颜料标准化技术委员会,GSB G51001-1994,漆膜颜色标准样卡,(,第二板,),序号为,B03,），二次设备屏、柜选用前后开门形式柜体，尺寸为,2260mm(,高,)800mm(,宽,)600mm(,深,),，颜色统一采用计算机灰（国际标准编号为,RAL7035,）。,49,：,4.3,电气设计原则,（,5,）短路电流水平,500kV,电压等级为,50kA,或,63kA,；,220kV,电压等级为,40kA,或,50kA,；,35kV,电压等级为,40kA,。,220kV,电压等级为,40kA,或,50kA,；,110kV,电压等级为,31.5kA,或,40kA,；,35kV,电压等级为,31.5kA,；,10kV,电压等级为,25kA,或,31.5kA,。,110kV,电压等级为,31.5kA,或,40kA,；,35kV,电压等级为,25kA;,10kV,电压等级为,20kA,。,4.500kV,变电站标准设计的设计原则,50,（,6,）继电保护及安全自动装置：继电保护及安全自动装置采用微机型设,备。主变压器、,500kV,母线、,500kV,线路、,500kV,高压并联电抗器、,220kV,母,线、,220kV,线路保护按双重化配置，,220kV,母联、分段设独立充电、过流保,护。,35kV,母线配置单套母差保护，全站配置一套行波测距装置；故障录波器,按主变、,500kV,、,220kV,分别配置，或按继电保护小室配置。,（,7,）系统通信：标准设计仅开列站内通信设备和通信电源，不涉及系统通,信专业的具体内容，只配合土建专业进行通信机房的布置。光纤通信需根据,系统条件和变电站具体情况开展专项设计，投资计入单项工程。,（,8,）调度自动化：标准设计按远动和计算机监控综合考虑，全站配置一套,相角测量装置，不涉及远动专业的具体内容。在实际工程中，需根据变电站,的系统情况进行具体设计。,51,（,9,）计算机监控系统近期按有人值班考虑，远期按无人值班有人值守设计,装设图像监视及安全警卫系统和火灾自动报警系统。,500kV,和,220kV,一次设备,均采用,GIS,方案时，间隔层测控及保护设备宜集中布置在主控制室,/,继电保护,室，其余方案推荐二次设备分散布置于就地继电保护小室，即下放方案。,（,10,）直流系统电压采用,220V,或,110V,，采用阀控式密封铅酸蓄电池和高频,开关电源，双充双蓄配置，单母线分段接线，蓄电池容量按,2h,事故放电时间,考虑。全站设置一个专用蓄电池室。交流不间断电源采用站内直流系统供,电，冗余配置，容量为,2,10kVA,。,（,11,）电气设备的防误操作闭锁提供三种方式，在具体工程中根据实际情况,选择：方式一：计算机监控系统的五防功能与间隔内配电装置的电气闭锁配,合完成；方式二：在计算机监控系统中设独立的五防工作站与间隔内配电装,置的电气闭锁配合完成；方式三：设独立的微机五防系统与间隔内配电装置,的电气闭锁配合完成。,（,12,）电度表的具体配置应根据相关规程、规定和系统条件进行设计。,4.500kV,变电站标准设计的设计原则,52,4.4,土建设计原则,（,1,）站区布置与交通要求,站址按假定的正北布置，标准设计用地面积仅为围墙内用地，具体工程征,地范围应根据当地地形及规划部门要求等具体条件确定。,进站道路依据工程的实际情况而定，路宽不小于,6m,。站内道路采用公路型,混凝土路面，主干道路宽,5.5m,，道路转弯半径,9m,（需拖车转弯的，转弯半径,应根据平板车的技术性能确定，一般为,12,15m,）；高压并联电抗器运输道路,宽,4m,，转弯半径,9m,；次干道路宽,3.5m,，道路转弯半径,7m,；检修道路宽,3m,，转弯半径,6,7m,。站内具有中小车辆回车条件。围墙大门可根据站址位,置条件及总平面布置图作适当调整。,假定站区场地同一标高，竖向布置采用平坡式设计，场地局部坡度具体数,值及坡度方向由工程设计根据站内外排水条件定,建筑物室内外高差除继电保,护小室取,0.45m,外，其余均为,0.30m,。主变油坑顶高于站区场地,0.1m,站区道,路路面高于站区场地,0.10m,。,4.500kV,变电站标准设计的设计原则,53,（,2,）建筑与装修,全站总建筑面积控制在,1500m,以内，建筑色彩应体现南方电网公司的企,业文化和标志色彩。各建筑物的设计风格应协调一致。,（,3,）结构与基础,建筑物采用框架结构或砌体结构,(,不准使用红砖的情况下用灰砂砖代替,),；,构架采用多边形或圆形钢管构架，构架横梁采用主材为钢管或角钢的格构式,三角形钢梁或直缝钢管梁。支架采用独立式等径钢管型式。,（,4,）采暖、通风,按非采暖地区设计,对冬、夏季均有温、湿度要求的房间设置风冷分体冷暖,空调进行空气调节,蓄电池室、继电器小室、站用电室等采用百叶窗自然进风,轴流风机机械排风,其中蓄电池室轴流风机采用防爆式。,4.500kV,变电站标准设计的设计原则,54,2.4,土建设计原则,（,5,）给水与排水系统,站用水源不属于本标准设计内容,采用城市自来水或地下水,优先采用城市,自来水,具体工程依照国家现行规范根据实际情况另行设计。站区排水采用分,流制排水体制,主变压器、高压电抗器事故排油收集至事故集油池内进行油水,分离后水排入雨水排水管网,一起排放至站外。,(6),安全防范,变电站采用,2.5m,高实体围墙,围墙大门采用电动实体大门,建筑物外墙上装,防雨百叶窗,钢防火门,底层铝合金窗外侧装防盗网。,(7,）消防,电气设备用房包括电缆层耐火等级要达二级,油浸变压器室火灾危险性为丙,类，耐火等级一级。要考虑火灾自动报警装置及消防控制室,(,可以设在警传室,内,),。站内是否要设置气体灭火系统要根据当地的实际情况考虑。变压器灭火,系统可采用水喷雾、合成泡沫或排油注氮灭火系统，具体工程应结合当地消,防部门的意见确定。另在站内根据规范配置,ABC,干粉灭火器。站内火灾自动,报警系统为集中报警系统。,2.500kV,变电站标准设计的设计原则,55,4.5,概算编制原则,为使不同方案的投资在同等水平进行技术经济分析，在编制概算时釆用相,同的项目划分、定额标准、取费标准、设备材料价格等，并计算至静态投资。,项目划分按照,电力工程基本建设预算项目及费用性质划分办法,（,2002,年版）划分。,定额标准采用国家经贸委,2002,年,4,月颁发的,电力工程建设概算定额 电气,设备安装工程,（,2001,年修订本）、,电力工程建设概算定额建筑工程,（,2001,年修订本）、,2002,年,7,月中国电力企业联合会发布的,电力工程建设预,算定额 第六册调试,（,2002,年修订本）及中电联定额站,“,关于调整,电力建,设工程预算定额,调试册部分子目的通知,”,（电定定函,20054,号）。,取费标准按照,电力工业基本建设预算管理制度及规定,（,2002,年版），,施工安全补助、文明施工措施费根据中国电力企业联合会电力建设定额站（电,定造,20062,号）,关于调整施工安全措施补助费及文明施工措施费计算标准,的通知,进行计算。设计费按国家计委和建设部,2002,年,1,月联合发布的,工程,勘察设计收费标准,执行。,4.500kV,变电站标准设计的设计原则,56,人工费按六类地区标准：建筑工程人工费单价为,19.5,元,/,工日，安装工程人,工费单价为,21.99,元,/,工日。人工费价差执行中国电力企业联合会中电联技经,200274,号文,关于调整电力工程建设火电、送变电工程定额人工工日单价的,通知,。定额消耗性材料和机械台班不作调整。,设备价格按照电网工程限额设计控制指标（,2005,年水平）标准，不足部分,按照近期同类工程设备招标价及有关资料。,装置性材料预算价按照电网工程限额设计控制指标（,2005,年水平）标准，,不足部分按广东省,2006,年第一季度综合信息价标准，不计算材料价差。,建筑材料按照广东省,2006,年第一季度综合信息价计取价差进入编制年价,差。,基本预备费按,1,计算，价差预备费为,0,。,2.500kV,变电站标准设计的设计原则,57,1.,概况,2.,变电站标准设计的编制原则,3.,变电站标准设计的范围及深度,4.,变电站标准设计的设计原则,5.500kV,变电站标准设计各方案主要特点,6.220kV,变电站标准设计各方案主要特点,7.110kV,变电站标准设计各方案主要特点,8.,方案使用说明,变电站标准设计,58,1.,概况,2.,变电站标准设计的编制原则,3.,变电站标准设计的范围及深度,4.,变电站标准设计的设计原则,5.500kV,变电站标准设计各方案主要特点,6.220kV,变电站标准设计各方案主要特点,7.110kV,变电站标准设计各方案主要特点,8.,方案使用说明,变电站标准设计,59,1.,概况,2.,变电站标准设计的编制原则,3.,变电站标准设计的范围及深度,4.,变电站标准设计的设计原则,5.500kV,变电站标准设计各方案主要特点,6.220kV,变电站标准设计各方案主要特点,7.110kV,变电站标准设计各方案主要特点,8.,方案使用说明,变电站标准设计,60,1.,概况,2.,变电站标准设计的编制原则,3.,变电站标准设计的范围及深度,4.,变电站标准设计的设计原则,5.500kV,变电站标准设计各方案主要特点,6.220kV,变电站标准设计各方案主要特点,7.110kV,变电站标准设计各方案主要特点,8.,方案使用说明,变电站标准设计,61,方案使用说明,标准化设计方案及模块是按假定的技术条件设计的，考虑了充分的适用性。在具体工程设计中，当建设规模，出线方向，设备配置及各种外部条件与假定条件不同时，需要进行调整和优化。如标准设计组合方案的技术条件不能满足工程设计要求，使用者可从不同方案中选取适用的模块，通过模块的合理拼接、调整组合成新的方案，作为变电站工程设计的推荐方案,每个,62,边界条件正确,每个设备选择的合理性,每个模块选择的合理性,每个布置尺寸的合理性,每项创新新和改进的合理性,每个问题解决方案的合理性,63,8.,方案使用说明,8.1,使用原则,实际工程初步设计阶段，对标准设计适用方案选择应依据如下文件：,（,1,）经批准或上报的计划任务书；,（,2,）站址选择报告及批准文件；,（,3,）可行性研究报告及其审批文件；,（,4,）上级部门对本工程指示文件有关的技术条件书和会议纪要；,（,5,）工程立项所需的相关文件。,如标准设计组合方案的技术条件不能满足工程设计要求，使用者可从不同方案中选取适用的模块，通过模块的合理拼接、调整组合成新的方案，作为变电站工程设计的推荐方案。,64,使用者在使用标准设计文件时，应根据实际情况，在安全可靠、技术先进、投资合理、标准统一、运行高效的设计原则下，进一步强化节约占地、节约投资、提高效益、降低运行成本的思路，将各方案中的各种模块作为基本要素科学的组合应用，形成符合实际工程要求的变电站设计方案。,65,8.2,使用方法,1.,方案的确定,使用者应根据具体工程的系统条件（建设规模、电压等级、变电站在系统中的地位等）、站址条件（站址位置、地质情况、地形地貌、地震烈度、污秽等级、各级电压出线、国土规划等部门的外部约束条件等）、业主及运行部门的意见等各方因素综合考虑，选择适用的标准设计方案作为变电站工程设计的推荐方案。,66,2.,模块的拼接,（,1,）方案内部模块的拼接。,使用者可根据实际工程适用条件、前期工作确定的原则，从标准设计方案中选择适合的方案作为变电站本体设计，然后加入标准未包括的外围部分完成整体工程设计。,如总布置方案不能满足要求，使用者可从方案中选取相应模块重新组合，以适应实际布置要求。,67,(2),方案内部模块与其他标准设计方案模块的拼接,如仅采用方案中拼接模块不能满足实际要求，使用者可将其它标准设计方案中的相应模块与本方案模块组合拼接成合适的变电站设计方案。,模块组合拼接成完整变电站本体设计后，应再加入因实际工程条件不同变化大的标准设计未包括的基础处理、站外设施、接地等部分完成整体设计。,68,（,3,）,模块的调整,使用者在参考标准设计方案时，要了解到标准设计方案的基础是模块，方案中的子方案是设计单位提供的一种模块使用和组合的思路，在参考标准进行实际工程设计时，一定要对方案全面了解，这样才能把握住所有模块，根据工程特性合理选用。,实际工程中，使用者要深入了解模块的构成和特性，如果设计规模与标准设计方案有差异，应根据模块的形成特点和规模差异进行调整，并注意应满足各部分的设计规范要求,。,69,(4),拼接接口部分注意事项,标准设计虽然统一了许多因人而异的因素，但诸多因地制宜的因素在方案中不可能统一概括，也无必要以更多的方案来适应，为此标准设计的构成采用了单元模块标准化、外部条件虚拟化、总体布局组合化的方法，以适应标准化和个性化相结合的要求。使用者要想在实际工程设计中使用好本标准设计方案，必须遵守以下使用步骤：,70,根据批复的站址位置提出勘测任务书；,根据具体工程可研批复规定的变电站规模、型式，结合各工程外部特性在子方案中找到最为接近的作为基本模板；,明确基本模板后，根据站址区域地形、出线方向、进所道路及周围环境等外部条件寻找相应模块，对不适应部分进行修正后再拼接；,根据电网规划及负荷发展进行短路计算及调相调压计算；,71,根据线路最大输送容量，核对假定的母线穿越功率及设备额定电流；,根据地区电力网络现状及规划，补充通信及继电保护设计；,根据站址区域污秽等级调整设备外绝缘爬距；,根据勘测水文气象资料补充竖向布置、给排水、地基及基础设计；,根据所有外部条件调整图纸、设备清册、概算书完善标准设中未涉及或假定的技术条件，完成工程初步设计。,72,另外，具体工程还应注意补充以下标准设未包括内容：电力系统要求、站址地理、地质情况，当地水电交通、公共服务设施情况，出线走廊规划，供水及防洪排水等内容。,73,（,4,）模块使用边界条件。,配电装置模块出线侧以出线构架挂线点为界，站内侧以主变压器引线挂线点为界。,模块土建边界以围墙和道路中心为界，模块内包括按最终规模建成的出线构架，本期设备及基础、设备支架、基础，模块内分支电缆沟、道路、地坪硬化。,3,方案、模块的调整,变电站标准设计方案及模块按假定技术条件设计，考虑了充分的适用性。在具体工程设计中，当建设规模、出线方向、设备配置及各种外部条件与假定条件不同时，需进行调整，优化方案。,方案概算按一种组合方案的首期建设规模进行编制，具体工程需根据各专业的调整进行修编。,74,1.,瓷柱式断路器方案设计模块介绍,序号,项目名称,图 号,技术特点和模块说明,1,500kV,模块,1,图,4,3,图,4
