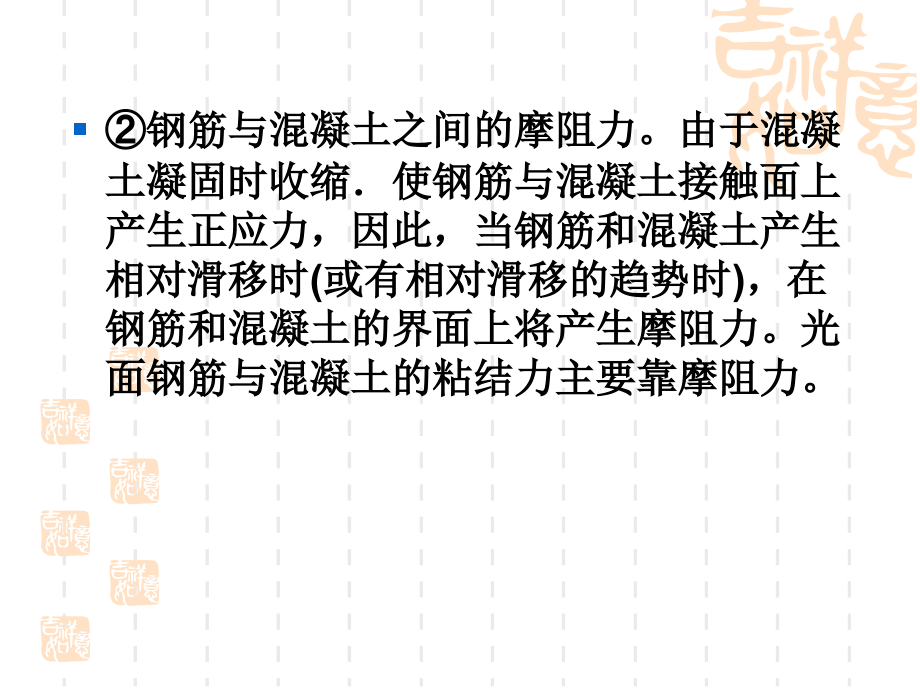

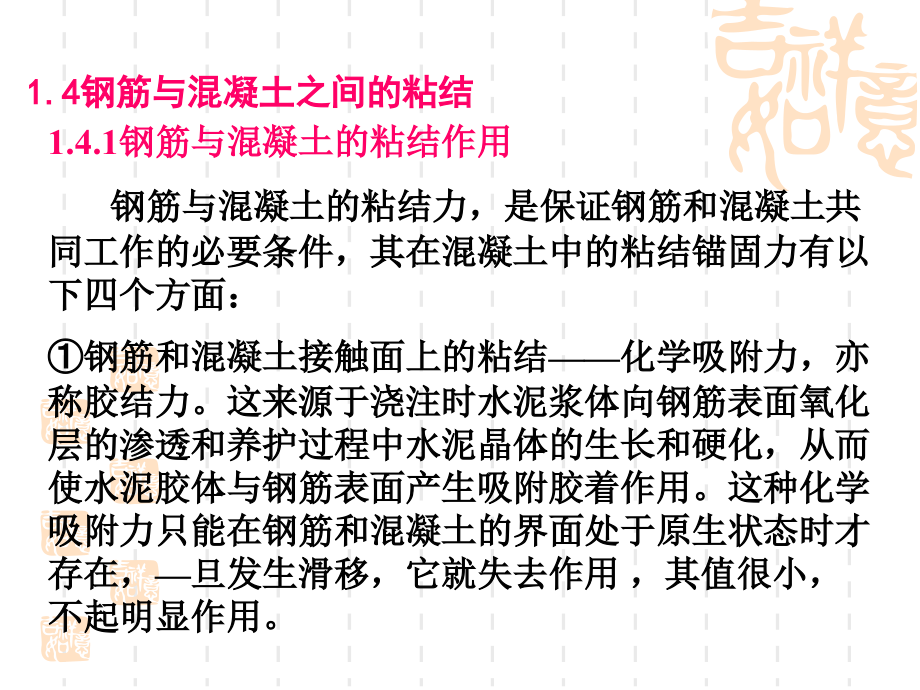

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,1.4,钢筋与混凝土之间的粘结,1.4.1,钢筋与混凝土的粘结作用,钢筋与混凝土的粘结力，是保证钢筋和混凝土共同工作的必要条件，其在混凝土中的粘结锚固力有以下四个方面：,钢筋和混凝土接触面上的粘结,化学吸附力，亦称胶结力。这来源于浇注时水泥浆体向钢筋表面氧化层的渗透和养护过程中水泥晶体的生长和硬化，从而使水泥胶体与钢筋表面产生吸附胶着作用。这种化学吸附力只能在钢筋和混凝土的界面处于原生状态时才存在，,旦发生滑移，它就失去作用，其值很小，不起明显作用。,钢筋与混凝土之间的摩阻力。由于混凝土凝固时收缩使钢筋与混凝土接触面上产生正应力，因此，当钢筋和混凝土产生相对滑移时,(,或有相对滑移的趋势时,),，在钢筋和混凝土的界面上将产生摩阻力。光面钢筋与混凝土的粘结力主要靠摩阻力。,钢筋与混凝土的,咬合力,。对于光面钢筋，咬合力是指表面粗糙不平而产生的咬合作用；对于带肋钢筋，咬合力是指带肋钢筋肋间嵌入混凝土而形成的机械咬合作用，这是带肋钢筋与混凝土粘结力的主要来源。,机械锚固力,弯钩、弯折及附加锚固措施所提供的粘结锚固作用。,r,a,a,d,劈裂裂缝,f,t,f,t,(a),挤压产生的咬合力,(b)A-A,剖面上的力,图：,1-18,光面钢筋与混凝土的粘结强度,（,）,主要取决于胶结力和摩擦阻力。,变形钢筋与混凝土的粘结强度,（,）,主要取决于咬合力。,通过拔出试验按下式确定：,图：,1-19,l,d,T,max,1.4.2,钢筋的锚固与连接,(1),钢筋的锚固,为了使钢筋和混凝土能可靠地共同工作，钢筋在混凝土中必须有可靠的锚固。,受拉钢筋的锚固,当计算中充分利用钢筋的强度时，混凝土结构中纵向受拉钢筋的锚固长度应按下列公式计算：,普通钢筋：,预应力钢筋：,式中,l,a,受拉钢筋的锚固长度；,f,y,、,f,py,普通钢筋、预应力钢筋的抗拉强度设计值按表,1-2,、表,1-3,取用。,对应,规范,表,4.2.3-1,、,4.2.3-2,；,f,t,混凝土轴心抗拉强度设计值，按表,1-5,采用。当混凝土强度大于,C40,时，按,C40,取用。,对应,规范,表,4.1.4,；,d,钢筋的公称直径；,钢筋的外形系数，按表,1-7,取用。,对应,规范,表,9.3.1,。,表,1-7,钢筋的外形系数,钢筋类型,光面钢筋,带肋钢筋,刻痕钢筋,螺旋肋钢筋,三股钢绞线,七股钢绞线,0.16,0.14,0.19,0.13,0.16,0.17,注：光面钢筋系指,HPB235,级钢筋，其末端应做,180,o,弯钩，弯后平直长度不应小于,3d,，,但作受压钢筋时，可不做弯钩；带肋钢筋系指,HRB335,、,HRB400,级钢筋和,RRB400,级钢筋及余热处理钢筋。,当符合下列条件时，锚固长度应加以修正：,对于直径大于,25mm,的,HPB335,、,HRB400,和,RRB400,时，其锚固长度应取计算结果乘以修正系数,1.1,为了减少锚固长度，可在受拉钢筋末端采用机械锚固措施。对于,HRB335,、,HRB400,和,RRB400,级钢筋，当采用机械锚固措施时，其锚固长度（包括附加锚固端头在内）可取按公式计算的锚固长度的,0.7,倍。详见,规范,9.3.1,和,9.3.2,条,P114,、,P115,l,a,锚固长度,D=4d,d,5d,135,0,(a),末端带,135,0,弯钩,d,d,5d,（,b,）,末端与钢板穿孔塞焊,d,d,5d,d,（,c,）,末端与短钢筋双面贴焊,图：,1-20,钢筋机械锚固的形式及构造要求,采用机械锚固措施时，在锚固长度范围内的箍筋不应少于,3,个，其直径不应小于锚固钢筋直径的,0.25,倍；间距不应小于锚固直径的,5,倍。当锚固钢筋的混凝土保护层厚度不小于钢筋公称直径的,5,倍时，可不配置上述箍筋。,受压钢筋的锚固,当计算中充分利用纵向钢筋的受压强度时，其锚固长度不应小于受拉钢筋锚固长度的,0.7,倍。,必须注意，对于光面钢筋（受拉或受压），其末端均应做,180,o,标准弯钩。焊接骨架、焊接网中的光面钢筋可不做弯钩。,(2),钢筋的连接,C:Documents and Settings,dd,桌面,钢筋工,5,钢筋绑扎（重点介绍）,.f4v,钢筋的接头可分为三种：绑扎搭接、机械连接或焊接。接头宜设在受力较小处，同一根钢筋上宜少设接头。,绑扎搭接,C:Documents and Settings,dd,桌面,钢筋工之九,.mp4,绑扎搭接的工作原理是通过钢筋与混凝土之间的粘结强度来传递内力的。因此，钢筋的绑扎接头要有足够的搭接长度。,规范,规定,：纵向受拉钢筋绑扎搭接接头的搭接长度应根据位于同一连接区段内,(1.3,l,l,),的搭接钢筋面积百分率按下列公式计算，但任何情况下均不应小于,300mm,。,式中,l,l,受拉钢筋的搭接长度；,l,a,受拉钢筋的锚固长度，按前面公式计算。,纵向受拉钢筋搭接长度修正系数，按表,1-8,的规定取用。,对应,规范,公式,9.4.3,和表,9.4.3,纵向钢筋搭接接头面积（,%,）,（在,1.3,l,l,的搭接区段内,）,25,50,100,1.2,1.4,1.6,表,1-8,纵向钢筋搭接长度修正系数,1.3,l,l,l,l,图：,1-21,同一区段内纵向钢筋绑扎接头,轴心受拉及小偏心受拉杆件的纵向受力钢筋不得采用绑扎搭接接头。当受拉钢筋直径,d,28mm,及受压钢筋的直径,d,32mm,时，不宜采用绑扎搭接接头。构件中的纵向受压钢筋，当采用搭接连接时，其受压搭接长度不应小于规范规定的纵向受拉钢筋搭接长度的,0.7,倍，且在任何情况下不应小于,200mm,。,在纵向受力钢筋搭接长度范围内应配置箍筋，其直径不应小于搭接钢筋较大直径的,0.25,倍。当钢筋受拉时，箍筋间距不应大于搭接钢筋较小直径的,5,倍，且不应大于,100mm,；,当钢筋受压时，箍筋间距不应大于搭接钢筋较小直径的,10,倍，且不应大于,200mm,。,当受压钢筋直径,d,25mm,时，尚应在搭接接头两个端面外,100mm,范围内设置两个箍筋。,机械连接或焊接,C:Documents and Settings,dd,桌面,钢筋工之十,.mp4,指通过连接件用机械的方法把钢筋连接在一起。机械连接接头能产生较牢固的连接力，具有工艺操作简便、接头性能可靠、连接速度快、节省钢材和能源、施工安全等特点，所以应优先采用机械连接。但要求连接件的保护层厚度不应小于纵向受力钢筋最小保护层厚度，连接件的之间净距不应小于,25mm,，,当采用焊接接头时，上述机械连接或焊接接头也应相互错开，要求用绑扎接头，但其接头连接区段长度均取为,35d,（,d,为纵筋的较大直径），位于同一连接区段内的纵向受拉钢筋接头面积百分率均不应大于,50%,，受压钢筋可不受限制。,锥螺纹钢筋连接,挤压钢筋连接,
