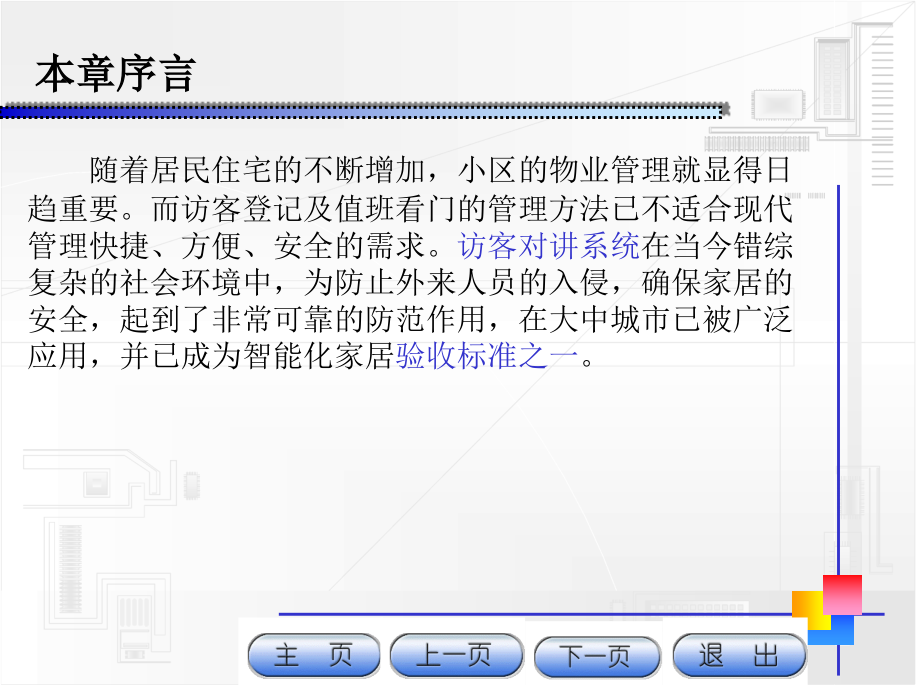

安全防范系统工程,主编:郑李明 徐鹤生,高等教育出版社,新世纪高职高专教改项目成果教材,(楼宇智能化系列),(第五章),本章序言,随着居民住宅的不断增加，小区的物业管理就显得日趋重要。而访客登记及值班看门的管理方法已不适合现代管理快捷、方便、安全的需求。,访客对讲系统,在当今错综复杂的社会环境中，为防止外来人员的入侵，确保家居的安全，起到了非常可靠的防范作用，在大中城市已被广泛应用，并已成为智能化家居,验收标准之一,。,第一节 访客对讲系统的分类、组成及基本功能,访客对讲系统按功能可分为,单对讲系统,和,可视对讲系统,两种。,单对讲型对讲系统一般由,防盗安全门、对讲系统、控制系统和电源,等组成，如图,5.1,所示。,第一节 访客对讲系统的分类、组成及基本功能,图,5.1,访客对讲控制系统图,第二节 访客对讲系统在设计时应该考虑的问题,一、对讲系统,对讲系统主要由,传声器和语言放大器、振铃电路,等组成，要求对讲,语音清晰，信噪比高，失真度低,。,二、控制系统,一般宜采用,总线制传输、数字编码方式,控制，只要访客按下户主的代码，对应的户主拿下话机就可以与访客通话，以决定是否需要打开防盗安全门。,第二节 访客对讲系统在设计时应该考虑的问题,三、电源系统,电源系统供给语音放大、电气控制等部分的电源，它必须考虑下列因素：,1.,居民住宅区市电,电压的变化范围较大,，白天负荷较轻时可达,250260V,，晚上负荷重，就可能只有,170180V,，因此电源设计的适应范围要大。,2.,要考虑,交直流两用,，当市电停电时，直流电源要供电。,四、电控防盗安全门,楼寓对讲系统用的电控防盗安全门是在一般防盗安全门的基础上加上,电控锁、闭门器,等构件组成，防盗门可以是栅栏式的或复合式的，但关键是安全性和可靠性要有保证。,(,见图,5.3),第二节 访客对讲系统在设计时应该考虑的问题,图,5.3,电控防盗门,第二节 访客对讲系统在设计时应该考虑的问题,五、系统线制结构的选择,访客对讲系统的线制结构有：多线制、总线多线制和总线制三种，其各自的特点如下：,2.,总线多线制,、采用数字编码技术，一般每层有一个,解码器,（四用户或八用户），解码器与解码之间以总线连接，解码器与用户室内机呈星形连接,系统功能多而强。,1.,多线制,：通话线、开门线、电源线共用，每户再增加一条门铃线。,3.,总线制,：将数字编码移至用户室内机中，从而省去解码器，构成完全总线连接。故系统连接更灵活，适应性更强，但若某用户发生短路，会造成整个系统不正常。,第二节 访客对讲系统在设计时应该考虑的问题,六、可视对讲系统的选择,可视对讲系统适用于单元式的公寓和经济条件比较富裕的家庭。它由视频、音频和可控防盗安全门等系统组成。视频系统的摄像机可以是彩色也可以是黑白的，但目前市场上,大多数是黑白,的，最好选用,低照度摄像机,或外加灯光照明，摄像机的安装要求,隐蔽防破坏,。,第三节 典型访客对讲系统产品的简介,图,5.4,可视对讲室内机,第三节 典型访客对讲系统产品的简介,图,5.5,可视对讲安全型室内机,第三节 典型访客对讲系统产品的简介,图,5.6,可视大门口机,/,非可视大门口机,图,5.7,非可视对讲室内机,第三节 典型访客对讲系统产品的简介,第三节 典型访客对讲系统产品的简介,图,5.8,非可视对讲安全型室内机,图,5.9,可视小门口机,/,非可视小门口机,第三节 典型访客对讲系统产品的简介,图,5.10,警报处理盘,第三节 典型访客对讲系统产品的简介,图,5.11,整合控制箱,第三节 典型访客对讲系统产品的简介,图,5.12,联网切换盒,第三节 典型访客对讲系统产品的简介,图,5.13,联网分歧器,第三节 典型访客对讲系统产品的简介,图,5.14,双向放大器,第三节 典型访客对讲系统产品的简介,图,5.15,中继箱,第三节 典型访客对讲系统产品的简介,图,5.16,电源,第三节 典型访客对讲系统产品的简介,图,5.17,室内机背板,(,可视对讲,HC-A),第三节 典型访客对讲系统产品的简介,图,5.18 ML-1000A,型单对讲系统,第四节 访客对讲系统工程设计举例,一、单对讲型访客对讲系统工程设计举例,图,5.18,的,ML-1000A,单对讲型访客对讲系统是一种双向对讲数字式大楼管理系统。,第四节 访客对讲系统工程设计举例,例如，有一栋,12,层,住宅楼，每层,8,个住户,，整栋大楼为独立管理，有两个单元，设两个门口机。整栋大楼设一个总管理员，也可以根据实际情况选择不设管理人员。两个单元的任一住户可以通过管理员转接以达到住户的双向对讲，管理员可呼叫任一住户并与之双向对讲，管理员可控制开启每一个单元的大门。,表,5.1,一栋,12,层,96,户住宅楼的对讲系统设备配置,序 号,产品型号,产品名称,数 量,备 注,1,ML-803,住户室内对讲机,96,每户一台,2,MCU-1000A,中央电脑控制机,1,每栋楼一台,3,SCU-1010A,中继器,6,每,16,户一台,4,LAP-101,共同对讲门口机,2,每单元一台,5,ML-101G,管理员对讲机,1,6,DSU-101,房号显示器,1,管理员室一台,7,MS-100PA,系统供电器,1,一个系统一台,第四节 访客对讲系统工程设计举例,二、可视对讲型访客对讲系统设计举例,ML-1000D,（,S,）型可视对讲系统是集中电话交换机、可视对讲功能于一体的智能型数字式大楼管理系统。此系统有,ML-1000D,（具有,6,个通话频道）和,ML-1000S,（具有,2,个通话频道）两种，两者的区别主要在于中央电脑控制主机分别是,MCU-1000D,（,6,个频道）和,MCU-1000S,（,2,个频道），其余功能基本相同。系统的功能如下：,第四节 访客对讲系统工程设计举例,图,5.19 ML-1000D,（,S,）型可视对讲系统,例如，有一,栋,30,层,住宅楼，每,层,5,户,，共,150,户,。整栋大楼为独立管理，整栋大楼设一个总管理员，也可以根据实际情况选择不设管理员。任一住户可以通过管理员转接以达到住户间的双向对讲，住户可以清晰地看到来访者，管理员可呼叫任一住户并与之双向对讲，管理员之间可与门口机双向对讲，管理员可控制开启大门。,第四节 访客对讲系统工程设计举例,表,5.2,一栋,30,层,150,住宅楼的可视对讲系统设备配置,序 号,产品型号,产品名称,数 量,备 注,1,ML-802,住户室内可视对讲机,150,每户一台,2,MCU-1000D,（,S,）,中央电脑控制机,1,每栋楼一台,3,SCU-1010V,中继器,15,每,10,户一台,4,LVP-101C,共同监视对讲门口机,1,5,ML-101GT,管理员可视对讲总机,1,6,DSU-101,房号显示器,1,管理室配备,7,MS-200PV,系统供电器,1,第四节 访客对讲系统工程设计举例,第五节 电子巡更系统,一、电子巡更系统的功能和组成,图,5.20,巡更系统示意图,本章结束,新世纪高职高专教改项目成果教材,(楼宇智能化系列),高等教育出版社,
