Agilent 8169A偏振控制器.ppt

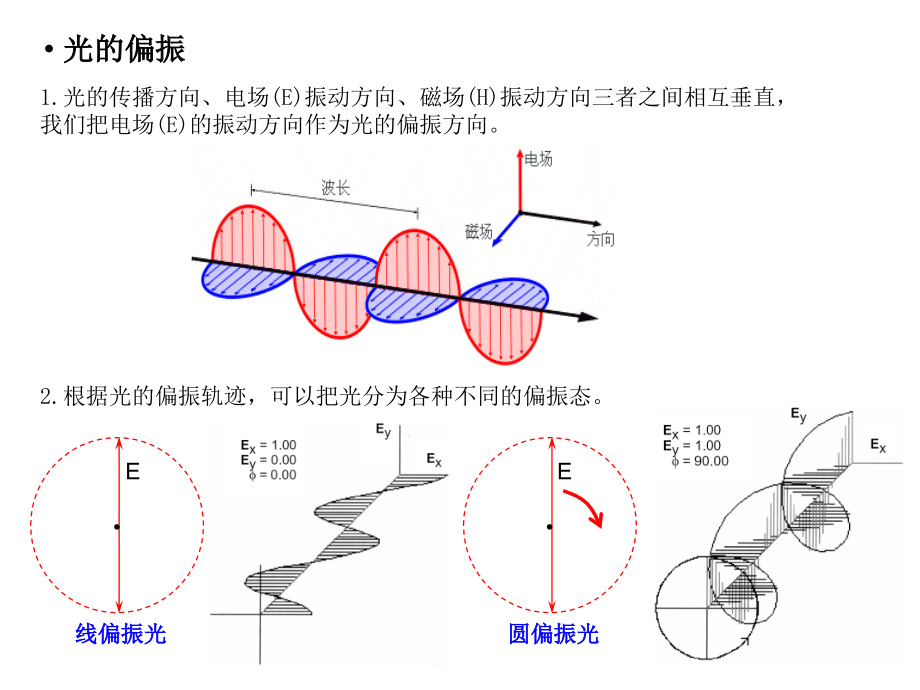

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,Agilent,8169A,偏振控制器,光的偏振,1.,光的传播方向、电场,(E),振动方向、磁场,(H),振动方向三者之间相互垂直，我们把电场,(E),的振动方向作为光的偏振方向。,2.,根据光的偏振轨迹，可以把光分为各种不同的偏振态。,线偏振光,E,圆偏振光,E,右旋圆偏振光,E,E,x,E,y,(a),E,E,x,E,y,(b),椭圆偏振光,E,E,x,E,y,圆偏振光和椭圆偏振光分解出来的两个线偏振光的区别：,圆 振幅相等、相位差,Pi/2,；,椭圆,a.,振幅相等、相位差不等，且不等于,Pi/2,；,b.,振幅不等、相位差相等。,非偏振光（自然光）,普通光源发出的光是复色光，可以看作是无数单色光的总和，它包含了各种方向的偏振光，而且各个方向的振幅都相等，宏观上没有任何偏向性。,E,非偏振光,有些晶体对不同方向的电磁振动具有选择吸收的性质，当入射光的偏振方向与,这类晶体的光轴平行时，被吸收得较少，光可以较多地通过；当入射光的偏振,方向和光轴垂直时，被吸收得较多，光通过得较少。这种性质称为二向色性，,偏振片就是利用这种特性工作的，而且它的二向色性很强，即只允许某一偏振,方向的光通过，这个方向称为偏振片的透振方向。,P,偏振片,透振方向,自,然,光,线,偏,振,光,P/2,偏振片,波片又称相位延迟片，,是从单轴双折射晶体上平行于晶轴方向截下的薄片,，,它能够使入射的线偏振光发生双折射，产生两束偏振方向相互垂直的线偏振光，,o,光和,e,光。,o,光的偏振方向与波片晶轴平行，,e,光的偏振方向与波片晶轴垂直，它们的传播方向一致，但在波片中的传播速度不同，所以通过波片后两者之间会产生光程差（相位差），导致出射光的偏振态发生变化。,=nod-ned=|no-ne|d,=(2/),波片,1/2,波片：,=(2m+1)/2 =(2m+1),线偏振光经过,1/2,波片后仍为线偏振光，但是偏振方向发生变化，如果入射光的偏振方向与波片晶轴成,a,角度，则出射光的偏振方向转过,2a,角度，转向由波片性质决定（正,/,负单轴晶体）。,圆偏振光经过,1/2,波片后仍为圆偏振光，但是旋向相反。,1/4,波片：,=(4m+1)/4 =(4m+1)/2,线偏振光经过,1/4,波片后一般变为椭圆偏振光，当入射光的偏振方向与波片晶轴成,45,度时，出射光将变为圆偏振光。圆偏振光经过,1/4,波片后会退偏，变成线偏振光。,.,.,.,.,.,.,e,o,波片旋转时，厚度和,o,光、,e,光的折射率不变，但是晶体光轴方向发生改变，,o,光和,e,光的偏振方向改变（相对于观测坐标），出射光相位延迟发生变化（相对于观测坐标），最终也会导致偏振态的变化。,y,d,x,A,A,o,A,e,线偏振光,光轴,8169A,8169A,8164A,8169A,前面板,调节旋钮,方向键,功能键,显示屏,电源开关,软键,数字键盘,I/O,端口,8169A,局部细节,8169A,8164A,通过步进电机带动偏振片和波片旋转，改变晶体的光轴方向，合成所有可能的偏振状态。,偏振片,-,把任意状态的偏振光转化为线偏振光。,1/4,波片,-,把线偏振光转变成任一希望得到的偏振态。,1/2,波片,-,把偏振态转到任一期望得到的偏振方向。,8169A,属于波片型偏振控制器，通过调节波片来选择不同的偏振态。,8169A=,偏振片,+,波片,+,波片（相互独立）,8169A,的原理,8169A,不能用于测量,1310,波段,8169A,的规格,偏振片对不同波段的消光比,IL,、,WDL,、旋转复位精度,RL,最大输入光功率,工作电压、电流,重量和尺寸,分辨率（,DAC,）,建立时间（设定,-,调整,-,稳定）,可存储状态数、,保存,/,调用重复性、,扫描速度档位、,最大转速,8169A,的基本操作,(1),输入,可通过数字键、方向键、调节旋钮输入数据，选中需要编辑的参数（高亮显示），输入一个新的值（数字、上下、旋钮），,Enter,。,输入错误时，通过左右方向键调整到相应位置重新输入参数，如取消，按,Cancel,。,如果输入的新值按,Enter,后变回原值，说明输入的值超出设备允许范围。,(2),复位,选中相应参数，按,Default,。,复位几个晶片的位置，可以按,Home,。,(4),设置,GPIB,地址,按,Syst,键，选择,GPIB,界面，查看或更改,GPIB,地址，默认为,24,。,(5),偏振态的存储和调用,按,Syst,键，选择,STO/RCL,界面，按,Previous,和,Next,键可查看当前的偏振态、系统默认的偏振态，以及,9,个用户自定义存储的偏振态。,按,Store,键存储，,Recall,键调用。,(3),调整晶片的转角,按,Pos,键，进入晶片转角界面，选择相应的晶片,(Pol,、,1/4,、,1/2),，输入要旋转的角度，,Enter,。,1.,搭建设备,光源、,8169A,、待测器件、光功率计，要求光纤尽量固定不动。,如何调整偏振态,Reflection,Tunable Laser Source,HP 8164ALightwaveMeasurementSystem,Power,Meter,Polarization Controller,Input,Pass,DUT,1.,搭建设备。,2.,设置偏振片的最佳位置。,3.,按,Sphere,键，进入偏振扫描界面。,4.,设定扫描速度（,Fast/Slow,）。,5.,按,Exec,键执行扫描。,6.,调出光功率计记录的最大与最小值，计算,PDL,。,扫描过程中，屏幕上会显示波片角度的实时变化值。,使用,GPIB,设备进行远程控制时，以上操作都可以通过自动测试程序来完成。,进行偏振扫描,2.,设定偏振片的位置,目的：使入射光尽量通过偏振片，即经过,8169A,后，出光功率最大。,先不接入器件，光源经,8169A,后直接到光功率计。,按,Home,键复位所有晶片，两波片不动，调整偏振片的转角，使光功率计接收到的光最强。,3.,设定波片位置,接入待测器件，按,Pos,键，选中,1/2,或,1/4,，输入需要旋转的角度，,Enter,。,
