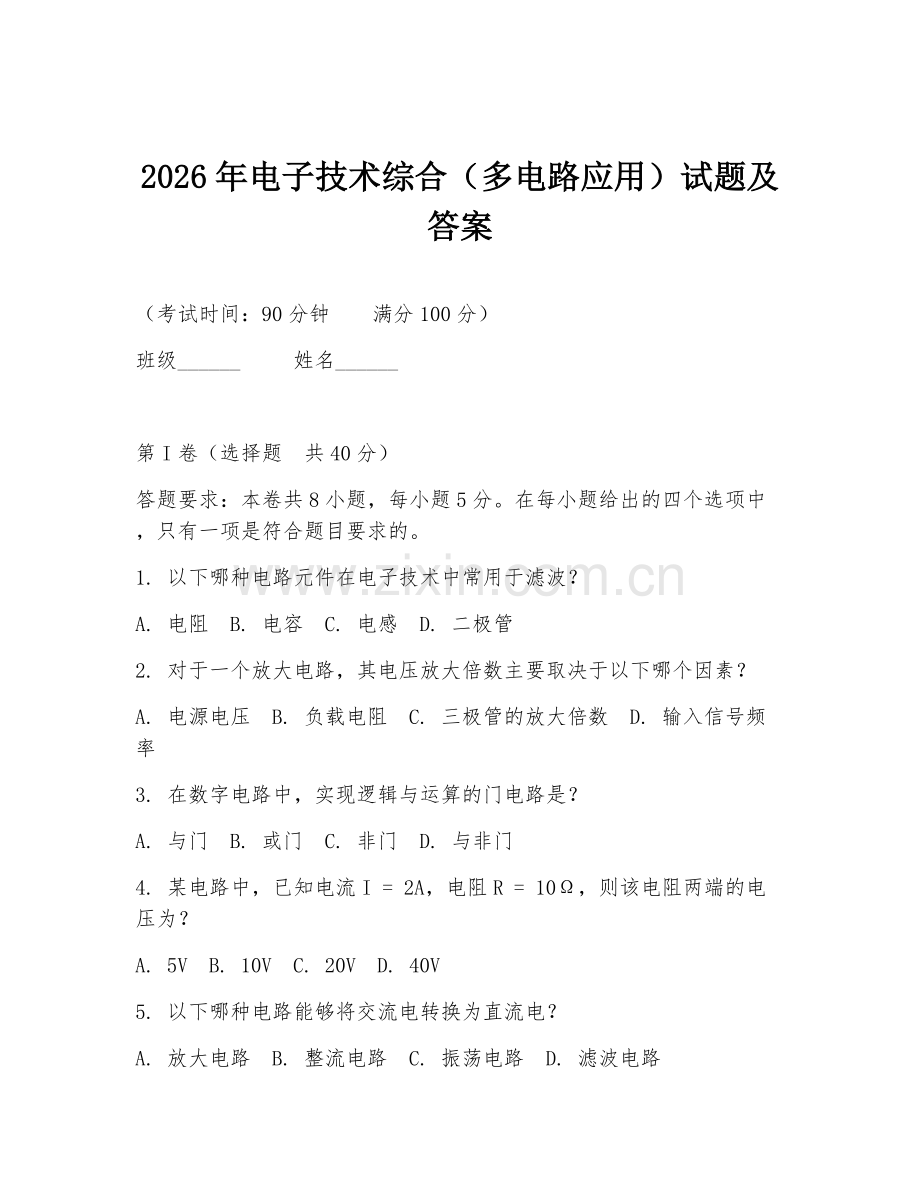

2026年电子技术综合（多电路应用）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共40分）
答题要求：本卷共8小题，每小题5分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1. 以下哪种电路元件在电子技术中常用于滤波？
A. 电阻 B. 电容 C. 电感 D. 二极管
2. 对于一个放大电路，其电压放大倍数主要取决于以下哪个因素？
A. 电源电压 B. 负载电阻 C. 三极管的放大倍数 D. 输入信号频率
3. 在数字电路中，实现逻辑与运算的门电路是？
A. 与门 B. 或门 C. 非门 D. 与非门
4. 某电路中，已知电流I = 2A，电阻R = 10Ω，则该电阻两端的电压为？
A. 5V B. 10V C. 20V D. 40V
5. 以下哪种电路能够将交流电转换为直流电？
A. 放大电路 B. 整流电路 C. 振荡电路 D. 滤波电路

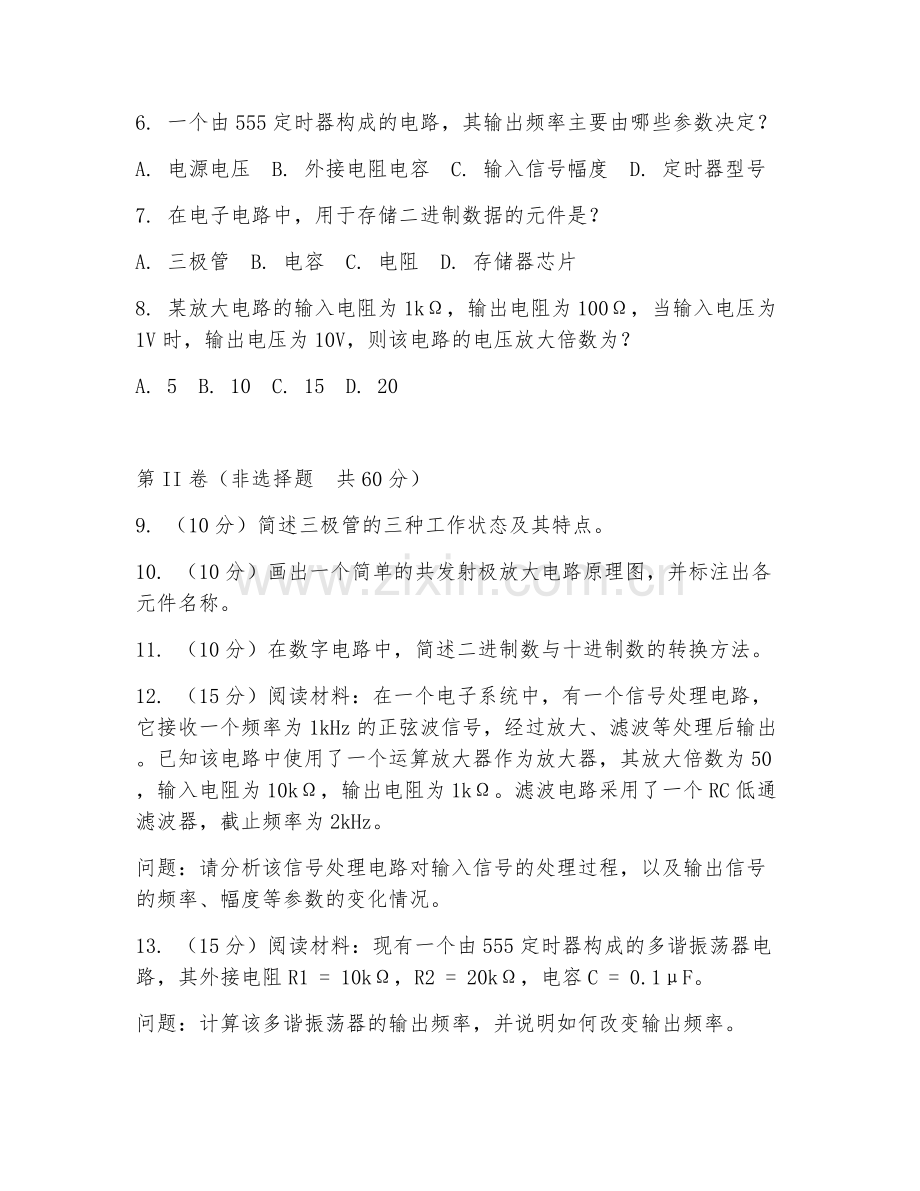

6. 一个由555定时器构成的电路，其输出频率主要由哪些参数决定？
A. 电源电压 B. 外接电阻电容 C. 输入信号幅度 D. 定时器型号
7. 在电子电路中，用于存储二进制数据的元件是？
A. 三极管 B. 电容 C. 电阻 D. 存储器芯片
8. 某放大电路的输入电阻为1kΩ，输出电阻为100Ω，当输入电压为1V时，输出电压为10V，则该电路的电压放大倍数为？
A. 5 B. 10 C. 15 D. 20

第II卷（非选择题 共60分）
9. （10分）简述三极管的三种工作状态及其特点。
10. （10分）画出一个简单的共发射极放大电路原理图，并标注出各元件名称。
11. （10分）在数字电路中，简述二进制数与十进制数的转换方法。
12. （15分）阅读材料：在一个电子系统中，有一个信号处理电路，它接收一个频率为1kHz的正弦波信号，经过放大、滤波等处理后输出。已知该电路中使用了一个运算放大器作为放大器，其放大倍数为50，输入电阻为10kΩ，输出电阻为1kΩ。滤波电路采用了一个RC低通滤波器，截止频率为2kHz。
问题：请分析该信号处理电路对输入信号的处理过程，以及输出信号的频率、幅度等参数的变化情况。
13. （15分）阅读材料：现有一个由555定时器构成的多谐振荡器电路，其外接电阻R1 = 10kΩ，R2 = 20kΩ，电容C = 0.1μF。
问题：计算该多谐振荡器的输出频率，并说明如何改变输出频率。

答案：1. B 2. C 3. A 4. C 5. B 6. B 7. D 8. B
9. 三极管的三种工作状态为截止状态、放大状态和饱和状态。截止状态下，三极管的发射结和集电结均反偏，几乎没有电流通过，相当于开关断开；放大状态下，发射结正偏，集电结反偏，集电极电流受基极电流控制，实现电流放大；饱和状态下，发射结和集电结均正偏，三极管相当于开关闭合，集电极电流不再受基极电流控制。
10. 共发射极放大电路原理图：三极管的基极接输入信号源，通过一个耦合电容连接，发射极接地，集电极通过一个集电极电阻连接到电源，输出信号从集电极电阻两端取出。
11. 二进制转十进制：将二进制数按权展开，各位数字乘以2的相应幂次，然后求和。十进制转二进制：整数部分采用除2取余法，小数部分采用乘2取整法。
12. 输入信号进入运算放大器进行放大，放大倍数为50，幅度增大50倍。然后进入RC低通滤波器，截止频率为2kHz，高于1kHz的频率成分被滤除，输出信号频率仍为1kHz，幅度为输入信号幅度乘以50。
13. 555定时器构成的多谐振荡器输出频率公式：f = 1.44/[(R1 + 2R2)C]，代入数据可得f = 1.44/[(10 + 2×20)×0.1×10^-6] = 2400Hz。改变输出频率可以通过改变R1、R2或C的值来实现。
