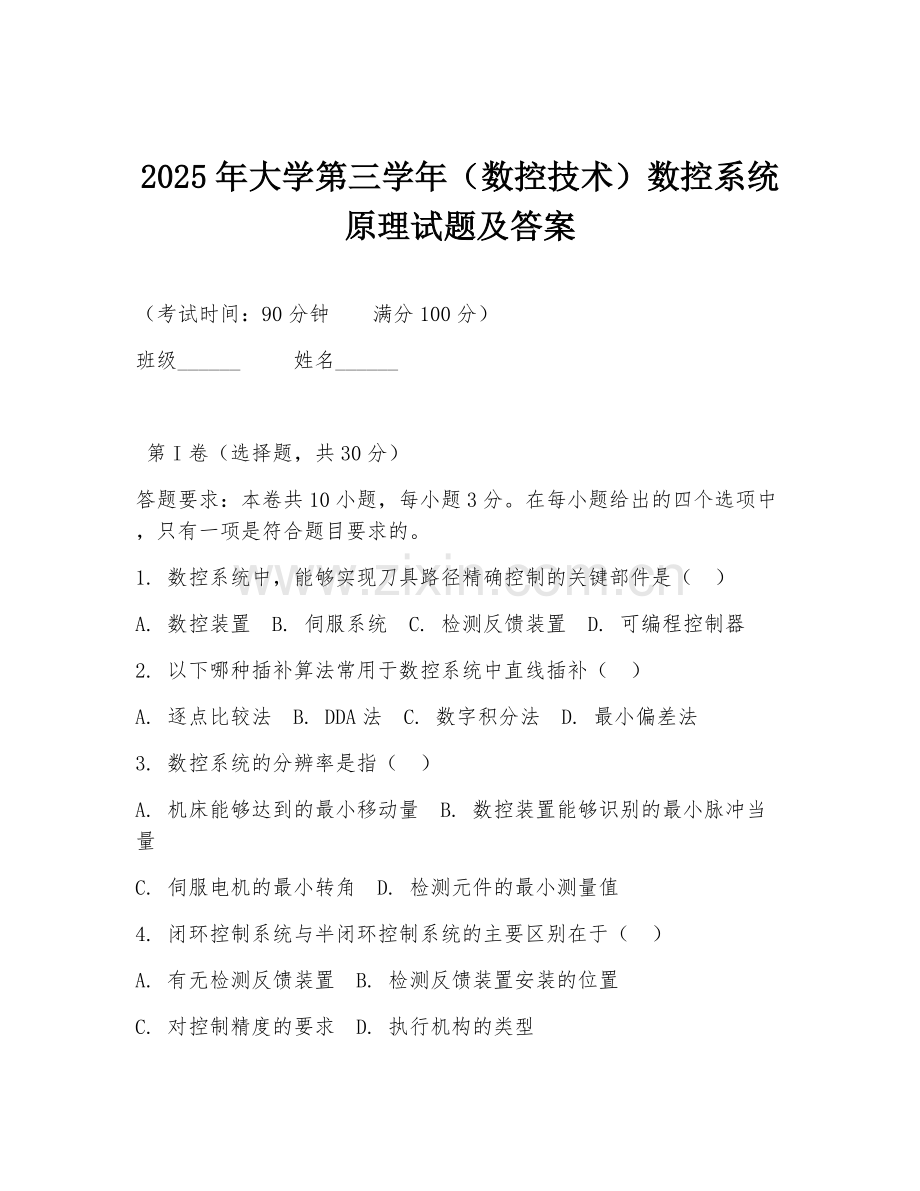

2025年大学第三学年（数控技术）数控系统原理试题及答案.doc

2025年大学第三学年（数控技术）数控系统原理试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）
答题要求：本卷共10小题，每小题3分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1. 数控系统中，能够实现刀具路径精确控制的关键部件是（ ）
A. 数控装置 B. 伺服系统 C. 检测反馈装置 D. 可编程控制器
2. 以下哪种插补算法常用于数控系统中直线插补（ ）
A. 逐点比较法 B. DDA法 C. 数字积分法 D. 最小偏差法
3. 数控系统的分辨率是指（ ）
A. 机床能够达到的最小移动量 B. 数控装置能够识别的最小脉冲当量
C. 伺服电机的最小转角 D. 检测元件的最小测量值
4. 闭环控制系统与半闭环控制系统的主要区别在于（ ）
A. 有无检测反馈装置 B. 检测反馈装置安装的位置
C. 对控制精度的要求 D. 执行机构的类型

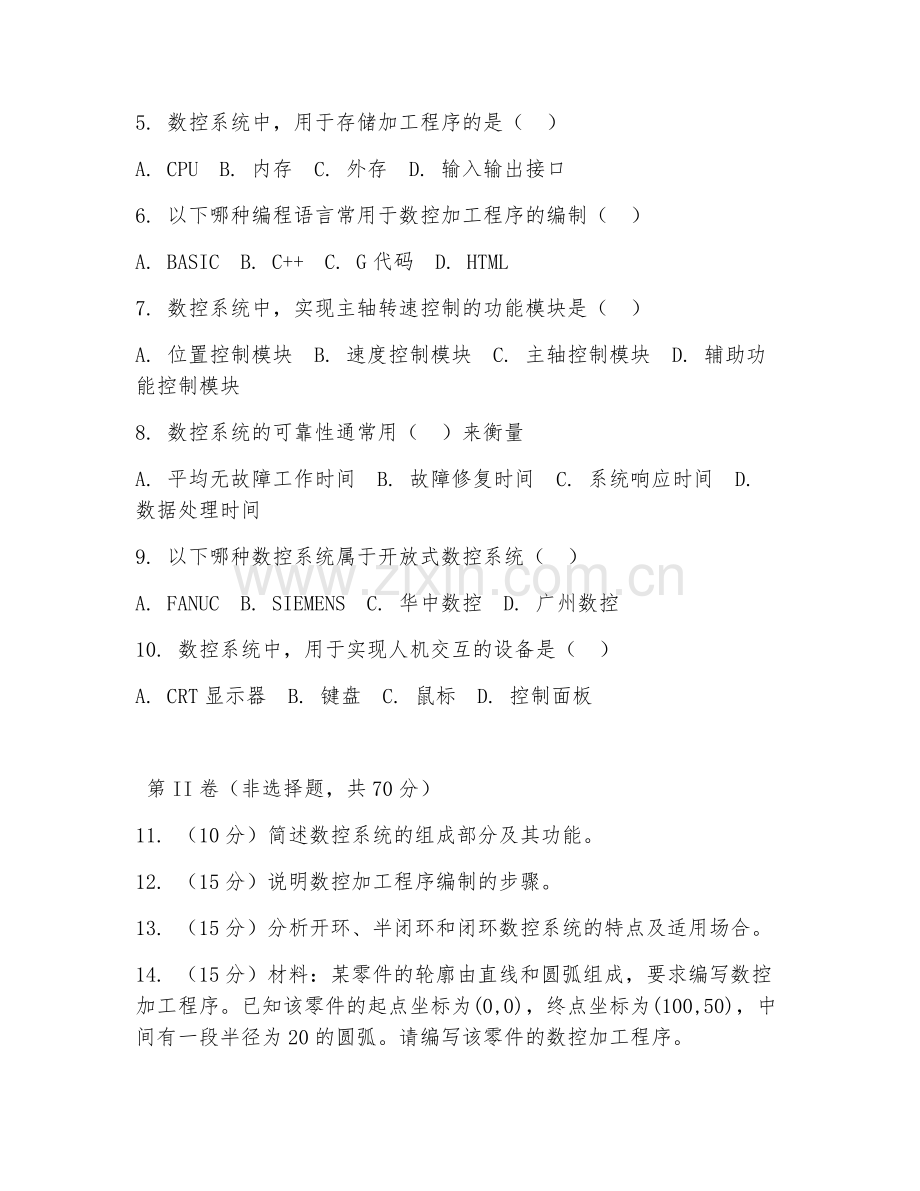

5. 数控系统中，用于存储加工程序的是（ ）
A. CPU B. 内存 C. 外存 D. 输入输出接口
6. 以下哪种编程语言常用于数控加工程序的编制（ ）
A. BASIC B. C++ C. G代码 D. HTML
7. 数控系统中，实现主轴转速控制的功能模块是（ ）
A. 位置控制模块 B. 速度控制模块 C. 主轴控制模块 D. 辅助功能控制模块
8. 数控系统的可靠性通常用（ ）来衡量
A. 平均无故障工作时间 B. 故障修复时间 C. 系统响应时间 D. 数据处理时间
9. 以下哪种数控系统属于开放式数控系统（ ）
A. FANUC B. SIEMENS C. 华中数控 D. 广州数控
10. 数控系统中，用于实现人机交互的设备是（ ）
A. CRT显示器 B. 键盘 C. 鼠标 D. 控制面板

第II卷（非选择题，共70分）
11. （10分）简述数控系统的组成部分及其功能。
12. （15分）说明数控加工程序编制的步骤。
13. （15分）分析开环、半闭环和闭环数控系统的特点及适用场合。
14. （15分）材料：某零件的轮廓由直线和圆弧组成，要求编写数控加工程序。已知该零件的起点坐标为(0,0)，终点坐标为(100,50)，中间有一段半径为20的圆弧。请编写该零件的数控加工程序。
15. （15分）材料：在数控加工过程中，发现加工精度出现偏差。请分析可能导致加工精度偏差的原因，并提出相应的解决措施。

答案：
1. B
2. A
3. B
4. B
5. C
6. C
7. C
8. A
9. C
10. D
11. 数控系统主要由数控装置、伺服系统、检测反馈装置、可编程控制器、输入输出接口等组成。数控装置是数控系统的核心，负责对输入的加工程序进行译码、运算和逻辑处理；伺服系统用于驱动执行机构，实现刀具的精确运动；检测反馈装置用于检测执行机构的实际位置和速度，并将反馈信号送回数控装置，实现闭环控制；可编程控制器用于控制机床的辅助动作；输入输出接口用于与外部设备进行数据交换。
12. 数控加工程序编制的步骤如下：分析零件图纸，确定加工工艺；确定加工路线和工艺参数；计算刀具轨迹坐标；编写数控加工程序；程序校验与试切。
13. 开环数控系统结构简单、成本低、调试方便，但控制精度低，适用于经济型数控机床。半闭环数控系统控制精度较高，调试较容易，应用广泛。闭环数控系统控制精度高，但结构复杂、成本高，适用于高精度数控机床。
14. O0001；N1 G90 G00 X0 Y0；N2 G01 X100 Y50 F100；N3 G02 X80 Y30 R20；N4 G01 X100 Y50；N5 M30；
15. 加工精度偏差的原因可能有：刀具磨损、机床精度下降、编程错误、工件材料不均匀等。解决措施包括：定期更换刀具；对机床进行精度检测和调整；仔细检查程序；选择合适的工件材料，并进行预处理。
