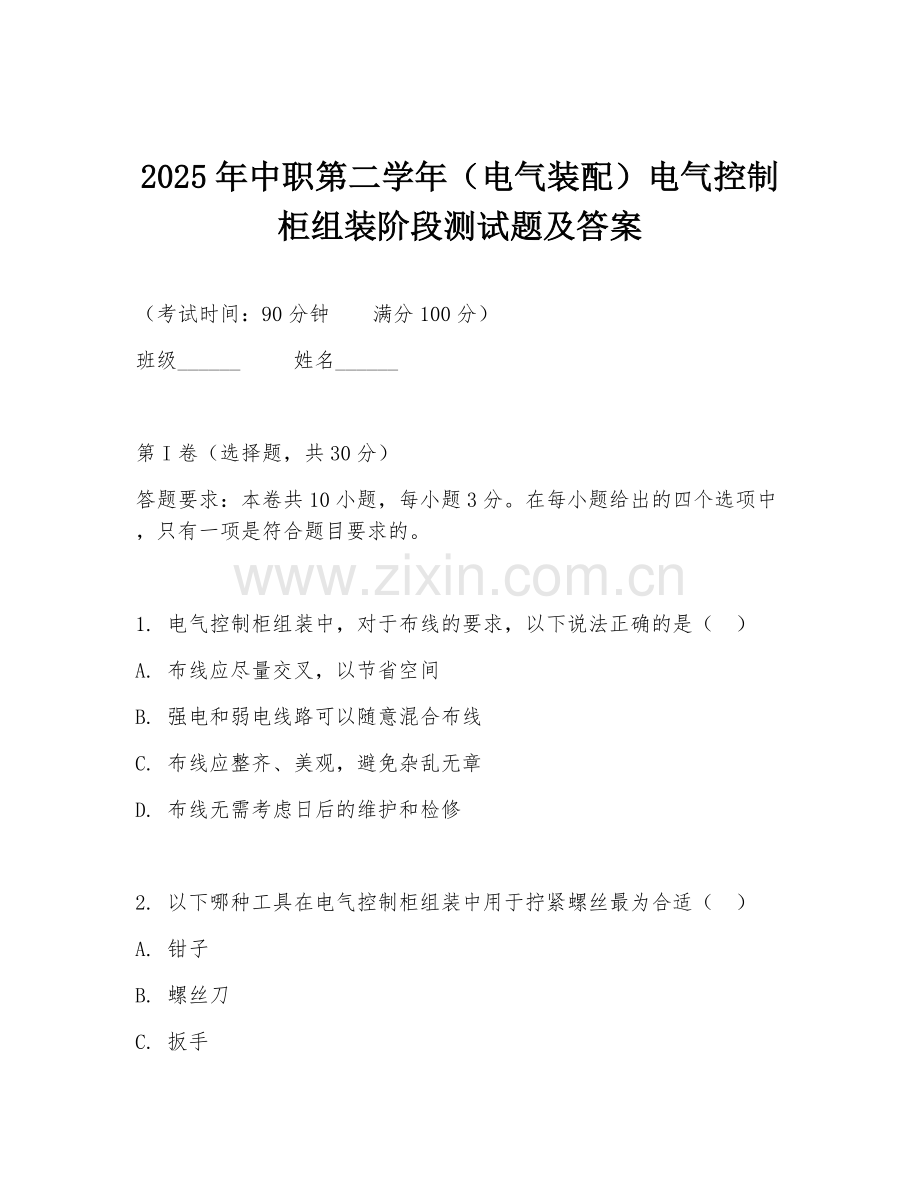

2025年中职第二学年（电气装配）电气控制柜组装阶段测试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）
答题要求：本卷共10小题，每小题3分。在每小题给出的四个选项中，只有一项是符合题目要求的。

1. 电气控制柜组装中，对于布线的要求，以下说法正确的是（ ）
A. 布线应尽量交叉，以节省空间
B. 强电和弱电线路可以随意混合布线
C. 布线应整齐、美观，避免杂乱无章
D. 布线无需考虑日后的维护和检修

2. 以下哪种工具在电气控制柜组装中用于拧紧螺丝最为合适（ ）
A. 钳子
B. 螺丝刀

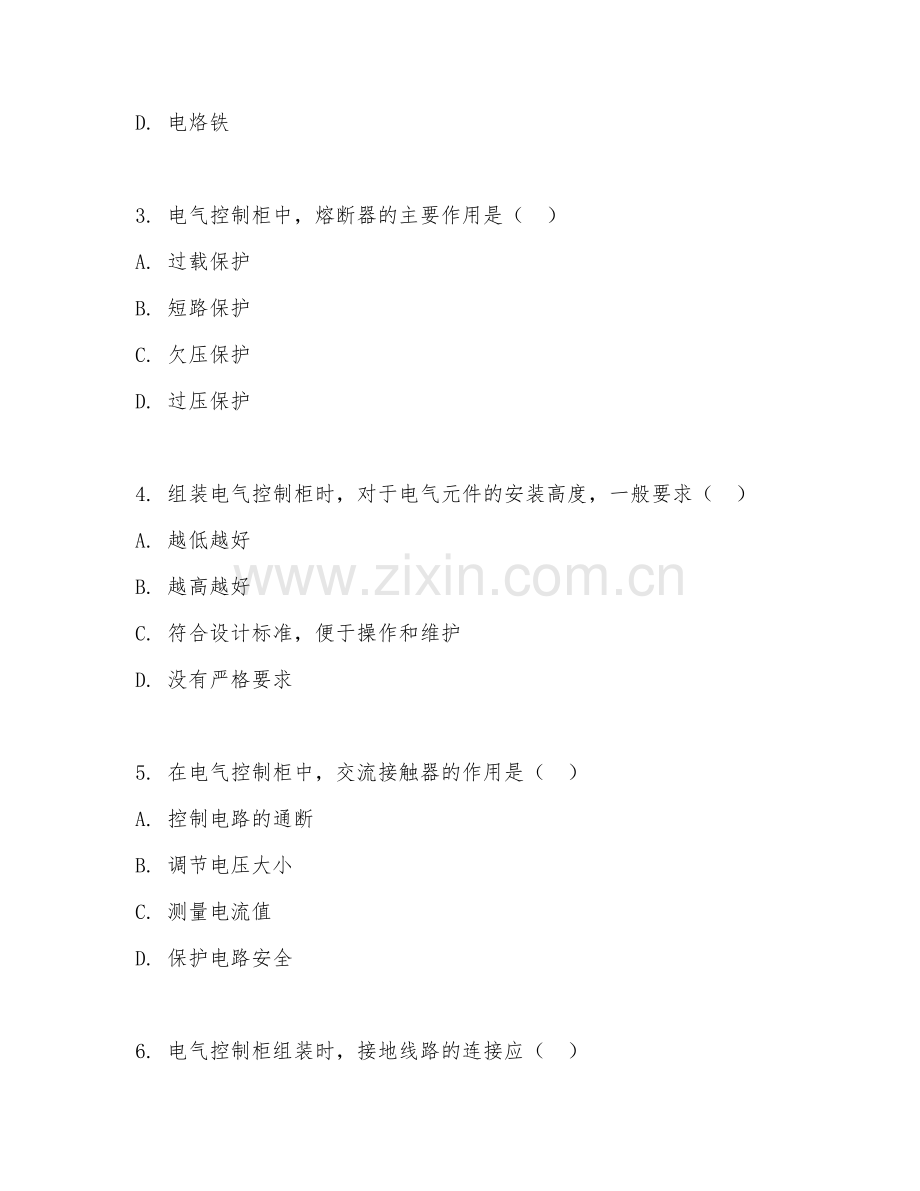

C. 扳手
D. 电烙铁

3. 电气控制柜中，熔断器的主要作用是（ ）
A. 过载保护
B. 短路保护
C. 欠压保护
D. 过压保护

4. 组装电气控制柜时，对于电气元件的安装高度，一般要求（ ）
A. 越低越好
B. 越高越好
C. 符合设计标准，便于操作和维护
D. 没有严格要求

5. 在电气控制柜中，交流接触器的作用是（ ）
A. 控制电路的通断
B. 调节电压大小
C. 测量电流值
D. 保护电路安全

6. 电气控制柜组装时，接地线路的连接应（ ）
A. 牢固可靠，确保良好的接地性能
B. 随意连接，只要能接上就行
C. 只连接部分元件
D. 不需要接地

7. 对于电气控制柜中的按钮开关，其颜色通常表示不同的功能，绿色按钮一般用于（ ）
A. 启动
B. 停止
C. 报警
D. 复位

8. 电气控制柜组装过程中，对于电线的绝缘层，以下做法正确的是（ ）
A. 可以有破损，只要不影响导电就行
B. 要保证绝缘层完好，防止漏电
C. 绝缘层可以随意去掉一些
D. 绝缘层无关紧要

9. 以下哪种电气元件不属于控制电路部分（ ）
A. 继电器
B. 电阻器
C. 时间继电器
D. 行程开关

10. 在电气控制柜组装中，对于布线的间距，一般要求（ ）
A. 没有要求
B. 间距越小越好
C. 符合安全标准，防止短路等问题
D. 间距越大越好

第II卷（非选择题，共70分）

二、填空题（每空2分，共20分）
1. 电气控制柜组装时，首先要进行的是______设计。
2. 常用的电气控制线路图有______、______和______。
3. 电气控制柜中的电器元件应按照______和______进行排列。
4. 布线时，不同电压等级的线路应______敷设。
5. 接地电阻应不大于______欧姆。

三、简答题（每题10分，共20分）
1. 简述电气控制柜组装的工艺流程。
2. 说明在电气控制柜中安装熔断器的注意事项。

四、材料分析题（共15分）
材料：在一次电气控制柜组装过程中，工人师傅发现某个交流接触器在工作时频繁吸合和断开，导致整个控制电路不稳定。经过检查，发现该接触器的线圈电阻值正常，但控制电路中的电压不稳定，波动较大。
问题：请分析出现这种情况的原因，并提出解决办法。

五、综合应用题（共15分）
请设计一个简单的电气控制柜控制电路，实现两台电动机的顺序启动和停止。要求：先启动电动机M1，延时5秒后启动电动机M2；停止时，先停止电动机M2，延时3秒后停止电动机M1。请画出控制电路图，并说明各元件的作用。

答案：
第I卷
1. C
2. B
3. B
4. C
5. A
6. A
7. A
8. B
9. B
10. C

第II卷
二、填空题
1. 电气原理图
2. 电气原理图、安装图、接线图
3. 功能、位置
4. 分层
5. 4

三、简答题
1. 电气控制柜组装工艺流程：首先进行电气原理图设计；然后根据原理图选择合适的电器元件；接着进行控制柜的柜体安装；再进行元件的布置与固定；之后进行布线连接；最后进行调试与检验。
2. 安装熔断器注意事项：熔断器的规格要与电路的负载相匹配；熔断器应安装在便于更换的位置；熔体应接触良好，不能有松动；熔断器的底座应安装牢固，防止震动导致熔体误动作。

四、材料分析题
原因：控制电路电压不稳定，波动较大，导致交流接触器线圈两端电压不稳定，从而使其频繁吸合和断开。解决办法：检查电源电路，看是否存在电压波动的源头，如电源变压器故障、线路接触不良等。若有问题，修复电源电路，保证电压稳定。可安装稳压装置，如稳压器，来稳定控制电路的电压。

五、综合应用题
控制电路图：用两个交流接触器KM1、KM2分别控制电动机M1、M2。时间继电器KT1、KT2用于延时控制。启动按钮SB1，停止按钮SB2。按下SB1，KM1线圈得电，M1启动，同时KT1开始计时，5秒后KT1常开触点闭合，KM2线圈得电，M2启动。按下SB2，KM2线圈失电，M2停止，KT2开始计时，3秒后KT2常开触点断开，KM1线圈失电，M1停止。KM1、KM2起到控制电动机通断作用；KT1、KT2实现延时功能；SB1、SB2用于控制启动和停止。
