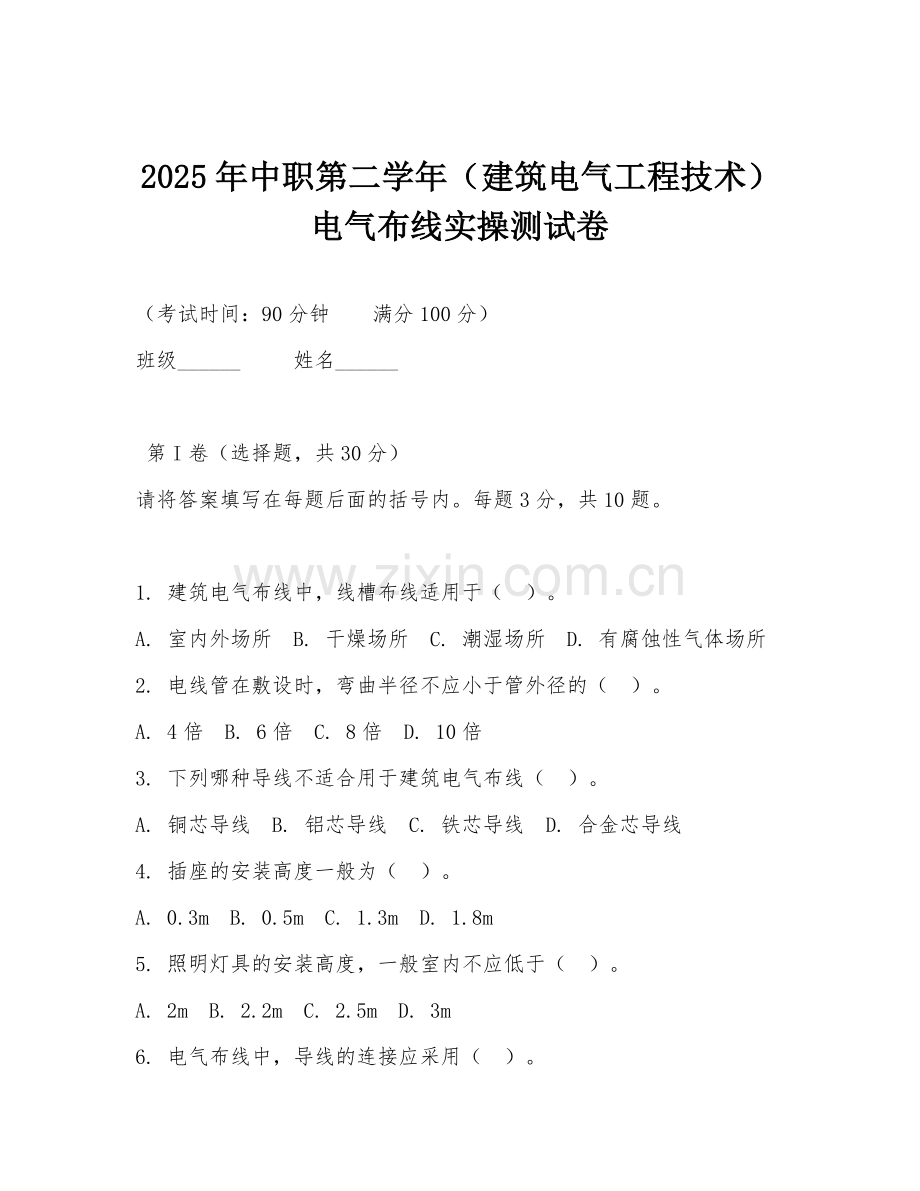

2025年中职第二学年（建筑电气工程技术）电气布线实操测试卷

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）
请将答案填写在每题后面的括号内。每题3分，共10题。

1. 建筑电气布线中，线槽布线适用于（ ）。
A. 室内外场所 B. 干燥场所 C. 潮湿场所 D. 有腐蚀性气体场所
2. 电线管在敷设时，弯曲半径不应小于管外径的（ ）。
A. 4倍 B. 6倍 C. 8倍 D. 10倍
3. 下列哪种导线不适合用于建筑电气布线（ ）。
A. 铜芯导线 B. 铝芯导线 C. 铁芯导线 D. 合金芯导线
4. 插座的安装高度一般为（ ）。
A. 0.3m B. 0.5m C. 1.3m D. 1.8m
5. 照明灯具的安装高度，一般室内不应低于（ ）。
A. 2m B. 2.2m C. 2.5m D. 3m
6. 电气布线中，导线的连接应采用（ ）。

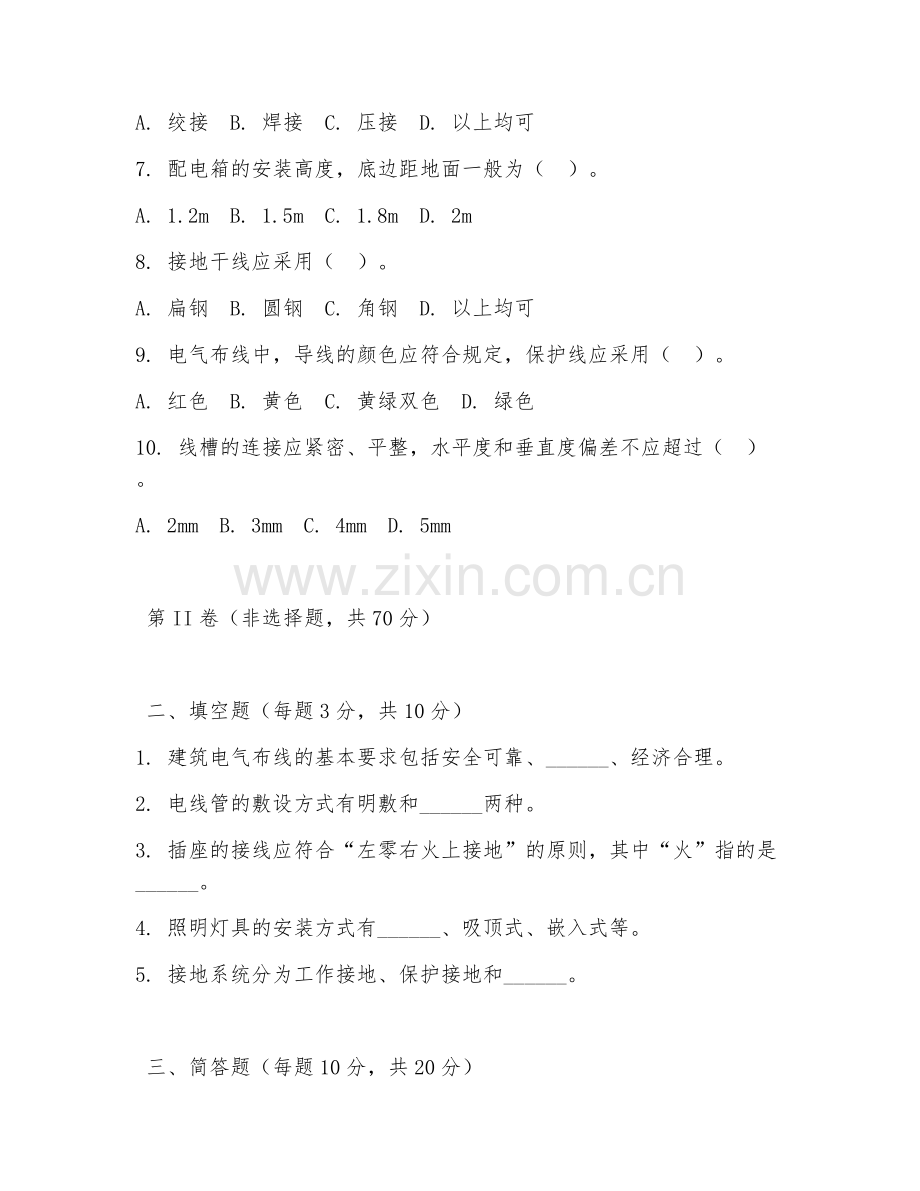

A. 绞接 B. 焊接 C. 压接 D. 以上均可
7. 配电箱的安装高度，底边距地面一般为（ ）。
A. 1.2m B. 1.5m C. 1.8m D. 2m
8. 接地干线应采用（ ）。
A. 扁钢 B. 圆钢 C. 角钢 D. 以上均可
9. 电气布线中，导线的颜色应符合规定，保护线应采用（ ）。
A. 红色 B. 黄色 C. 黄绿双色 D. 绿色
10. 线槽的连接应紧密、平整，水平度和垂直度偏差不应超过（ ）。
A. 2mm B. 3mm C. 4mm D. 5mm

第II卷（非选择题，共70分）

二、填空题（每题3分，共10分）
1. 建筑电气布线的基本要求包括安全可靠、______、经济合理。
2. 电线管的敷设方式有明敷和______两种。
3. 插座的接线应符合“左零右火上接地”的原则，其中“火”指的是______。
4. 照明灯具的安装方式有______、吸顶式、嵌入式等。
5. 接地系统分为工作接地、保护接地和______。

三、简答题（每题10分，共20分）
1. 简述建筑电气布线中导线选择的原则。
2. 说明配电箱安装的注意事项。

四、材料分析题（每题20分，共20分）
某建筑电气工程中，在进行电气布线时，发现部分线槽安装不平整，导线颜色混乱。请分析出现这些问题的原因，并提出解决措施。

五、实操题（20分）
请描述如何进行线槽的安装，包括安装步骤、注意事项以及安装质量的检验方法。

答案：
第I卷
1. B
2. B
3. C
4. C
5. C
6. C
7. B
8. A
9. C
10. B

第II卷
二、填空题
1. 便于维护
2. 暗敷
3. 相线
4. 吊装式
5. 防雷接地

三、简答题
1. 导线选择原则：根据负载的类型和大小选择合适的导线型号；考虑敷设环境，如潮湿、高温等环境需选择相应防护等级的导线；保证导线的载流量满足负载要求；导线的机械强度要符合规定。
2. 配电箱安装注意事项：安装位置应便于操作和检修；垂直度偏差不应超过规定值；箱内电器元件应安装牢固、整齐；接线应正确、牢固，符合电气安全要求；接地应可靠。

四、材料分析题
原因：线槽安装不平整可能是安装时未调整好水平度和垂直度，固定不牢固；导线颜色混乱可能是施工人员未按规定接线，操作不规范。解决措施：重新调整线槽的水平度和垂直度，加固固定；重新按照“左零右火上接地”原则整理导线颜色，正确接线，并做好标识。

五、实操题
安装步骤：确定线槽安装位置并弹线；安装线槽支架，保证支架间距合适且牢固；将线槽固定在支架上，连接紧密；敷设导线，注意导线不能有绞拧、铠装压扁等现象。注意事项：安装过程中要保证线槽水平和垂直；连接处要严密；导线敷设要整齐有序。检验方法：用水平仪检查线槽水平度，用垂直检测尺检查垂直度；检查线槽连接是否紧密；检查导线敷设是否符合要求，绝缘电阻是否达标。
