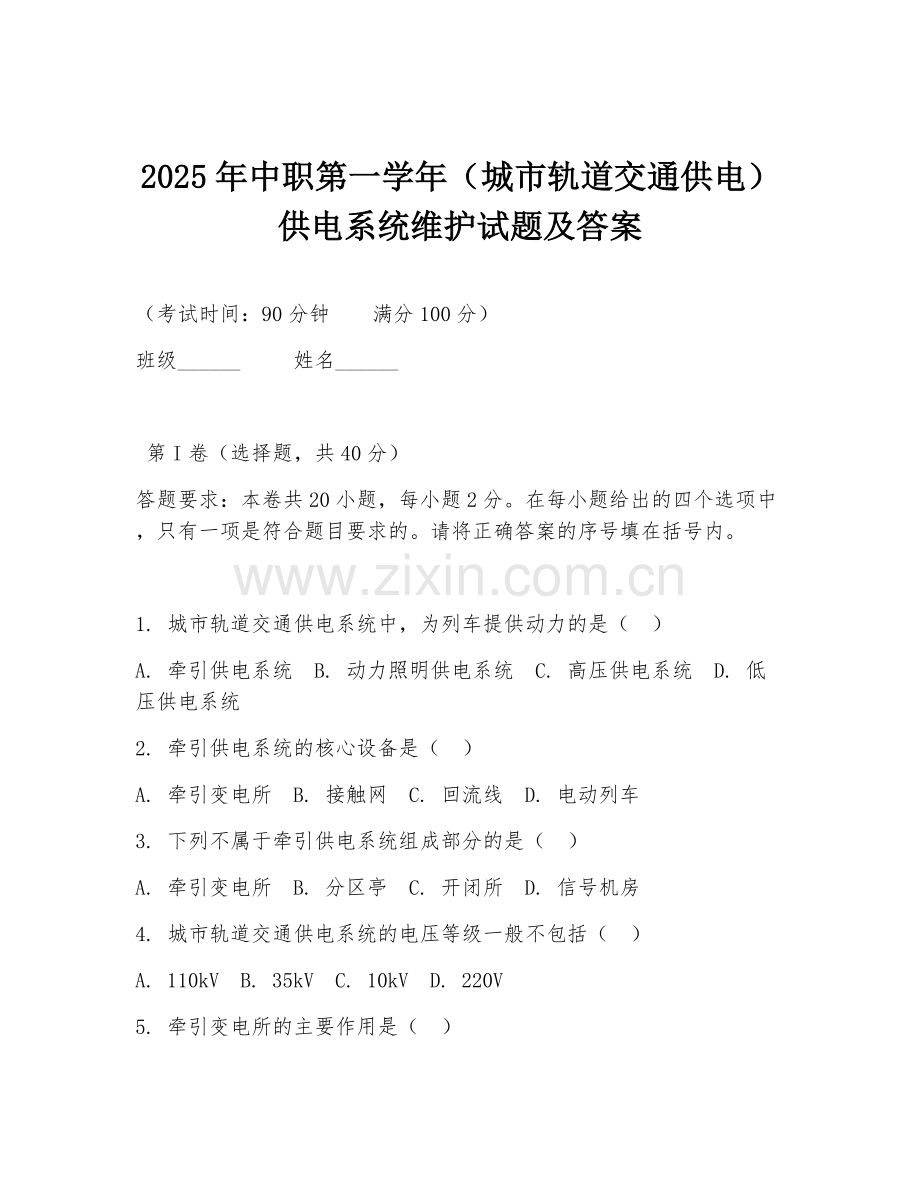

2025年中职第一学年（城市轨道交通供电）供电系统维护试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共40分）
答题要求：本卷共20小题，每小题2分。在每小题给出的四个选项中，只有一项是符合题目要求的。请将正确答案的序号填在括号内。

1. 城市轨道交通供电系统中，为列车提供动力的是（ ）
A. 牵引供电系统 B. 动力照明供电系统 C. 高压供电系统 D. 低压供电系统
2. 牵引供电系统的核心设备是（ ）
A. 牵引变电所 B. 接触网 C. 回流线 D. 电动列车
3. 下列不属于牵引供电系统组成部分的是（ ）
A. 牵引变电所 B. 分区亭 C. 开闭所 D. 信号机房
4. 城市轨道交通供电系统的电压等级一般不包括（ ）
A. 110kV B. 35kV C. 10kV D. 220V
5. 牵引变电所的主要作用是（ ）

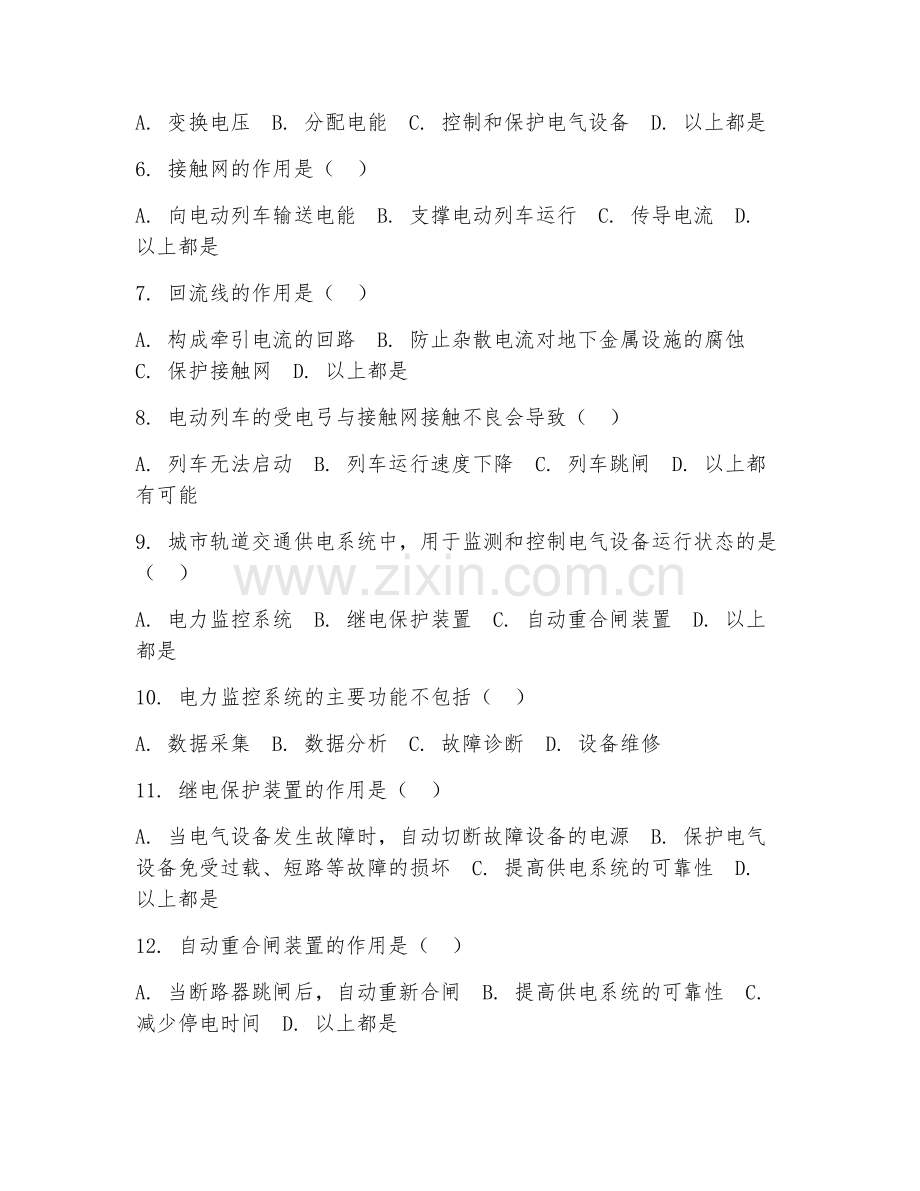

A. 变换电压 B. 分配电能 C. 控制和保护电气设备 D. 以上都是
6. 接触网的作用是（ ）
A. 向电动列车输送电能 B. 支撑电动列车运行 C. 传导电流 D. 以上都是
7. 回流线的作用是（ ）
A. 构成牵引电流的回路 B. 防止杂散电流对地下金属设施的腐蚀 C. 保护接触网 D. 以上都是
8. 电动列车的受电弓与接触网接触不良会导致（ ）
A. 列车无法启动 B. 列车运行速度下降 C. 列车跳闸 D. 以上都有可能
9. 城市轨道交通供电系统中，用于监测和控制电气设备运行状态的是（ ）
A. 电力监控系统 B. 继电保护装置 C. 自动重合闸装置 D. 以上都是
10. 电力监控系统的主要功能不包括（ ）
A. 数据采集 B. 数据分析 C. 故障诊断 D. 设备维修
11. 继电保护装置的作用是（ ）
A. 当电气设备发生故障时，自动切断故障设备的电源 B. 保护电气设备免受过载、短路等故障的损坏 C. 提高供电系统的可靠性 D. 以上都是
12. 自动重合闸装置的作用是（ ）
A. 当断路器跳闸后，自动重新合闸 B. 提高供电系统的可靠性 C. 减少停电时间 D. 以上都是
13. 城市轨道交通供电系统中，用于补偿无功功率的设备是（ ）
A. 电容器 B. 电抗器 C. 变压器 D. 电动机
14. 电容器的作用是（ ）
A. 提高功率因数 B. 降低线路损耗 C. 改善电压质量 D. 以上都是
15. 电抗器的作用是（ ）
A. 限制短路电流 B. 提高电力系统的稳定性 C. 改善电压质量 D. 以上都是
16. 城市轨道交通供电系统中，用于测量电流的仪表是（ ）
A. 电流表 B. 电压表 C. 功率表 D. 电能表
17. 电流表的正确使用方法是（ ）
A. 串联在电路中 B. 并联在电路中 C. 与被测电路串联 D. 与被测电路并联
18. 城市轨道交通供电系统中，用于测量电压的仪表是（ ）
A. 电流表 B. 电压表 C. 功率表 D. 电能表
19. 电压表的正确使用方法是（ ）
A. 串联在电路中 B. 并联在电路中 C. 与被测电路串联 D. 与被测电路并联
20. 城市轨道交通供电系统中，用于测量功率的仪表是（ ）
A. 电流表 B. 电压表 C. 功率表 D. 电能表

第II卷（非选择题，共60分）
21. （10分）简述城市轨道交通供电系统的组成及各部分的作用。
22. （10分）说明牵引供电系统的工作原理。
23. （10分）分析电力监控系统在城市轨道交通供电系统中的重要性。
24. （15分）材料：在一次城市轨道交通供电系统的故障排查中，发现某牵引变电所的一台变压器出现异常发热现象。请根据所学知识，分析可能导致变压器异常发热的原因，并提出相应的解决措施。
25. （15分）材料：城市轨道交通供电系统中，接触网的维护工作至关重要。请阐述接触网维护的主要内容和注意事项。

答案：
1. A
2. A
3. D
4. D
5. D
6. D
7. D
8. D
9. A
10. D
11. D
12. D
13. A
14. D
15. D
16. A
17. C
18. B
19. B
20. C

21. 城市轨道交通供电系统主要由高压供电系统、牵引供电系统、动力照明供电系统等组成。高压供电系统将城市电网的高压电引入轨道交通，经降压后为牵引供电系统和动力照明供电系统提供电源。牵引供电系统由牵引变电所和接触网等组成，牵引变电所将高压电变换为适合列车运行的电压，通过接触网向列车供电。动力照明供电系统为车站、区间等场所提供照明、通风、空调等设备的电源。
22. 牵引供电系统的工作原理是：城市电网的高压电经牵引变电所降压、整流后，变成直流电，通过接触网输送给电动列车。电动列车的受电弓与接触网接触，获取电能，驱动列车运行。列车运行时，电流通过车轮和轨道回流到牵引变电所，形成完整的电流回路。
23. 电力监控系统在城市轨道交通供电系统中具有重要性。它可以实时采集供电系统中各种电气设备的运行数据，如电流、电压、功率等，通过数据分析及时发现设备的异常运行状态，提前进行故障预警。还能实现对电气设备的远程控制和调节，提高供电系统的运行效率和可靠性，保障城市轨道交通的正常运营。
24. 可能导致变压器异常发热的原因有：负载过大，超过了变压器的额定容量；绕组短路，导致电流异常增大；散热不良，如散热器故障等。解决措施：检查负载情况，如有必要进行负载调整；对变压器进行检修，查找绕组短路点并修复；检查散热系统，修复或更换故障部件，确保良好的散热。
25. 接触网维护的主要内容包括：检查接触网的导线、绝缘子、吊弦等部件的状态，查看是否有磨损、断裂、变形等情况；测量接触网的参数，如张力、高度等，确保符合标准；清理接触网上的杂物，防止影响供电。注意事项：维护工作需在停电状态下进行，严格遵守安全操作规程；使用合适的工具和设备，避免对接触网造成二次损伤；维护后要进行全面检查，确保接触网恢复正常运行状态。
