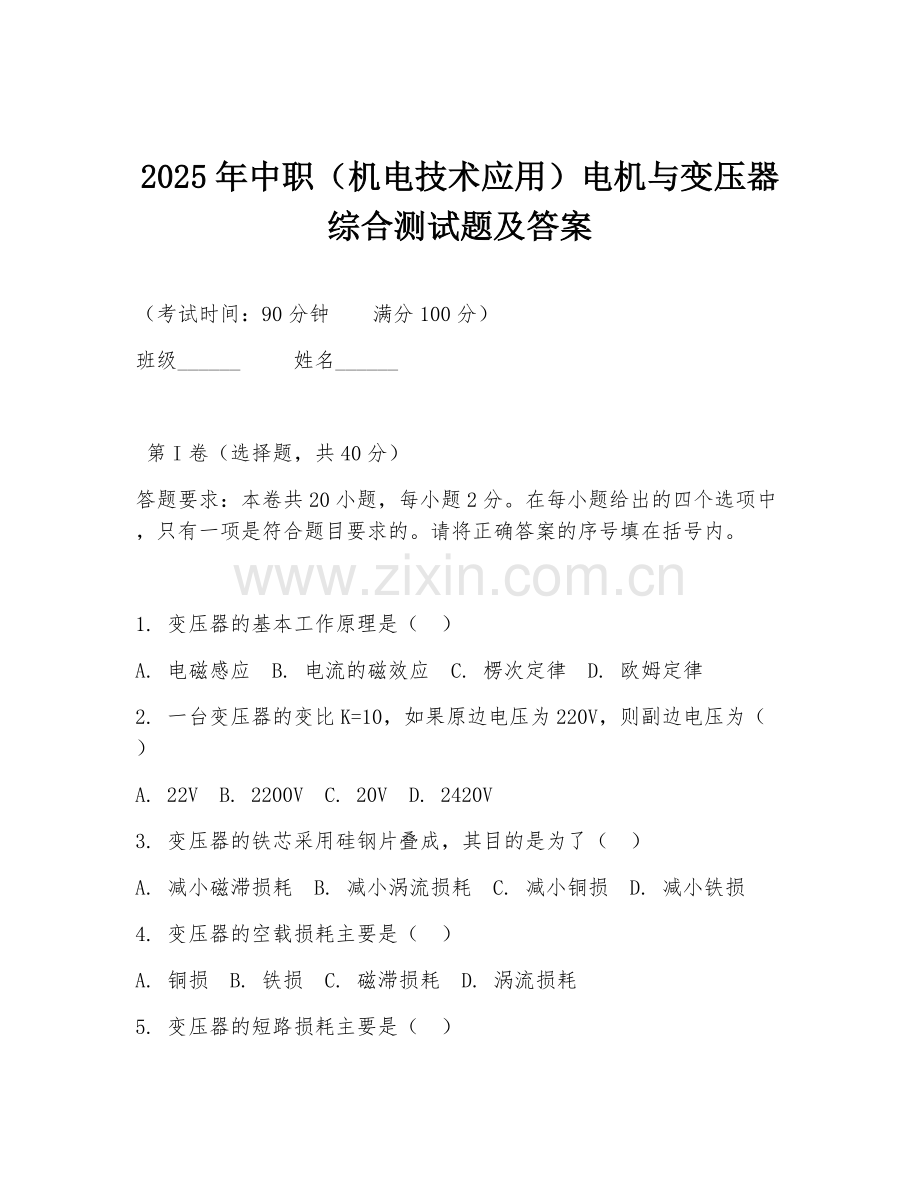

2025年中职（机电技术应用）电机与变压器综合测试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共40分）
答题要求：本卷共20小题，每小题2分。在每小题给出的四个选项中，只有一项是符合题目要求的。请将正确答案的序号填在括号内。

1. 变压器的基本工作原理是（ ）
A. 电磁感应 B. 电流的磁效应 C. 楞次定律 D. 欧姆定律
2. 一台变压器的变比K=10，如果原边电压为220V，则副边电压为（ ）
A. 22V B. 2200V C. 20V D. 2420V
3. 变压器的铁芯采用硅钢片叠成，其目的是为了（ ）
A. 减小磁滞损耗 B. 减小涡流损耗 C. 减小铜损 D. 减小铁损
4. 变压器的空载损耗主要是（ ）
A. 铜损 B. 铁损 C. 磁滞损耗 D. 涡流损耗

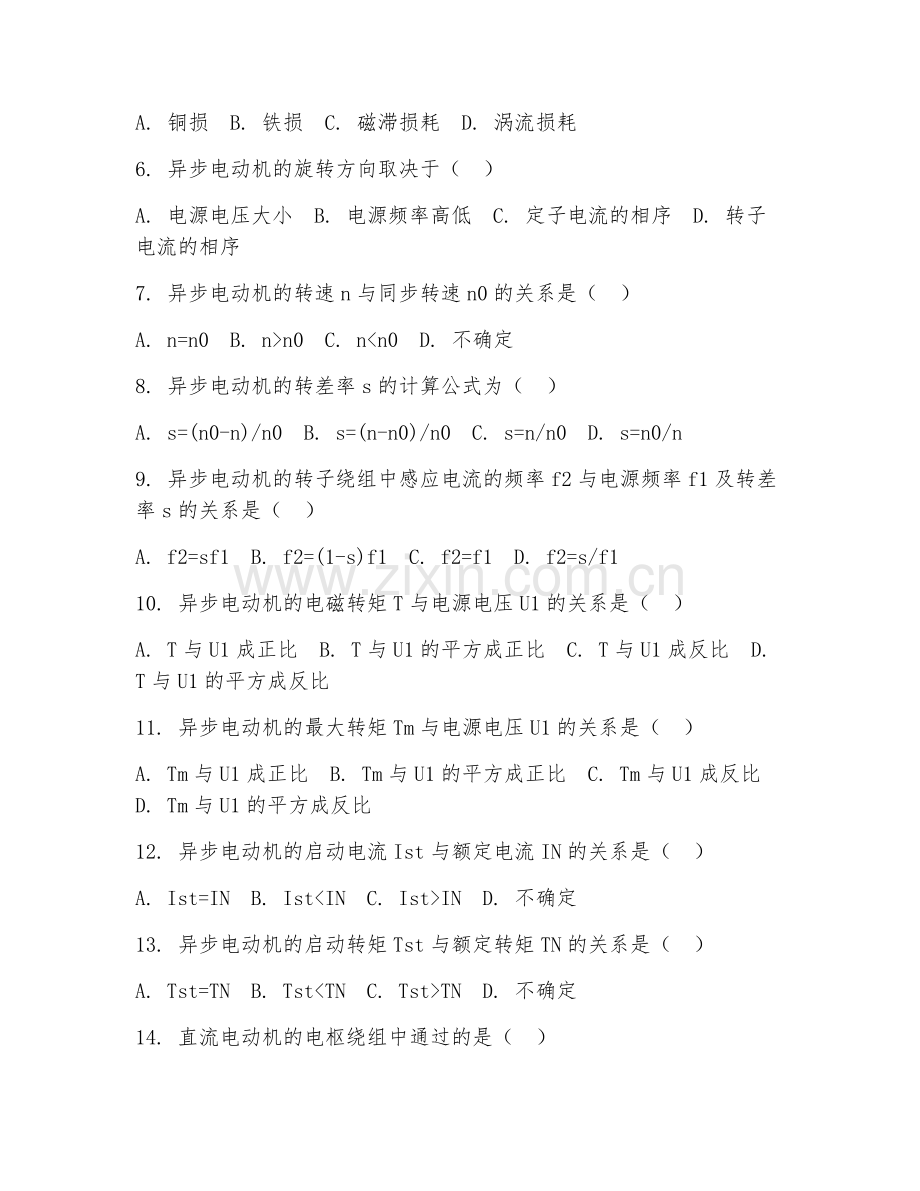

5. 变压器的短路损耗主要是（ ）
A. 铜损 B. 铁损 C. 磁滞损耗 D. 涡流损耗
6. 异步电动机的旋转方向取决于（ ）
A. 电源电压大小 B. 电源频率高低 C. 定子电流的相序 D. 转子电流的相序
7. 异步电动机的转速n与同步转速n0的关系是（ ）
A. n=n0 B. n>n0 C. n<n0 D. 不确定
8. 异步电动机的转差率s的计算公式为（ ）
A. s=(n0-n)/n0 B. s=(n-n0)/n0 C. s=n/n0 D. s=n0/n
9. 异步电动机的转子绕组中感应电流的频率f2与电源频率f1及转差率s的关系是（ ）
A. f2=sf1 B. f2=(1-s)f1 C. f2=f1 D. f2=s/f1
10. 异步电动机的电磁转矩T与电源电压U1的关系是（ ）
A. T与U1成正比 B. T与U1的平方成正比 C. T与U1成反比 D. T与U1的平方成反比
11. 异步电动机的最大转矩Tm与电源电压U1的关系是（ ）
A. Tm与U1成正比 B. Tm与U1的平方成正比 C. Tm与U1成反比 D. Tm与U1的平方成反比
12. 异步电动机的启动电流Ist与额定电流IN的关系是（ ）
A. Ist=IN B. Ist<IN C. Ist>IN D. 不确定
13. 异步电动机的启动转矩Tst与额定转矩TN的关系是（ ）
A. Tst=TN B. Tst<TN C. Tst>TN D. 不确定
14. 直流电动机的电枢绕组中通过的是（ ）
A. 直流电流 B. 交流电流 C. 脉动电流 D. 不确定
15. 直流电动机的励磁方式有（ ）
A. 他励 B. 并励 C. 串励 D. 复励 E. 以上都是
16. 直流电动机的电磁转矩T与电枢电流Ia及磁通Φ的关系是（ ）
A. T=CTΦIa B. T=CTΦ/Ia C. T=CTIa/Φ D. T=CT/ΦIa
17. 直流电动机的转速n与电枢电压U及磁通Φ的关系是（ ）
A. n=CeU/Φ B. n=CeΦ/U C. n=CeUΦ D. n=Ce/ΦU
18. 直流电动机的调速方法有（ ）
A. 改变电枢电压调速 B. 改变磁通调速 C. 改变电枢回路电阻调速 D. 以上都是
19. 变压器的变比K等于（ ）
A. 原边电压与副边电压之比 B. 副边电压与原边电压之比 C. 原边电流与副边电流之比 D. 副边电流与原边电流之比
20. 异步电动机的同步转速n0与电源频率f及磁极对数p的关系是（ ）
A. n0=60f/p B. n0=p/（60f） C. n0=60fp D. n0=f/（60p）

第II卷（非选择题，共60分）
21. （10分）简述变压器的基本结构和工作原理。

22. （10分）异步电动机有哪些调速方法？简述其优缺点。

23. （10分）直流电动机的励磁方式有哪几种？各有什么特点？

24. （15分）材料：某三相异步电动机，额定功率P=7.5kW，额定电压U=380V，额定电流I=15.4A，额定转速n=1440r/min，功率因数cosφ=0.88。
问题：求该电动机的效率η和转差率s。

25. （15分）材料：一台他励直流电动机，额定功率P=10kW，额定电压U=220V，额定电流I=53.8A，额定转速n=1500r/min，电枢电阻Ra=0.4Ω。
问题：求该电动机的额定电磁转矩TN和在额定负载下的电枢电动势Ea。

答案：
1. A
2. A
3. B
4. B
5. A
6. C
7. C
8. A
9. A
10. B
11. B
12. C
13. C
14. A
15. E
16. A
17. A
18. D
19. A
20. A
21. 变压器主要由铁芯和绕组组成。铁芯是变压器的磁路部分，采用硅钢片叠成以减小涡流损耗。绕组是变压器的电路部分，分为原边绕组和副边绕组。工作原理是基于电磁感应，当原边绕组接入交流电源时，产生交变磁通，该磁通穿过铁芯并在副边绕组中感应出电动势，从而实现电压的变换。
22. 异步电动机调速方法有：改变磁极对数调速，优点是调速平滑、效率高，缺点是调速级数有限；改变转差率调速，包括调压调速、转子串电阻调速等，调压调速范围小，转子串电阻调速损耗大；变频调速，优点是调速范围宽、效率高，缺点是设备成本高。
23. 直流电动机励磁方式有他励、并励、串励、复励。他励励磁电流由独立电源供给；并励励磁绕组与电枢并联，励磁电流随电枢电流变化；串励励磁绕组与电枢串联，电磁转矩大但转速稳定性差；复励有并励和串励共同作用，可兼顾不同要求。
24. 先求输入功率P1=√3UIcosφ=√3×380×15.4×0.88≈8.7kW，效率η=P/P1=7.5/8.7≈86.2%。同步转速n0=60f/p，p=2，n0=1500r/min，转差率s=(n0-n)/n0=(1500-1440)/1500=0.04。
25. 额定电磁转矩TN=9.55P/n=9.55×10/1500≈0.064N·m。额定负载下电枢电动势Ea=U-IaRa=2
