路基试验段施工方案

合肥至福州铁路安徽段站前二标

路基试验段施工方案

编制：
复核：
审核：

中铁十三局合福铁路安徽段站前二标二分部
二O一二年四月三日

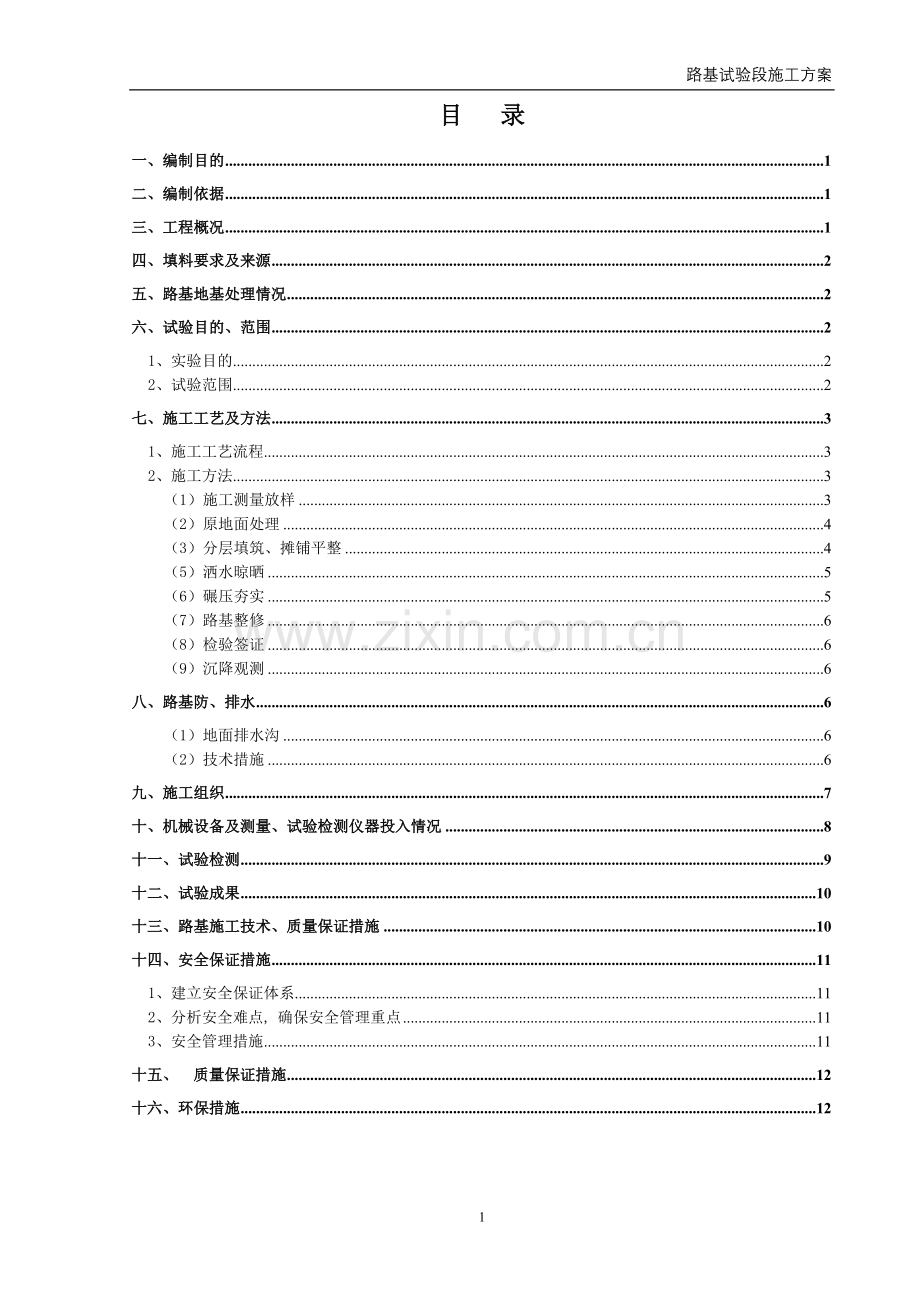

目 录
一、编制目的 1
二、编制依据 1
三、工程概况 1
四、填料要求及来源 2
五、路基地基处理情况 2
六、试验目的、范围 2
1、实验目的 2
2、试验范围 2
七、施工工艺及方法 3
1、施工工艺流程 3
2、施工方法 3
（1）施工测量放样 3
（2）原地面处理 4
（3）分层填筑、摊铺平整 4
（5）洒水晾晒 5
（6）碾压夯实 5
（7）路基整修 6
（8）检验签证 6
（9）沉降观测 6
八、路基防、排水 6
（1）地面排水沟 6
（2）技术措施 6
九、施工组织 7
十、机械设备及测量、试验检测仪器投入情况 8
十一、试验检测 9
十二、试验成果 10
十三、路基施工技术、质量保证措施 10
十四、安全保证措施 11
1、建立安全保证体系 11
2、分析安全难点, 确保安全管理重点 11
3、安全管理措施 11
十五、 质量保证措施 12
十六、环保措施 12

16
路基试验段施工方案
一、编制目的
为确保客运专线铁路路堤填筑质量，为后续施工提供可靠的施工参数，避免盲目施工给工程带来损失，找出适合本地区施工的最佳施工方案，指导大范围路基填筑施工，特编制本方案。
二、编制依据
1、合肥至福州铁路DK82+800.225～DK82+865.78段路基工点设计施工图纸文件；
2、合肥至福州铁路DK86+375.34～DK87+630.949段路基工点设计施工图纸文件；
3、合肥至福州铁路DK84+770.00～DK84+922.470段路基工点设计施工图纸文件；
4、《铁路工程建设原材料质量控制标准条文汇编 路基工程》建技【2009】201号；
5、《高速铁路路基工程施工质量验收标准》TB10751-2010；
6、《铁路混凝土工程施工质量验收标准》（TB 10424）；
7、《铁路混凝土工程施工技术指南》铁建设【2010】241号；
8、《铁路工程土工试验规程》（TB10102）；
9、 关于推行合福铁路安徽段HFZQ-2～8标段路基填筑施工督查管理补充办法的通知；
10、《铁路路基填筑工程连续压实控制技术规程》；
11、现行有关法规、标准、技术规范、定额以及环境保护、水土保持方面的政策和法规；
12、现场踏勘所掌握的环境资料；
13、我单位现有的技术水平、施工管理水平和机械设备配套能力；
14、类似工程的施工实践经验。
三、工程概况
合福铁路安徽段站前二标二分部共有三段路基，总长1494.114m，位于安徽省巢湖市居巢区及无为县石涧镇境内。北起裕溪河特大桥南岸，南接铜陵江特大桥北岸， L8路基位于居巢区银屏镇境内，长86.695m，起迄里程为DK82+800.225～DK82+865.78，含21.14m长链。L9路基段位于居巢区银屏镇境内，长152.47m，起迄里程为DK84+770～DK84+922.47， L10路基段位于无为县石涧镇境内，长1254.949m，起迄里程为DK86+376～DK87+630.949。路堤填筑A、B填料7.8万m³，为更好的指导施工，选取DK86+510～+660段作为试验段，进行现场填筑压实工艺试验，该试验段长度为150m。
四、填料要求及来源
本管段路基基床以下路堤和基床底层大部分采用A、B组填料填筑，填料来自安徽省巢湖市富民建材有限公司，安徽省合肥市石涧镇打鼓山，已对用于填筑路基的土按要求取样，并按《铁路工程土工试验规程》规定的试验方法进行了填料的筛分、不均匀系数、曲率系数、颗粒密度、最大粒径等试验，均符合规范要求。路基基床底层填料的最大粒径无砟轨道不大于6cm，基床以下路堤填料的最大粒径应不大于7.5cm,不同种类的填料不得混杂填筑，每一水平层的全宽应采用同一种填料，当采用包心路堤时，对堤心与两侧的填料应分别进行施工控制。
该料场的生产及运输能力能够满足我部A、B组填料的需要。
填筑前对取土场填料进行取样检验；填筑时对运至现场的填料进行抽样检验。当填料土质发生变化或更换取土场时应重新进行检验，检验的方法按《铁路工程土工试验规程》（TB10102）规定进行试验。基床以下部分路堤填料复查项目及频次详见表4-1：
表4-1 基床以下部分路堤填料复查项目及频次表
填料
类别
试验项目、频次
颗粒级配
液塑限
击实试验
颗粒密度
细粒土
一
5000m3
（或土性明显变化）
5000m3
（或土性明显变化）
一
粗粒土
碎石土
10000 m3
（或土性明显变化）
一
一
10000 m3
（或土性明显变化）

五、路基地基处理情况
DK86+510～+660段路基地基旋喷桩加固已经完毕，桩径0.6，横向桩间距1.8m,纵向桩间距1.8m，桩长8m；并且检验合格（详见附件地基处理检测报告）。
六、试验目的、范围
1、实验目的
通过试验段的施工，确定路堤基底处理方式；针对不同的填料、不同的路基填筑区位、不同的压实机具，确定合理的级配曲线、摊铺厚度、碾压遍数、最佳含水量等，进而研究填料性质、施工工艺、检测方法的合理性，从而指导我项目部的路堤施工。
2、试验范围
（1）基床以下部分路堤本体填筑施工工艺（含检测手段）；
（2）基床（基床下部2.3米范围内）填筑的施工工艺（含检测手段）；
七、施工工艺及方法
1、施工工艺流程
根据《客运专线铁路路基工程施工技术指南》、《客运专线铁路路基工程施工质量验收暂行标准》和《客运专线无砟轨道铁路工程施工质量验收暂行标准》要求， A、B料填筑施工按三阶段，四区段，八流程施工工艺组织施工。
“三阶段”为：准备阶段—施工阶段—整形验收阶段
“四区段”为：填筑区—平整区—碾压区—检验区
“八流程”为：施工准备—基底处理—分层填筑—摊铺平整—洒水或晾晒—碾压夯实—检验签证—路基整形

路基填筑工艺流程图

2、施工方法
（1）施工测量放样
施工时按图纸要求进行现场放样，根据地形标高定出路基边缘、坡脚线、边沟轴线及边线，为了便于机械到边与人工修整，路基边缘宽度左右各水平超宽50cm。其桩距直线地段为20m，曲线地段为10m，地形突变处单独设桩，并在施工中每填筑一层，放样一次，以控制填土边缘。
（2）原地面处理
作好地表排水设施，施工过程中必须严格按照设计图纸要求布置配水沟，以及排水坡度和最终汇水排水地方。水沟施工严禁采用大型机械开挖一次到位，必须人工配合机械修边，尽量避免对已经填筑的路基层扰动。水沟施工完成后必须采用小型打夯机进行压实。排水沟施工采用填筑后反挖施工。
路基填筑前应清表至桩头，待试验段内旋喷桩桩头全部清理到位，报现场专业监理工程师，报建设单位并经设计单位共同验收合格后方可进入下一道工序。
按照设计要求安装路基沉降监测元件，铺设褥垫层并压实达到设计、技术指南和验标要求。
（3）分层填筑、摊铺平整
填料采用挖掘机挖装，自卸车运输，按放样宽度及松铺厚度控制卸土量。填筑前首先放出线路中桩和填筑边线，每10m钉出边线木桩，插上竹竿，并挂线标示出松铺厚度。为保证路基边缘的压实度，边线比设计线每边宽出50cm。按自卸汽车每车的方量和松铺厚度计算每10延长米范围内的卸土车数，以达到控制松铺厚度的目的。
基床底层以下采用A、B组填料进行试验。首先检查填料的含水量与其最佳含水量之差不超过4％或5％时立即予以摊铺整平，本次试验段基床底层以下本体路堤按松铺厚度40cm、50cm、60cm分别进行试验、基床底层按松铺厚度30cm、40cm、50cm分别进行试验。填料摊铺平整，先用推土机进行初平，再用平地机进行终平，路基顶面做成两侧4%的横向排水坡，为有效控制每层松浦厚度，在路基两边坡外，每隔5m竖一竹杆，并根据既定的松铺厚度在杆上划上线，推土机摊平时按竹杆划线控制厚度。
路堤填料分层的最大压实厚度不应大于40cm。碾压三遍后开始检测地基系数及孔隙率，之后每增加碾压一遍即检测一次，直至达到相关要求后停止碾压。需铺设土工格栅的填方地段，严格按设计要求铺设土工格栅，土工格栅幅宽5m，纵向搭接长度10-15cm，横向搭接长度纵向搭接长度15-20cm,上下层间距0.6m。

（5）洒水晾晒
试验段为了确保压实度，含水量控制在5%，根据实测值与天气变化采取洒水或晾晒措施，根据压实指标再做调整，确定最佳含水量
（6）碾压夯实
摊铺整平后，松铺厚度、平整度和含水量符合要求即开始碾压。本试验段采用振动压路机两台，两台压路机以中线为界，各压半副路基宽度，分别记录各自的碾压遍数及碾压速度。碾压时采取从两侧向中心的顺序，纵向进退式碾压，行与行轮迹重叠0.2～0.3m，横向同层接头处重叠0.4～0.5m，相邻两区段纵向重叠1.0～1.5m，以保证无漏压、无死角，确保碾压的均匀性。
碾压方法为：静压一遍，弱振碾压一遍，强振碾压2～6遍（同步检测结果定），弱振碾压一遍，最后再静压一遍消除轮迹。即：静压 弱振 强振 静压。碾压行驶速度开始时用满速（宜为2-3km/h），最大速度不超过4km/h。
（7）路基整修
A、按设计图纸要求检查路基的中线位置、宽度、纵坡、横坡、边坡及相应的标高，根据结果编出整修计划。
B、整修采用机械初步整修，然后用人工精细修整，做到路基整修后，棱角分明，线条直顺，坡面平顺。
（8）检验签证
路基施工中质量控制程序必须严格按照《合福铁路现场指〔2012〕03号》文件的通知2012-2-28）以及《高速铁路路基工程施工质量验收标准》TB10751-2010要求，经质检和监理工程师检验鉴证合格并上报建设单位后方可进行下一层填筑施工。
（9）沉降观测
填筑前按要求安设好沉降观测装置。过渡段沉降观测点要布置在涵背、台背。按照一定的监测频率定期对监测断面进行沉降观测，绘制沉降变形曲线并进行路基工后沉降分析，以此指导路基施工，控制路基的填筑质量并使其工后沉降控制在规范以内。
为了保证路基填筑过程中的安全，应控制填筑速率。其控制标准为：路堤中心地面沉降速率不应大于10mm/昼夜，坡角水平位移速率不应大约5mm/昼夜。如果昼夜沉降范围超出要求，则必须停工处里，待问题处里完毕后方可继续施工。
八、路基防、排水
（1）地面排水沟
地面排水沟分为：路堤坡脚外的排水沟、侧沟、平台截水沟、天沟及排水沟、坡面排水槽等。
地面排水沟在施工时要选好排水沟的排水方向，施工材料应满足设计要求；路堤坡脚外的排水沟、侧沟在路基完成后施工；平台截水沟与护坡同时施工，施工应注意在急流槽位置与吊沟连接。坡面排水槽与坡面防护同时施工，排水槽每隔15m设置一道。
施工工艺流程为：施工准备→沟槽开挖→2：8灰土垫层施工→沟底铺砌→沟帮砌筑→勾缝→沟顶抹面→竣工。
天沟的位置、尺寸要求符合设计要求，出水口牢固，以防被雨水冲塌并且与其它排水设施平顺衔接。。
排水沟的线形平直、圆顺，排水沟的位置、坡度、长度符合设计要求。如因纵坡过大致使水流速大于沟底、沟壁的容许冲刷流速时，对边沟采取加固措施。
（2）技术措施
① 技术措施
路堑施工先按永临结合原则，做好堑顶天沟等排水系统，后开挖。湿陷性黄土分层分段开挖，边坡防护及坡面、平台排水及时施工。
路堤与路堑施工前先做好临时排水系统，在施做临时排水系统时与永久排水系统统筹安排，排水系统注重永临合。
各种水沟施工尽量避开雨季，防止地表水下渗。基槽采用人工配合小型机具开挖，达到要求深度后，进行基底检验，验槽合格后分层夯填灰土垫层。做到路基成型一段，排水系统跟进一段。
② 注意事项
地表排水
⑴路基边沟、侧沟、天沟等地表排水设施应与天然沟渠和相邻的桥涵、隧道、车站等排水设施及路基面排水、坡面排水、电缆沟槽两侧排水衔接，组成完整的排水系统。路基施工前应核对全线排水系统的设计是否完备和妥善。
⑵调查线路范围上50m、下游30m范围内，黄土陷穴的分布，并对陷穴进行处理。
⑶路基工程施工前，对影响路基稳定的地下水，应予以截断、疏干、降低水位，并引排到路基范围以外。在路基施工期，不得任意破坏地表植被和堵塞水路；各类排水设施应及时维修和清理，保持排水畅通、有效。
⑷路基排水工程应及时实施，防止在施工期间因地表水及地下水的侵入而造成路基松软和坡面坍塌。
③地下排水
⑴ 地下排水设施应与地表排水系统相配套，保证水路畅通无隐患。渗沟的出水口应设置端墙，端墙下部留出与渗沟排水通道大小一致的排水沟，端墙排水孔底面距排水沟沟底的高度不宜小于20cm；端墙出口的排水沟应进行加固，防止冲刷。
⑵ 排水沟或暗沟采用混凝土浇筑或浆砌片石砌筑时，应在沟壁与含水地层接触面的高度处，设置一排或多排向沟中倾斜的渗水孔，沟壁最下一排渗水孔的底部应高出沟底不小于20cm。
九、施工组织
本次试验段施工组织及安排详见下表。
序号
职务
职责分工
1
项目
副经理
全面负责本次试验段路基填筑施工现场的人员安排，材料、机械设备的调动等施工组织工作；抓好施工中的质量、安全、工期和现场管理工作，处理施工中出现的具体问题。
2
技术
负责人
全面负责试验段施工的技术管理工作；主持编制施工方案，组织解决施工中的关键技术和重大技术难题，负责新技术、新工艺、新设备、新材料以及先进技术成果在项目上的应用，指导施工技术有效开展技术管理工作。
3
施工
队长
负责施工现场的生产管理，配合项目副经理组织生产，协调现场各施工人员、材料、机械设备等资源。抓好施工中的质量、安全、工期和现场管理工作，处理施工中出现的具体问题。
4
专业
工程师
负责施工全过程中的技术管理工作，包括施工技术、试验、测量、生产调度等；负责编制施工方案、施工工艺及操作细则；负责试验、测量工作，对所有试验项目制定方案并组织实施；负责环境保护方案的制订；对施工过程中出现的问题提出处理方案，负责编制各工序技术文件并进行交底；参与编制试验段技术总结。
5
主管
工程师
配合专业工程师管理施工过程中的技术、生产、及人员安排，对施工过程中的具体问题及时解决并且上报技术质量部部长。
6
测量
工程师
负责施工过程中测量工作的复核、检查、监督，确保测量工作及时、准确、有序的开展，满足施工需要。
7
质检
工程师
负责施工的安全、质量管理工作规划，制定安全质量管理办法，负责制定安全质量工作目标、安全质量计划和实施方案，组织制定安全、质量保证措施，确保安全、质量目标的实现，制定安全质量检查制度，制定各工种岗位操作规程，对安全生产、劳动保护、质量进行定期和日常的监督检查；组织安全质量的检查评审，组织开展安全生产活动和安全标准工地建设，负责安全质量事故的调查和处理。
8
试验
工程师
负责施工过程中试验工作的检查、监督，制定本试验段土工试验的具体实施方案，汇总试验段试验数据，编制土工试验总结报告。
十、机械设备及测量、试验检测仪器投入情况
试验段路基填筑主要采用挖掘机开挖，自卸汽车装运，推土机初步平整，振动式压路机碾压，平地机修整填筑表层，所需机械设备及测量试验仪器见下表。按照要求进行机械设备进场验收，并上报建设单位。
投入试验段主要施工机械设备配置表
序号
设备名称
规格型号
单位
数量
状态
备注
1
挖掘机
200B
台
2
良好

2
推土机
D8N
台
1
良好

3
平地机
PY-160G
台
1
良好

4
压路机
YZ 22T
台
2
良好
激振力40T
5
装载机
2.0m3
台
1
良好

6
振动夯实机

台
1
良好

7
自卸车
CQ3260
台
6
良好

投入试验段主要测量、试验检测仪器设备配置表
序号
仪器设备名称
规格型号
单位
数量
检定状态
备注
1
徕卡全站仪
TS06
台
1
合格

2
电子水准仪
DINI03
台
1
合格

3
水准仪
DSZ2
台
1
合格

4
钢卷尺
5m
个
2
合格

5
钢卷尺
30m
个
2
合格

6
K30荷载板
YB-150
台
1
合格

7
Evd试验仪

套
1
合格

8
灌水试验

套
1
合格

十一、试验检测
本次试验段各项检测数据控制均严格按《客运专线铁路路基工程施工技术指南》、《客运专线铁路路基工程施工质量验收暂行标准》和《客运专线无砟轨道铁路工程施工质量验收暂行标准》、《铁路路基填筑工程连续压实控制技术规程》执行，具体数据见下表：
基床以下路堤填料及压实标准
压实标准
砂类土及细砾土
碎石类及粗砾土
压实系数K
≥0.92
≥0.92
地基系数K30（Mpa/m）
≥110
≥130

基床以下路堤中线至边缘距离、宽度、横坡、平整度、
厚度允许偏差、检验数量及方法
序号
检验项目
允许偏差
检验数量
检验方法
1
中线至边缘距离
±50mm
沿线路纵向每100m抽样检验5处
尺量
2
宽度
不小于设计
沿线路纵向每100m抽样检验5处
尺量
3
横坡
±0.5%
沿线路纵向每100m抽样检验5个断面
坡度尺量
4
平整度
不大于15mm
沿线路纵向每100m抽样检验10处
2.5m长直尺量测

基床以下路堤检测要求和测点布置如下：沿线路纵向每100m每压实层抽样检验压实系数K 6点，其中：左、右距路肩边线1.m处各2点，路基中部2点；每填高约0.9m抽样检验地基系数K304点，其中：距路基边线2m处左、右各1点，路基中部2点。
基床底层压实标准
压实标准
砂类土及细砾土
碎石类及粗砾土
压实系数K
≥0.95
≥0.95
动态变形模量Evd（Mpa）
≥40
≥40

基床底层顶面中线至边缘距离、宽度、横坡、平整度、
厚度允许偏差、检验数量及方法
序号
检验项目
允许偏差
检验数量
检验方法
1
中线至边缘距离
0，＋50mm
沿线路纵向每100m抽样检验5点
尺量
2
宽度
不小于设计
沿线路纵向每100m抽样检验3点
尺量
3
横坡
±0.5%
沿线路纵向每100m抽样检验2个断面
坡度尺量
4
平整度
不大于15mm
沿线路纵向每100m抽样检验10点
2.5m长直尺量测
5
厚度
±30mm
沿线路纵向每100m抽样检验3点
水准仪测
基床底层路堤检测要求和测点布置如下：沿线路纵向每100m每压实层抽样检验压实系数K 6点，其中：左、右距路肩边线1m处各2点，路基中部2点；每填高约0.9m抽样检验地基系数K30、动态变形模量Evd各4点，其中：距路基边线2m处左、右各1点，路基中部2点。
十二、试验成果
1、对不同填层厚度，不同碾压遍数的检测数据进行整理分析，绘出碾压遍数与K30值等值变化曲线关系图，确定出不同填层厚度和最优碾压遍数。
2、对不同填层厚度的合理碾压遍数进行技术经济分析比较，确定最优的填层厚度和碾压遍数。
3、根据沉降观测结果整理观测数据，绘制填筑日期与沉降量的关系曲线图，以评估工后沉降是否能满足设计要求。
4、将以上各种施工记录和检测数据加以归纳总结，写出试验报告，报监理站和业主代表审查批准。
十三、路基施工技术、质量保证措施
1、施工前按测量规定恢复中线，复测中线，复测横断面，对地形、地质变化要及时报质检工程师处理。
2、首先必须对路基填料进行室内试验,对于填料技术指标进行检验，超过规范标准的填料均禁止作为路基填料。
3、严格按设计要求对基底进行处理，并经监理工程师签字认可后,方可进行A、B料填筑。
4、填筑路堤时，采取分段分层填筑。每层填筑时路堤两侧加宽50cm，确保路堤边缘的压实度。
5、在填筑过程中,要随时检查填料的级配、最大粒径等，确保填料质量。
6、路基施工前或施工过程中，采取各种防排水措施，以路基无浸水、积水现象，确保路基的施工质量。
7、为防止路基不均匀下沉，减少工后沉降，碾压时要横向到边，纵向到底，均匀压实。
8、开展标准化作业，严格执行规范要求。
9、在施工过程中，严格按照设计和规范要求，认真接受业主及监理的指导、检查，在施工过程中抓好以下几方面的工作：
严格执行“自检、互检、交接检”的三检制，自检项目不达优质不交班，隐蔽工程未经监理检查及签证不隐蔽。
进行详细的技术交底，让施工人员明确各项工作的技术标准，在施工中认真贯彻执行。
建立健全内部质量保证体系，做好技术保证工作，以测量、试验为主。
在施工中，杜绝使用不合格材料，所有原材料、成品进场时必须有合格证，并做二次复试，符合设计和规范要求时才能投入使用。
十四、安全保证措施
1、建立安全保证体系
成立以项目经理为首，由工程技术、安全质量、设备物资和基层专职安全员等各方面的管理人员组成安全保证体系，领导和组织实施安全工作。
2、分析安全难点, 确保安全管理重点
施工机械的使用严格按照机械操作规程的有关规定执行，并持证上岗，无关人员严禁使用。
3、安全管理措施
（1）制定施工现场各类施工机械和设备的安全操作规程及安全防护标准等。
（2）建立严格的安全教育制度，坚持入场教育、坚持每周按班组召开安全工作教育会议，加强施工管理人员的安全考核，增强安全意识，避免违章指挥。使安全工作落实到每个作业人员。
（3）编制安全技术交底书，购置必备安全防护用品及设施。
（4）强化安全法制观念，严格执行安全技术交底制度，双方认可，坚持特殊工种持安全操作证上岗制度等。
（5）加强施工管理人员的安全考核，增强安全意识，避免违章指挥。
（6）进入作业区必须按标准戴好安全帽，穿戴好劳动保护用品。在便道入口处设内有车辆出入牌，以提醒过往行人及车辆。
（7）推土机、铲运机、自卸汽车、压路机等大型机械驾驶员，必须严格按照操作规程，在边坡、沟边高填方段作业时，应与边缘保持一定的距离
（8）各机在同一作业面施工，前后两机应保持一定的安全距离。机械夜间进行作业时，施工段应有足够的照明设施。
（9）各种机械、器具必须有轮有罩、有套有轴、防护装置齐全、良好，严禁超负荷或带病运转。
（10）严禁对运行中的机械设备进行修理或保养工作。
（11）加强现场施工管理，每道工序应做到现场落手清，加快施工进展，做到工完场地清，不留尾巴。
（12）所有施工标牌摆放、标识正确。
十五、 质量保证措施
进行路基试验段施工前，项目部成立了以项目经理为组长、总工、副经理为副组长的质量管理小组，主要参与人员见表如下。
质量管理小组成员表
序号
姓名
文化程度
职称
职务
1
林吉兴
本科
高级工程师
项目经理
2
殷艳军
本科
工程师
常务副经理
3
安维辉
本科
高级工程师
总工程师
4
张太极
本科
工程师
工程部副部长
5
张诗剑
本科
工程师
安质部部长
6
张天昊
专科
助理工程师
路基队技术主管
7
韩东来
专科
技术员
技术员

十六、环保措施
1、建立环境保护体系、落实环境保护的各种责任制。
2、规范施工现场的场容，保护作业环境的整洁卫生。
3、在距居民生活区较近的施工现场，须建立必要的噪声控制设施，减少对周围居民环境的影响。
4、易于引起粉尘的细料或松散料运输时，采用帆布、盖套等遮盖物覆盖。
5、受工程施工影响的一切公用设施与结构物，在施工期间应采取适当措施加以保护
6、使用机械设备时，要尽量减少噪声、废气的污染。
7、驶出施工现场的车辆应进行清理，避免携带泥土上路。
