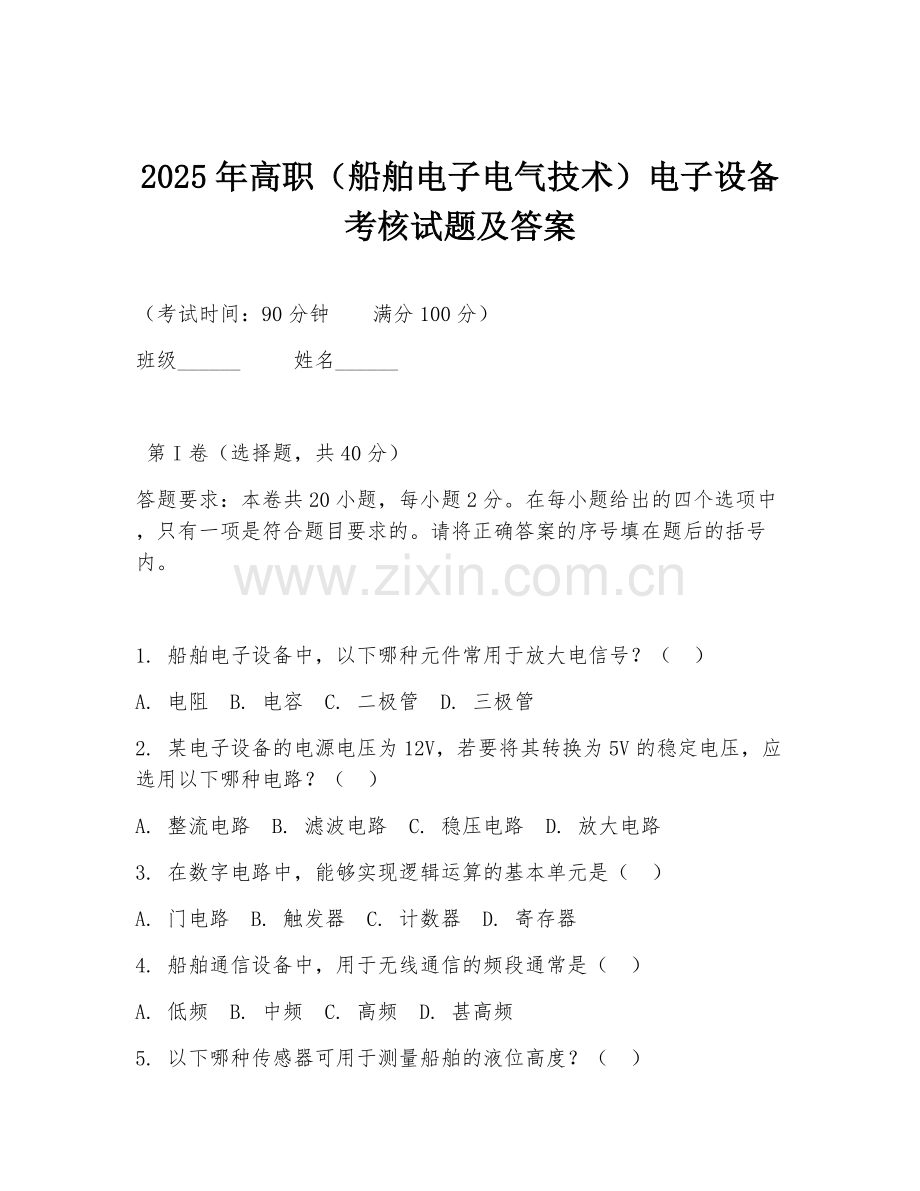

2025年高职（船舶电子电气技术）电子设备考核试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共40分）
答题要求：本卷共20小题，每小题2分。在每小题给出的四个选项中，只有一项是符合题目要求的。请将正确答案的序号填在题后的括号内。

1. 船舶电子设备中，以下哪种元件常用于放大电信号？（ ）
A. 电阻 B. 电容 C. 二极管 D. 三极管
2. 某电子设备的电源电压为12V，若要将其转换为5V的稳定电压，应选用以下哪种电路？（ ）
A. 整流电路 B. 滤波电路 C. 稳压电路 D. 放大电路
3. 在数字电路中，能够实现逻辑运算的基本单元是（ ）
A. 门电路 B. 触发器 C. 计数器 D. 寄存器
4. 船舶通信设备中，用于无线通信的频段通常是（ ）
A. 低频 B. 中频 C. 高频 D. 甚高频
5. 以下哪种传感器可用于测量船舶的液位高度？（ ）

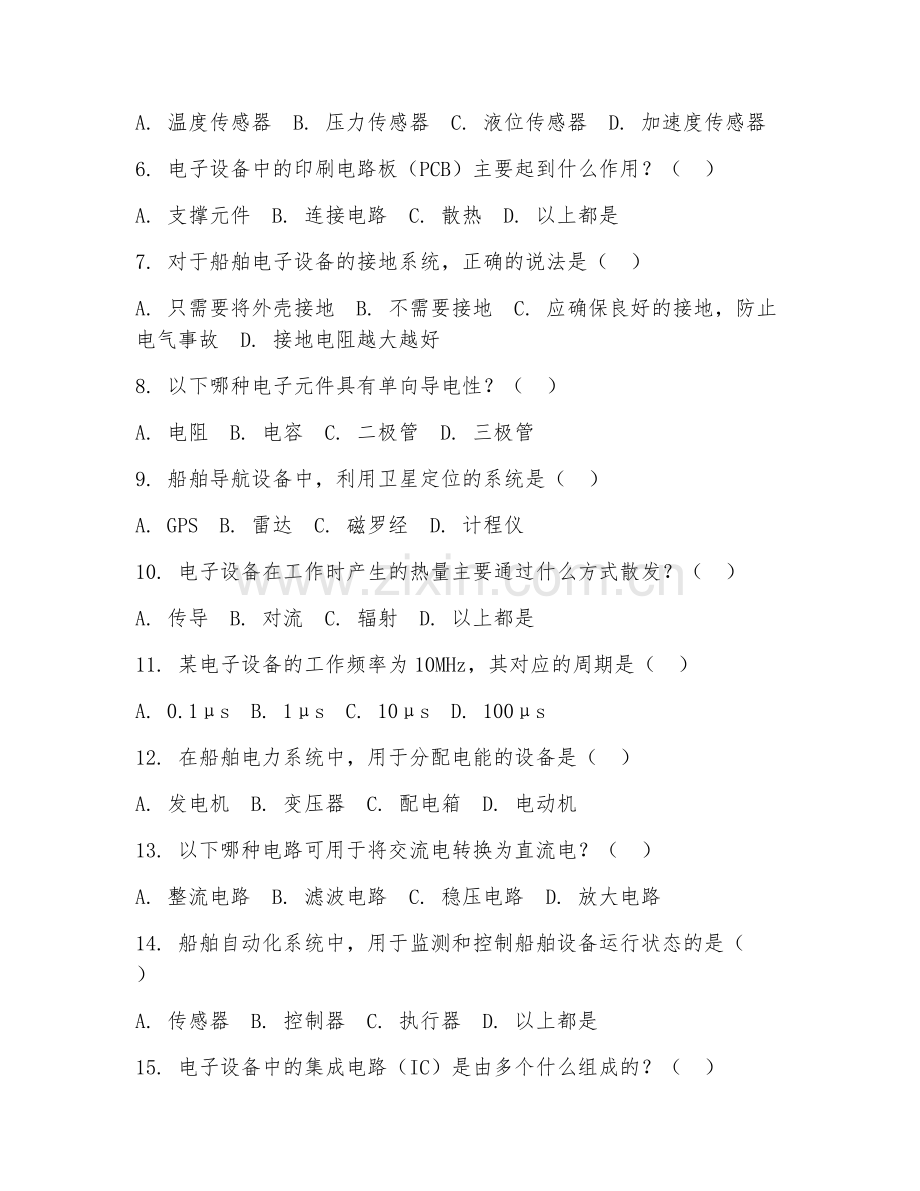

A. 温度传感器 B. 压力传感器 C. 液位传感器 D. 加速度传感器
6. 电子设备中的印刷电路板（PCB）主要起到什么作用？（ ）
A. 支撑元件 B. 连接电路 C. 散热 D. 以上都是
7. 对于船舶电子设备的接地系统，正确的说法是（ ）
A. 只需要将外壳接地 B. 不需要接地 C. 应确保良好的接地，防止电气事故 D. 接地电阻越大越好
8. 以下哪种电子元件具有单向导电性？（ ）
A. 电阻 B. 电容 C. 二极管 D. 三极管
9. 船舶导航设备中，利用卫星定位的系统是（ ）
A. GPS B. 雷达 C. 磁罗经 D. 计程仪
10. 电子设备在工作时产生的热量主要通过什么方式散发？（ ）
A. 传导 B. 对流 C. 辐射 D. 以上都是
11. 某电子设备的工作频率为10MHz，其对应的周期是（ ）
A. 0.1μs B. 1μs C. 10μs D. 100μs
12. 在船舶电力系统中，用于分配电能的设备是（ ）
A. 发电机 B. 变压器 C. 配电箱 D. 电动机
13. 以下哪种电路可用于将交流电转换为直流电？（ ）
A. 整流电路 B. 滤波电路 C. 稳压电路 D. 放大电路
14. 船舶自动化系统中，用于监测和控制船舶设备运行状态的是（ ）
A. 传感器 B. 控制器 C. 执行器 D. 以上都是
15. 电子设备中的集成电路（IC）是由多个什么组成的？（ ）
A. 晶体管 B. 电阻 C. 电容 D. 二极管
16. 对于船舶电子设备的电磁兼容性（EMC），以下说法正确的是（ ）
A. 不需要考虑 B. 应采取措施减少电磁干扰 C. 电磁干扰越大越好 D. 只需要考虑设备自身的电磁兼容性
17. 船舶电子设备中，用于存储数据的部件是（ ）
A. 内存 B. 硬盘 C. 闪存 D. 以上都可以
18. 以下哪种通信方式属于有线通信？（ ）
A. 无线电通信 B. 光纤通信 C. 卫星通信 D. 蓝牙通信
19. 船舶电子设备的安装位置应考虑以下哪些因素？（ ）
A. 通风散热 B. 便于操作维护 C. 电磁干扰 D. 以上都是
20. 在电子设备的故障排查中，常用的方法是（ ）
A. 观察法 B. 测量法 C. 替换法 D. 以上都是

第II卷（非选择题，共60分）
21. （10分）简述船舶电子设备中电源电路的组成及各部分的作用。
22. （10分）说明数字电路中与门、或门、非门的逻辑功能，并分别写出其逻辑表达式。
23. （10分）船舶通信设备有哪些常见类型？各有什么特点和应用场景？
24. （15分）阅读材料：某船舶电子设备在运行过程中出现故障，表现为显示屏黑屏。经过初步检查，发现电源指示灯亮，但设备无任何反应。请分析可能导致该故障的原因，并提出相应的排查和解决方法。
25. （15分）材料：随着船舶自动化程度的不断提高，电子设备在船舶上的应用越来越广泛。然而，电子设备的增多也带来了电磁干扰等问题。请结合所学知识，谈谈如何提高船舶电子设备的电磁兼容性。

答案：
1. D
2. C
3. A
4. D
5. C
6. D
7. C
8. C
9. A
10.D
11.A
12.C
13.A
14.D
15.A
16.B
17.D
18.B
19.D
20.D
21. 船舶电子设备中电源电路一般由变压器、整流电路、滤波电路和稳压电路组成。变压器用于将输入的交流电压转换为合适的交流电压；整流电路将交流电转换为直流电；滤波电路滤除直流电中的交流成分，使输出电压更加平滑；稳压电路保证输出电压在不同负载和输入电压变化时保持稳定，为设备提供稳定的直流电源。
22. 与门：当所有输入为1时，输出为1，否则输出为0，逻辑表达式为Y = A·B。或门：只要有一个输入为1，输出就为1，逻辑表达式为Y = A + B。非门：输入为1时输出为0，输入为0时输出为1，逻辑表达式为Y = A̅。
23. 常见的船舶通信设备有甚高频无线电话（VHF），特点是通信距离近但适合近距离船舶间通信，用于船舶近距离语音通信和避让等；中频无线电通信设备，通信距离较远，可用于船岸间通信等；卫星通信设备，能实现全球通信，用于远洋船舶与陆地的远距离通信等。
24. 可能原因：显示屏损坏、显示驱动电路故障、设备内部其他电路故障影响了显示屏供电等。排查方法：首先检查显示屏连接线路是否松动；用替换法更换显示屏看是否恢复正常；测量显示驱动电路的关键信号是否正常。解决方法：若显示屏损坏则更换显示屏；若驱动电路故障则维修或更换驱动电路；若是其他电路问题则进一步排查并修复相关故障。
25. 提高船舶电子设备电磁兼容性可从以下方面着手：合理布局电子设备，避免相互干扰；采用屏蔽技术，对敏感设备进行屏蔽，减少电磁辐射和外界干扰；优化电路设计，降低信号传输中的电磁干扰；对设备进行电磁兼容性测试，根据测试结果改进设备性能；在船舶上设置良好的接地系统，确保电磁干扰能有效导入大地。
