建筑工程概预算：第十章--混凝土及钢筋混凝土工程.pptx

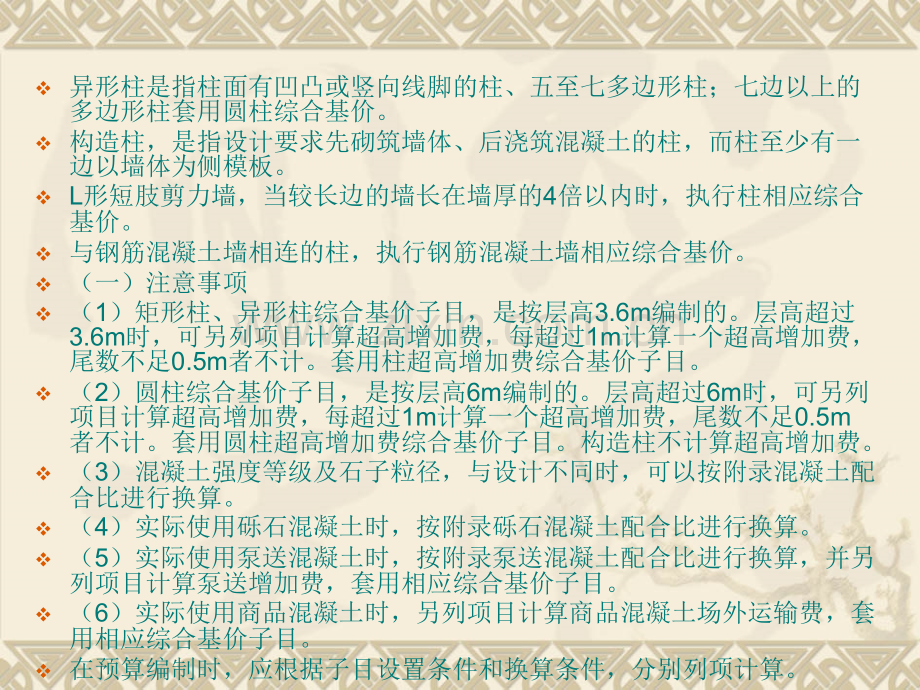

第一节 现浇混凝土工程 v现浇混凝土构件工程量，除注明按水平、垂直投影面积计算外，均按图示尺寸以“m3”计算，不扣除钢筋、铁件、螺栓等所占体积。v现浇混凝土墙、板工程量计算时，均不扣除面积在0.3m2以内孔洞的混凝土体积；面积超过0.3m2的孔洞，其混凝土体积应予扣除，但留孔所需工料不另增加。v现浇钢筋混凝土梁（不包括圈梁）、板、柱、墙的工具式钢模板是按层高3.6m编制的。层高超过3.6m的可计算超高增加费，每超过1m计算一个超高增加费，尾数不足0.5m者不计，套用超高增加费相应子目。v现浇梁、板、基础梁、地圈梁、挑檐、墙、栏板、楼梯等是弧形或折形时，可以调整，按相应综合基价中模板料乘以系数1.3，模板人工乘以系数1.25。圆弧形带型基础，其圆弧部分，可以按相应综合基价中模板料及模板人工乘以系数1.20。v下面分别讲述现浇钢筋混凝土柱、梁、板、墙等的工程量计算及综合基价套用。v一、现浇钢筋混凝土柱一、现浇钢筋混凝土柱v现浇混凝土柱综合基价中，柱划分为矩形柱、异形柱、圆形柱和构造柱四大类。其中，矩形柱综合基价根据柱断面周长不同，划分为1.2m以内、1.8m以内、1.8m以外三个综合基价子目；异形柱不分断面大小，综合为一个综合基价子目。圆形柱综合基价根据柱直径不同，划分为0.5m以内、0.5m以外两个综合基价子目；构造柱不分断面形式及大小，综合为一个综合基价子目。v异形柱是指柱面有凹凸或竖向线脚的柱、五至七多边形柱；七边以上的多边形柱套用圆柱综合基价。v构造柱，是指设计要求先砌筑墙体、后浇筑混凝土的柱，而柱至少有一边以墙体为侧模板。vL形短肢剪力墙，当较长边的墙长在墙厚的4倍以内时，执行柱相应综合基价。v与钢筋混凝土墙相连的柱，执行钢筋混凝土墙相应综合基价。v（一）注意事项v（1）矩形柱、异形柱综合基价子目，是按层高3.6m编制的。层高超过3.6m时，可另列项目计算超高增加费，每超过1m计算一个超高增加费，尾数不足0.5m者不计。套用柱超高增加费综合基价子目。v（2）圆柱综合基价子目，是按层高6m编制的。层高超过6m时，可另列项目计算超高增加费，每超过1m计算一个超高增加费，尾数不足0.5m者不计。套用圆柱超高增加费综合基价子目。构造柱不计算超高增加费。v（3）混凝土强度等级及石子粒径，与设计不同时，可以按附录混凝土配合比进行换算。v（4）实际使用砾石混凝土时，按附录砾石混凝土配合比进行换算。v（5）实际使用泵送混凝土时，按附录泵送混凝土配合比进行换算，并另列项目计算泵送增加费，套用相应综合基价子目。v（6）实际使用商品混凝土时，另列项目计算商品混凝土场外运输费，套用相应综合基价子目。v在预算编制时，应根据子目设置条件和换算条件，分别列项计算。v（二）柱工程量的计算v柱工程量，按体积以“m3”计算。其体积，按设计柱断面积乘以柱高计算。依附柱上的牛腿的体积并入柱身体积计算。v柱工程量设计断面积柱高v1柱高的确定v有梁板的柱高，应自柱基（或楼板）表面算至上层楼板表面。v无梁板的柱高，应自柱基（或楼板）表面算至柱帽下表面。v框架柱的柱高，有楼隔层者应自柱基上表面或楼板上表面至上一层的楼板上表面，无楼隔层者应自柱基上表面至柱顶高度计算。依附柱上的牛腿体积应并入柱身体积计算。v构造柱的柱高，应自柱基（或地圈梁）上表面算至柱顶面；如需分层计算时，首层构造柱高应自柱基（或地圈梁）上表面算至上一层圈梁上表面，其他各层为各楼层上下两道圈梁上表面之间的距离。若构造柱上、下与主、次梁连接则以上下主次梁间净高计算柱高。v2断面面积的确定v矩形柱、圆形柱，均以设计图示断面尺寸计算断面面积。v构造柱按设计图示尺寸（包括与砖墙咬接部分在内）计算断面面积。v图图101 柱高的确定柱高的确定v（a）有梁板；（）有梁板；（b）无梁板；）无梁板；（c）框架柱；（）框架柱；（d）构造柱）构造柱v3工程量计算应注意v超高增加费的工程量，为超高层的柱工程量。v泵送增加费可按单位工程统一计取。若局部采用泵送混凝土时，应将其工程量单列项目计算。v商品混凝土场外运输费，可按单位工程统一计取。v例例l01 若图101（a）中，现浇钢筋混凝土柱断面尺寸为400mm600mm，柱高5.6m，若层高4.5m，混凝土为C20（40），试计算综合基价合计。v解解 （1）现浇钢筋混凝土柱：柱子断面周长为2m，因此，应执行矩形柱，断面周长1.8m以外522子目。综合基价为9948.76元10m3。v现浇钢筋混凝土柱工程量0.40.65.61.3440.134（10m3）v现浇钢筋混凝土柱综合基价合计：0.1349948.761333.13（元）v（2）现浇钢筋混凝土柱超高：层高为4.5，应计算钢筋混凝土柱超高增加费，执行综合基价569，综合基价为113.83元10m3。v超高增加费综合基价合计：0.134113.8315.25（元）v（3）柱子综合基价合计为：1333.1315.251348.38（元）v例例102 试计算图102所示混凝土构造柱体积。已知柱高为2.9m，断面尺寸为240mm360mm，与砖墙咬接为60mm。v解解 设嵌入一砖墙内的构造柱体积为V1，嵌入一砖半墙内的构造柱体积为V2，则：v图图102 某工程构造柱示意图某工程构造柱示意图vVV1 V2vV1（0.120.062）0.242.900.104（m3）vV2（0.2420.062）0.242.900.209（m3）vV0.1040.2090.313（m3）v二、现浇钢筋混凝土梁二、现浇钢筋混凝土梁v现浇混凝土梁综合基价中，梁划分为基础梁、单梁和连续梁、异形梁、圈梁、过梁、叠合梁、桁架等七大类。v基础梁，是指直接以独立基础或柱为支点的梁。一般多用于不设条形基础时墙体的承托梁。v单梁、连续梁，是指梁上没有现浇板的矩形梁。v异形梁，是指梁截面为T、十、工形，梁上没有现浇板的梁。v圈梁，是指以墙体为底模板浇筑的梁。包括以墙体为底模浇筑的框架梁、连系梁。v过梁，是指在墙体砌筑过程中，门窗洞口上同步浇筑的梁。v叠合梁，是指在预制梁上部预留一定高度，甩出钢筋，待楼板安装就位后加绑钢筋，再浇灌混凝土的梁。v层高超过3.6m时，单梁、连续梁和异形梁，可另列项目计取超高增加费，套用梁超高增加费综合基价子目，计算规定同矩形柱。其他各种梁，均不另计取超高增加费。v其他换算规定，同矩形柱。v（一）注意事项v（1）现浇钢筋混凝土弧形梁或折线形梁，综合基价没有直接设立子目，可执行相应综合基价，模板人工、模板料按前述规定执行。v（2）现浇钢筋混凝土薄腹梁，执行异形梁综合基价子目。v（3）空心板端头叠合梁，执行叠合梁综合基价子目，但应扣除模板部分费用。v（4）素混凝土圈梁套用钢筋圈梁子目，但应扣除钢筋部分费用。v（5）变截面梁，执行异形梁综合基价子目。v（6）现浇混凝土单梁、连续梁、异形梁，若与楼板整浇一体时，单梁、连续梁、异形梁等不能单独列项计算，其体积并入现浇板工程量内，执行现浇板综合基价。v（7）地圈梁，仍执行圈梁综合基价子目。v（8）L形圈梁执行圈梁综合基价子目，模板人工乘以系数1.08。v（9）单梁、连续梁侧面带挑出墙面的挑口时，突出宽度在12cm以内者，挑出部分与梁合并，仍执行梁的综合基价；宽度在12cm以上者，突出墙外部分另列项目，执行挑檐综合基价。v（10）阳台梁突出阳台水平投影部分的挑口造型，突出部分另列项目，执行异形梁综合基价。v（二）梁的工程量的计算v1单梁、连续梁v工程量梁长设计断面面积v梁长的计算规定：梁与柱（不包括构造柱）交接时，梁长算至柱侧面；主、次梁交接时，次梁长度算至主梁的侧面；梁与墙交接时，伸入墙内的梁头包括在梁的长度内计算。v现浇梁垫，其体积并入梁内计算。v2T、十、工形异形梁v工程量梁长设计断面面积v梁长的计算规定，同单梁、连续梁。3变截面梁（异形梁）（如图103）v图图103 带挑梁的单梁示意图带挑梁的单梁示意图v工程量工程量L2（h1h2）bv式中，式中，h1、h2分别为变截面分别为变截面部分两头的高度；部分两头的高度；vL2变截面部分的长；变截面部分的长；vb变截面梁的宽度。变截面梁的宽度。v变截面梁梁长为变截面部分的长度。与变截面部分连接的梁，应根据其结构特征另列项目计算，套用相应的单梁、连续梁、过梁、圈梁综合基价。若相连的为T、十、工异形梁时，则工程量合并计算，执行异形梁综合基价。v4圈梁、过梁v工程量梁长设计断面面积v梁长按设计图示长度计算。圈梁代过梁者，过梁部分应与圈梁部分分别列项，其过梁长度按门、窗洞口外围宽度两端共加50cm计算，分别套用圈梁和过梁综合基价子目。v阳台、雨篷、挑梁等嵌入墙内的梁，按圈梁列项计算。v空门洞、空圈上的梁，应按过梁列项计算，不能按单梁列项计算。v圈梁、过梁与主、次梁或柱（包括构造柱）交接者，圈、过梁长度应算至主、次梁或柱的侧面。圈梁与现浇板整浇时，板算至圈梁侧面，圈梁部分仍应单独列项计算，执行圈梁综合基价。v5叠合梁v叠合梁工程量，如图104中（a）所示为叠合梁，按设计图示的第二次灌浇部分的体积以“m3”计算。v图104（b）为空心板端头后浇带，不能执行叠合梁综合基价。v例例103 如图105所示挑梁10根，现浇混凝土C30（40），尺寸如图示，试计算挑梁综合基价合计。解解 挑梁挑出部分为变截面梁，应执行异形梁定额529子目；压墙部分应执行圈梁综合基价530子目，应分别列项计算。v（a）叠合梁；（b）空心板端头后浇带v 图图105 挑梁示意图挑梁示意图v综合基价综合基价529子目、子目、530子目中混凝土均为子目中混凝土均为C20（40），设计挑梁混凝土为），设计挑梁混凝土为C30（40），），因此，应对因此，应对529、530子目基价进行换算。子目基价进行换算。va挑梁挑出部分：工程量（挑梁挑出部分：工程量（1.500.24012）（0.20.35）10v0.99（m3）0.099（10m3）v529换后基价换后基价10976.12（163.21143.68）10.1511174.35（元（元10m3）v挑出部分综合基价合计挑出部分综合基价合计11174.350.0991106.26（元）（元）vb挑梁压墙部分：挑梁压墙部分：v工程量工程量2.00.2400.35101.68（m3）0.168（10m3）v530换后基价换后基价6288.29（163.21143.68）10.156486.52（元（元10m3）v压墙部分综合基价合计压墙部分综合基价合计6486.520.1681089.74（元）（元）v所以，所以，10根挑梁的综合基价合计为：根挑梁的综合基价合计为：v1106.261089.742196（元）（元）v三、现浇钢筋混凝土板三、现浇钢筋混凝土板v（一）综合基价子目设置及换算条件v现浇混凝土板综合基价中，板分为有梁板、无梁板、平板、现浇板缝、筒壳、双曲薄壳等六大类。其中，有梁板、平板及预制板间补现浇板缝综合基价又根据板厚不同，划分10cm以内和10cm以外两个综合基价子目。v有梁板，是指梁（包括主、次梁）与板整浇构成一体并至少有三边是以承重梁支承的板。v无梁板，是指不带梁而直接用柱头支承的板。v平板，是指无柱、梁支撑，而直接由墙（包括钢筋混凝土墙）承重的板。v筒壳，是指筒状薄壳屋盖。v双曲薄壳，是指筒壳以外的曲线形薄壳屋盖。v预制板间补现浇板缝，是指设计图纸中，空心板之间板缝宽度（指下口宽度）在2cm以上、15cm以内的现浇混凝土板带。v换算条件同现浇单梁。v（二）注意事项v（1）有梁板中的弧形梁，可按规定另列项目计算模板人工、模板料增加费，仍套用有梁板综合基价子目。工程量按弧形梁体积以“m3”计算。v（2）挑出墙面（外墙皮）长度在1.5m以上的现浇带梁大雨篷，执行有梁板综合基价。但压入墙内部分，另列项目计算。v（3）挑出墙面（外墙皮）长度1.5m以上的现浇带梁阳台，执行有梁板综合基价。但压入墙内部分，另列项目计算。v（4）柱支撑的现浇带梁阳台、雨篷，不论挑出长度多少，均执行有梁板综合基价。但压入墙内部分，另列项目计算。v（5）柱头支撑的无梁大雨篷，应执行无梁板定额。压入墙内部分另列项目计算。v（6）梁、板整浇的框架梁外的悬挑部分，并入有梁板工程量内计算。v（7）斜坡现浇混凝土屋面有梁板，仍执行有梁板综合基价。但坡度超过14（即2634）时，相应综合基价子目的总工日及模板料乘以系数1.30。v（8）在房屋开间上设置梁，而现浇板两边或三边由墙（包括钢筋混凝土墙）承重者，不能视为有梁板，执行平板综合基价，其工程量按梁及平板体积之和计算。v（9）补现浇板缝宽度在15cm以上时，执行平板综合基价。板缝宽度在2cm以内者，按空心板灌缝列项，执行第六分部相应综合基价。v（10）板与圈梁连接时，板算至圈梁的侧面。v（11）板与挑檐天沟连接时，按墙外皮为分界线。v（12）有多种板连接时，应以墙的中心线为分界线，分别列项计算。伸入墙内的板头，并入板内计算。v（二）板工程量的计算v有梁板工程量，按梁、板体积之和以“m3”计算。v无梁板工程量，按板和柱帽体积之和以“m3”计算。周边带围梁者，并入无梁板工程量内计算。v平板工程量，按板的体积以“m3”计算。v筒壳、双曲薄壳工程量，按设计图示尺寸以“m3”计算。v预制板间补现浇板缝工程量，按设计板长乘以板缝宽度乘以板厚以“m3”计算。v（三）钢筋混凝土后浇带v钢筋混凝土主体与裙房之间不设置沉降缝，梁板钢筋连为一体，并同时施工。但在混凝土浇筑时按照图纸设计规定，主体与裙房连接的梁、板混凝土留置一定宽度不浇筑，待主体结构达到设计要求的高度后再浇筑。这部分最后浇筑的混凝土，由于是带状的，所以称为后浇带。设计上，其混凝土强度等级通常比原混凝土提高一级。v后浇带，设计混凝土强度等级与原混凝土相同时，则只需另列项目计算后浇带增加费，混凝土并入相应有梁板项目。若不同时，后浇带混凝土应单列项目执行有梁板基价，并同时列项计算后浇带增加费。v四、现浇钢筋混凝土墙四、现浇钢筋混凝土墙v现浇钢筋混凝土墙综合基价中，墙划分为一般钢筋混凝土墙、大钢模板墙、挡土墙及地下室墙三类，共七个综合基价子目。其中，一般钢筋混凝土墙按墙厚分为10cm以内、20cm以内、30cm以内、30cm以上等四个综合基价子目，并规定，墙厚超过50cm时相应综合基价子目中模板部分费用乘以系数0.75。又增设了挡土墙及地下室墙，分为毛石混凝土、无筋混凝土两个综合基价子目。v（一）注意事项v短肢剪力墙的规定在本节现浇混凝土柱部分已讲述。v与钢筋混凝土墙相连的柱及墙中的圈梁、过梁及外墙八字角加强，执行墙综合基价。v大钢模板墙，是指用大型工具式钢模板浇筑的钢筋混凝土墙。大型工具式模板，一个墙面采用一块，周转使用，多用于墙体全为钢筋混凝土墙的剪力墙结构。v毛石混凝土、无筋混凝土挡土墙及地下室墙和大钢模板钢筋混凝土墙不分墙厚，均执行相应综合基价子目。v墙、间壁墙、电梯井墙、挡土墙、地下室墙等钢筋混凝土墙，均执行相应墙厚的钢筋混凝土墙综合基价。v换算条件，同现浇单梁。v（二）钢筋混凝土墙工程量的计算v各种墙体工程量，均按体积以“m3”计算。应扣除门窗洞口面积及0.3m2以上的孔洞面积所占的体积。与墙体相连的柱及墙中的圈梁、过梁及外墙八字角处应并入墙体积内计算。v 图图106 某框架结构示意图（单位：某框架结构示意图（单位：mm）v例例104 如图106所示，某写字楼全框架结构，现浇楼板。结构尺寸：框架柱500mm500mm，主梁（DL）400mm700mm，连续梁（LL1LL2）300mm600mm，楼板厚l20mm，采用混凝土C30（20），水泥42.5级。配筋与定额含量一致。底层柱基顶面至楼板上表面5.4m，层高4.8m，28层层高均为3.3m。试计算框架柱和楼板的综合基价合计。v解解（1）工程量计算：v底层现浇柱工程量：vV柱15.400.500.5011574.25（m3）7.425（10m3）v28层现浇柱工程量：vV柱23.30.50.5557317.63（m3）31.763（10m3）v底层现浇有梁板工程量（有梁板超高工程量）：vVDL0.40（0.70.12）（240.504）1156.14（m3）vVLL10.30（0.600.12）（720.5010）548.24（m3）vVLL20.30（0.600.12）（720.4010）439.17（m3）vV板24.572.50.120.500.500.1255（7.20.5）0.11020.12（60.5）0.05420.12209.63（m3）v所以，底层有梁板工程量（有梁板超高工程量）为vV156.1448.2439.17209.63353.18（m3）35.32（10m3）v28层现浇有梁板工程量：vV2V1735.327247.24（10m3）v柱模板超高工程量：vV柱14.80.500.5011566（m3）6.6（10m3）v（2）综合基价套用及基价换算：v现浇柱柱周长为2m，执行522子目。混凝土强度为C30（40），与综合基价规定不符，需对基价进行换算。v混凝土强度等级换算：522换后基价9948.76（163.21143.68）10.15v10099.89（元10m3）v现浇有梁板板厚120mm，应执行542子目。v混凝土强度等级换算：542换后基价8370.06（163.21143.68）10.15v8521.19（元10m3）v底层现浇柱超高，需计算超高费用：v柱超高费综合基价执行569子目，综合基价为113.83元10m3。板超高费综合基价执行572子目，综合基价为138.23元10m3。v（3）综合基价合计：v现浇柱综合基价（7.42531.763）10099.89395693.49（元）v现浇有梁板综合基价（35.32247.24）8521.192407747.45（元）v柱超高费综合基价：6.6113.83751.28（元）v板超高费综合基价：35.32138.234882.28（元）v综合基价合计：395693.492407747.45751.284882.282809074.50（元）v五、现浇钢筋混凝土楼梯五、现浇钢筋混凝土楼梯v综合基价中，分别设置了现浇整体楼梯、踏步式悬挑旋转楼梯综合基价子目。弧线型螺旋艺术楼梯，执行踏步式悬挑旋转楼梯综合基价子目。v整体楼梯，是指现浇混凝土直形普通楼梯。v踏步式悬挑旋转楼梯，是指围绕柱子悬挑旋转的螺旋楼梯。v弧线型螺旋艺术楼梯，是指以楼层框架梁或单梁为支撑的悬空弧线型螺旋楼梯。v（一）注意事项v（1）混凝土强度等级、石子种类及粒径、泵送、商品混凝土等的换算同前。v（2）混凝土用量与设计不同时，允许调整。v（二）楼梯工程量的计算v1整体楼梯工程量v整体楼梯工程量，应分层按其露明面尺寸的水平投影面积以“m2”计算。不扣除宽度小于500mm的楼梯井的面积，伸入墙内部分不另增加。楼梯水平投影面积包括休息平台、平台梁、斜梁、楼梯板、踏步及楼梯与楼板连接的梁。v图图107 楼梯计算示意图楼梯计算示意图v若楼梯与楼板相连时，其水平长度算至与楼板相连接的梁的外侧面，如图107。若休息平台为现浇平台梁、铺空心板时，其水平长度算至与空心板相邻的梁外侧面，但支撑空心板的平台梁另行列项目计算。v计算方法如下：v当Y50cm时，投影面积ALv当Y50cm时，投影面积（AL）（XY）v式中，X楼梯井长度；vY楼梯井宽度；vA楼梯间净宽；vL楼梯间长度。v2踏步式悬挑旋转楼梯工程量v踏步式悬挑旋转楼梯工程量，按其水平投影面积以“m2”计算。不扣除柱所占面积，但柱应另外列项计算，执行柱相应综合基价。v若楼梯与楼板相连时，应算至与楼板相连的梁的内侧面，梁另外列项计算。v3弧线型螺旋艺术楼梯工程量v弧线型螺旋艺术楼梯工程量，按其水平投影面积以“m2”计算。其水平投影面积仅包括螺旋梯段，两端楼梯梁应另列项目计算，并入相应项目工程量。v（三）楼梯混凝土量差调整v楼梯混凝土的预算用量与综合基价用量不同时，混凝土量允许调整，其他不变。调整方法如下：v混凝土综合基价用量工程量综合基价子目含量v混凝土预算用量混凝土图示用量（11.5%）v混凝土量差调整量预算用量综合基价用量v混凝土量差调整值混凝土调整量混凝土综合基价单价 v式中，调整量若为正值，则表示综合基价用量不够，应予以调增；若为负值；则表示综合基价用量太多，应予以调减。v整体楼梯的混凝土图示用量，包括现浇休息平台、平台梁、斜梁、楼梯板、踏步及楼梯与楼板（或空心板）连接的梁等在内的外露及伸入墙内部分的图示混凝土量。v踏步式悬挑旋转楼梯及弧线型螺旋艺术楼梯的混凝土图示用量，为梯段的图示混凝土量（包括梯段边梁）。v六、现浇钢筋混凝土阳台、雨篷六、现浇钢筋混凝土阳台、雨篷v综合基价中，设置了雨篷、顶层阳台上现浇雨篷、直形阳台、弧形阳台等四个综合基价子目。v换算条件同楼梯。v（一）注意事项v（1）现浇挑梁上铺预制空心板的阳台、雨篷，不能套用阳台、雨篷综合基价，应按挑梁和空心板分别列项计算，执行相应综合基价。v（2）柱头支承的无梁大雨篷，执行无梁板综合基价。v（3）挑出墙面长度1.5m以上的现浇梁、板式阳台，执行有梁板综合基价。v（4）有柱支撑的现浇梁板阳台，不论挑出长度多少，均执行有梁板综合基价。v（5）雨篷上带有钢筋混凝土立板时，立板部分另列项目计算，执行挑檐综合基价子目。v（6）出墙面长度1.5m以上的现浇带梁大雨棚，执行有梁板综合基价。v（二）阳台、雨篷工程量的计算v阳台、雨篷工程量，按伸出墙外的水平投影面积以“m2”计算。伸出墙外的牛腿已包括在综合基价内，不另计算，但嵌入墙内的梁，按相应综合基价执行。v七、其他现浇钢筋混凝土工程七、其他现浇钢筋混凝土工程v1现浇混凝土台阶v现浇混凝土台阶工程量，应按其水平投影面积以“m2”计算，执行台阶综合基价子目。若台阶与平台连接时，其分界线为最上层踏步外沿加30cm.。v综合基价中不包括垫层和面层。v2现浇混凝土栏板v现浇混凝土栏板工程量，按垂直投影面积（包括伸入墙内部分）以“m2”计算，执行栏板综合基价子目。v楼梯、台阶的栏板斜段长度设计图纸无标注长度尺寸时，可按水平投影长度乘以1.15系数计算。v挑檐处栏板，高度在40cm以内及下挂板（不含梁）厚10cm以内者，并入挑檐工程量。v弧形栏板，按相应规定执行。v3现浇湿凝土栏杆v现浇混凝土栏杆工程量，按设计图示净长度，以“延长米”计算，执行栏杆综合基价子目，伸入墙内长度已综合在定额中。v楼梯、台阶的栏杆斜段长度设计图纸无标注长度尺寸时，可按水平投影长度乘以1.15系数计算。v换算条件同楼梯。v4现浇混凝土扶手v现浇混凝土扶手工程量，按设计图示长度（包括伸入墙内部分）以“延长米”计算，执行扶手综合基价子目。v楼梯、台阶的扶手斜段长度，设计图纸无标注长度尺寸时，可按水平投影长度乘以1.l5系数计算。v换算条件同楼梯。v5现浇混凝土挑檐天沟v现浇混凝土挑檐天沟工程量，按其设计图示尺寸以“m2”计算。执行相应综合基价子目。v挑檐天沟与屋面板连接时，按外墙皮为分界线；与圈梁连接时，按圈梁外皮为分界线。v檐高4.5m以下的挑檐板，套用平板相应综合基价。v雨篷上带的钢筋混凝土立板，套用挑檐天沟综合基价子目。v其他换算同单梁（超高除外）。v6现浇混凝土压顶v现浇混凝土压顶工程量，按设计图示尺寸以“m3”计算。执行相应综合基价子目。v换算条件同单梁（超高除外）。v7现浇零星构件v现浇零星构件综合基价子目，适用于每件体积在0.05m3以内，而综合基价未列项目的构件。v工程量均按设计图示尺寸以“m3”计算。第二节 预制混凝土工程v预制混凝土构件按其制作地点不同分为现场预制和构件加工厂预制两种。对于构件在预制加工厂制作的预制混凝土工程，在编制预算时，应分别按综合基价第五分部、第六分部的有关规定，列项计算构件的制作、运输、安装及灌缝等内容。对于现场预制的预制混凝土工程，在编制预算时，应分别按综合基价第五分部、第六分部的有关规定，列项计算构件的制作、安装及灌缝等内容；若构件的制作地点至安装地点间的水平就位距离大于15m，可按有关规定增列构件运输内容。v一、预制混凝土构件的制作一、预制混凝土构件的制作v（一）注意事项v1混凝土的强度等级，与综合基价不同时，允许换算；v2混凝土使用的石子种类、粒径，与综合基价不同时，允许换算；v3现场制作的预制混凝土构件，实际使用商品混凝土时，可另列项目计算商品混凝土场外运输费。v4综合基价中，以“m3”、“m2”计算工程量的项目，混凝土用量与综合基价不同时，可另列项目进行混凝土量差调整，其他不变。v5设计钢筋铁件用量与综合基价用量不同时，以单位工程为单位统一进行钢筋、铁件量差调整。v6预制构件实际采用蒸汽养护时，其费用另行增加。v（二）预制混凝土构件制作工程量计算总规则v预制混凝土构件制作工程量等于按施工图计算出的数量加上各类构件的额定损耗率，其计算公式为：v预制构件制作工程量按施工图算出的数量（1构件损耗率）v构件的额定损耗率是混凝土构件运输、堆放损耗及安装损耗，其制作损耗已包含在定额中，不得另计。表101为各类构件的损耗率。表表101 各类构件损耗率各类构件损耗率（三）预制混凝土柱制作预制混凝土柱综合基价，根据构造划分为矩形柱、工形柱、双肢柱、空格柱、空心柱、围墙柱等六大类。每一类不分断面大小和长短，均综合为一个综合基价子目。1预制混凝土柱制作工程量的计算预制混凝土柱制作工程量，按图示尺寸的混凝土体积以“m3”计算。柱伸出的牛腿并入柱身计算，钢牛腿按铁件计算。2预制柱制作工程量与运输、安装工程量的关系柱制作工程量柱运输工程量柱安装工程量围墙柱制作、运输工程量，另计1.5%损耗率。v工程量计算时，为便于一数多用，减少计算工作量，应结合预制柱的运输类别划分及安装综合基价子目的设置条件计算。一般多采用先分别算出每一规格柱的体积，最后合并的方法。v预制柱在运输时，柱长6m以内为二类构件，614m为三类构件，l4m以上另行处理。单件重量超过40t（即16m3）时，另行处理。v预制柱在安装时，按单件体积在3m3以内、8m3以内、15m3以内划分。v例例105 试计算图108所示预制钢筋混凝土工形柱的工程量。v解解 根据计算规则，应计算图示工形柱的实体积，牛腿并入柱身体积。所以vV柱（5.70.40.25）0.60.43.050.40.40.25（0.250.4）0.42（0.146）0.350.35（0.350.4）（3.553.6）0.43.621.709（m3）v图图108 预制柱示意图预制柱示意图 v（四）预制混凝土梁制作v预制混凝土梁综合基价，设置了一般预制梁、先张法预应力梁、后张法预应力梁等三大类。其中，一般预制梁设置了矩形梁、异形（T、工、十）梁、基础梁、过梁、吊车梁、托架梁等六个分项，除吊车梁又细分为T形吊车梁和鱼腹式吊车梁外，其余每个分项不分断面大小和长度，均综合为一个综合基价子目；先张法预应力梁仅设置了矩形梁综合基价子目；后张法预应力梁设置了T形吊车梁、鱼腹式吊车梁和托架梁等三个综合基价子目。v1预制梁制作工程量的计算v预制梁制作工程量，按图示尺寸的混凝土体积以“m3”计算。预制过梁，另加1.5%的损耗率。v2制作工程量与运输、安装工程量的关系v过梁制作工程量过梁运输工程量过梁安装工程量（11.5%）v其他梁制作工程量运输工程量安装工程量v（五）预制混凝土板制作v预制混凝土板综合基价，分别设置了一般预制板和先张法预应力板两大类。其中，一般预制板设置了平板、槽形板单肋板、大型屋面板及双T板、天沟挑檐板、地沟盖板、架空隔热板、网架板等七个分项；先张法预应力板设置了平板、槽形板、肋形板、大型屋面板、双T板、天沟挑檐板、空心板、拱板等六个分项，其中空心板又按长度分4m以内、4m以外设置两个子目。v1预制板制作工程量的计算v预制板制作工作量，按图示尺寸的混凝土体积加上额定损耗量以“m3”计算。v额定损耗量为预制混凝土板的运输、堆放损耗及安装损耗，按1%计取，但9m以上的板不计算损耗率。其制作损耗已包括在相应综合基价内，不另计算。v混凝土板制作工程量的计算，应结合运输、安装进行，使其一数多用。v2板制作、运输、安装三个工程量之间的关系v板制作工程量板运输工程量板安装工程量（1损耗率）v架空隔热板的损耗率按1.5%计算，其他板的损耗率为1%。v空心板的图示尺寸的混凝土体积，为扣除芯孔体积后的混凝土净用量体积。其长、宽、高尺寸以设计构件制作尺寸为准。单块空心板的混凝土净用量可从标准图集中查得。v单件体积在0.05m3以上的预制钢筋混凝土隔断板、壁柜隔断板，可套用平板综合基价。v单件体积在0.05m3以内的未列项目的板类构件，可套用零星构件综合基价。v阳台分户钢筋混凝土隔板，按设计尺寸以“m2”计算，执行专用综合基价子目。v二、预制混凝土构件运输二、预制混凝土构件运输v预制混凝土构件运输，综合基价是按构件的类别及运输距离分别考虑的，并分别设置了一至六类预制混凝土构件相应1km以内、5km以内、l0km以内、15km以内、20km以内、25km以内运距的综合基价子目。在编制预算时，应根据构件的类别及运距远近分别列项计算，执行相应综合基价子目。v1预制混凝土构件运输类别的划分v混凝土构件的运输类别，根据构件的类型和外形尺寸分为六类。具体划分如下：v一类构件：4m以内空心板、实心板；v二类构件：6m以内的桩、屋面板、工业楼板、进深梁、基础梁、吊车梁、楼梯休息板、楼梯段、阳台板及单件体积在0.1m3以内的小型构件；v三类构件：6m以上至14m的梁、板、柱、桩，各类屋架、桁架、托架（14m以上另行处理）；v四类构件：天窗架、挡风架、侧板、端壁板、天窗上下挡、门框；v五类构件：装配式内、外墙板、大楼板、厕所板；v六类构件：隔墙板（高层用）。v2预制混凝土构件运输距离的确定v（1）预制加工厂制作的混凝土构件，其运输距离按施工现场至构件加工厂间的最短行驶距离计算。v（2）现场预制的混凝土构件，按预制地点至构件就位地点间的水平就位距离计算。v（三）注意事顶v现场预制的混凝土构件，若水平就位距离小于15m，则其运输已包括在相应综合基价内，不另列项目计算；若水平就位距离超过15m，则应另列项计算超运距运输增加费（凡已计取预制构件场外运输的构件，均应一次到位，不能计取就位搬运费）。其计算方法为：v超运距构件按相应构件运输综合基价子目1km以内综合基价乘以0.8系数计算。在编制预算时，确定构件是否超运距，应以合理的施工组织设计及施工平面布置图为准，特殊情况，由当地工程造价管理部门裁定。v预制加工厂预制的钢筋混凝土构件，应按构件类别及构件运距远近分别列项计算。若情况特殊，运距大于25km时，全部运距执行当地定额管理部门规定的运输价格，计入施工措施费。预制加工厂预制的钢筋混凝土构件，一般应运至施工现场15m水平就位距离内，不得列项计算超运距增加费。v（四）预制钢筋混凝土构件运输工程量的计算v预制钢筋混凝土运输工程量等于安装工程量加额定损耗（安装工程量等于按施工图实算的工程量）。即：v运输工程量制作工程量按施工图实算数量（1安装损耗率）v但有的构件，不得直接使用制作工程量，应按规定另行计算其运输工程量。如钢筋混凝土栏杆、栏板运输工程量，等于按施工图实算的混凝土数量乘以系数1.015以“m3”计算。执行二类构件运输综合基价。v三、预制钢筋混凝土构件的安装、拼装及接头灌缝三、预制钢筋混凝土构件的安装、拼装及接头灌缝v综合基价中，分别设置了不同构件的安装、拼装及灌缝综合基价子目。v（一）安装机械的选用v综合基价中，有些构件安装及灌缝综合基价的安装机械是综合取定的；有些综合基价中同时编制了塔式起重机和履带式起重机两种吊装机械综合基价子目，如墙板、框架梁、加气混凝土屋面板、挑檐安装综合基价；有些同时编制了塔式起重机、履带式起重机和卷扬机三种吊装机械综合基价子目，如单梁安装综合基价。v在编制预算时，可按下列各条规定执行：v1凡列有多种安装机械者，可根据实际使用情况，选定其中一种。若履带式起重机改用轮胎式起重机时，其台班单价按20t以内轮胎起重机计算，台班使用量不变。v2综合基价中，是按单机作业制定的，实际采用双机抬吊时，按相应综合基价子目，安装人工及机械乘以1.20系数（包括影响涉及的构件）。v3吊装檐高20m以上屋面构件时，单机作业按相应综合基价子目安装人工、机械费乘以1.30系数，双机抬吊时安装人工、机械费乘以1.50系数（使用塔吊者不乘系数）。v4预制混凝土构件需跨外安装时，其人工、机械乘以系数1.l5。v5构件单件重量超过40t时，综合基价子目不适用，可另行计算。v6预制混凝土构件若采用砖模制作时，其安装人工、机械乘以系数1.10。v（二）构件安装及灌缝工程量的计算v构件安装（灌缝）工程量按施工图实算的工程量v在安装（灌缝）工程量计算时，应注意以下几点：v1预制柱安装（灌缝）v工字形、矩形、空格、双肢柱、空心柱、管道支架等，均按柱安装（灌缝）计算。在计算安装（灌缝）工程量时，应根据柱的单件体积大小，按3m3以内、8m3以内、15m3以内分别列项计算，其安装（灌缝）工程量可采用相应的制作工程量。v柱安装（灌缝）综合基价子目，适用于单层预制钢筋混凝土柱安装（灌缝）、多层预制装配框架无焊接的柱接柱安装。凡预制柱、梁通过焊接而组成的框架结构，其柱安装按柱接柱计算、梁安装按框架梁计算，柱接柱（钢筋焊）接头灌混凝土的工程量另行计算，执行第五分部现浇钢筋混凝土框架柱接头综合基价子目，其工程量按设计规定断面以“m3”计算。v2预制梁安装（灌缝）v应按吊车梁、基础梁、连系梁、托架梁、框架梁、单梁、过梁分别列项计算，执行相应综合基价子目。v在计算吊车梁安装（灌缝）工程量时，T型吊车梁、鱼腹式吊车梁安装工程量可合并计算，均执行吊车梁安装及灌缝综合基价；各种梁的安装工程量，均可采用相应的制作工程量。v3预制板安装（灌缝）v应按大型屋面板、墙板、加气混凝土屋面板、挑檐板、平板、空心板、槽形（肋形）板分别列项计算，执行相应综合基价子目。遮阳板、沟盖板、隔断板等构件安装，另列项目执行小型构件安装（灌缝）综合基价子目。v预制墙板安装（灌缝）综合基价子目，适用于工业与民用建筑的内、外墙板及隔墙板安装。但全装配结构的墙板，按全装配构件安装的相应综合基价计算。v预制板安装（灌缝）工程量，可查用制作工程量计算时已计算出的施工图实际数量。v4小型构件安装（灌缝）v小型构件安装（灌缝）综合基价子目，适用于遮阳板、沟盖板、通风道、垃圾道、围墙柱、楼梯踏步、隔断板以及单件体积小于0.1m3的构件。v漏空花格安装及灌缝工程量，按其设计外形面积乘厚度以“m3”计算，不扣除空花体积。v其余各项安装工程量均为构件混凝土实际体积。v例例106 某住宅预应力空心板，选用92ZG401，YKB3652共816块，YKB3653共220块，YKB3662共428块，YKB3663共154块。构件运输距离3km，试计算预应力空心板的制作、运输及安装灌缝综合基价。v解解 （1）计算工程量：v空心板的实算数量可从标准图集ZG401中查得：v单块空心板混凝土净用量vYKB3652、YKB3653：0.131m3块vYKB3662、YKB3663：0.156m3块v所以，该住宅空心板的实算数量为：v0.131（816220）0.156（428154）226.51（m3）v所以预应力空心板的制作工程量：226.511.01228.78（m3）22.88（10m3）v预应力空心板的运输工程量制作工程量22.88（10m3）v预应力空心板的安装灌缝工程量按图实算数量22.65（10m3）v（2）综合基价套用：v预应力空心板制作应套用预应力空心板制作4m以内综合基价（5123子目），其基价为4881.30元10m3。v预应力空心板运输应执行类构件5km以内综合基价（62子目），其基价为518.84元10m3。v预应力空心板安装灌缝应执行空心板安装灌缝综合基价（6132子目），其基价为1338.97元10m3。v（3）综合基价合计：v制作综合基价合计：5123 22.884881.3111684.14（元）v运输综合基价合计：62 22.88518.8411871.06（元）v安装灌缝
