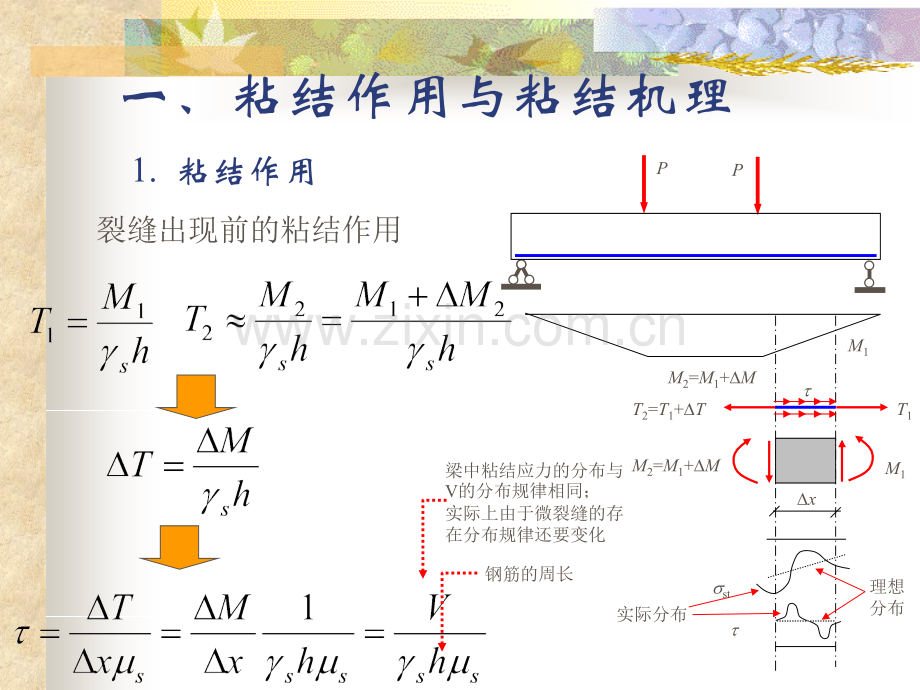

一、粘结作用与粘结机理 1.粘结作用裂缝出现前的粘结作用PPM2=M1+MM1T2=T1+TT1xM2=M1+MM1理想分布实际分布st梁中粘结应力的分布与V的分布规律相同；实际上由于微裂缝的存在分布规律还要变化钢筋的周长一、粘结作用与粘结机理 2.粘结作用PP裂缝出现后的粘结作用T两种粘结作用锚固粘结保证钢筋和混凝土共同工作缝间粘结改善钢筋混凝土的耗能性能一、粘结作用与粘结机理 2.粘结机理光圆钢筋粘附力摩擦力机械咬合力（钢筋表面不平、微锈时可显著提高咬合力）有滑移时粘附力即消失钢筋受力较大时粘结力主要由此二部分组成一、粘结作用与粘结机理 2.粘结机理变形钢筋粘附力摩擦力机械咬合力主要作用一、粘结作用与粘结机理 3.搭接机理一、粘结作用与粘结机理 3.粘结试验拔出试验搭接长度延伸长度半梁试验搭接长度试验延伸长度试验一、粘结作用与粘结机理 4.粘结破坏形态光圆钢筋钢筋拔出一、粘结作用与粘结机理 4.粘结破坏形态变形钢筋纵向分量径向分量构件纵向开裂一、粘结作用与粘结机理 4.粘结破坏形态变形钢筋纵向分量径向分量混凝土撕裂混凝土局部挤碎刮出式破坏二、钢筋与混凝土间粘结强度lcTu一般用拔出试验测出钢筋与混凝土间的平均粘结强度钢筋周长埋置长度拔出拉力影响因素混凝土强度浇注位置（水平浇注、竖向浇注）钢筋的外形特征保护层厚度和钢筋的净距三、锚固、搭接长度 1.锚固长度的理论分析原则钢筋屈服时正好发生锚固破坏对象以直径为2c的混凝土试件内配直径为d的变形钢筋为例假定纵裂发生在刮出式破坏以前三、锚固、搭接长度 1.锚固长度的理论分析假定由于p引起的混凝土中的拉应力按线形分布dcc dptt当t=ft时，锚固破坏la三、锚固、搭接长度 1.锚固长度的理论分析当变形钢筋肋倾角为45时dpttla三、锚固、搭接长度 1.锚固长度的理论分析2c当c2d时，la的数值比上式的数值要小三、锚固、搭接长度 2.实用锚固长度的计算公式la基本锚固长度（GB50010）：锚固钢筋的外形系数，见教材表3-1对不同的情况还要作修正对上式作修正可得搭接长度
