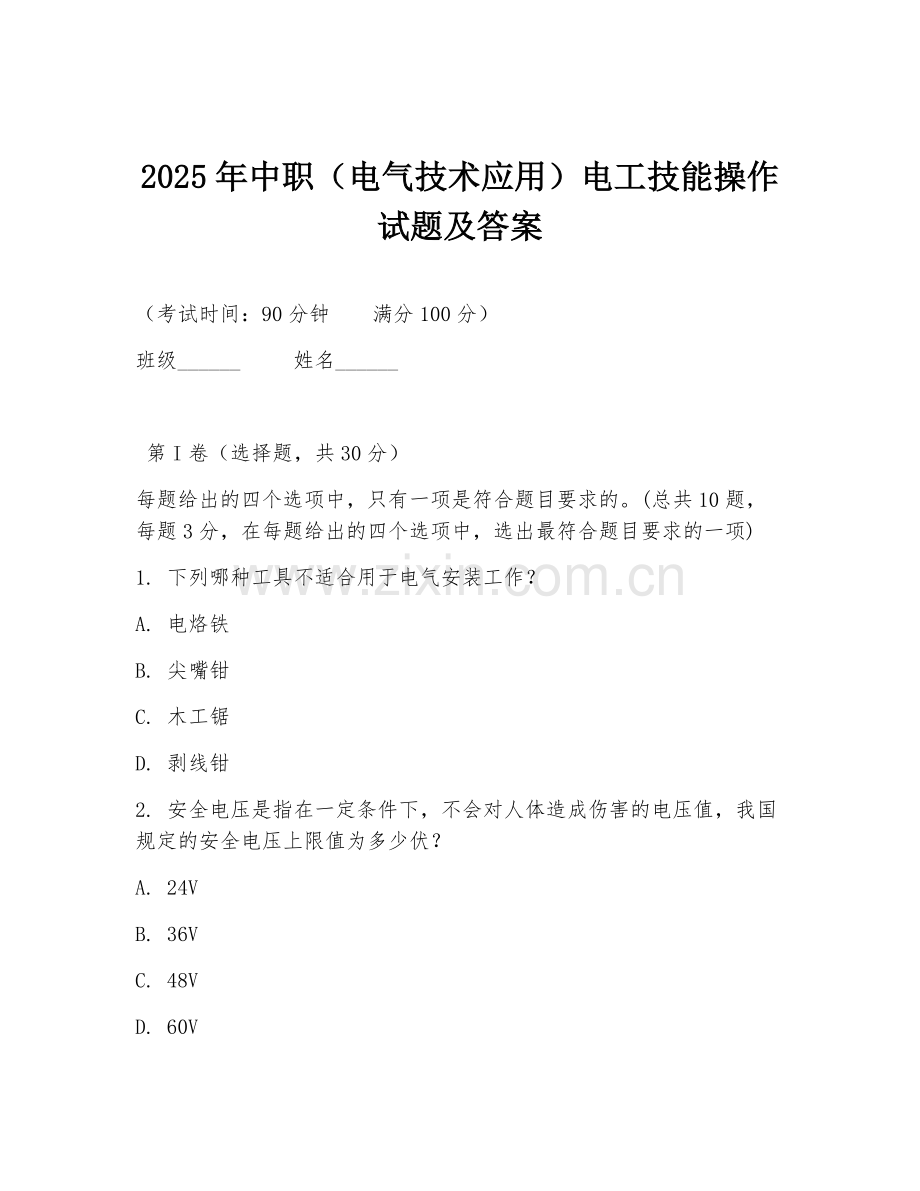

2025年中职（电气技术应用）电工技能操作试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）
每题给出的四个选项中，只有一项是符合题目要求的。(总共10题，每题3分，在每题给出的四个选项中，选出最符合题目要求的一项)
1. 下列哪种工具不适合用于电气安装工作？
A. 电烙铁
B. 尖嘴钳
C. 木工锯
D. 剥线钳
2. 安全电压是指在一定条件下，不会对人体造成伤害的电压值，我国规定的安全电压上限值为多少伏？
A. 24V
B. 36V
C. 48V
D. 60V
3. 万用表在测量电阻时，应将量程开关置于什么档位？
A. 直流电压档
B. 交流电压档
C. 电阻档
D. 电流档
4. 电气设备发生火灾时，应首先采取的措施是？
A. 用水灭火
B. 用泡沫灭火器灭火
C. 切断电源
D. 用二氧化碳灭火器灭火
5. 以下哪种材料是良好的导电体？
A. 橡胶
B. 塑料
C. 铜
D. 陶瓷
6. 电动机的转速与电源频率和极对数之间的关系是？
A. 转速=电源频率×极对数
B. 转速=电源频率÷极对数
C. 转速=电源频率×60÷极对数
D. 转速=电源频率×极对数÷60
7. 熔断器在电路中起什么作用？
A. 过载保护
B. 短路保护
C. 欠压保护
D. 过压保护
8. 三相异步电动机的旋转磁场方向由什么决定？
A. 电源电压大小
B. 电源频率高低
C. 三相电流的相序
D. 电动机的极对数
9. 下列哪种电机属于直流电机？
A. 三相异步电动机
B. 单相异步电动机
C. 他励直流电动机
D. 同步电动机
10. 电感性负载并联电容后，电路的功率因数会？
A. 增大
B. 减小
C. 不变
D. 先增大后减小

第II卷（非选择题，共70分）
1. 填空题：请在横线处填上合适的内容。(总共5题，每题4分，将答案填写在题中的横线上)
（1）电路主要由电源、负载、______和导线等组成。
（2）欧姆定律的表达式为______。
（3）基尔霍夫电流定律指出，在任一时刻，流入某一节点的电流之和______流出该节点的电流之和。
（4）正弦交流电的三要素是______、频率和初相位。
（5）变压器的主要作用是______和变换阻抗。
2. 简答题：简要回答问题。(总共3题，每题10分，要求条理清晰，语言简洁)
（1）简述三相异步电动机的工作原理。
（2）说明电气安全工作的基本要求有哪些。
（3）如何正确使用万用表进行电压测量？
3. 计算题：写出计算过程和答案。(总共2题，每题10分，计算结果保留两位小数)
（1）已知电阻R=10Ω，电压U=220V，求通过电阻的电流I。
（2）有一台三相异步电动机，其额定功率P=10kW，额定电压U=380V，额定电流I=20A，功率因数cosφ=0.8，求该电动机的效率η。
4. 材料分析题：阅读材料，回答问题。(总共1题，10分，根据材料内容进行分析解答)
材料：某工厂的电气控制系统出现故障，经检查发现是一台交流接触器损坏。交流接触器在电路中主要用于频繁地接通和断开主电路。当按下启动按钮时，接触器不吸合。
问题：请分析可能导致交流接触器不吸合的原因有哪些？
5. 综合应用题：结合所学知识，解决实际问题。(总共1题，10分，要求有详细的解题步骤)
某车间有一台三相异步电动机，需要进行正反转控制。请设计一个控制电路，满足电动机正反转的要求，并说明控制原理。

答案：
第I卷：1.C 2.B 3.C 4.C 5.C 6.C 7.B 8.C 9.C 10.A
第II卷：1.（1）中间环节 （2）I=U/R （3）等于 （4）幅值 （5）变换电压 2.（1）三相异步电动机定子绕组通入三相交流电，产生旋转磁场，转子导体切割旋转磁场产生感应电动势和感应电流，感应电流与旋转磁场相互作用产生电磁力，推动转子转动。 （2）电气安全工作基本要求有：遵守安全操作规程；确保电气设备绝缘良好；正确使用安全用具；定期进行电气安全检查等。 （3）将万用表置于电压档合适量程，红表笔接高电位端，黑表笔接低电位端，与被测电路并联测量。 3.（1）I=U/R=220÷10 = 22A （2）P1=√3UIcosφ=√3×380×20×0.8≈10.37kW，η=P/P1×100% = 10÷10.37×100%≈96.43% 4.可能原因有：控制电路电源未接通；启动按钮损坏；接触器线圈断路；控制线路有断路故障等。 5.控制电路采用两个接触器KM1、KM2实现正反转控制，KM1主触头闭合时电动机正转，KM2主触头闭合时电动机反转。控制原理：正转时，按下正转按钮SB1，KM1线圈得电吸合，主触头闭合，电动机正转；反转时，按下反转按钮SB2，KM2线圈得电吸合，主触头闭合，电动机反转。同时利用互锁环节防止两个接触器同时吸合造成短路。
