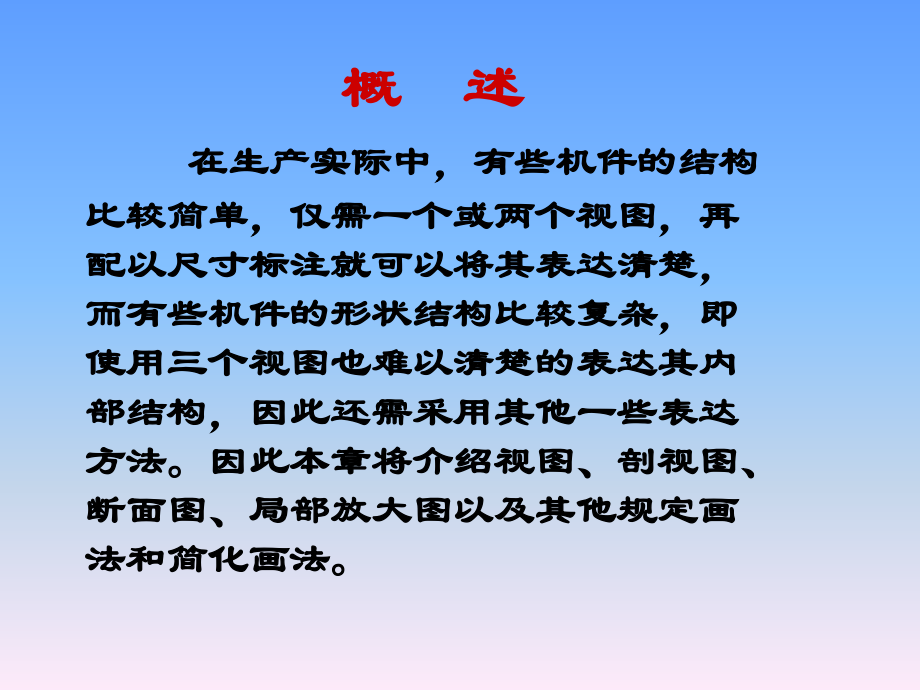

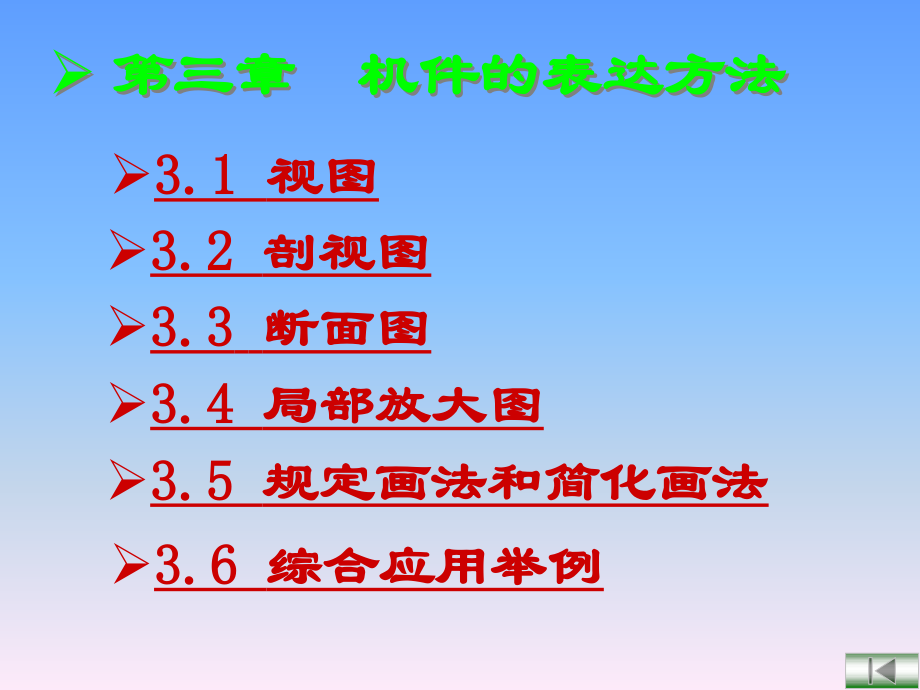

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,3.1,视图,3.2,剖视图,3.4,局部放大图,3.5,规定画法和简化画法,3.3,断面图,第三章 机件的表达方法,3.6,综合应用举例,概 述,在生产实际中，有些机件的结构比较简单，仅需一个或两个视图，再配以尺寸标注就可以将其表达清楚，而有些机件的形状结构比较复杂，即使用三个视图也难以清楚的表达其内部结构，因此还需采用其他一些表达方法。因此本章将介绍视图、剖视图、断面图、局部放大图以及其他规定画法和简化画法。,摘 要：,本章内容是在学习组合体视图表达的基础上，依据,技术制图,国家标准,GB/T 17451,1998,、,GB/T 17452,1998,、,GB/T17453,1998,的规定，介绍视图、剖视、断面等工程形体的常用表达方法及应用，从而使复杂多样的工程形体表达更方便、清晰、简洁，并为工程图样的绘制及阅读奠定基础。,总 则,:,画图简单，看图容易。,4.1,视图,视图,主要用于表达物体的外部结构和形状。,视图的种类有基本视图、向视图、局部视图和斜视图,。,4.1.1,基本视图,用正六面体的六个面作为六个投影面，称为基本投影面。将物体置于六面体中间，分别向各投影面进行正投影，得到六个基本视图,。,右视图,主视图,俯视图,左视图,后视图,仰视图,形成,从右向左投射,从下向上投射,从后向前投射,六个基本投影面的展开规则,主视,俯视,左视,右视,后视,仰视,六个投影面展开时，规定正投影面不动，其余各投影面按图示的方向，展开到正投影面所在的平面上。,除后视图外，靠近主视图的一边是物体的后面，,远离主视图,的 一边,是,物体的,前面,。,六个基本视图的基本配制和投影对应关系,长,高,宽,上,下,左,右,前,后,右,左,度量对应关系：,仍遵守,“,三等,”,规律,方位对应关系：,长,主视图,俯视图,仰视图,左视图,右视图,后视图,主视图被确定之后，其他基本视图与主视图的配置关系也随之确定，此时，可不标注视图名称。,3.1.2,向视图,向视图,是可以自由配置的视图。,在向视图的上方标注“,”,(,“,”,为大写拉丁字母，如,A,B,等,),；在相应视图的附近用箭头指明投射方向，并标注相同的字母。,注意,(1),向视图是基本视图的另一种表现形式，它们的主要差别在于视图的配置发生了变化。所以，在向视图中表示投射方向的箭头应尽可能配置在主视图上，以使所获视图与基本视图相一致。而绘制以向视图方式表达的后视图时，应将投射箭头配置在左视图或右视图上。,(2),向视图的视图名称“,”为大写拉丁字母，无论是在箭头旁的字母，还是视图上方的字母，均应与读图方向相一致，以便于识别。,3.1.3,局部视图,当物体在平行于某基本投影面的方向上仅有某局部结构形状需要表达，而又没有必要画出其完整的基本视图时，可将物体的局部结构形状向基本投影面投射，这样得到的视图，称为,局部视图,。,(1),局部视图的断裂边界应以波浪线或双折线表示,。,(2),当表示的局部结构外形轮廓线呈完整封闭图形时，波浪线可省略不画。,(3),局部视图可按基本视图的配置形式配置，这时,不需标注,。,也可按向视图的配置形式配置，并,标注,。,注意事项：,(4),局部视图的波浪线应画在物体的实体部分上，不得横穿通孔或超出图形轮廓线。,问题：,当物体的表面与投影面成倾斜位置时，其投影不反映实形。,增设一个与倾斜表,面平行的辅助投影,面。,解决方法：,将倾斜部分向辅助,投影面投射。,V,H,P,A,斜视图是物体向不平行于基本投影面的平面投射所得的视图。,3.1.4,斜视图,A,A,斜视图的画法,画斜视图的注意事项：,斜视图通常按向视图的配置形式配置。,允许将斜视图旋转配置，但需在斜视图上方注明,。,A,斜视图一般表达局部结构，投影范围用波浪线。,斜视图通常按向视图的配置形式配置并标注，必要时允许将斜视图旋转配置。,表示该视图名称的大写拉丁字母应靠近旋转符号的箭头端。,也允许将旋转符号角度标注在字母之后。,允许图形旋转的角度超过,。,注意事项图例：,问题的提出,：,当机件的内部形状较复杂时，视图上将出现许多虚线，不便于画图、看图和标注尺寸。,根据“,画图简单看图容易,”的原则，寻找解决办法？,依照,GB,采用剖视图,3.2,剖 视 图,3.2.1,剖视图的概念,剖视图的形成,为了清楚的表达机件的,内部,结构形状,假想,用剖切面将机件沿,适当位置,剖开,，,（,消除虚线,），,移去,剖切面和观察者之间的,部分,，,将其余部分向投影面进行,全投射,。,剖视图概念,：,假想用剖切面剖开物体，将位于观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得得图形，称为,剖视图,。,（）确定剖切面的位置,（）画剖视图,（）画剖面符号,一般常用平面作为剖切面,(,也可用柱面,),。为了表达物体内部的真实形状，剖切平面一般应通过物体内部结构的对称平面或孔的轴线，并平行于相应的投影面。,剖切平面剖切到的物体断面轮廓和其后面的可见轮廓线，都用粗实线画出。,应在剖切面切到的断面轮廓内画出剖面符号。,2.,剖视图的画法,剖切面的位置要适当。,想象移去哪部分？,剩余,哪部分？,全投射,包括：截断面、孔后线、截断面内剖面符号。,虚线不画,虚线,如何处理？,假想,体现在哪里？,A,A,A-A,3.,剖视图的标注,投射方向,名称,完整标注内容：,剖切位置,省略标注规则解释,剖视图的标注示例,(1),剖切符号,用两段短的粗实线,表示，用以表示剖切位置，画在剖切面的起始、转折和终止处,尽可能不要与图形的轮廓线相交。,(2),投射方向,用箭头,表示，,画在剖切符号的两外端，并与剖切符号垂直。,(3),在剖视图的上方用大写拉丁字母标出剖视图的,名称“,-,”,，,并在剖切符号附近注上相,同的字母，字母必须水平书写,。,(1),当剖视图按基本视图关系配置时，可省略箭头。,剖视图省略标注的情况：,(2),当单一剖切平面通过物体的对称平面或基本对称平面，且剖视图按基本视图关系配置时，可以不加标注。,4.,画剖视图应注意的问题,(1),假想剖切,剖视图是假想把物体剖切后画出的投影，其他未取剖视的视图应按完整的物体画出。,(2),虚线处理,为了使剖视图清晰，凡是其它视图上已经表达清楚的结构形状，其虚线省略不画。,(3),剖视图中不要漏线,剖切平面后的可见轮廓线应画出。,5.,画剖视图的注意事项小结,剖切平面的选择：,确保有效的消除虚线,。一般通过机,件的对称面或轴线且平行或垂直于投影面。,剖切是一种假想,，其它视图应保持完整画出，并可取,剖视。,剖切面后方的可见部分要全部画出，尤其注意,孔后线,。,正确,漏画线,多线,交线,平面,正确,错误,错误,漏画线,原则上剖视图中不画虚线,，但没有表达清楚的结构，,允许画少量虚线,。,在剖视图上已表达清楚的结构,在其,它视图上此部分结构的投影为虚线时,其,虚线省略不画,。,虚线应省略,应画出虚线以,表达底板厚度,通用剖面符号,特定剖面符号,分类结构示例,不需在截断面内表示材料的类别时，剖面符号可采用,通用剖面线表示。,通用剖面线为细实线，最好与主,要,轮廓或剖面区域的对称线成,45,角；同一物体的各个,剖面区域，其剖面线的方向和间隔应一致。,4.,应用举例（补全主视图中的漏线）,A,-,A,A,A,B,B,B B,-,C,C,-,C,C,正确,错误,3.2.2,剖视图的种类及应用,剖视图,全剖视图,半剖视图,局部剖视图,1.,全剖视,用剖切面完全地剖开物体所得的剖视图,称为,全剖视图。,外形较简单，内形较复杂，而图形又不对称时。,适用范围：,A,A,AA,重点表达内形。,全剖视应用举例,半剖视,存在的问题：,表达外形不清。,A,A,AA,如何解决这个问题？,解决办法：,以对称线为界，一半画视图，一半画剖视。,半剖视,:,已表达清楚的,内形虚线不画,AA,B,B,适用范围：,内、外形都需要表达，而形状又基本对称时。,A,A,AA,BB,当物体具有对称平面时，在垂直于对称平面的投影面上的投影所得的图形，可以对称中心线为分界，一半画成剖视图以表达内形，另一半画成视图以表达外形，称为,半剖视图,。,半剖视图主要用于内、外形状都需要表示的对称物体。,（,1,）半剖视的定义,省略标注的半剖视图,省略箭头的半剖视图,（,2,）半剖视图的标注,B,B,3.,局部剖,A,A,AA,BB,用剖切面将物体局部剖开，并通常用波浪线表示剖切范围，所得的剖视图称为,局部剖视图,。,B,B,用剖切平面局部地剖开物体所得的剖视图。,BB,A,A,AA,可用双折线代替,波浪线。,适用范围：,局部剖是一种较灵活的表示方法，适用范围较广。,表示小局部内部结构。,-,只有局部内形需要剖切表示时。,-,实心杆上有孔、槽时，应采用局部剖视。,弥补半剖视图的不足。,-,当对称机件的轮廓线与中心线重合，,不宜采用半剖视时。,错误,正确,弥补全剖视图的不足。,-,当机件的内外形都较复杂，而图形又不对称时。,画局部剖应注意的问题：,波浪线不能与图上的其它图线重合。,错误,正确,波浪线只能画在物体表面的实体部分，不得穿越孔或槽（应断开），也不能超出视图,的轮廓线,之外。,当被剖结构为回转体时，允许将其中心线作局,部剖的分界线。,在一个视图中，局部剖的数量不宜,过多。,否则会显得零乱以致影响图形清晰。,当用单一剖切平面剖切，且剖切位置明显时，局部剖视图的标注可省略,。,波浪线不应与其它图线重合或画在它们的延长线位置上。,当剖切平面的位置不明显或剖视图不在基本视图位置时，应标注剖切符号、投射方向和局部剖视图的名称。,局部剖视图的应用示例：,1,）物体,上只有局部的内部结构形状需要表达，而不必画成全剖视图。,2,）物体具有对称面，但不宜采用半剖视图表达内部形状。,3,）当不对称物体的内、外部形状都需要表达，常采用局部剖视图。,1.,单一剖切面,3.,.,剖切面的种类,（,1,）单一剖切平面：,用一个平行于某基本投影面的平面作为剖切平面，应用较多，如前述的,全剖视图,、,半剖视图,、,局部剖视图,都是采用这种剖切平面剖切的。,（,2,）单一斜剖切平面：,用一个不平行于任何基本投影面的剖切平面剖开机件，这种剖切方法称为,斜剖,。,斜剖视图标注不能省略，最好配置在箭头所指方向，也允许放在其它位置。允许旋转配置，但必须标出旋转符号。,斜剖视图,A,A,标注方法：,适用范围：,当机件具有倾斜部分，同时这部分内形和外形都需表达时。,AA,此剖视可按斜视,图的配置方式配,置。,AA,AA,B,B,BB,2.,两个相交的剖切面,用两相交的剖切平面剖开物体的方法称为,旋转剖,。,旋转剖,可,用于表达轮、盘类物体上的孔、槽结构，及具有公共轴线的非回转体物体。,剖切平面通过筋、肋板、辐板等,结构的纵向对称面时，不画剖面,线，用粗实线与邻接部分分开。,标注方法：,应注意的问题：,两剖切面的交线一般应与机件的轴线重合。,在剖切面后的其它结构仍按原来位置投射。,适用范围：,当机件的内部结构形状用一个剖切平面剖切不能表达完全，且机件又具有回转轴时。,A,A,A,AA,旋转剖必须标注。,当剖切后产生不完整要素时，应将此部分按不剖绘制,。,3.,几个平行的剖切平面,用几个平行的剖切平面剖开物体的方法通常称为,阶梯剖,。,几个平行的剖切平面可能是两个或两个以上，各剖切平面的转折处必须是直角。,标注方法：,注意问题：,两剖切平面的转折处不应与图上的轮廓线重合，在剖视图上不应在转折处画线。,在剖视图内不能出现不完整的要素。只有当两个要素有公共对称中心线或轴线时，可以此为界各画一半。,适用范围：,当机件上的孔槽及空腔等内部结构不在同一平面内时。,A,A,A,A,AA,A,A,A,A,AA,阶梯剖,的标注规定与旋转剖相同。,挂轮架零件表达举例,阶梯剖不能省略标注,注意,:,当剖视图按投影关系配置，中间无其它图形时，可省略箭头。,用几个相交的剖切平面和柱面剖开物体的方法称为,复合剖,。,4.,组合的剖切平面,注意问题：,当使用两个以上的相交平面将机件剖切，然后把几个剖切平面展开且平行某一基本投影面后得到的剖视图，须在视图的上方标注“,展开”,。,适用范围：,当机件的内部结构形状较多，用旋转剖或阶梯剖仍不能表达完全时，可采用组合的剖切平面剖开机件,。,标注方法：,复合剖的标注方法与旋转剖、阶梯剖的规则相同。,图例,视图的上方：,标注“,AA,展开,”,3.3,断 面 图,假想用剖切平面将物体的某处切断，仅画出断面的图形，称为,断面图,。,3.3.1,断面图的概念,断面图是面的投影，仅画出断面的形状；,断面图,剖视图,与剖视图的区别：,剖视图是体的投影，剖切面之后的结构应全部投影画出。,3.3.2,断面图的种类,断面图,移出断面图,重合断面图,1.,移出断面图,画在视图之外的断面图称为,移出断面图,。,移出断面图的轮廓线,用粗实线绘制,。,移出断面图应尽量配置在剖切面迹线或剖切符号的延长线上,。,也可以配置在其它适当的位置。,当断面图形对称时，也可画在视图的中断处。,由两个或多个相交的剖切平面剖切物体得出的移出断面图，中间一般应,断开,绘制。,（,1,）当剖切面通过回转面形成的孔或凹坑的轴线时，这些结构应按剖视图绘制,。,特殊规定,（,2,）当剖切面通过非圆孔，而导致出现完全分离的两个断面时，则这些结构应按剖视图绘制。,在不致引起误解时，允许将图形旋转。,2.,重合断面图,画在视图之内的断面图称为,重合断面图,。,重合断面图的轮廓线用细实线绘制。当视图中轮廓线与重合断面图的图形重叠时，视图中的轮廓线仍应连续画出，不可间断。,为了得到断面的真实形状，剖切平面一般应,垂直,于物体上被剖切部分的,轮廓线,。,3.3.3.,断面图的标注,1.,移出断面图的标注,（,1,）配置在剖切符号延长线上的不对称移出断面图，可省略字母。,（,2,）配置在剖切平面迹线延长线上的对称移出断面图以及配置在视图中断处的对称移出断面图，均不必标注，且剖切面迹线用细点画线表示。,（,3,）不配置在剖切符号延长线上的对称移出断面图可省略箭头（如：,A-A,）；,不对称移出断面图要标注齐全（如：,B-B,）。,（,4,）按投影关系配置的不对称移出断面图，可省略箭头（如：,B-B,）。,2.,重合断面图的标注,对称的重合断面图不加任何标注，其对称线即是剖切面迹线。,配置在剖切符号上的不对称重合断面图（图形一侧与剖切面迹线靠齐），不必标注字母，但仍需标注表示剖切位置的剖切符号和表示投射方向的箭头。,局部放大图可画成,视图、剖视图、断面图,，它与被放大部分的表达方式无关。,3.4.1,局部放大图,为了把物体上某些结构在视图上表达清楚，可以将这些结构用大于原图形所采用的比例画出，这种图形称为,局部放大图,。,绘制局部放大,图时，用细实线圆,或长圆圈出被放大,的部位，并尽量配,置在被放大部位的,附近。当同一物体,有几个被放大部位,时，必须用罗马数,字依次标明，并在,上方标注出相应的大写罗马数字和采用的比例。若只有一处被放大时，在局部放大图上方只需注明所采用的比例。,3.4.2,规定画法和简化画法,（,1,）对于物体上的肋、轮幅及薄壁等，如按纵向,(,剖切平面平行于它们的厚度方向,),剖切时，这些结构都不画剖面符号，而且用粗实线将它与其相邻部分分开。,但若按横向,(,剖切平面垂直于肋、轮幅及薄壁厚度方向,),剖切时，这些结构应按规定画出剖面符号。,正确,错误,对于机件的肋板，如按纵向剖切，肋板不画剖面符号，而用粗实线将它与其邻接部分分开。,规则：,A,A,AA,B,B,BB,BB,正确,错误,（,2,）当物体回转体上均匀分布的肋、轮幅和孔等结构不处于剖切平面上时，可将这些结构旋转到剖切平面上按对称形式画出。,正确,错误,肋不对称画成对称,孔未剖到画成剖到,BB,B,B,若干,直径相同且成规律分布的孔,，可以仅画出一个或几个，其余只需用,细点画线,表示其中心位置。,A,A,AA,（,3,）当物体具有若干相同结构,(,孔、齿、槽等,),，并按一定规律分布时，只需画出几个完整的结构，其余用细实线连接,或用对称中心线表示孔的中心位置。,画出少量孔要能保证标注孔间或孔组列间的定位尺寸！,（,4,）在不致引起误解时，对于对称物体的视图可只画一半或四分之一，并在对称中心线的两端画出两条与其垂直的平行细实线。,（,5,）较长的物体,（,轴、杆、型材、连杆等）沿长度方向的形状一致或按一定规律变化时，可断开后缩短绘制，,断裂处的边界线可采用波浪线,、中断线、双折线绘制，但必须按原来实际长度标注尺寸。,（,6,）当回转体物体上某些平面在图形中不能充分表达时，可用平面符号,（,两条相交的细实线,）,表示这些平面,。,3.6,综合应用举例,轴承座的三视图,综合上述分析，就可想象出这个轴承座的各个组成部分的形状。根据它们之间的相对位置，就可想象出轴承座的整体形状。,先,粗略地读图,，对这个轴承座作,形体分析,，读懂它的,大体形状,。,这个轴承座是左右对称的零件：,其主体为安放轴的筒体，前方有方形凸缘，底部有安装板；筒体与安装板之间有具有空腔的支架连接。,然后再,细致地读懂,各个部分的,结构形状及尺寸,。,表达轴承座的方法,改画后的轴承座图,本 章 结 束,
