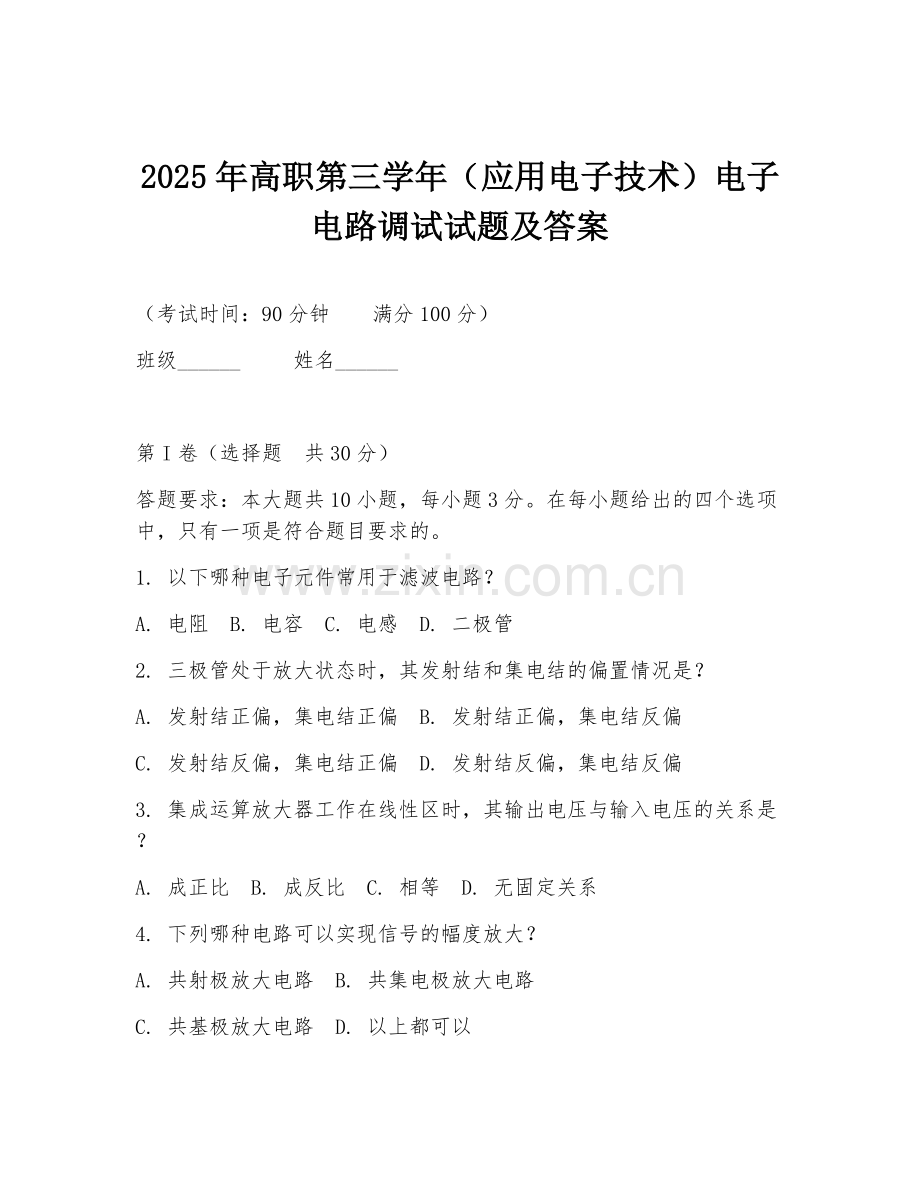

2025年高职第三学年（应用电子技术）电子电路调试试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共30分）

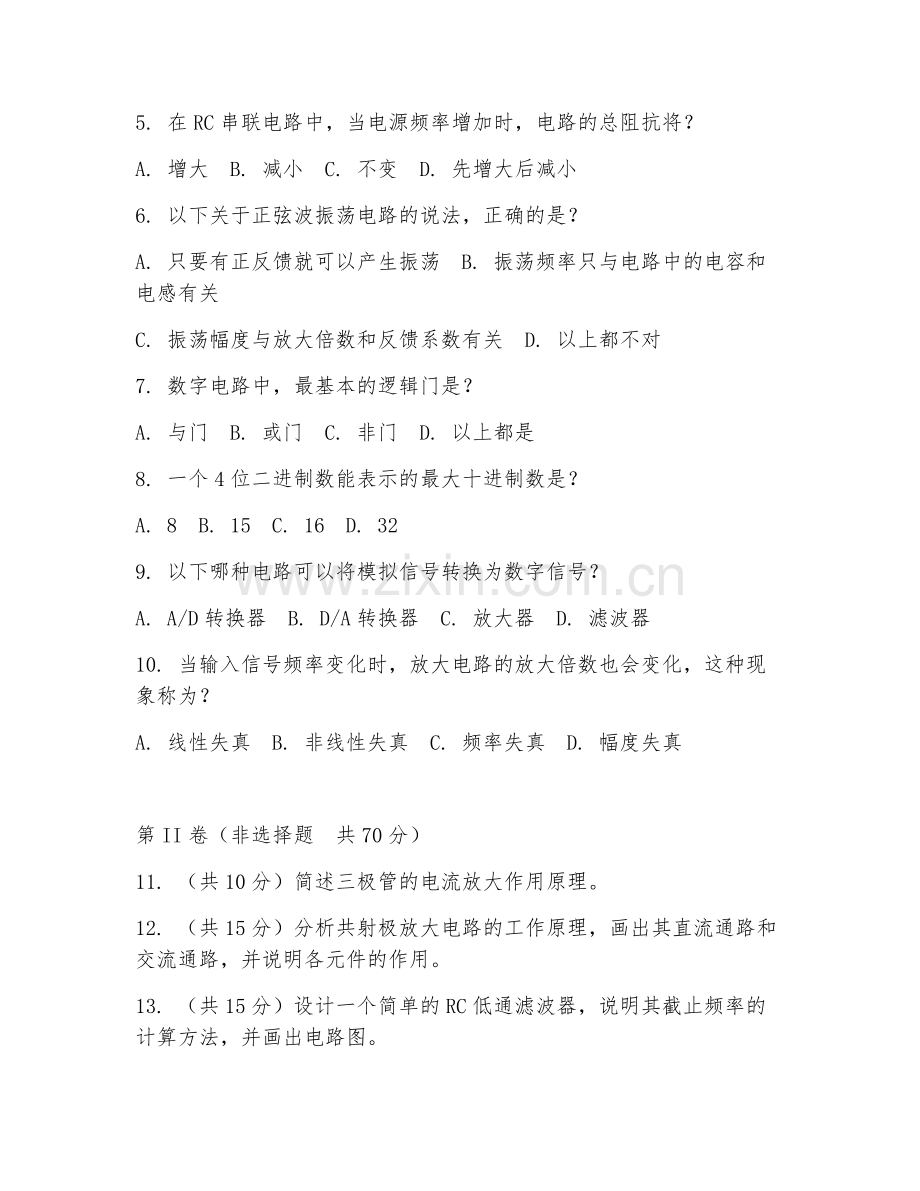

答题要求：本大题共10小题，每小题3分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1. 以下哪种电子元件常用于滤波电路？
A. 电阻 B. 电容 C. 电感 D. 二极管
2. 三极管处于放大状态时，其发射结和集电结的偏置情况是？
A. 发射结正偏，集电结正偏 B. 发射结正偏，集电结反偏
C. 发射结反偏，集电结正偏 D. 发射结反偏，集电结反偏
3. 集成运算放大器工作在线性区时，其输出电压与输入电压的关系是？
A. 成正比 B. 成反比 C. 相等 D. 无固定关系
4. 下列哪种电路可以实现信号的幅度放大？
A. 共射极放大电路 B. 共集电极放大电路
C. 共基极放大电路 D. 以上都可以
5. 在RC串联电路中，当电源频率增加时，电路的总阻抗将？
A. 增大 B. 减小 C. 不变 D. 先增大后减小
6. 以下关于正弦波振荡电路的说法，正确的是？
A. 只要有正反馈就可以产生振荡 B. 振荡频率只与电路中的电容和电感有关
C. 振荡幅度与放大倍数和反馈系数有关 D. 以上都不对
7. 数字电路中，最基本的逻辑门是？
A. 与门 B. 或门 C. 非门 D. 以上都是
8. 一个4位二进制数能表示的最大十进制数是？
A. 8 B. 15 C. 16 D. 32
9. 以下哪种电路可以将模拟信号转换为数字信号？
A. A/D转换器 B. D/A转换器 C. 放大器 D. 滤波器
10. 当输入信号频率变化时，放大电路的放大倍数也会变化，这种现象称为？
A. 线性失真 B. 非线性失真 C. 频率失真 D. 幅度失真

第II卷（非选择题 共70分）
11. （共10分）简述三极管的电流放大作用原理。
12. （共15分）分析共射极放大电路的工作原理，画出其直流通路和交流通路，并说明各元件的作用。
13. （共15分）设计一个简单的RC低通滤波器，说明其截止频率的计算方法，并画出电路图。
14. （共15分）材料：某电子设备中需要一个能将0 - 5V模拟电压转换为8位二进制数字量的电路。已知A/D转换器的参考电压VREF = 5V。
问题：计算该A/D转换器的分辨率，并说明如何根据输入模拟电压计算输出数字量。
15. （共15分）材料：有一个正弦波振荡电路，其反馈网络由一个电容C和一个电感L组成，已知电容C = 0.01μF，电感L = 1mH。
问题：计算该振荡电路的振荡频率，并说明振荡电路起振的条件。

答案：1. B 2. B 3. A 4. A 5. B 6. C 7. D 8. B 9. A 10. C
11. 三极管的电流放大作用是基于其内部结构。当三极管的发射结正偏、集电结反偏时，从发射区注入基区的电子，大部分在基区复合，只有很少一部分被集电区收集形成集电极电流IC。而基极电流IB的变化会引起IC更大的变化，即IC = βIB，β为电流放大倍数，从而实现电流放大作用。
12. 共射极放大电路工作原理：输入信号加在基极与发射极之间，通过三极管的电流放大作用，在集电极与发射极之间得到放大后的信号。直流通路用于确定三极管的静态工作点，保证其处于放大状态。交流通路用于分析信号的传输和放大过程。电源VCC提供能量，基极电阻RB为基极提供合适的偏置电流，集电极电阻RC将集电极电流的变化转换为电压变化，电容C1、C2起到隔直流通交流的作用。
13. RC低通滤波器电路图：一个电阻R与一个电容C串联。截止频率fc = 1/(2πRC)。当输入信号频率高于fc时，电容容抗减小，信号更容易通过电容，输出电压降低；当输入信号频率低于fc时，电容容抗增大，信号大部分降在电阻上，输出电压较高。从而实现低通滤波功能。
14. 分辨率 = 1/2^n，n为位数，这里n = 8，所以分辨率 = 1/256 ≈ 0.0039V。根据公式D = (VIN/VREF)×2^n计算输出数字量，其中VIN为输入模拟电压，VREF为参考电压，n为位数。
15. 振荡频率f = 1/(2π√LC)，代入C = 0.01μF，L = 1mH，可得f ≈ 1592Hz。振荡电路起振条件：放大倍数A与反馈系数F的乘积AF > 1，且相位条件满足正反馈，即反馈信号与输入信号同相。
