飞利浦HD11原理.ppt

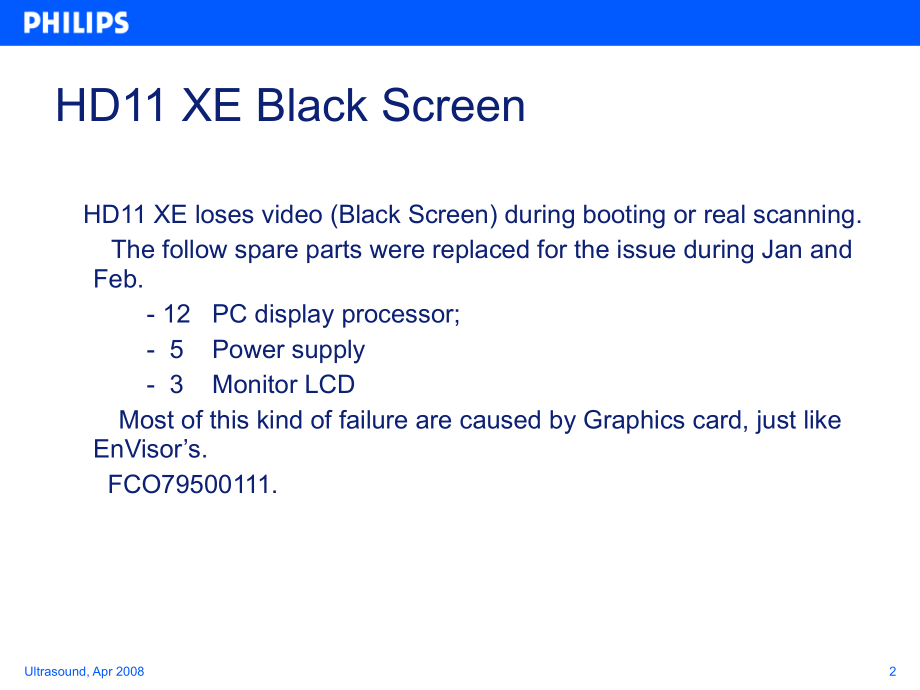

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,Ultrasound,Apr 2008,*,维修案例分享,HD11 XE,zhanghua,HD11 XE Black Screen,HD11 XE loses video(Black Screen)during booting or real scanning.,The follow spare parts were replaced for the issue during Jan and Feb.,-12 PC display processor;,-5 Power supply,-3 Monitor LCD,Most of this kind of failure are caused by Graphics card,just like,EnVisors,.,FCO79500111.,HD11,显示屏偶发性黑屏,机器随机地出现启动黑屏，,LCD,显示“,No signal input”,。但在工作站上可以看到机器正常启动。另外，在正常使用中，有时机器也出现黑屏过一段时间恢复正常的现象。,更换过,PC,，,RearI,/O,，,显示器,，显卡到,RearIO,的视频线。（该设备是,2.0,硬件，对于,2.0,之前硬件版本的机器，视频线直接从显卡到显示器）,问题依旧,。,最后更换,Rear IO到显示器的两根线,解决问题。（在维修手册中查到的是,453561219211,和,453561219221,。但是这两个号码是不能订的！如果需要这条电缆，请改订：,453561239161,。配件描述：,Cable,Assy,DVI Dual Link M-F Extension,）,HD11,显示屏偶发性黑屏,2.0,硬件的视频信号线连接情况如下图：,5,HD11,XE,HD11-USB memory sticks and hard drives do not work,故障现象,：系统升级到,1.0.8,或是,2.0,之后,U,盘或者,USB,硬盘就无法在机器上使用,故障原因,：,USB,存储设备的驱动程序放在了,PRINTERS.01,中，而不是,COTS 17,上。,解决方案,：,安装好软件后使用PRINTERS.01安装所有的驱动。,Factory/Field Tip,6,HD11,HD11 XE How to get larger OB 3D pictures for printing needs,故障现象,：用户反应打印出来的三维胎儿图像太小了,故障原因,：在进行打印前需要对图像进行设置,问题及解决,：,1.将三维图像部分全屏显示；2.选择感兴趣区域（ROI）；3.使用Zoom功能放大图像；4.打印,Curved symmetrical artifact throughout the sector on HD11 using C8-4v,故障现象,：使用,C8-4V,时，在整个扇,区内有均匀的曲线状的伪影,故障原因,：,使用了有调光器的卤素灯,附注,：这也是一种干扰，干扰无处不,在，进行排查时需要多加留意。,7,故障现象,：,机器报错“软件包初始化错误”，机器原始软件版本,2.0.1,，因为只能找到,2.0.0,软件，安装后屏幕上出现白色斑点，随机位置出现，散布于整个屏幕，截图见右图。,故障分析及解决,：,新装机器，又没法马上出软件到手上，,从其他机器上拆来一个预装有,2.0.1,软,件的硬盘，解决问题。,这个,case,比较奇怪，仅在各位遇到类似,问题时作为参考,Shared cases,：,HD11XE,白斑点,8,Closed Viper summary,zhejiang dongyang hosp(09A15R49002)HD 11,故障现象,工作站上图像正常，主机只显示部分图像。,解决过程,更换显示器、,Rear IO,不解决问题。,更换,PC,解决问题。,HD11,图像成像重影,机器二维图像下出现重影，如下所示，各项操作一切正常：,查看电源，,+100V,指示灯灭了，测量电压值明显偏低（,8V,）。此外,+2.5V,和,+3.3V,的指示灯虽然亮着，但是测量值偏低（分别只有,1V,和,2V,）。,HD11,图像成像重影,更换电源解决问题。,除此之外，目前得知的和图像重影问题相关的电路板包括：,Signal Processor,，,Signal Distribution,，,Transducer Connector,以及探头等。,不同电路板的问题，表现现象可能一样，在分析过程中，需要结合系统自检、交换探头接口板位置等方法确定故障根源。,HD11,大接口探头无法识别,设备配备了两个小接口一个大接口，大接口的探头已经无法识别使用，其他几个探头在扇区内有黑条纹。,首先，能使用的探头都有黑条纹，排除探头本身的问题，考虑的焦点在,E-box,内的电路板。,RST,自检，大接口报错，还有第三块通道板报错。有两个部件报错，要进行排查：,首先排查通道板：交换通道板的位置，通道板的报错仍然指向第三块通道板，问题不在通道板；,排查接口板：改变接口板在,Distribution,的位置，情况一样。,HD11,大接口探头无法识别,根据排查的结果，问题应该在大接口板本身和,Distribution,板,Distribution,板本身没有任何可以检测的部分，即使有问题，在,RST,自检中也不会表现出来。,最终更换,Distribution,板解决问题。,HD11,高温报警,新装机器，开机使用不长时间就出现高温报警，经排查主要原因是,E-Box,下风扇（,2,个）和,PC,下风扇装配不当的原因，插头没有插牢甚至根本没有插而导致；,PC,下的风扇（如右图），需要拆下,PC,才能看到，,e-box,下的风扇只要取出电源就能够看到,HD11,高温报警,使用一年多的设备，出现开机后半个小时内机器过热报警，查看系统记录，提示两个温度探头中的一个温度过高。无法直接观察，使用绑扎带测试，两个风扇都运转，但是一个的转的慢，把风扇拆下来，发现这个风扇运转起来非常涩，最后更换风扇解决问题。,附上高温报警时在,Event Viewer,中的记录：,HD11,高温报警,Event Type:Error,Event Source:Ultrasound,Event Category:None,Event ID:0,Date:2008-5-29,Time:13:25:51,User:N/A,Computer:OEM-9IVXIVSR0V5,Description:,The description for Event ID(0)in Source(Ultrasound)cannot be found.The local computer may not have the necessary registry information or message DLL files to display messages from a remote computer.You may be able to use the/AUXSOURCE=flag to retrieve this description;see Help and Support for details.The following information is part of the event:ErrorID:tempmon:Thermal State Raised,StationName:DP(0),The temperature monitor raised the current thermal state due to one or more temperature readings exceeding the threshold for the current state.,File,LineNumber:Y:CookersTempMonitortempmon_service.cpp,187,Application:C:Program FilesPhilipsMercuryReleaseUltraSound.exe,Local Time(US time format):1:25:51 PM,Local Date(US date format):5/29/2008,Additional Details:,Previous:0,New:1,#0,47.5006 C,#1,70.0836 C,HD11,间歇性键盘无响应,偶发性冻结后会出现无法解冻，键盘不响应。,更换过,PC,，,Keyboard,，,TokenRing,，重装软件，更换,SP,，,PS,，,PC,到键盘的,USB cable,。故障仍是偶发。,在现场等到一次故障，情况如下：所有按键都不响应，系统时钟运行正常，外接,USB,鼠标，能够回放冻结的,loop,；拔掉再连上,Aux Power Cable,，字母键部分能够使用；开关机键按下后正常反应，再开机后使用正常。,最后更换,Auxpower cable,解决问题：,Control Panel Aux Power Cable:453561130301,；,cable Video I/O B,453561175221.,HD11,间歇性键盘无响应,最终根据实际看到的故障现象，可以判断设备工作正常，只是键盘的信号无法传送到,PC,进行处理。根据键盘部分的信号图，相关的线只有,USB,和,Aux Power,（两段，一段从,PC,到,Rear IO,，一段从,Rear IO,到键盘），最后更换,Aux Power,解决问题。,HD11/HD11XE,Another Issue,-Machine boot-up/shutdown need long Time(more than 5-20Minutes).,Pls check/disconnect USB modem machine was normal.,HD11/HD11 XE USB modem,
