美国VOLK透镜系列.ppt

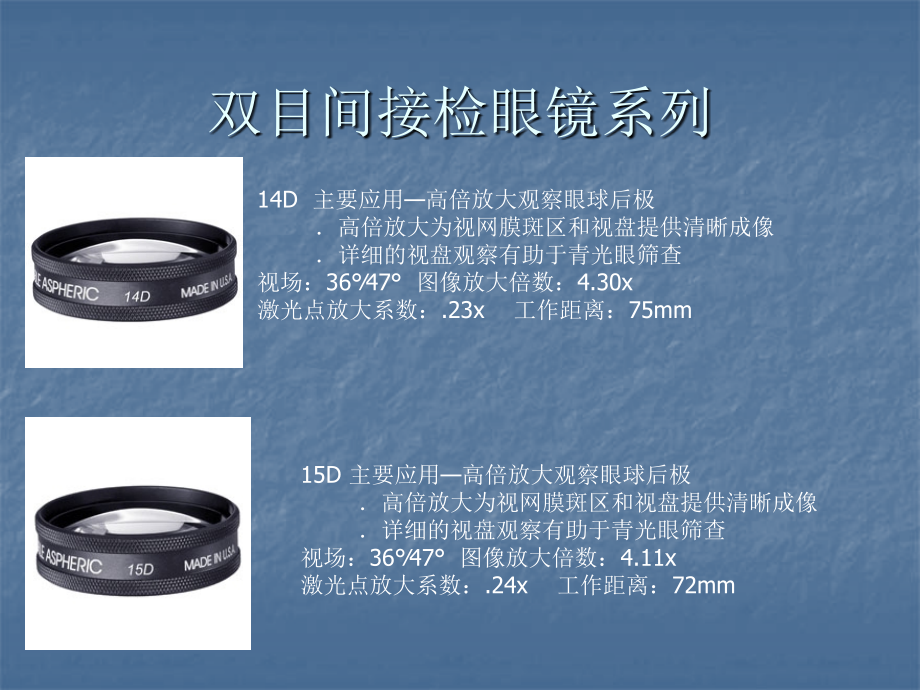

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,美国,VOLK,透镜系列,双目间接检眼镜系列,14D,主要应用,高倍放大观察眼球后极,高倍放大为视网膜斑区和视盘提供清晰成像,详细的视盘观察有助于青光眼筛查,视场：,36,47,图像放大倍数：,4.30 x,激光点放大系数：,.23x,工作距离：,75mm,15D,主要应用,高倍放大观察眼球后极,高倍放大为视网膜斑区和视盘提供清晰成像,详细的视盘观察有助于青光眼筛查,视场：,36,47,图像放大倍数：,4.11x,激光点放大系数：,.24x,工作距离：,72mm,20D,主要应用,行业标准普通诊断镜,为普通诊断实现放大与视场的平衡,提供可进行高压蒸汽消毒的（,ACS,）设计,（仅限黑环,),可提供七种颜色选择,视场：,46,60,图像放大倍数：,3.13x,激光点放大系数：,.32x,工作距离：,50mm,此款为最常用镜头,2.2,主要应用,普通诊断和治疗的理想设计,为普通诊断实现放大与视场的平衡,优化设计有助于透过小瞳孔进行检查,视场：,56,73,图像放大倍数：,2.68x,激光点放大系数：,.37x,工作距离：,40mm,25D,主要应用,中场诊断与治疗,低倍放大可缩短工作距离,较小的直径有助于眼眶内操作,视场：,52,68,图像放大倍数：,2.54x,激光点放大系数：,.39x,工作距离：,38mm,28D,主要应用,眼底扫描的理想方案,高分辨率提供清晰的眼底成像,小瞳孔诊断与治疗的理想方案,提供可进行高压蒸汽消毒（,ACS),设计,视场：,53,69,图像放大倍数：,2.27x,激光点放大系数：,.44x,工作距离：,33mm,30D,主要应用,小瞳孔与儿科诊断和治疗,光学设计可以透过小瞳孔进行高分辨率观察,较短的工作距离可以交付较宽的视场,视场：,58,75,图像放大倍数：,2.15x,激光点放大系数：,.47x,工作距离：,30mm,30D Small,主要应用,小瞳孔与儿科诊断和治疗,光学设计可以透过小瞳孔进行高分辨率观察,小型透镜易于眼眶内检查,视场：,46,60,图像放大倍数：,2.10 x,激光点放大系数：,.48x,工作距离：,30mm,40D,主要应用,小瞳孔与儿科诊断和治疗,任何,BIO,透镜都有最宽的视场，,可以透过小瞳孔进行高分辨率观察,可以用于裂隙灯，对眼球后极提供,超高放大观察,视场：,6990,图像放大倍数：,1.67x,激光点放大系数：,.6x,工作距离：,20mm,Macula Plus 5.5,主要应用,超高分辨率观察眼球后极,为视网膜斑状异常的诊断提供清晰的立体成像,高倍放大便于对老年患者进行检查,透镜适配器为延长的工作距离提供稳定性,视场：,3643,图像放大倍数：,5.50 x,激光点放大系数：,.18x,工作距离：,80mm,数字系列间接,BIO,镜,主要优势：低色散可以增强分辨率,2D,视图视场,缩小的环径和工作距离有助于透镜操作,高级减反涂层最大限度消除反射和眩光,Digital Clear,Mag,主要应用,对,14D/15D,透镜进行升级,以最高分辨率和高倍放大对视盘和眼球后极进行检查,视场：,38,49,图像放大倍数：,3.89x,激光点放大系数：,.26x,工作距离：,60mm,Digital Clear Field,主要应用,对,20D/,全视网膜,2.2,透镜进行升级,最高分辨率全视网膜检查。小瞳孔检查的立项方案,视场：,55,72,图像放大倍数：,2.79x,激光点放大系数：,.36x,工作距离：,37mm,裂隙灯透镜系列,标准裂隙灯透镜,60D,主要应用,高倍放大的眼球后极视图,用于详细视盘和视网膜斑成像的高倍放大透镜,适用于眼眶区的理想直径,视场：,6881,图像放大倍数：,1.15x,激光点放大系数：,.87x,工作距离：,13mm,78D,主要应用,普通诊断和激光治疗,放大和视场的理想平衡,通过优化设计，适用于所有裂隙灯的活动范围,视场：,8197,图像放大倍数：,.93x,激光点放大系数：,1.08x,工作距离：,8mm,90D,主要应用,普通诊断和小瞳孔检查,较小的环径非常适合动态眼底检查,优异的普通诊断镜，同样适用于小瞳孔检查,视场：,7489,图像放大倍数：,.76x,激光点放大系数：,1.32x,工作距离：,7mm,超级系列裂隙灯透镜,Super 66,主要应用,高倍放大观察中央视网膜,实现视网膜斑区和视盘微小细节的,3D,识别,1.0 x,放大简化视盘测量,视场：,8096,图像放大倍数：,1.0 x,激光点放大系数：,1.0 x,工作距离：,11mm,Super field NC,主要应用,广视场、全视网膜检查,“,超级,90D”,，在视场加宽时放大效果不变,超级多功用透镜，提供多个接触式和非接触式选项,工作距离超过竞争对手的眼底透镜,视场：,95116,图像放大倍数：,.76x,激光点放大系数：,1.3x,工作距离：,7mm,Super,Vitreo,Fundus,主要应用,广视场、全视网膜检查和小瞳孔功能,在非接触式透镜内实现最宽视场，视图越过光学涡旋,优异的小瞳孔功能，可以透过,3-4mm,瞳孔进行检查,视场,103124,图像放大倍数：,.57x,激光点放大系数：,1.75x,工作距离：,4-5mm,Super Pupil XL,主要应用,小瞳孔全视网膜检查,最佳的小瞳孔功能，可以透过,2-3mm,的瞳孔,对瞳孔缩小的糖尿病患者非常适用,视场,103124,图像放大倍数：,.45x,激光点放大系数：,2.2x,工作距离：,4mm,数字系列裂隙灯透镜,Digital High,Mag,主要应用,对中央视网膜最高分辨率，高倍放大成像,Low dispersion(,低色散）玻璃可以减少色差，从而实现极高分辨率,视网膜成像,高倍放大可以提供神经纤维层的全貌视图,高质量的立体视觉，可以发现视盘肿胀、凹陷和视网膜斑区的浆液,视场,5770,图像放大倍数：,1.30 x,激光点放大系数：,.77x,工作距离：,13mm,Digital 1.0 x,成像透镜 主要应用,数字裂隙灯摄影的终极透镜,独一无二的玻璃表面曲线和涂层，最大限度减少摄影失真和反射,1.0 x,放大简化视盘测量,高指数、高分辨率玻璃可以改进立体视觉和图像清晰度,视场,6072,图像放大倍数：,1.0 x,激光点放大系数：,1.0 x,工作距离：,12mm,Digital Wide Field,主要应用,最高分辨率 全视网膜检查,终极,90D,透镜，可以实现相同的放大效果和 最宽的视场、,越过光学涡旋,独一无二的玻璃表面曲线和涂层，最大限度减少失真和反射,高指数玻璃保证最高分辨率立体图像，透过小瞳孔时也可以,达到同样的效果,视场,103124,图像放大倍数：,.72x,激光点放大系数：,.1.39x,工作距离：,4-5mm,间接接触式激光镜,Super Quad 160,主要应用,视场极广的检查和激光治疗,可以实现完整的视网膜成像，一直到锯齿缘,对远边缘视网膜具有极佳的,PRP,和其他激光治疗功能,最大限度减少视野范围的失真,视场,160165,图像放大倍数：,.5x,激光点放大系数：,2.0 x,H-R WIDE FIELD,主要应用,视场极广的检查和激光,PRP,治疗,低色散玻璃可以消除视野范围的失真，保证,最高分辨率成像,低矮、小型的外壳可以简化眼眶操作,视场,160165,图像放大倍数：,.5x,激光点放大系数：,2.0 x,QUADR,非球面 主要应用,广视场检查和激光治疗,优化的尺寸最大限度提高眼眶操作能力,边缘视网膜的高分辨率成像，并配备小瞳孔功能,高质量的普通诊断和激光治疗透镜,视场,120144,图像放大倍数：,.51x,激光点放大系数：,1.97x,PDT,激光 主要应用,光动力疗法,可以为脉络膜新生血管膜的治疗交付最大激光点尺寸,放大和视场的理想组合，有助于,PDT,程序,优化的减反涂层，适用于,PDT,程序使用的,689nm,波长,视场：,115137,图像放大倍数：,.67x,激光点放大系数：,1.5x,Equator Plus,主要应用,小瞳孔诊断和治疗,优化的尺寸，最大限度提高眼眶内操作能力,高分辨率广视场成像，并配备小瞳孔功能,视场：,115137,图像放大倍数：,.67x,激光点放大系数：,1.5x,Trans equator,主要应用,中边缘视网膜诊断和聚焦、栅极激光疗法,越过中纬线的广视场，适用于全视网膜成像和治疗,是,Rodenstock,Pan,眼底镜的优异替代品,视场：,110132,图像放大倍数：,.7x,激光点放大系数：,1.44x,Quad,儿科,主要应用,早产儿视网膜病变及儿科诊断与治疗,注册专利的双非球面玻璃光学技术，可以提供增强的成像效果,微型化的接触直径，是诊断和治疗,ROP,与其他婴儿症状的理想设计,非常适用于治疗狭窄睑裂患者,视场,100120,图像放大倍数：,.55x,激光点放大系数：,1.82x,Area,Centralis,主要应用,高倍放大观察和治疗眼球后极,聚集,/,栅极激光治疗的理想设计,提供眼球后极的高倍放大图像，并扩大了视场,视场,7084,图像放大倍数：,1.06x,激光点放大系数：,.94x,Super Macula 2.2,主要应用,对眼球后极进行超高放大的观察和治疗,聚集,/,栅极激光治疗的理想设计,在所有间接接触透镜里，对眼球后极进行最高倍放大成像,视场,6078,图像放大倍数：,1.49x,激光点放大系数：,.67x,直接接触式激光镜,Centralis,Direct,主要应用,-,对眼球后极进行直接图像观察与治疗,高角度设计可以消除灯丝反射,针对改进后的搭配和操作能力，对非球面角膜接触设计,进行了优化,视场,2226,图像放大倍数：,.9x,激光点放大系数：,1.11x,Fundus,Laser,主要应用,-,对眼球后极进行直接图像观察与治疗,注册专利的双非球面玻璃技术，可以增强成像效果,对眼球后极与视网膜进行超高倍放大的观察与治疗,注册的激光窗口保护成像元件不受污染，从而保证,激光点的精确定位,视场,3540,图像放大倍数：,1.25x,激光点放大系数：,.8X,Fundus,Laser 20mm,主要应用,-,对眼球后极进行直接图像观察与治疗,对眼球后极与视网膜进行超高倍放大的观察与治疗,注册的激光窗口保护成像元件不受污染，从而保证,激光点的精确定位,大尺寸接触元件提供超一流稳定性,视场,2530,图像放大倍数：,1.44x,激光点放大系数：,.7X,特殊治疗透镜,Blumenthal,Suturelysis,主要应用,拆线程序,独特的尖头可以减轻显现缝线所需要的压缩力，,从而减少患者的不适,高倍放大实现深位缝线处理,独特的设计有助于透过厚眼球囊层，或结膜下出血进行显现,图像放大倍数：,2x-3X,激光点放大系数：,.50 x-.33X,Capsulotomy,主要应用,囊膜切开镜,对后囊膜实现精确的聚焦激光束定位,激光窗口保护成像元件不受污染，从而保证激光点的精确定位,图像放大倍数：,1.57x,激光点放大系数：,.63x,Iridectomy,主要应用,虹膜切开镜,对虹膜进行最高倍放大成像,激光窗口保护成像元件不受污染，从而保证激光点的精确定位,图像放大倍数：,1.7x,激光点放大系数：,.58x,房角镜系列,单面房角镜 主要应用,前方与中央视网膜的治疗,双面房角镜 主要应用,前房和中央视网膜观察和治疗,两个不同角度的镜片可以提供较宽的前房视图,三面镜 主要应用,观察与治疗前方以及中央和边缘眼底,激光三面镜 主要应用,前房及中央和边缘眼底的观察和治疗,激光四面镜 主要应用,用于静态和动态前房角镜检查,SLT,镜 主要应用,小梁切除术用,KEELER,双目间接检眼镜,VANTAGE,增强型双目间接检眼镜,专利,HTM,透镜提高,1.6,被放大率，图象更逼真，,可转为视频资料，便于教学和保存。,智能光学系统，对所有尺寸的瞳孔都能提供,3D,双目显微视图，提高了检查效果,AII Pupil II,普通型双目间接检眼镜,轻便、舒适,氙气灯泡光源,IR,和,UV,滤片保护患者,
