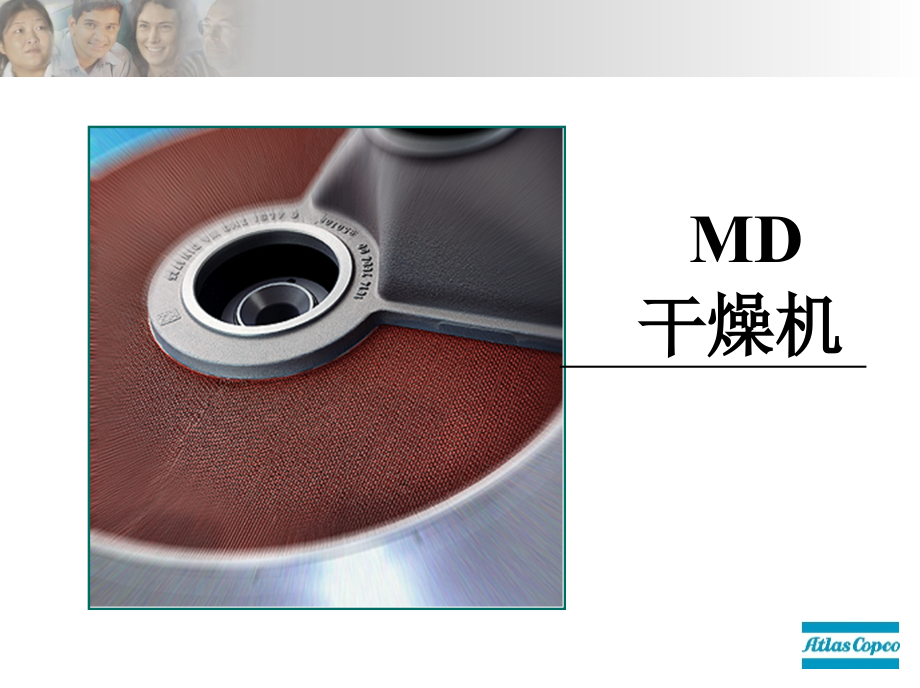

阿特拉斯MD干燥机介绍.ppt

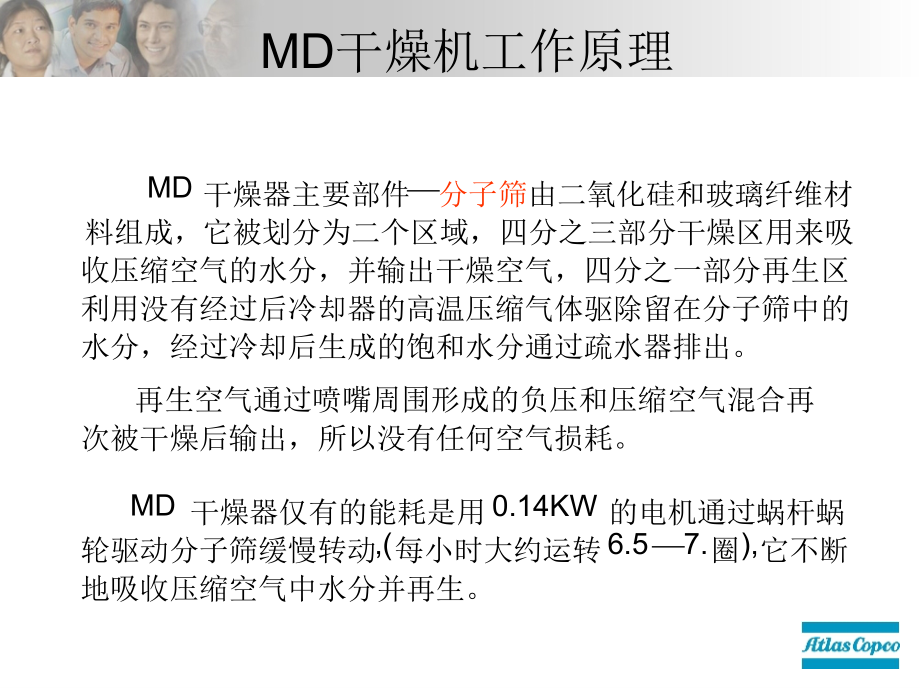

MD,干燥机,MD,干燥器主要部件,分子筛,由二氧化硅和玻璃纤维材,料组成,，,它被划分为二个区域,，,四分之三部分干燥区用来吸,收压缩空气的水分,，,并输出干燥空气,，,四分之一部分再生区,利用没有经过后冷却器的高温压缩气体驱除留在分子筛中的,水分,，,经过冷却后生成的饱和水分通过疏水器排出,。,再生空气通过喷嘴周围形成的负压和压缩空气混合再,次被干燥后输出,，,所以没有任何空气损耗,。,MD,干燥器仅有的能耗是用,0.14KW,的电机通过蜗杆蜗,轮驱动分子筛缓慢转动,(,每小时大约运转,6.5,7.,圈,),它不断,地吸收压缩空气中水分并再生,。,MD,干燥机,工作原理,吸入空气,排出热气,压缩空气输出,再生空气输出,疏水器,驱动电机,冷凝器,进气阀,排气阀,U,型管压差调节阀,旁通阀,再生空气截止阀,输出管,MD,干燥机,管道连接,Hot unsaturated,air used for,regeneration,Hot,saturated,air,Cold,saturated,air,Dry air,四分之一再生空气区,四分之三干燥空气区,输出,来自压缩机出口,去冷却器,每小时旋转6-7圈,来自高压转子出口,MD,干燥机,分子筛,hot,rgeneration,air in,drying rotor,bypass and isolation valves,compressed air in,compressed air out,drive motor,oil-free condensate drain with safety drain,fan/fan motor,water separator,nozzle,ejector,再生空气进口,分子筛,风扇,疏水器,驱动电机,水分离器,压缩空气进口,压缩空气出口,旁通阀,喷射口,冷却器,MD,干燥机,结构,hot regeneration air in,dewpoint,indicator,bypass and isolation valves,compressed air in,compressed air out,drive motor,oil-free condensate drain outlets,regeneration air cooler,cooling water in/out,压力露点指示,热再生空气,冷却水进出口,再生空气冷却器,疏水器,驱动电机,压缩空气出口,压缩空气进口,旁通阀,MD,干燥机,结构,Z18-250,MD50-600,Intake air,Hot unsaturated air,Cold saturated air,Hot wet air,Dry air,Condensate,Insulation,LP,element,HP,element,Aftercooler,Non return valve,Drive motor,Drain with safety drain,Throttle valve,Regeneration cooler,Ejector,压缩空气,再生空气,中冷,后冷,空气进,热不饱和空气,冷饱和空气,热湿空气,干空气,冷凝水,绝热层,空压机,MD,干燥器,吸湿棉,MD,干燥机流程,25,mm,35,C,39,g/m,3,130,C,T5-T68C,T2-T120C,+,U,型压差管,MD,干燥器正常工作参考条件,1 每小时手动排放冷凝水,2 注意观察玻璃视镜硅胶颜色应为蓝色,3 注意干燥器电机在加载时必须运行,4 注意冷凝水每日排放量，冷凝水颜色，,水中是否含有细砂状杂质,5 疏水器低位浮球阀排水应畅通,6 定期检查,U,型管水位压差,7 再生空气温度应大于130度,8 蜗杆涡轮箱内齿轮机油每年更换一次,9 风冷式干燥器须定期清洗翅片散热器,MD,日常维护保养,
