润新-F84在线检测出水硬度设备.ppt

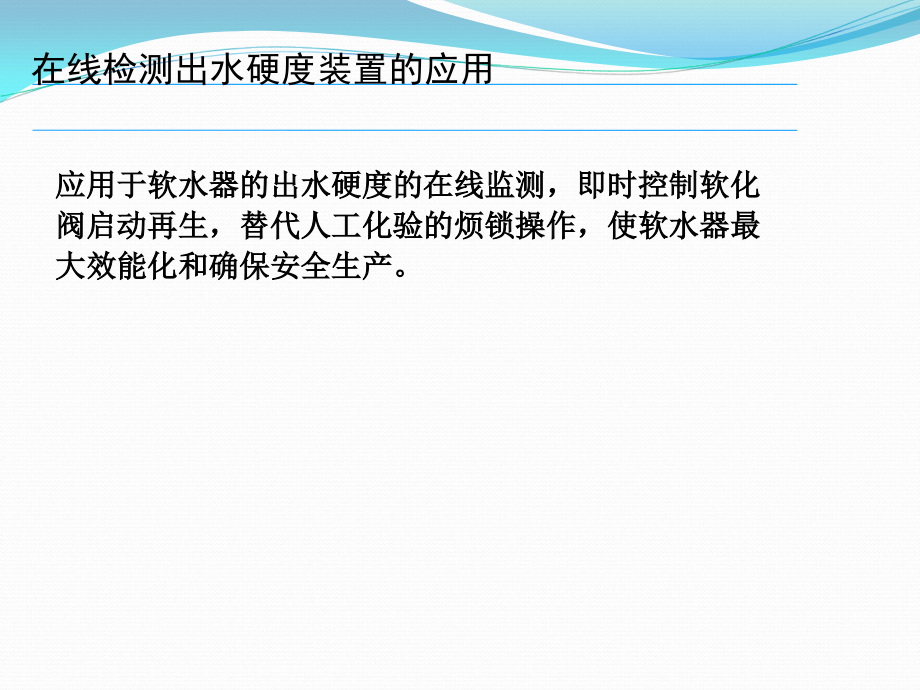

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,在线检测出水硬度装置,知识讲座,在线检测出水硬度装置的应用,应用于软水器的出水硬度的在线监测，即时控制软化阀启动再生，替代人工化验的烦锁操作，使软水器最大效能化和确保安全生产。,基本构成,原理,principle,在线检测出水硬度装置是通过将软水器的出水引入到检测装置，利用,EDTA,滴定法的原理对软水器的出水进行定时定向检测。一旦出水硬度超出,0.03,mmol/L,时，即刻报警并发出信号控制软水器启动再生，达到在线监测的目的。,工作流程：,冲洗,a,排空,b,进试剂,进水样,检测分析,冲洗,b,排空,a/,待检,工作流程,1-,冲洗,a,Working process Washing&replacing a,在检测启动后，先从进水口进水，经过混合腔，从排水口排出，将混合腔冲洗干净。冲洗时间为,10,秒。,Upper moving disk,Middle moving,disk,Bottom moving,disk,Inlet,Mixing chamber,outlet,工作流程,2-,排空,b,Working process Emptying b,将冲洗后残留在混合腔里的水排干净。排空时间为,10,秒。,Upper moving disk,Middle moving,disk,Bottom moving,disk,Inlet,Mixing chamber,outlet,工作流程,3-,进试剂,Working process Reagent inlet,试剂瓶的试剂流进中间动片的计量孔。进试剂时间为,2,秒。,Reagent bottle,Upper moving disk,Middle moving,disk,Bottom moving,disk,Mixing chamber,outlet,工作流程,4-,进水样,Working process Water inlet,从进水口进水，将试剂带入混合腔内搅拌混合均匀，混合腔的空气通过排气阀排出，水满时排气阀自动关闭，停止进水。进水样时间为,15,秒。,Check valve,Upper moving disk,Middle moving,disk,Bottom moving,disk,Inlet,Mixing chamber,outlet,空气,工作流程,5-,检测分析,Working process Testing,在检测分析工位，发射灯通电发光，接收灯感应光通过水样的光强度信号后，转换成电信号。水硬度为,0.025mmol/L,的定量水和定量试剂混合后，水样显蓝色，电信号偏弱；水硬度为,0.03mmol/L,的定量水和定量试剂混合后，水样显红色，电信号偏强。由此来检测水质的硬度是否,0.025mmol/L，,如超出，检测仪发出信号来控制软水器及时启动再生。,检测时间为,50,秒。,Mixing chamber,Test sender,outlet,Inlet,Test receiver,工作流程,6-,冲洗,b,Working process Washing&replacing b,检测完后将混合腔内的混合液冲洗干净，从排水口排出。冲洗时间为,10,秒。,Upper moving disk,Middle moving,disk,Bottom moving disk,Inlet,Mixing,chamber,outlet,工作流程,7-,排空,a/,待检,Working process Emptying a,将冲洗后残留在混合腔里的水排干，同时处于待检状态。此时显示屏的时间为倒计时，即表示多少时间后再次检测。待检时间可选,30,分钟、,60,分钟或输入树脂体积、原水硬度等参数由阀自动计算。,Upper moving disk,Middle moving,disk,Bottom moving,disk,Inlet,Mixing chamber,outlet,12,主要功能特点：,2,、可在需要时手动操控即时检测,1,、通过陶瓷动片内高精度的通孔滴取试剂，计量精确。,3,、准确的控制软水器在出水硬度超标时启动再生，软水器无出水时，检测仪处于待检状态，更好的节省试剂，系统运行更加合理、经济和有效。,4,、一瓶试剂可连续检测约,3,个月，检测仪设有缺试剂报警，缺试剂报警时，及时更换新的试剂瓶并持续按 键,5,秒后解除报警即可，如不能及时更换试剂，软化阀将自动转入时间型按小时计。,5,、停电再来电，检测仪回到排空待检位置，避免停电再来电后误报。,13,主要功能特点：,6,、检测周期根据需要可选：,A,、,30,分钟检测一次；,B,、,60,分钟检测一次；,C,、输入树脂体积、水硬度、平均每小时用水量，系统自动计算总时间。刚到运行及快失效时，检测周期短；中间的工作过程检测周期长。以节省试剂。,7,、连续两次检测不合格，说明存在树脂失效或缺盐等原因，检测仪控制软化阀停机报警。,安装方式,Installation,安装在台面上,安装在墙上,通过固定板安装固定,进水用,6,软管连接,6 pipe connect,整体安装,Overall installation,流量计,在线检测装置,On-line test device,注意排水管顺畅，不能有向上弯形成水封的情况。阀与排水口的高度差不小于,1.2m,以确保将混合腔内的液体排干净，以免影响检测精度。,排水用,8,软管连接,8 pipe connect,流量计的安装,统一采用规格为,1”,的流量计，,安装在软化阀的出水口，,安装方法有两种（如图）。,叶轮转动，表示系统有水流过，检测装置才计时待检。在带水箱液位开关的软水系统中，防止当水箱水满或软水阀处于再生状态时，检测装置还在检测，这样可节省试剂及防止误报。,控制盒上盖,控制盒,控制盒底座,更换试剂时需先将控制盒上盖拆卸，沿朝着红色箭头的方向旋转拆卸，然后向上取出试剂瓶。,The upper cover should be disassembled when replace the reagent.Follow the red arrow to take out the cover then reagent bottle.,使用,试剂的更换 拆外壳,Replace reagent Disassemble cover,试剂瓶,拆卸方向,Reagent bottle,Disassemble direction,Upper cover,Control box,Bottom,使用,试剂的更换,Replace reagent,试剂瓶设有止回阀，取出试剂瓶时，止回阀会自动关闭，减少试剂的浪费。,试剂瓶,试剂瓶定位体,当试剂瓶放入定位体时，定位体的顶开机构顶开止回阀，这时就可以正常使用试剂了。,When insert reagent bottom into locating body,the check valve will turn on.The reagent can be used normally.,Reagent bottle,Locating body,使用,试剂的更换,Replace reagent,试剂在常温条件下的保质期暂定为,10,个月，备用试剂应存放于冰箱。试剂容量大约,450ml,如正常使用约三个月需更换一次。,止回阀,Check valve,试剂瓶密封盖,Sealing cover,密封盖箭头,Arrow in cover,更换试剂时：必须先将试剂瓶密封盖按箭头方向拧开。（瓶盖螺纹为左旋螺纹）,使用,试剂的更换,Replace reagent,将试剂瓶按箭头方向插入阀上的定位体中，然后将上盖装入即可。这时试剂瓶更换完成。,Insert the reagent bottle to location body according to arrow direction.Then assemble the cover in control box as required,.,控制盒上盖,Cover,试剂瓶,Reagent bottle,控制盒,Control box,21,常见故障和排除方法,问题,原因,解决办法,1.,连续两次检测不合格,A,.,盐箱缺盐,B,.,树脂失效,C.,试剂失效,A,.,加盐,B,.,更换树脂,C.,更换新试剂,2.,缺试剂报警,-E5-,A,.,试剂瓶止回阀没打开,B,.,试剂用完,A,.,检查试剂瓶止回阀,B,.,更换新试剂,3.,检测工位显示,-E6-,错误代码,电压值为零,A,.,发射灯或接收灯插头没插好,B,.,发射灯或接收灯或主板损坏,A,.,检查发射灯或接收灯插头是否牢固,B,.,更换发射灯或接收灯或主板,电压值大于,4.5V,A.,进水样时无水进入混合腔,B.,主板损坏,A.,检查下定片进水样小孔是否堵塞,B.,更换主板,
