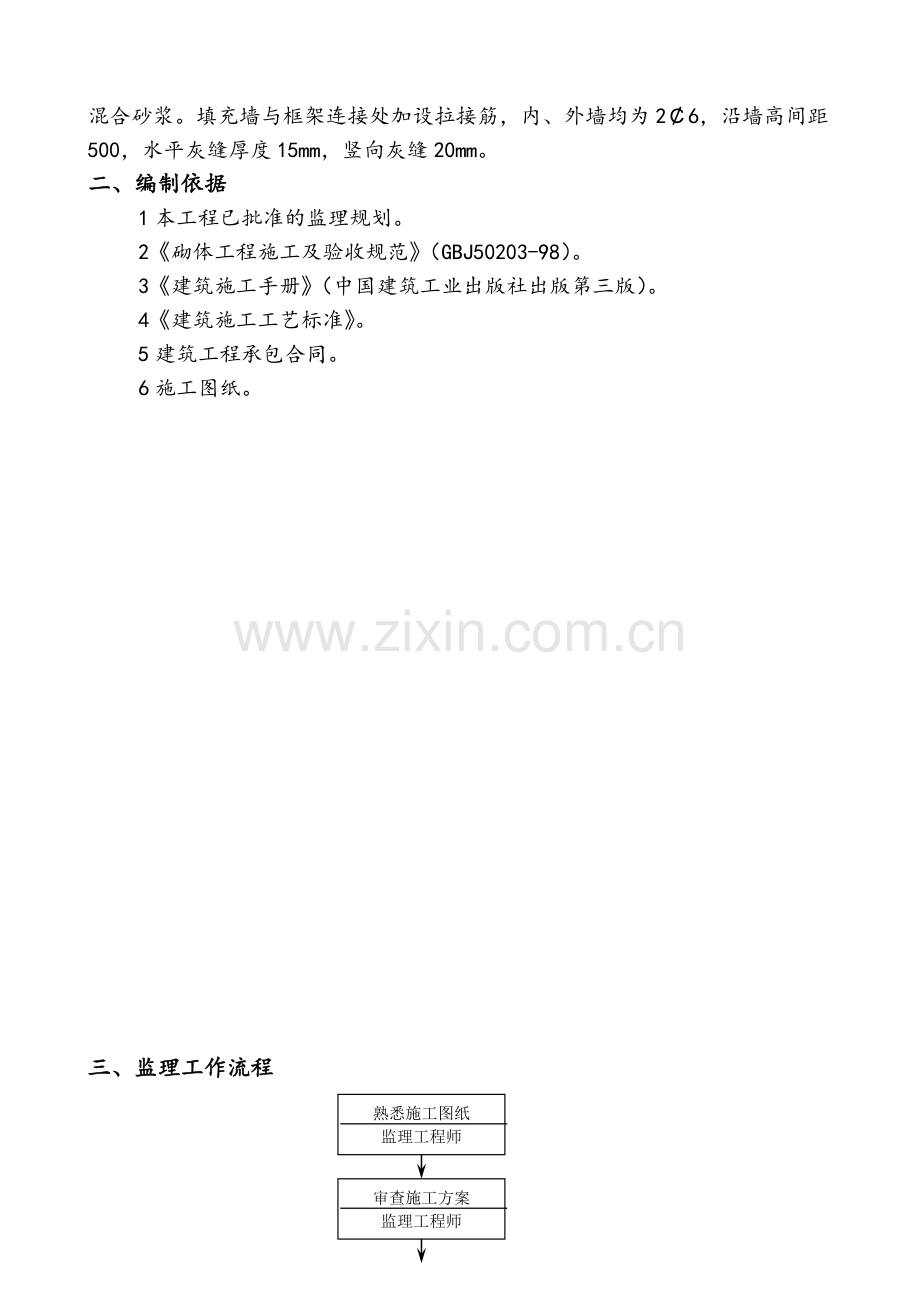

阳光花窖工程砌体工程监理细则编制： 审批： 太原市春润达工程监理有限公司阳光花窖工程项目监理部2011年11月砌体工程监理实施细则一、专业概况本工程监理细则为主体结构墙身采用加气混凝土砌块砌筑。砂浆采用M7.5混合砂浆。填充墙与框架连接处加设拉接筋，内、外墙均为26，沿墙高间距500，水平灰缝厚度15mm，竖向灰缝20mm。二、编制依据1本工程已批准的监理规划。2砌体工程施工及验收规范（GBJ50203-98）。3建筑施工手册（中国建筑工业出版社出版第三版）。4建筑施工工艺标准。5建筑工程承包合同。6施工图纸。三、监理工作流程熟悉施工图纸监理工程师审查施工方案监理工程师施工技术交底承包单位基层清理施工自查、监理抽查(按频率)砂采用水泥、砂、石灰及外掺剂按规定验收批进行检验施工自检、监理抽检（按频率）砖进场按规定验收批进行试验施工自检、监理抽检（按频率）平面弹线、立皮数杆承包单位 砌体接槎每检验批抽检20%，且不少于5次，砂浆饱满度每检验批检验数不少于5次监理工程师砂浆强度试块按同一验收批至少抽检一次，监理抽检数按平行检测频率监理工程师砂浆配制及砌体砌筑承包单位检查拉结筋长度、间距、弯钩监理工程师砌体拉结筋设置承包单位督促检查予留、予埋的位置、数量监理工程师予留洞、予埋件安装承包单位砌体自查合格后报验承包单位砌体复查验收监理工程师四、原材料的质量控制：1、砌体工程所用的原材料应有产品的合格证书、产品性能的检测报告。钢筋、水泥块材、砂以及外加剂等材料要有进场复检报告，严禁使用国家命令淘汰的材料。 2、水泥以同一生产厂家生产、同品种同标号，每进场一批为一个抽检单位进行复检，不同品种的水泥不得混合使用。过期的水泥严禁使用，当使用中对水泥的质量有怀疑或出厂的时间过长（超出三个月）时做复试试验，并按期结束使用。取样应有代表性，也可从20个以上不同部位取等量样品，总量至少12kg，袋装水泥200t为一个检验批，散装不超过500t为一个检验批。 3、钢筋每种规格进场应按批进行检查和验收。每批重量不大于60吨，每批应由同一牌号、同一炉罐号、同一规格、同一交货状态的钢筋组成。每直条钢筋应做2个拉伸试验、两个弯曲试验，每批盘条钢筋应做一个拉伸试验、2个弯曲试验。拉伸和弯曲试验的试样可在每批材料中任选两根钢筋切取。 4、砂、碎石以同产地、同规格，以400m3或600t作为一个检验批，不足400m3或600t亦为一批，在料堆上取样时，取样部位应均匀分部。不同部位取大致等量的砂8份，其质量不少于10kg.在混合均匀。砂浆用砂不得含有害杂物，强度和等级不小于M5的水泥混合砂浆的含泥量不超过5，小于M5的不应超过10。人工砂，山砂及特细砂应经试配能满足砌筑砂浆技术条件要求。 5、普通烧结砖以每一生产厂家的砖运到现场后，都应按15万块，多孔砖5万块，粉煤灰砖和灰砂砖10万块的要求划分检验批。烧结砖从外观质量合格中随机取样20块，多孔砖在外观质量和各种随机抽取15块，灰砂砖在外观质量合格中随机抽取3组共15块。 6、砌块，同品种、同规格、同等级的砌块以一万块为一个检验批，不足亦为一个检验批。在每个检验批中随机抽取32块做尺寸偏差和外观质量检验，其中不符合等级的产品不超过5块时，则判定该批砌块的尺寸偏差和外观质量检验结果符合相应等级。否则为不符合相应等级。五、砌筑砂浆：1.砌筑砂浆应通过试配确定配合比，砂浆用砂不得含有害杂物，强度和等级不小于M5的水泥混合砂浆的含泥量不超过5，小于M5的不应超过10。人工砂，山砂及特细砂应经试配能满足砌筑砂浆技术条件要求。当砌筑砂浆的组成有变更时，其配合比应重新确定。2.凡是在砂浆中掺入各种外加剂的，应经检验和试配符合要求后方可使用。3.砂浆现场搅拌时，各组成材料应采用重量计算。4.砌筑砂浆应采用机械搅拌，随拌随用。水泥砂浆和水泥混合砂浆应分别在3h和4h内使用完毕。当气温超过30时，应分别在拌成后2和3内使用完毕（加缓凝剂的根据情况延长）。5.砌体砂浆试块强度验收时，其强度合格标准必须符合一下规定:5-1.每250m3砌体、每一工作班、每种配比至少取样一组（6块）。5-2.同一批验收的砂浆试块挤压强度平均值必须大于或等于设计强度等级所对应的立体抗压强度。5-3.同一批验收的砂浆试块抗压强度的最大组平均值必须大于或等于设计强度等级所对应的立方体抗压强度的0.75倍。六、砌体的基本规定： 1、砌筑基础前，应校核放线尺寸。长度或宽度30m时，允许偏差5mm；长度或宽度30或60m时允许偏差10mm；长度或宽度60m或90m时允许偏差15mm；长度或宽度90m允许偏差20mm。 2、基础标高不同时应从低处砌起，并应由高处向低处搭砌。 3、砌体的转角处和交接处应同时砌筑。当不能同时砌筑时应按规定留槎，接槎。 4、在墙上留置临时施工洞，其侧边离交接处墙面不应小于500mm。洞口的净宽度不应超过1000mm，应设置拉结筋。抗震烈度为9度的地区建筑物的临时施工洞口位置，应会同设计单位同意。 5、不得在下列墙体或部位设置脚手眼： 5-1.120mm厚墙，料石清水墙和独立柱。 5-2.过梁上与过梁成60角的三角形范围及梁经跨度的高度范围内。 5-3.宽度小于1m的窗间墙。 5-4.砌体门窗洞口两侧200mm和转角450mm范围内。 5-5.梁或梁垫下及其左右500mm范围内。 5-6.设计不允许设置脚手眼部位。 6.施工脚手眼补砌时灰缝应填满砂浆，不得用砖干塞。 7.设计要求的洞口、管道、沟槽应于砌筑时留出或预埋，未经设计同意，不得打凿墙体和在墙体上开凿水平沟槽，宽度超过300mm的洞口上部应设置过梁。七、砖砌体工程： 1、砖砌体砌筑时应1-2天浇水湿润。 2、240mm厚承重墙的每层墙的最上一批砖，砖砌体的台阶面水平面上及挑出层应整砌丁砖。 3、竖向灰缝不得出现透明缝、瞎缝和假缝。 4、砖砌体的施工临时间断处补砌时，必须将接槎清理干净、浇水湿润，并填实砂浆，保持灰缝平直。 5、砖砌体水平灰缝的砂浆不得小于80，每检验批抽检不应小于5处。用百格网检查每处检测3块砖，取其平均值。 6、砖砌体的转角处和交接处应同时砌筑，严禁无可考措施的内外墙分砌施工。对不能同时砌筑而又必须留置的临时间断处应砌成斜槎，斜槎水平投影长度不小于高度的23.每检验批抽20，接槎且不应小于5处。 7、非抗震设防及抗震设防烈度为6度、7度地区的临时间断处当不能留槎时，转角处外可留直槎，但要做成凸槎。留直槎处应加设拉结钢筋。拉结钢筋的数量为每120mm墙厚放置16拉结钢筋（单独120mm厚墙放置两根）间距沿墙高不超过500mm。埋入长度从留槎算起每边不应小于500mm，对抗震设防烈度6度、7度的地区，不应 小于1000mm，末端应有90弯钩。每检验批抽查20接槎，且不应小于5处。 8、砖砌体垂直度的允许偏差：项次项目允许偏差（MM）检验方法1轴线位置偏移10用经纬仪和尺检查或用其它测量仪器检查2垂直度每层5用两米拖线板检查全高10m10用经纬仪、吊线和尺检查，或用其它测量仪器检查10m20抽检数量：轴线查全部承重墙柱；外墙垂直度全高查阳角，不应少于4处，每层20m查一处；内墙按有代表性的自然间抽10，但不应少于3间，每间不应少于2处，柱不少于5根。（1）砖砌体的组砌方法应正确，上、下错缝，内外搭砌，砖柱不得采用包心砌。抽检数量：外墙每20m抽查一处，每处3-5m，且不应少于3处；内墙按有代表性的自然间抽10，且不应少于3间。清水墙，窗间墙五通缝，混水墙中长度大于或等于300mm的通缝每间不超过3处，且不位于同一个墙面。（2）砖砌体的灰缝应横平竖直，厚薄均匀，水平灰缝厚度为10mm但不应小于8mm，也不应大于12mm。砖砌体一般尺寸允许偏差：项次项目允许偏差（mm）检验方法抽检数量1基础顶面和楼面标高15用水平仪和尺检查不应少于5处2表面平整 度清水墙、柱5用两米靠尺和楔形塞尺检查有代表性自然间10，但不应少于3间，每间不应少于2处混水墙、柱83门窗洞口高、宽（后塞口）5用尺检查检查批洞口的10，且不应少于5处4外墙上下窗口偏移20以底层窗口为准，用经纬仪和吊线 检查检验批的10，且不应少于5处5水平灰缝平直度清水墙7拉10m线和尺检查有代表性自然间10，但不应少于3间，每间不应少于2处混水墙106清水墙游丁走缝20吊线和尺检查，以每层第一皮砖为准有代表性自然间10，但不应少于3间，每间不应少于2处八、填充墙砌体工程：1.蒸压加气混凝土砌块 轻骨料混凝土小型空心砌块砌筑时，为了有效控制砌体收缩裂缝和保证砌体强度，其产品的龄期应超过28天。2.填充墙砌体砌筑前 块材应提前2天浇水湿润。块材的含水率分别为：空心砖宜为10-15，轻骨料混凝土小气块宜为5-8，加气混凝土砌块施工时的含水率宜控制在小于15，对粉煤灰加气混凝土砌块宜小于20. 3.填充墙砌体一般尺寸偏差：（1）检查数量：1）表面平整度、垂直度在检验批的标准间中随机抽查10，但不应小于3间；门窗洞口在检验批中检查10，且不应少于5处。2）门窗洞口高宽，外墙上、下窗口偏移在检查批中抽检10，且不应少于5处。（2）填充墙砌体的砂浆饱满度及检验方法砌体分类灰缝饱满度及要求检验方法空心砖砌体水平80采用百格网检查块材底面砂浆的粘结痕迹面积垂直天满砂浆，不得有透明缝、瞎缝、假缝加气混凝土砌块和轻骨料混凝土小气块砌体水平80垂直80 4. 填充墙砌体的灰缝厚度和宽度应正确。空心砖、轻骨料混凝土小型空心砌块的砌体的灰缝应为8-12mm。蒸压加气混凝土的水平灰缝厚度及竖向灰缝宽度分别宜为10mm和20mm。 检查数量：1） 蒸压加气混凝土水平灰缝和垂直灰缝的检查在检验批的标准中间抽查10，且不少于3间。项次项目允许偏差（mm）检验方法1轴线偏移10用尺检查垂直度小于或等于3m5用2M拖线板或吊线、尺检查大于3m102表面平整度8用2M靠尺和楔形塞尺检查3门窗洞口高、宽（后赛口）5用尺检查4外墙上、下窗口偏移20用经纬仪或吊线检查 2）砂浆饱满度、抽检数量每部架子不少于3处，每处不应少于3块。 5.填充墙砌体留置的拉结钢筋或网片的位置应与块体皮数相符合。拉结钢筋或网片应置于灰缝中，埋置长度应符合 设计要求，竖向位置偏差不应超过一皮高度。 抽检数量：填充墙砌体留置的拉结筋或网片的位置，在检验批中抽检20且不少于5处。 6.填充砌筑时应错缝搭接，蒸压加气混凝土砌块搭接长度不应小于砌块长度13.轻骨料混凝土小型空心砌块搭接长度不应小于90mm竖向灰缝不能大于2皮。 抽检数量：填充墙砌筑搭接长度的检验数量在检验批中抽查10且不少于3间。 7.填充墙砌至接近梁、板底时，应留一定空隙，带填充墙砌完并应至少间隔7d后，在将其补挤紧。 抽检数量：没检验批抽10的填充墙片（两柱之间的墙片）且不应少于3片墙。九、配筋砌体工程： 1、构造柱浇灌混凝土前，必须将砌体接槎部位和模板浇水湿润。 2、砌体水平灰缝中钢筋的锚固长度不宜小于50d，且其水平或垂直弯折段长度不宜小于20d和150mm。钢筋搭接的长度不应小于55d。 3、配筋砌块砌体剪力墙的灌孔混凝土中竖向受拉钢筋，钢筋搭接长度不应小于35d，且不小于300mm。 4、砌体与构造柱、芯柱的连接处应设26拉结筋或4钢筋网片，间距沿墙高不应超过500mm（小气块为600mm）;埋入墙内长度每边 小于600mm，。对抗震设防的地区不宜小于1m，末端应有90弯钩。 5、构造柱与墙体的连接处砌成马牙槎，马牙槎应先退后进。预留的拉结筋应位置正确，施工中不得任意弯折。 抽检数量： 没检验批抽20，且应不少于5处。 6、设置在砌体水平灰缝内的钢筋应居中置于灰缝中。水平灰缝厚度应大于钢筋直径4mm以上，砌体外漏砂浆保护层的厚度不应小于15mm。 抽检数量：没检验批抽检3 个构件，每个构件检查3处。 7、对配筋混凝土小型空心砌块砌体 、芯柱混凝土应在装配式楼该处贯通，不得消弱芯柱截面尺寸。 抽检数量：每检验批抽10，且不应少于5处。 8、设置在潮湿环境或有化学侵蚀性介质的环境中的砌体灰缝内的钢筋应采取防腐措施。 抽检数量：没检验批抽10的钢筋。 9、网状配筋砌体中，钢筋网及放置间距应符合设计规定。10、组合砖砌体构件，竖向受力钢筋保护层应符合设计要求。距砖砌体表面距离应不小于5mm，拉结筋两端应设弯钩，拉结筋的位置应正确。 抽检数量：没检验批抽检10，且不应少于5处。11. 构造柱位置及垂直度允许偏差： 项次项目允许偏差(mm)抽检方法1柱中心线位置10用经纬仪和尺检查或用其他仪器检查2柱层间错位8用经纬仪和尺检查或用其他仪器检查3柱垂直度每层10用2拖线板检查全高10m15用经纬仪、吊线和尺检查，或用其他测量仪器检查10m20十、砌砖工程施工质量控制要点1、监理工程师应加强对砌筑砂浆质量检查（1）对拌和的检查 1）应督促、检查承包单位根据审定的砂浆配合比进行生产，计量要准确。塑化材料的掺量对水泥混合砂浆强度影响很大，计量时一定要特别加以注意。 2）督促承包单位使用机械拌和砂浆。拌和时应注意投料顺序，保证块状的塑化材料能拌开，搅拌时间不得少于15min。掺用微沫剂时，应适当延长。 3）检查、测定拌出砂浆的质量。砂浆的稠度应满足不同种类砌体的具体要求；保水性要好，分层度不宜大于20mm，发现砂浆和易性差，容易产生沉淀、泌水现象时，应仔细分析原因。当用高标号水泥和细砂配制低等级砂浆产生离析现象时，应调整配合比，改用低标号水泥和中砂；发现掺入的石灰膏质量差，例如已经干燥、结硬或合有较多灰渣、杂物，以及计量不准、搅拌时间过短、存放时间太长等影响砂浆质量的问题时，应督促承包单位及时解决。 （2）砂浆试块的制作，往往被承包单位忽略。监理工程师应及时检查、督促。 （3）砂浆在运输过程中，要采取措施防止其离析。搅出的砂浆应及时使用，水泥砂桨和水泥混合砂浆必须在拌成后，分别在3h内和4h内使用完毕，如气温放过30，相应缩短1h。灰槽中的砂浆应及时清理干净，隔日的砂浆不能再使用。 2、检查砌砖的现场准备工作 （1）检查和复核承包单位测设的墙体平面尺寸和标高，以及皮数杆设立情况。 （2）检查基底的清理情况，砂浆、杂物等要消除干净。基底若为垫层或砖砌体，应事先浇水湿润。 （3）检查撂底情况，特别要核对门口、窗口、等与砖缝的对应情况。 （4）砖在砌筑前一天就应浇水湿润，砖含水率控制在10%-15%，严禁干砖上墙。 3、砖筑过程中监理工程师应加强巡规 （1）检查工人砌墙的砌筑形式是否符合规范要求，是否按皮数杆拉线控制大专砖层水平；内外墙砖应相互咬槎，不允许出现竖向通缝；若留直槎，必须按规定设拉结钢筋，并应检查拉结筋的长度、间距以及拉结筋部位砂浆的饱满程度。 （2）检查砌体的水平灰缝厚度和竖向灰缝宽度，灰缝一般为10mm，不小于8mm，也不应大于12mm。砖层水平灰缝砂浆的饱满度不得低于80%；竖缝内砂桨应饱满(对外墙必须达到此要求，否则，雨水渗到墙内壁，将使墙饰面发霉)。 （3）检查砌体中的预埋件、预留洞以及钢筋是否符合设计要求，对埋于砖砌体中的木砖要做好防腐处理。本砖的数量，应按图纸或有关规定设置，一般不超过10皮砖一块，单砖墙或轻质隔墙要用混凝土木砖，否则门窗框容易松动。 （4）砖柱横、竖向灰缝的砂浆部必须饱满，每砌完一层砖，都要进行一次竖缝刮浆塞缝工作，以提高砌体强度。 （5）抗震设防区的砖砌体，应符合相应的构造要求。 （6）督促承包单位合理组织施工，内外墙要同步砌筑，尽量不留槎。当要留槎时，留槎的部位、形式，必须事先报请监理工程师批准。接槎时，接槎处必须清理干净并浇水湿润。 4、注意要求承包单位做清水墙勾缝的样板勾缝培训。勾缝前应要求将墙体砖缺楞掉角部位、瞎缝、括缝深度不够的灰缝进行开凿(开缝深度为10mm)，缝上下切口应开凿整齐。要提前浇水冲刷墙面浮浆，待砖墙面干时，开始勾缝。勾缝要用过筛细砂。勾凹缝的深度4-5mm，勾缝后应根据天气温度情况，喷水养护。 5、对优质目标工程还应特别注意室外大角垂直度，室外墙面平整度、建筑物横竖装饰线的一致(横平、竖直)、砖面颜色、组砌合理、勾缝美观等影响单位工程观感质量评定的因素。 十一、监理工作的方法及措施：1、审核技术文件、报告和报表2、审批施工方案，核实与控制施工准备工作质量；3、审批施工承包单位提交的有关材料、半成品和构配件质量证明文件，确保工程质量有可靠的物质基础；4、审核承包单位提交的有关工序产品质量的证明文件、工序交接检查（自检）、隐蔽工程检查、分项工程质量检查报告等文件、资料、以确保和控制施工过程的质量；5、审核有关应用新技术、新工艺、新材料、新结构等的技术鉴定书，审批其应用申请报告，确保新技术应用的质量；6、审核与签署现场有关质量技术签证、文件等。7、检查的内容：施工前准备工作的质量、工序施工中的跟踪监督；8、现场监督检查的方式：巡视、检查；9、现场检验的方法：目测、量测、试验。10、规定质量监控工作程序：规定监理、承包方必须遵守的质量监控程序，如工程验收程序、工序交接验收工作程序等；11、根据工程需要，召开本专业专题会议，作好事前、事中、事后质量控制；
