A320起飞性能.pptx

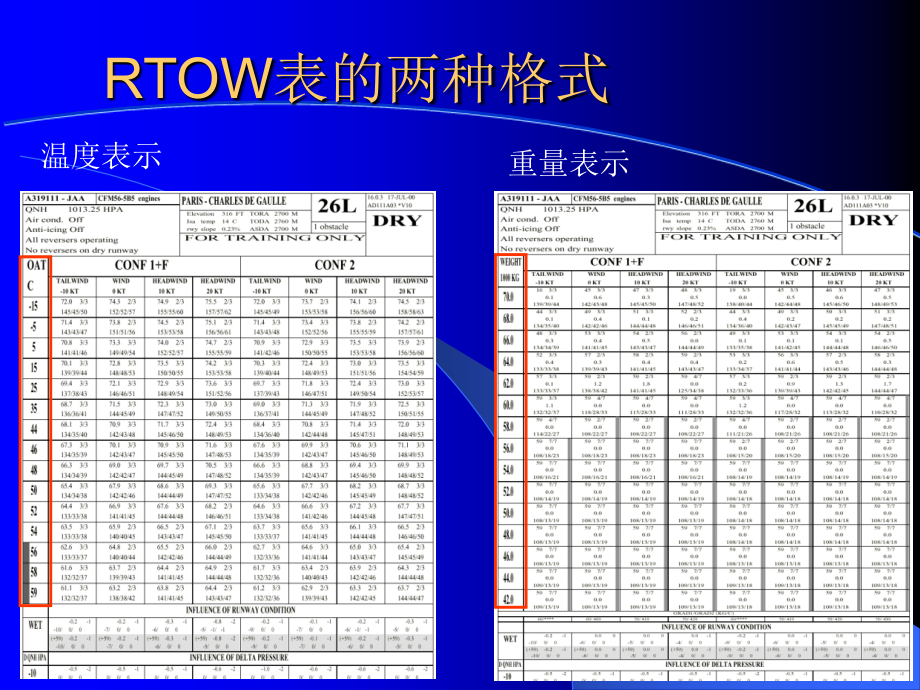

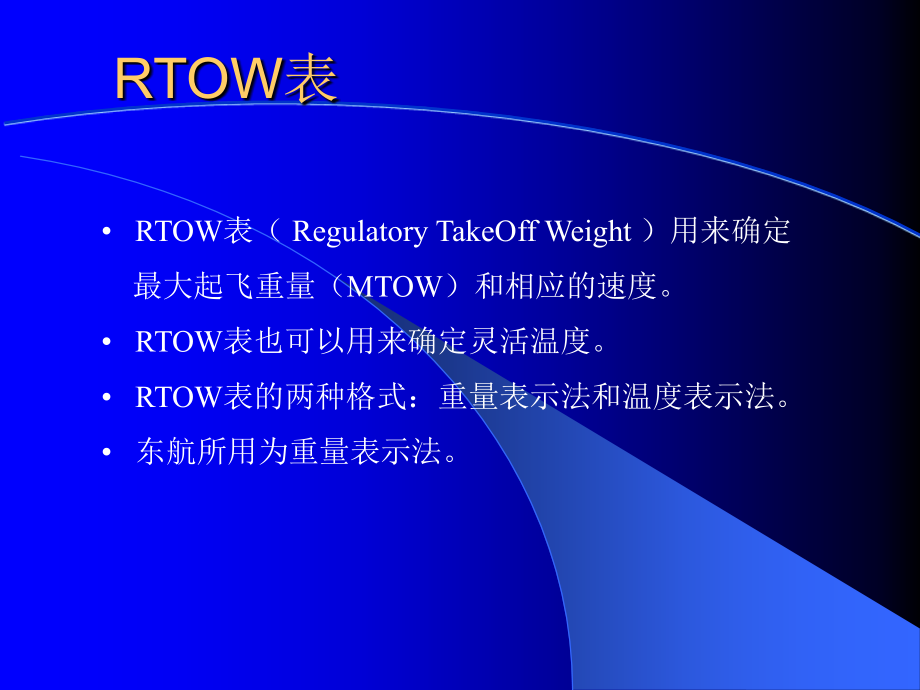

,单击此处编辑母版标题样式,#,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,RTOW,表,RTOW,表（,Regulatory TakeOff Weight,）用来确定,最大起飞重量（,MTOW,）和相应的速度。,RTOW,表也可以用来确定灵活温度。,RTOW,表的两种格式：重量表示法和温度表示法。,东航所用为重量表示法。,RTOW,表的两种格式,温度表示,重量表示,RTOW,表：重量表示法,飞机型号和适航规定,发动机型号,机场代码,跑道,RTOW,表：重量表示法,QNH,空调和防冰计算时的参考条件,跑道特性,障碍物,数据库版本和计算数据,RTOW,表：重量表示法,反推情况,跑道条件,RTOW,表：重量表示法,飞机重量,起飞形态,跑道风（,0:,顶风）,RTOW,表（重量表示法）,Legend of the box of results,68 7/9,0.0,113/27/28,OAT C DW CODES,V1min/VR/V2(kt),RTOW,表（重量表示法）,Tref=44,OAT(C),MTOW(Kg),GRAD,1(80 Kg/C),GRAD 2(560 Kg/C),1 C,560 Kg,1 C,80 Kg,70 500 Kg,?,20,48,GRAD 1/GRAD 2(KG/,C),80/540 80/560 70/*,解题过程,例题：,48,对应的最大重量是,70.5,吨，求,20,对应的最,大重量是多少？,70.5+,（,48-44,）,0.56,+,（,44-20,）,0.08,=74.66,注,：超出性能表范围的数据运用梯度计算法得出,RTOW,表（重量表示法）,另外的重要内容：,参考温度和最大取证温度,最低加速高度和最高加速高度,限制代码意义,最小,V1/VR/V2,MTOW,计算,例题：上海,36,号跑道，顶风,10,节，外界温度,53,度，,形态,1+F,，,QNH1013,，,求,MTOW,？,MTOW,计算,最大起飞重量（,MTOW,）是,73+0.7=73.7,吨,速度是：,V1=158;VR=158;V2=159;4/4,为限制代码。,53 4/4,0.7,158/58/59,MTOW,计算：修正方法,两种修正方法：,保守修正（参考,FCOM 2.02.24 P1,）,优化修正（参考,RTOW,表）,MTOW,的优化修正方法,优化修正和保守修正都是安全的！优化修正更加精确。,OCTOPUS,最多可以选择三条修正（可以少于三条甚至,没有）,优化修正上没有的修正请参考保守修正。,MTOW,的优化修正方法,当,OAT Tvmc,时，使用下面两行修正（阴影部分）；,OAT,接近,Tvmc,，起飞受到最小操纵速度限制，,即,Vmcg and Vmca,。,MTOW,优化修正,例题：上海,36,号跑道，顶风,10,节，,外界温度,53,度，形态,1+F,，,湿跑道和,QNH,为,1003,，,求,:MTOW,？,答 案,重量 速度,湿跑道修正,:-0.4,吨,-6/-1/-1,QNH,修正,:-0.6,吨,-1/-1/-1,共计：,-1,吨,-7/-2/-2,初始条件：,73.7,吨,158/158/159,修正后为：,72.7,吨,151/156/157,例 题,上海虹桥（,ZSSS,）,跑道,36,；外界温度（,OAT,）,23,度；,QNH 1003;,顶风,10,节；湿跑道；空调接通；防冰断开,确定,:,最大起飞重量和最优形态；,解 题 过 程,形态,1+F,:,MTOW=(79+1.2)+(44-23)0.08=81.88,修正：,MTOW=81.88-0.4-0.6=80.88,形态,2,:,MTOW=(79+0.8)+(44-23)0.08+(45-44)0.56=82.04,修正：,MTOW=82.04-0.8-0.6=80.64,例 题 答 案,形态,1,形态,2,初 始 条 件,81.88,82.04,湿跑道修正,-0.4,-0.8,QNH,修正,-0.6,-0.6,修正后,80.88,80.64,最佳起飞形态为形态,1+F,，,MTOW,为,80.88,吨。,灵 活 起 飞,最大,TOW,实际,TOW,可用,推力,所需,推力,平台额定推力,Tref,重量,推力,EGT,限制,OAT,灵活温度,Tref,OAT,最多减少,25%,最大灵活,温度,减推力最多只能减,25,，为了在发动机失效的时候能恢复到,TOGA,马力。,灵活起飞注意：,1.,所使用的灵活温度,T flex,必须同时满足以下条件：,T,REF,T,flex,OAT 44(Tref),55 (OAT),55 68(Tflex max),检查速度,143/149/152,都大于最小,V1/VR/V2,灵活温度例 题,污染跑道定义,潮,其表面不干燥但上面的水分还不能使其看上去有光泽,湿,当跑道的表面因为积有薄薄的一层水而显得有光泽时该跑道被称作湿跑道；在水层的厚度不超过,3,毫米时无潜在滑水的危险性,积水,由于大量降雨和,/,或跑道排水不畅而导致跑道表面积水的深度超过,3,毫米,雪浆,指水中饱含还未融化的雪用力踩踏时会溅起出现在气温约为,5,的时候其密度约为,0.85,公斤,/,升,7.1,磅,/,美加仑是相同的,湿雪,指当你用手捏时雪会粘在一起并可以形成雪团的状况其密度约为,0.4,公斤,/,升,3.35,磅,/,美加仑,干雪,指松散的时候可以被吹起当你用手捏时一松手即又,散开的状况其密度约为,0.2,公斤,/,升,1.7,磅,/,美加仑,实雪,指雪被压实后的状况典型的摩擦系数为,0.2,冰,指摩擦系数为,0.05,或更低的情况,根据污染物的厚度将跑道分为两类：,湿跑道及相当的跑道,湿跑道的等效值为跑道上覆盖有等于或小于,2,毫米,0.08,英寸的雪浆,3,毫米,0.12,英寸的水,4,毫米,0.16,英寸的湿雪,15,毫米,0.59,英寸的干雪,2.,污染跑道,雪浆和雪两者的厚度之间的线性等效值被定义为,12.7,毫米,1/2,英寸的湿雪等效于,6.3,毫米,1/4,英寸的雪浆,50.8,毫米,2,英寸的干雪等效于,6.3,毫米,1/4,英寸的雪浆,污染跑道,少于,3mm,的水,使用湿跑道修正,3mm,6.3mm,的水,6.3mm,的积水覆盖的跑道,6.3mm,12.7,的水,12.7mm,的积水覆盖的跑道,少于,2mm,的雪浆,使用湿跑道修正,2mm,6.3mm,的雪浆,6.3mm,的雪浆覆盖的跑道,6.3mm,12.7,的雪浆,12.7mm,的雪浆覆盖的跑道,4mm12.7mm,的湿雪；,15mm,50.8mm,的干雪,6.3mm,的雪浆覆盖的跑道,12.7mm25.6mm,的湿雪；,50.8mm,102.4mm,的干雪,12.7mm,的雪浆覆盖的跑道,污染跑道,污染跑道上确定最大起飞重量和速度的方法：,1.,确定干跑道上的最大起飞重量,2.,根据污染物类型确定使用的表,3.,根据跑道长度，起飞形态决定重量减少量，计算修正重量。,4.,根据修正重量决定最大起飞重量和速度,污染跑道,污染跑道例 题,上海虹桥，跑道,36,（,3300M,），跑道上覆盖,12.7mm,的雪浆,形态,1,F,:MTOW(,干跑道,)72,吨,形态,2,：,MTOW(,干跑道,)71.1,吨,请确定,:,最佳起飞形态和最大起飞重量，以及,相应的速度。,形态,1,F,：,MTOW,（干）,72,17.3,54.7,形态,2,：,MTOW,（干）,71.1,16.9,54.2,修正重量是,54.7,吨；最佳形态是,1,F,；,起飞形态,形 态,1,F,形 态,2,形 态,3,跑道长度,2500,3000,3500,4000,2000,2500,3000,1500,2000,2500,重量减量,17.3,17.3,15.4,14.6,14.7,16.6,16.9,15.4,15.7,17.0,查性能手册,2.04.10P8 P430,污染跑道例 题,用修正重量,=54.7,进入此表查速度,得相应得速度为,V1/VR/V2,=127/135/136,P430,
